Van bi điều khiển khí nén Hàn Quốc

I. Tìm hiểu về van bi điều khiển khí nén Hàn Quốc

Van bi điều khiển khí nén Hàn Quốc là loại van bi được điều khiển bởi bộ truyền động khí nén, có xuất xứ từ Hàn Quốc. Loại van này được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, thực phẩm, và xử lý nước, nhờ vào tính năng tự động hóa cao, độ bền vượt trội, và khả năng đóng mở nhanh chóng.

Van bi điều khiển khí nén Hàn Quốc là loại van được sử dụng rộng rãi với chức năng kiểm soát dòng chảy của chất lỏng và khí. Đây là sản phẩm chất lượng cao, được sản xuất hoặc nhập khẩu từ Hàn Quốc, và được đánh giá cao về độ bền, hiệu suất, và tính tự động hóa.

II. Thông số kỹ thuật của van bi điều khiển khí nén Hàn Quốc

THÔNG SỐ CHUNG CỦA VAN VAN BI ĐIỀU KHIỂN KHÍ NÉN HÀN QUỐC NHƯ SAU:

• Kích cỡ van (Size): DN15 – DN300 (1/2″ – 12″)
• Áp lực làm việc (Working Pressure): Thường từ PN10, PN16, PN25 (10, 16, 25 bar). Đối với các ứng dụng đặc biệt có thể lên đến PN40 (40 bar)
• Nhiệt độ làm việc:
  • Inox: -20°C đến 180°C
  • Thép carbon: -20°C đến 120°C
  • Gang: 0°C đến 120°C
  • Nhựa: -20°C đến 60°C
• Kiểu kết nối: Lắp bích, Nối ren, Rắc co
• Vật liệu thân van: Inox (304, 316), Thép carbon (WCB), Đồng, Gang, Nhựa (PVC, CPVC, UPVC)…
• Vật liệu bi van: Inox, thép không gỉ, đồng, hoặc nhựa
• Vật liệu gioăng làm kín: PTFE (Teflon), EPDM, Viton
• Kiểu hoạt động:
  • Tác động đơn (Single-acting): Đóng mở van bằng khí nén và có lò xo hồi về vị trí ban đầu.
  • Tác động kép (Double-acting): Đóng mở van hoàn toàn bằng khí nén.
• Áp suất khí nén: 3 – 8 bar (0.3 – 0.8 MPa)
• Điện áp van điện từ: 24V DC, 220V AC, 110V AC
• Tiêu chuẩn bảo vệ: IP67, IP68
• Mô-men xoắn: Thường từ 20 Nm đến 2000 Nm, tùy thuộc vào kích cỡ và áp suất làm việc của van.
• Thời gian đóng mở: Từ 1 đến 5 giây cho mỗi chu kỳ đóng/mở.
• Tiêu chuẩn mặt bích: ANSI, JIS, DIN, BS
• Tiêu chuẩn thử nghiệm: API 598, ISO 5208
• Tiêu chuẩn sản xuất: ISO, ANSI, JIS, DIN

III. Cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén Hàn Quốc

1. Cấu tạo của van bi điều khiển khí nén Hàn Quốc

Van bi điều khiển khí nén Hàn Quốc có cấu tạo cơ bản gồm các thành phần chính sau đây:

• Thân van: Thân van thường được chế tạo từ các vật liệu chịu lực tốt như inox (thép không gỉ), thép carbon, gang, hoặc nhựa PVC, CPVC, UPVC. Thân van là phần bao bọc bên ngoài, chứa tất cả các thành phần của van và chịu áp lực từ dòng chảy bên trong.
• Bi van: Bi van được làm từ inox hoặc thép không gỉ, hoặc đôi khi là nhựa, tùy thuộc vào ứng dụng và loại chất lỏng cần kiểm soát. Bi van có dạng hình cầu với một lỗ xuyên qua, cho phép lưu chất đi qua hoặc bị chặn lại khi bi van xoay 90 độ.
• Trục van:Thường được làm từ inox hoặc thép không gỉ để đảm bảo độ bền và khả năng chịu mài mòn. Trục van kết nối bi van với bộ truyền động khí nén, truyền lực để xoay bi van khi van được kích hoạt.
• Gioăng làm kín: Thường được làm từ PTFE (Teflon), EPDM, Viton hoặc các vật liệu đàn hồi khác. Gioăng làm kín giúp đảm bảo không có sự rò rỉ lưu chất khi van ở trạng thái đóng.
• Bộ truyền động khí nén: Thường làm bằng hợp kim nhôm, inox hoặc thép không gỉ. Bộ truyền động là bộ phận quan trọng nhất trong hệ thống van điều khiển khí nén. Nó sử dụng áp suất khí nén để tạo ra lực xoay trục van, từ đó điều khiển bi van đóng hoặc mở.
• Bộ phận điều khiển: Bao gồm: Van điện từ, công tắc hành trình, bộ điều chỉnh khí nén. Bộ điều khiển giúp quản lý và điều chỉnh hoạt động của bộ truyền động khí nén, nhận tín hiệu từ hệ thống điều khiển trung tâm để thực hiện quá trình đóng/mở van.
• Lò xo hồi vị (Chỉ có trong bộ truyền động tác động đơn): Lò xo hồi vị giúp đưa van về vị trí ban đầu khi khí nén không còn cấp vào bộ truyền động. Điều này đảm bảo rằng van tự động trở về trạng thái đóng hoặc mở khi có sự cố mất khí nén.

2. Nguyên lý hoạt động của van bi điều khiển khí nén Hàn Quốc

Khi áp suất khí nén được cấp vào bộ truyền động khí nén, lực này sẽ làm xoay trục van, từ đó xoay bi van 90 độ để mở hoặc đóng dòng chảy qua van. Bộ truyền động tác động kép sử dụng khí nén để thực hiện cả hai quá trình đóng và mở, trong khi bộ truyền động tác động đơn chỉ sử dụng khí nén để thực hiện một trong hai quá trình, với sự hỗ trợ của lò xo hồi vị.

Điều khiển trạng thái của van:

• Tác động kép (Double-acting): Bộ truyền động khí nén tác động kép sử dụng khí nén để thực hiện cả quá trình mở và đóng van. Khi khí nén được cấp vào một bên của bộ truyền động, bi van sẽ xoay để mở van; khi khí nén được cấp vào phía ngược lại, bi van sẽ xoay để đóng van.
• Tác động đơn (Single-acting): Bộ truyền động khí nén tác động đơn chỉ sử dụng khí nén để thực hiện một trong hai quá trình (mở hoặc đóng), và lò xo hồi vị sẽ đưa van về vị trí ban đầu khi khí nén bị ngắt.

IV. Một số loại van bi điều khiển khí nén Hàn Quốc phổ biến mà chúng tôi cung cấp

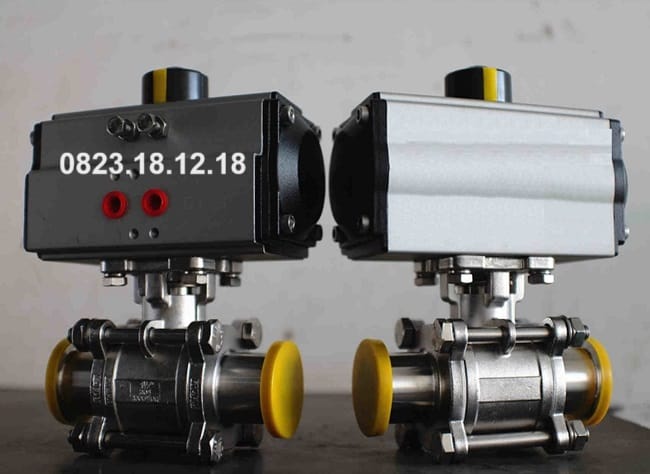

• Van bi điều khiển khí nén Hàn Quốc nối ren: Van bi điều khiển khí nén Hàn Quốc nối ren là loại van bi được điều khiển tự động bằng khí nén, với kiểu kết nối ren. Phần kết nối của van được thiết kế với ren tiêu chuẩn, giúp dễ dàng lắp đặt vào hệ thống đường ống mà không cần hàn hoặc mặt bích.

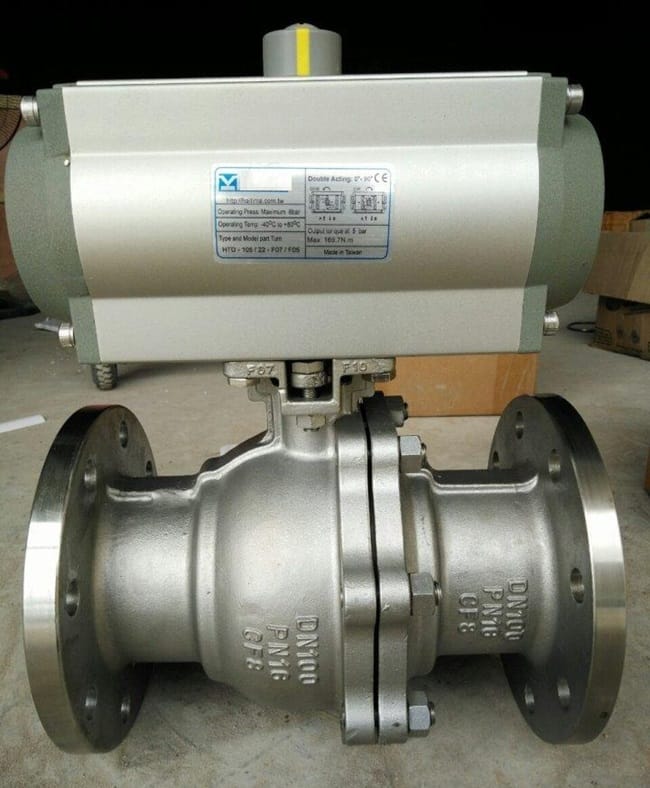

• Van bi điều khiển khí nén Hàn Quốc lắp bích: Van bi điều khiển khí nén Hàn Quốc lắp bích là một loại van bi được điều khiển tự động bằng khí nén, với kết nối lắp bích giúp tăng độ chắc chắn và khả năng chịu áp lực cao. Kết nối mặt bích là quá trình sử dụng các mặt bích để kết nối hai phần của hệ thống ống dẫn hoặc thiết bị với nhau. Mỗi mặt bích có các lỗ khoan để gắn bu lông hoặc đai ốc, tạo ra một kết nối chắc chắn và kín nước.

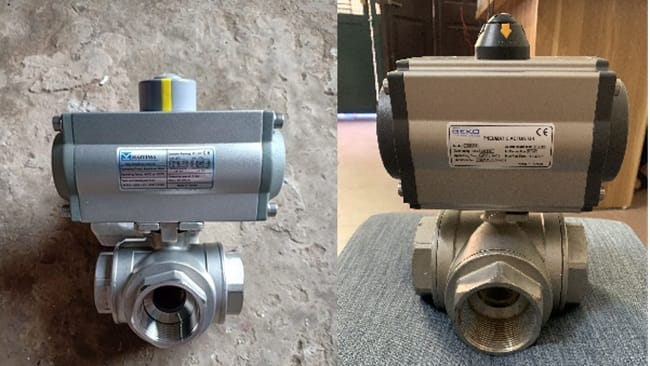

• Van bi điều khiển khí nén Hàn Quốc 3 ngã: Van bi điều khiển khí nén Hàn Quốc 3 ngã là một loại van bi được thiết kế để điều khiển dòng chảy của chất lỏng hoặc khí qua ba hướng khác nhau, với bộ điều khiển bằng khí nén.

• Van bi điều khiển khí nén Hàn Quốc rắc co: Van bi điều khiển khí nén Hàn Quốc rắc co là loại van bi được điều khiển tự động bằng khí nén và có kết nối với hệ thống ống dẫn thông qua rắc co. Rắc co thường có thiết kế chốt hoặc khóa để giữ chặt các phần kết nối với nhau. Sử dụng vòng O-ring hoặc gioăng cao su để tạo độ kín, ngăn rò rỉ chất lỏng hoặc khí.

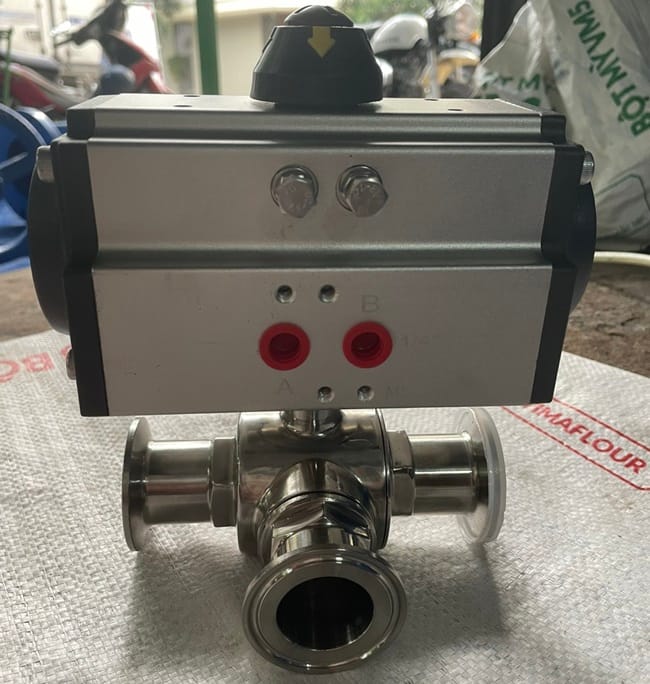

• Van bi điều khiển khí nén Hàn Quốc vi sinh: Van bi điều khiển khí nén Hàn Quốc vi sinh là một loại van bi được thiết kế đặc biệt cho các ứng dụng trong ngành công nghiệp thực phẩm, dược phẩm, và các ứng dụng yêu cầu môi trường sạch sẽ và an toàn. Loại van này kết hợp giữa khả năng điều khiển bằng khí nén và thiết kế vi sinh để đáp ứng các tiêu chuẩn về vệ sinh và an toàn. Thân van nhẵn bóng, thường được làm từ inox 304 hoặc inox 316L, vật liệu có khả năng chống ăn mòn và dễ dàng vệ sinh.

• Van bi điều khiển khí nén Hàn Quốc gang: Van bi điều khiển khí nén Hàn Quốc gang là một loại van bi được điều khiển bằng khí nén và có thân van làm từ gang. Thân van: Làm từ gang, thường là gang dẻo hoặc gang cầu, giúp van chịu được áp lực cao và có độ bền tốt. Gang cũng có khả năng chống ăn mòn tốt trong môi trường không quá khắc nghiệt.
• Van bi điều khiển khí nén Hàn Quốc inox: Van bi điều khiển khí nén Hàn Quốc inox là loại van bi được điều khiển bằng khí nén và có thân van làm từ inox. Thân van: Làm từ inox (thường là inox 304 hoặc inox 316L), giúp van có khả năng chống ăn mòn và oxi hóa tốt, đặc biệt trong các môi trường có tính chất ăn mòn như hóa chất và nước biển.
• Van bi điều khiển khí nén Hàn Quốc nhựa: Van bi điều khiển khí nén Hàn Quốc nhựa là loại van bi được điều khiển bằng khí nén và có thân van làm từ nhựa, thường là PVC, UPVC, CPVC hoặc PPR. Loại van này thường được sử dụng trong các ứng dụng yêu cầu vật liệu chống ăn mòn và có trọng lượng nhẹ.

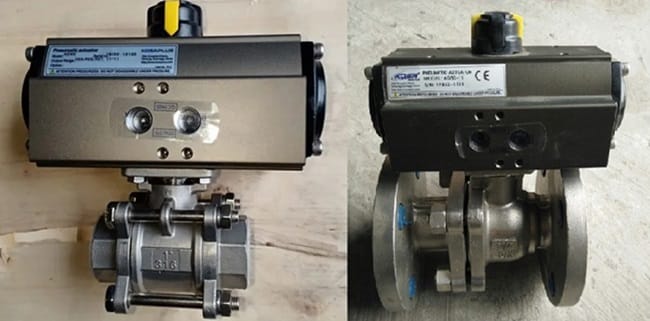

• Van bi điều khiển khí nén Hàn Quốc Kosaplus: Van bi điều khiển khí nén Hàn Quốc Kosaplus là một sản phẩm của thương hiệu Kosaplus, nổi tiếng trong việc cung cấp các giải pháp van công nghiệp chất lượng cao. Kosaplus là một trong những nhà sản xuất hàng đầu đến từ Hàn Quốc, chuyên cung cấp các sản phẩm van điều khiển khí nén, bao gồm van bi điều khiển khí nén.
• Van bi điều khiển khí nén Hàn Quốc tác động đơn: Loại van này sử dụng một bộ điều khiển khí nén tác động đơn, nghĩa là nó có một cơ cấu điều khiển bằng khí nén và một cơ cấu hồi lại tự động (thường là lò xo).
• Van bi điều khiển khí nén Hàn Quốc tác động kép: Loại van này sử dụng hai bộ điều khiển khí nén, một bộ để mở van và một bộ để đóng van.
• Van bi điều khiển khí nén Hàn Quốc ON/OFF: Loại van này hoạt động ở chế độ mở hoàn toàn hoặc đóng hoàn toàn, không điều chỉnh lưu lượng.
• Van bi điều khiển khí nén Hàn Quốc tuyến tính: Loại van này cho phép điều chỉnh góc mở của bi van để kiểm soát lưu lượng chính xác, thay vì chỉ mở hoặc đóng hoàn toàn.

V. Tại sao nên lựa chọn van bi điều khiển khí nén Hàn Quốc?

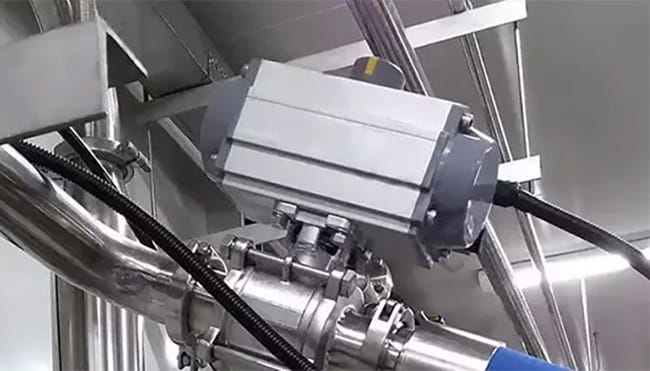

VI. Ứng dụng thực tế của van bi điều khiển khí nén Hàn Quốc

Van bi điều khiển khí nén Hàn Quốc có rất nhiều ứng dụng trong các ngành công nghiệp khác nhau nhờ vào tính linh hoạt, độ bền cao, và khả năng vận hành ổn định. Dưới đây là một số ứng dụng phổ biến:

1. Ngành công nghiệp dầu khí:

• Điều khiển dòng chảy: Van bi điều khiển khí nén được sử dụng để điều khiển dòng chảy của dầu, khí, và các sản phẩm phụ trong hệ thống ống dẫn.
• Chịu áp lực cao: Đặc biệt phù hợp với môi trường có áp lực cao và yêu cầu về độ kín tuyệt đối để ngăn ngừa rò rỉ.

2. Ngành công nghiệp hóa chất:

• Xử lý hóa chất ăn mòn: Van bi được làm từ vật liệu chịu ăn mòn như inox hoặc nhựa, thích hợp cho việc kiểm soát các loại hóa chất mạnh, ăn mòn.
• Quá trình sản xuất: Được sử dụng trong các quy trình pha trộn, chiết xuất và vận chuyển hóa chất.

3. Ngành công nghiệp thực phẩm và đồ uống:

• Sản xuất và chế biến: Van bi điều khiển khí nén được dùng trong các hệ thống sản xuất và chế biến thực phẩm, đồ uống để đảm bảo vệ sinh và an toàn thực phẩm.
• Đảm bảo vệ sinh: Chất liệu inox thường được sử dụng trong ngành này do dễ vệ sinh và không gây ảnh hưởng đến chất lượng sản phẩm.

4. Ngành cấp thoát nước:

• Hệ thống cấp nước: Van bi được sử dụng để điều khiển dòng chảy trong hệ thống cấp nước, bao gồm cả nước sạch và nước thải.
• Xử lý nước: Ứng dụng trong các nhà máy xử lý nước, nơi cần điều khiển chính xác lượng nước chảy qua các giai đoạn xử lý khác nhau.

5. Ngành công nghiệp năng lượng:

• Nhà máy nhiệt điện: Van bi điều khiển khí nén được sử dụng trong các hệ thống đường ống dẫn hơi nước, dầu và khí tại các nhà máy nhiệt điện.
• Ngành công nghiệp năng lượng tái tạo: Ứng dụng trong các hệ thống sản xuất năng lượng tái tạo như nhà máy điện gió và điện mặt trời.

6. Ngành công nghiệp giấy và bột giấy:

• Quy trình sản xuất giấy: Van bi điều khiển khí nén được sử dụng để điều khiển dòng chảy của bột giấy, nước và hóa chất trong quá trình sản xuất giấy.
• Điều chỉnh lưu lượng: Đảm bảo lưu lượng phù hợp để tạo ra sản phẩm giấy chất lượng cao.

7. Ngành công nghiệp ô tô:

• Hệ thống sản xuất: Được sử dụng trong các dây chuyền sản xuất tự động hóa, nơi cần điều khiển chính xác các quá trình như phun sơn, hàn và lắp ráp.
• Điều khiển khí nén: Các hệ thống điều khiển khí nén trong nhà máy sản xuất ô tô thường sử dụng van bi điều khiển khí nén để đảm bảo hiệu quả và độ chính xác.

8. Ngành công nghiệp xử lý khí:

• Hệ thống nén khí: Van bi điều khiển khí nén được sử dụng trong các hệ thống nén khí để điều chỉnh và kiểm soát dòng chảy khí nén.
• Hệ thống làm lạnh: Được sử dụng trong các hệ thống làm lạnh công nghiệp, nơi cần điều khiển dòng chảy của chất làm lạnh.

9. Ngành công nghiệp khai khoáng:

• Hệ thống dẫn chất lỏng: Ứng dụng trong các hệ thống dẫn và xử lý chất lỏng, bùn khoáng trong quá trình khai thác và chế biến khoáng sản.
• Môi trường khắc nghiệt: Van bi điều khiển khí nén có thể hoạt động tốt trong các môi trường khắc nghiệt như dưới lòng đất hoặc trong điều kiện nhiệt độ và áp suất cao.

10. Ngành xây dựng:

• Hệ thống HVAC: Van bi điều khiển khí nén được sử dụng trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) để kiểm soát luồng không khí và chất lỏng làm mát hoặc sưởi ấm.
• Hệ thống PCCC: Ứng dụng trong các hệ thống phòng cháy chữa cháy để kiểm soát dòng nước hoặc chất chữa cháy.

VII. Báo giá sản phẩm van bi điều khiển khí nén Hàn Quốc

Chúng tôi cung cấp sản phẩm van bi điều khiển khí nén Hàn Quốc các loại với đầy đủ giấy tờ CO, CQ và chế độ bảo hành chất lượng lên đến 12 tháng, hỗ trợ giao hàng nhanh toàn quốc. Đội ngũ nhân viên của chúng tôi sẵn sàng tư vấn hỗ trợ bạn chọn lựa sản phẩm và cung cấp dịch vụ khuyến mãi để đảm bảo sự hài lòng cao nhất của bạn.
