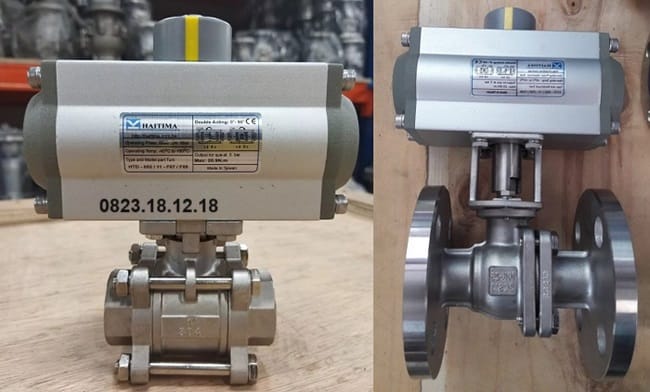

Van bi điều khiển khí nén ON/OFF

I. Van bi điều khiển khí nén ON/OFF là gì?

Van bi điều khiển khí nén ON/OFF là loại van bi được điều khiển bằng khí nén và hoạt động theo chế độ mở hoặc đóng hoàn toàn. Đây là một ứng dụng phổ biến của hệ thống điều khiển khí nén trong các quy trình công nghiệp để kiểm soát dòng chảy của lưu chất. Khi van ở trạng thái ON, lưu chất có thể chảy qua van. Khi van ở trạng thái OFF, lưu chất bị chặn lại hoàn toàn.

Van bi điều khiển khí nén ON/OFF kích cỡ lên đến DN200 được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp lớn; Trong hệ thống cấp nước công nghiệp, xử lý nước thải, trong ngành dầu và khí, hóa chất,…

II. Thông số ký thuật của van bi điều khiển khí nén ON/OFF

VAN BI ĐIỀU KHIỂN KHÍ NÉN ON/OFF CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

• Kích Cỡ: Từ DN15 (1/2 inch) đến DN200 (8 inch)
• Áp Suất Làm Việc: Từ PN10 đến PN25 (hoặc theo tiêu chuẩn cụ thể của nhà sản xuất)
• Nhiệt Độ Làm Việc: Từ -10°C đến 120°C (hoặc tùy thuộc vào vật liệu chế tạo)
• Vật Liệu Chế Tạo: Thân Van: Gang, thép, inox, nhựa (PVC, UPVC, CPVC, PPR). Bi Van: Inox, đồng, nhựa. Gioăng: EPDM, Teflon, Viton
• Hình Thức Điều Khiển: ON/OFF (Mở hoàn toàn hoặc đóng hoàn toàn)
• Áp Suất Khí Cấp: Từ 0.2 MPa đến 0.8 MPa (hoặc theo yêu cầu của ứng dụng)
• Đầu Nối: Kết Nối Ren: G, NPT, BSP…Kết Nối Lắp Bích: Tiêu chuẩn ANSI, DIN, JIS
• Chứng Nhận: Theo tiêu chuẩn quốc gia và quốc tế như ISO, CE
• Điện Áp Điều Khiển (Nếu Có): 24V, 220V AC hoặc DC, tùy thuộc vào cấu hình cụ thể
• Loại Tác Động: Tác động đơn hoặc tác động kép
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản,…
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén ON/OFF

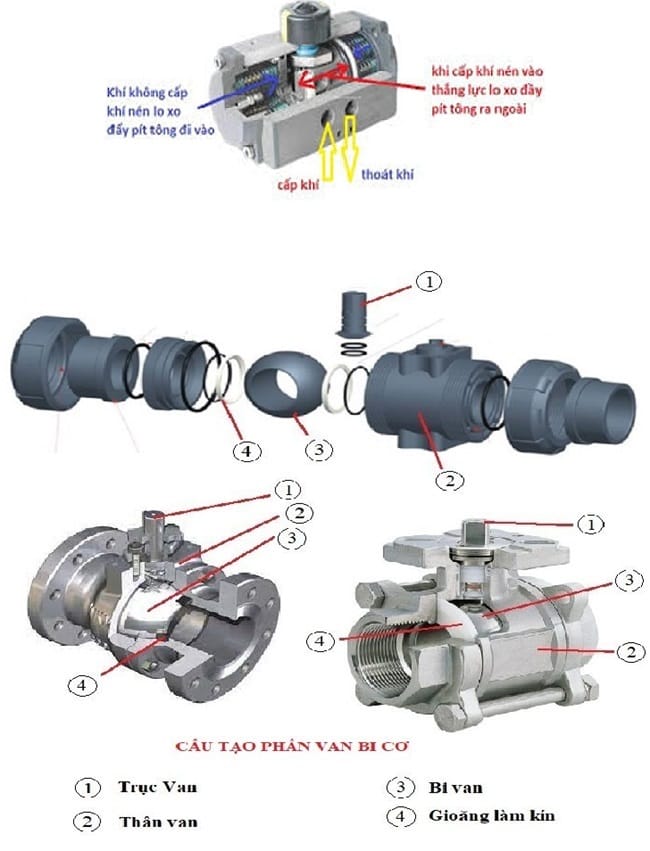

1. Cấu tạo của van bi điều khiển khí nén ON/OFF

Van bi điều khiển khí nén ON/OFF có cấu tạo chính bao gồm các thành phần chính sau:

• Thân Van: Thường làm từ gang, thép, inox hoặc nhựa,…, Chứa các bộ phận bên trong và chịu áp lực của dòng chảy.
• Bi Van: Thường bằng inox, đồng hoặc nhựa…. có chức năng Đóng mở dòng chảy qua van khi xoay, thường có lỗ xuyên qua hoặc lỗ ở một bên.
• Trục (Shaft) hoặc Cần (Stem): Thường là inox hoặc thép không gỉ, có chức năng Kết nối giữa bi van và bộ điều khiển khí nén, truyền động từ bộ điều khiển đến bi van.
• Bộ Điều Khiển Khí Nén: Nhôm, thép hoặc nhựa….Có chức năng Cung cấp chuyển động cho trục van thông qua áp suất khí nén. Có thể là loại tác động đơn hoặc tác động kép. Tác động đơn: Đóng hoặc mở bằng cách sử dụng lò xo hồi phục và khí nén. Tác động kép: Sử dụng khí nén để mở và đóng van, không cần lò xo.
• Gioăng và Đệm: EPDM, Teflon, Viton… Ngăn rò rỉ chất lỏng hoặc khí tại các điểm kết nối và đảm bảo hiệu suất kín khít của van.
• Nắp Van: Gang, thép, inox…. Đậy kín các bộ phận bên trong và giữ cho bi van và trục không bị rò rỉ.
• Kết nối Ren: Để gắn van vào hệ thống đường ống, thường theo các tiêu chuẩn như G, NPT, BSP.
• Kết nối Lắp Bích: Được sử dụng để lắp đặt van vào hệ thống ống với các tiêu chuẩn như ANSI, DIN, JIS.

2. Nguyên lý hoạt động của van bi điều khiển khí nén ON/OFF

Van bi điều khiển khí nén ON/OFF hoạt động dựa trên nguyên lý sử dụng khí nén để điều khiển chuyển động của bi van, từ đó mở hoặc đóng hoàn toàn dòng chảy. Khi hệ thống điều khiển gửi tín hiệu, khí nén được cung cấp vào bộ điều khiển khí nén, làm di chuyển trục hoặc cơ cấu điều khiển. Có hai loại cơ cấu điều khiển chính: tác động đơn, trong đó khí nén làm di chuyển trục và lò xo hồi phục đưa trục về vị trí ban đầu khi khí nén ngừng; và tác động kép, nơi khí nén được cung cấp để mở và đóng van mà không cần lò xo. Chuyển động của trục làm bi van xoay, mở hoặc đóng lỗ xuyên qua bi, điều chỉnh lưu lượng chất lỏng hoặc khí qua van. Khi khí nén ngừng, van sẽ trở về vị trí đóng hoặc mở tùy theo thiết lập của cơ cấu điều khiển.

IV. Một số loại van bi điều khiển khí nén ON/OFF phổ biến mà chúng tôi cung cấp

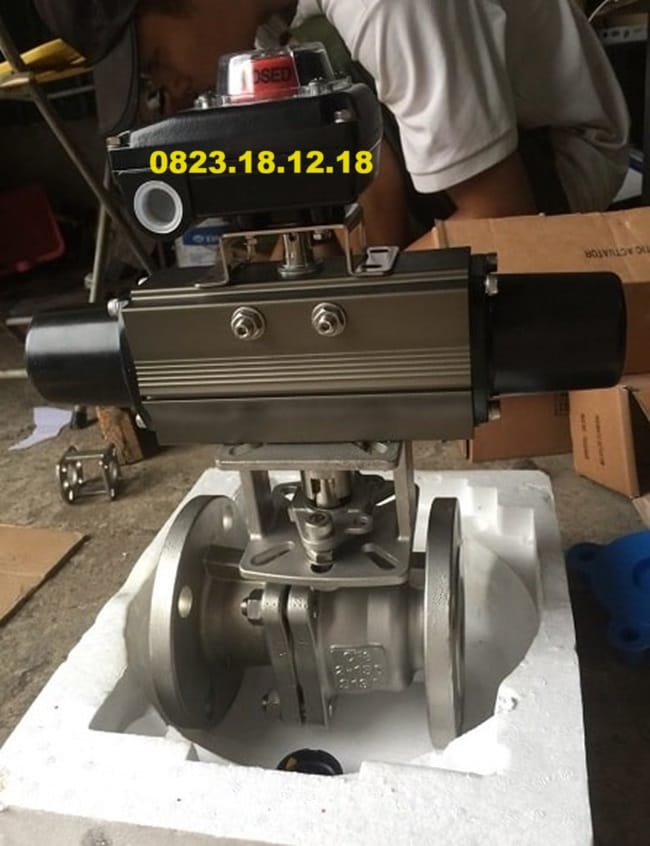

• Van bi điều khiển khí nén ON/OFF tác động đơn: Van bi điều khiển khí nén ON/OFF tác động đơn là loại van bi sử dụng khí nén để điều khiển việc mở hoặc đóng van với cơ chế tác động đơn, nghĩa là van hoạt động dựa trên khí nén cung cấp và có một lò xo hồi phục để đưa van về trạng thái ban đầu khi không có khí nén.

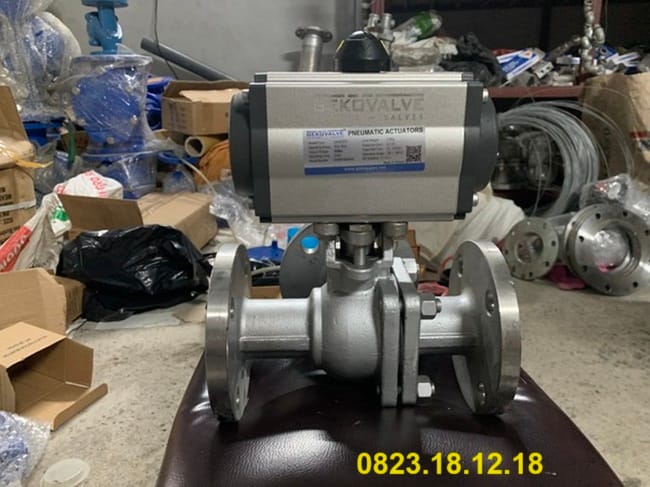

• Van bi điều khiển khí nén ON/OFF tác động kép: Van bi điều khiển khí nén ON/OFF tác động kép là loại van được điều khiển hoàn toàn bằng khí nén, cho phép điều chỉnh dòng chảy qua van bằng cách mở hoặc đóng hoàn toàn. Có hai khoang khí nén, một khoang để mở van và một khoang để đóng van. Khi khí nén được cấp vào khoang mở, van mở; khi khí nén được cấp vào khoang đóng, van đóng.

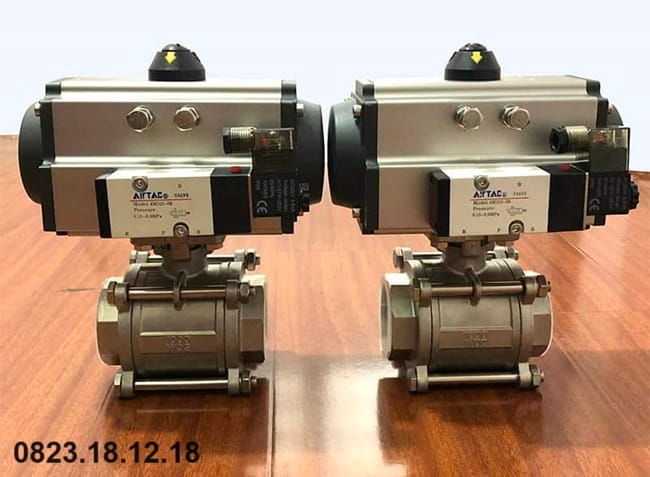

• Van bi điều khiển khí nén ON/OFF nối ren: Van bi điều khiển khí nén ON/OFF tác động đơn là loại van điều khiển bằng khí nén, ó một khoang khí nén chính, thường có lò xo hồi phục. Khi khí nén được cấp vào khoang này, van mở ra; khi khí nén ngừng cung cấp, lò xo hồi phục sẽ đưa van về vị trí đóng.

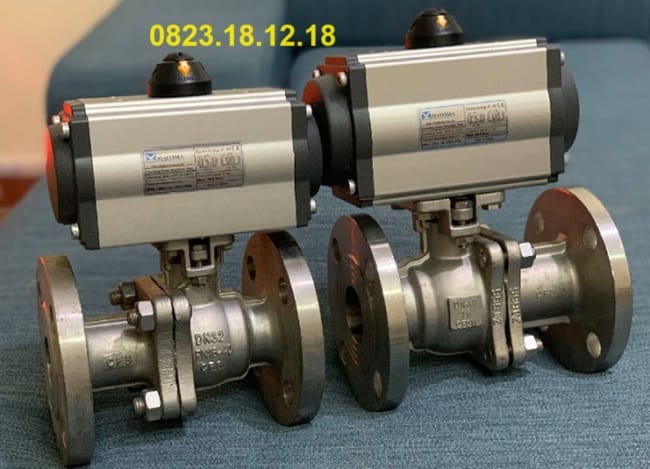

• Van bi điều khiển khí nén ON/OFF lắp bích: Van bi điều khiển khí nén ON/OFF lắp bích là loại van điều khiển bằng khí nén, được thiết kế với kết nối lắp bích vào hệ thống ống. Mặt bích: Có thể theo tiêu chuẩn ANSI, DIN, JIS, giúp kết nối chắc chắn và chịu được áp lực cao. Các mặt bích này có các lỗ để gắn bu lông, tạo ra sự kết nối bền vững với hệ thống ống.

• Van bi điều khiển khí nén ON/OFF rắc co: Van bi điều khiển khí nén ON/OFF rắc co là loại van điều khiển bằng khí nén với kết nối vào đường ống thông qua rắc co. Rắc co thường được làm từ nhựa hoặc kim loại và cung cấp các kết nối như ren, hàn, hoặc nối nhanh.

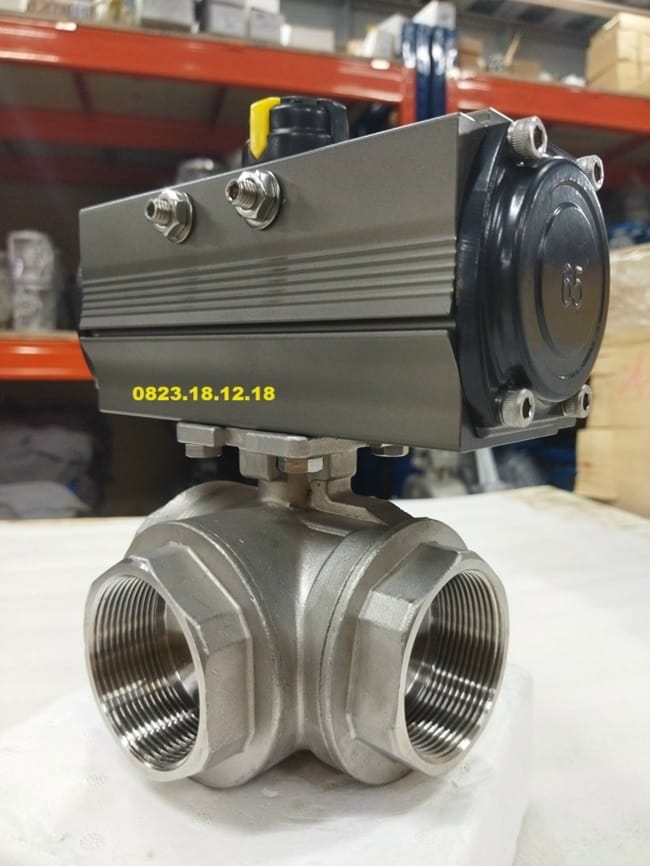

• Van bi điều khiển khí nén ON/OFF 3 ngã: Van bi điều khiển khí nén ON/OFF 3 ngã là một loại van đặc biệt được thiết kế để điều chỉnh dòng chảy qua ba hướng khác nhau. Chúng được chia thành hai loại chính dựa trên hình dạng của các cổng kết nối: dạng chữ L và dạng chữ T. Cấu Trúc Dạng Chữ L: Van có ba cổng được sắp xếp theo hình chữ L, tạo ra hai hướng lưu chất chính. Cấu Trúc Dạng Chữ T: Van có ba cổng được sắp xếp theo hình chữ T, cho phép lưu chất chảy qua các hướng khác nhau, với một cổng chính và hai cổng phụ.

• Van bi điều khiển khí nén ON/OFF vi sinh: Van bi điều khiển khí nén ON/OFF vi sinh là một loại van được thiết kế đặc biệt để đáp ứng các yêu cầu nghiêm ngặt trong các ứng dụng vi sinh, như trong ngành công nghiệp thực phẩm, dược phẩm, và các ngành công nghiệp yêu cầu tiêu chuẩn vệ sinh cao. Van được thiết kế đặc biệt để dễ dàng vệ sinh và khử trùng, với các bề mặt trơn nhẵn, không có khe hở và các góc cạnh làm bằng vật liệu chất lượng cao.

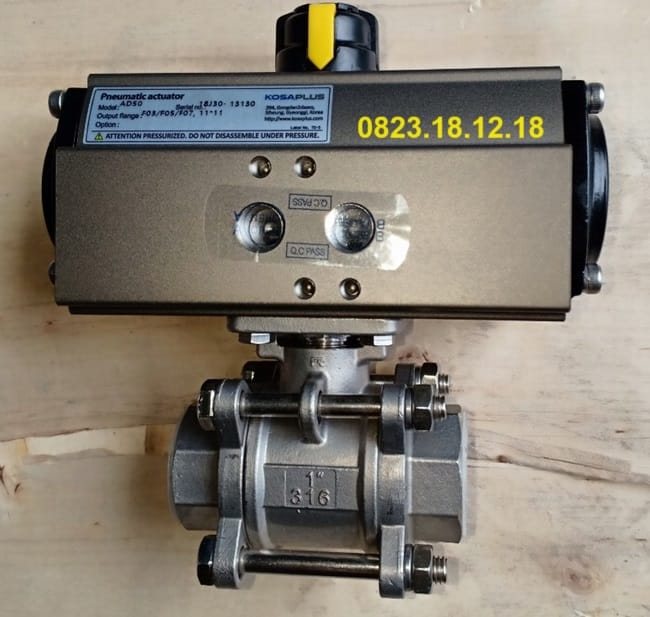

• Van bi điều khiển khí nén ON/OFF 3PC: Van bi điều khiển khí nén ON/OFF 3PC là loại van bi được thiết kế với cấu trúc 3 mảnh và được điều khiển bằng khí nén. Cấu trúc của van bao gồm ba phần chính: thân van, nắp trên và nắp dưới. Loại van này thường được sử dụng trong các ứng dụng yêu cầu tháo lắp dễ dàng và bảo trì thuận tiện.

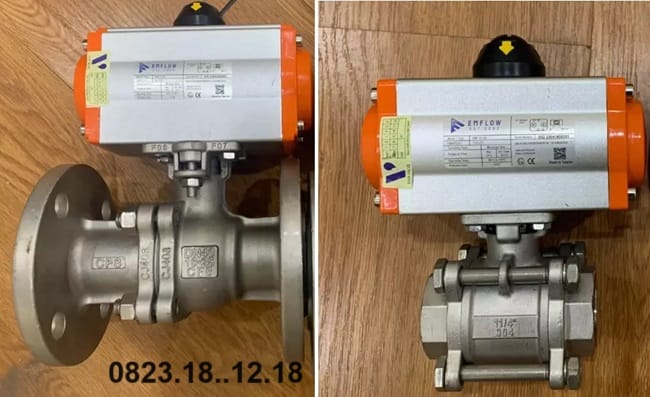

• Van bi điều khiển khí nén ON/OFF inox: Van bi điều khiển khí nén ON/OFF inox là loại van bi được làm từ inox (thường là inox 304 hoặc 316), giúp van có khả năng chống ăn mòn và chống oxi hóa tốt, phù hợp cho các môi trường khắc nghiệt và các ứng dụng yêu cầu tính sạch sẽ như ngành thực phẩm và dược phẩm.

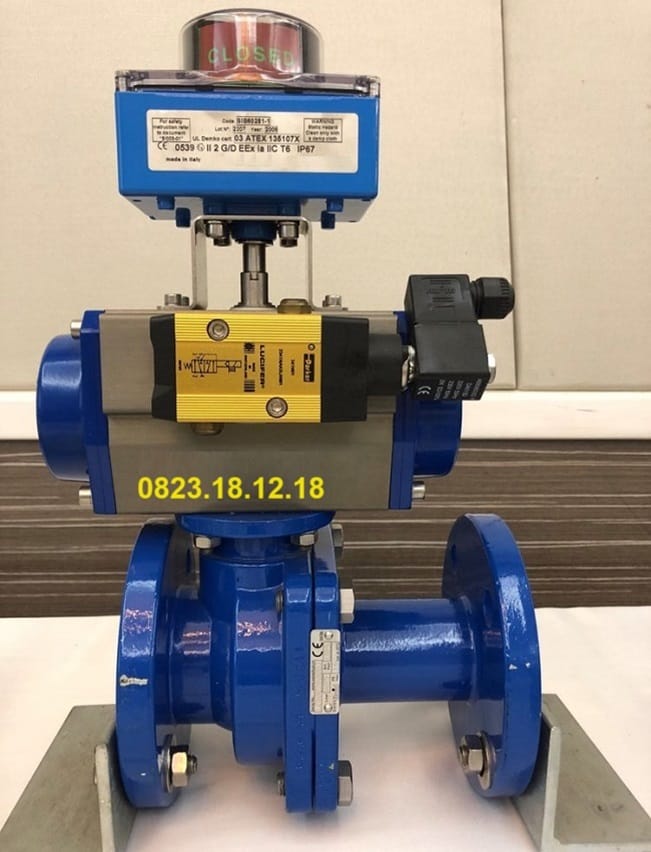

• Van bi điều khiển khí nén ON/OFF gang: Van bi điều khiển khí nén ON/OFF gang là loại van bi được làm từ gang, thường là gang dẻo (ductile iron) hoặc gang xám (gray iron), phù hợp cho các ứng dụng có áp suất và nhiệt độ làm việc vừa phải. Gang có ưu điểm là độ bền cao và khả năng chịu lực tốt.

• Van bi điều khiển khí nén ON/OFF thép: Van bi điều khiển khí nén ON/OFF thép là loại van bi được làm từ thép carbon hoặc thép hợp kim, có khả năng chịu áp lực và nhiệt độ cao tốt hơn so với các vật liệu khác như gang hay nhựa.
• Van bi điều khiển khí nén ON/OFF nhựa: Van bi điều khiển khí nén ON/OFF nhựa là loại van bi được chế tạo từ các vật liệu nhựa như PVC, CPVC, hoặc PP. Những vật liệu này cung cấp khả năng chống ăn mòn tốt đối với các hóa chất, axit, và kiềm.
• Van bi điều khiển khí nén ON/OFF Hàn Quốc
• Van bi điều khiển khí nén ON/OFF Đài Loan

V. Tại sao nên lựa chọn sản phẩm van bi điều khiển khí nén ON/OFF?

Lựa chọn sản phẩm này mang lại nhiều lợi ích nổi bật, bao gồm:

1. Điều Khiển Tự Động và Chính Xác: cho phép tự động hóa quá trình điều chỉnh dòng chảy, giảm thiểu sự can thiệp thủ công và đảm bảo điều khiển chính xác.
2. Hiệu Suất Cao: Với khả năng mở hoặc đóng hoàn toàn chỉ với một tín hiệu, van này cung cấp hiệu suất điều khiển dòng chảy nhanh chóng và hiệu quả.
3. Dễ Dàng Lắp Đặt và Bảo Trì: thường dễ lắp đặt và bảo trì nhờ vào thiết kế đơn giản và tính năng kết nối linh hoạt.
4. Khả Năng Chịu Áp Suất và Nhiệt Độ Cao: Van có thể hoạt động trong nhiều điều kiện khắc nghiệt, chịu được áp suất và nhiệt độ cao, phù hợp với nhiều ứng dụng công nghiệp.
5. Tiết Kiệm Chi Phí Vận Hành: Sử dụng khí nén làm nguồn năng lượng điều khiển giúp tiết kiệm chi phí so với các hệ thống điều khiển điện hoặc thủy lực.
6. Đáp Ứng Đa Dạng Ứng Dụng: Phù hợp với nhiều ứng dụng trong các ngành công nghiệp như cấp nước, xử lý nước thải, dầu khí, hóa chất, nhờ vào tính linh hoạt trong kích cỡ và vật liệu chế tạo.

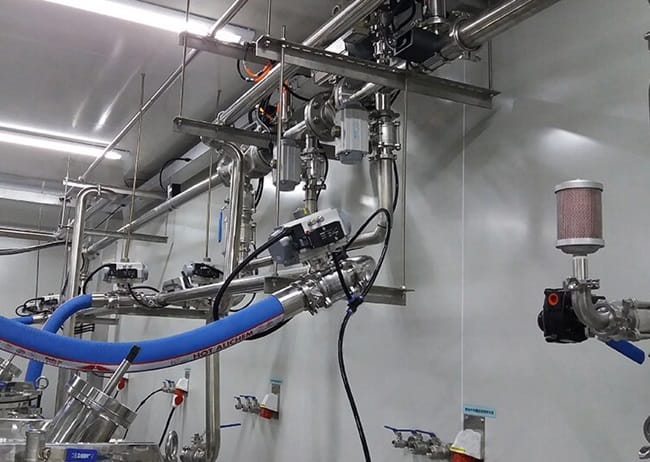

VI. Ứng dụng thực tế của van bi điều khiển khí nén ON/OFF là gì?

Sản phẩm này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ vào khả năng điều khiển dòng chảy nhanh chóng và hiệu quả. Các ứng dụng thực tế bao gồm:

1. Hệ Thống Cấp Nước Công Nghiệp: Điều chỉnh và kiểm soát dòng nước trong các nhà máy xử lý nước, hệ thống phân phối nước đô thị và các công trình cấp nước công nghiệp.
2. Nhà Máy Xử Lý Nước Thải: Quản lý lưu lượng nước thải qua các giai đoạn xử lý, từ việc dẫn nước thải đến các bể xử lý đến việc điều chỉnh dòng nước ra ngoài.
3. Ngành Dầu và Khí: Kiểm soát dòng chảy của dầu và khí trong các kho chứa, hệ thống phân phối và các quy trình chế biến dầu khí.
4. Ngành Hóa Chất: Xử lý và điều chỉnh lưu lượng của các hóa chất trong các nhà máy sản xuất, chế biến và ứng dụng hóa chất.
5. Hệ Thống HVAC: Điều chỉnh dòng khí trong các hệ thống điều hòa không khí, thông gió và sưởi ấm, giúp duy trì điều kiện môi trường trong các tòa nhà và nhà máy.
6. Ngành Thực Phẩm và Đồ Uống: Quản lý dòng chảy của nguyên liệu và sản phẩm trong các quy trình sản xuất thực phẩm và đồ uống, đảm bảo chất lượng và hiệu quả sản xuất.
7. Ngành Dược Phẩm: Điều khiển dòng chất lỏng trong các quy trình sản xuất thuốc, đảm bảo độ chính xác và an toàn trong việc xử lý và chế biến các thành phẩm dược phẩm.

VII. Báo giá sản phẩm van bi điều khiển khí nén ON/OFF

Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bi điều khiển khí nén ON/OFF các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
