Van bi vi sinh điều khiển khí nén

I. Van bi vi sinh điều khiển khí nén là gì?

Van bi vi sinh điều khiển khí nén là một trong những loại van cao cấp được sử dụng phổ biến trong ngành thực phẩm, đồ uống, dược phẩm và các lĩnh vực sản xuất yêu cầu mức độ sạch sẽ, an toàn vệ sinh cao. Khác với các loại van thông thường, van bi vi sinh được chế tạo hoàn toàn từ inox vi sinh (thường là inox 304 hoặc 316L), có bề mặt nhẵn bóng, không bám cặn, dễ vệ sinh và đạt tiêu chuẩn GMP, FDA, 3A.

Khi kết hợp với bộ truyền động khí nén, van bi vi sinh có khả năng đóng mở hoàn toàn tự động, không cần thao tác thủ công. Bộ khí nén giúp van vận hành nhanh, chính xác, an toàn trong môi trường dễ cháy nổ, đồng thời dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa trong công nghiệp hiện đại.

II. Cấu tạo và Nguyên lý hoạt động

1. Cấu tạo của van bi vi sinh điều khiển khí nén

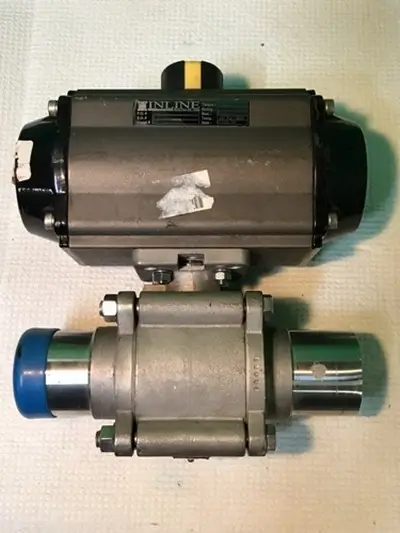

Một bộ van bi vi sinh điều khiển khí nén gồm hai phần chính: thân van bi vi sinh và bộ truyền động khí nén.

Thân van bi vi sinh:

• Vật liệu : Inox vi sinh 304 hoặc 316L, bề mặt được đánh bóng điện phân, không bám cặn.
• Bi van : Hình cầu rỗng, được gia công chính xác, đảm bảo độ kín khít khi đóng và lưu lượng tối đa khi mở.
• Gioăng làm kín : PTFE, EPDM, Viton, đạt tiêu chuẩn an toàn vệ sinh thực phẩm.
• Kết nối : Clamp vi sinh, ren vi sinh hoặc hàn vi sinh, thuận tiện lắp đặt và tháo rời để vệ sinh.
• Trục van : Nối trực tiếp với bộ truyền động, truyền lực đóng mở bi van.

Bộ truyền động khí nén:

• Thân actuator : Thường làm bằng hợp kim nhôm, sơn tĩnh điện chống ăn mòn.
• Piston khí nén : Biến đổi áp suất khí nén thành lực quay.
• Lò xo (loại tác động đơn) : Giúp van tự động trở về vị trí ban đầu khi ngắt khí.
• Bánh răng/trục truyền động : Kết nối trực tiếp với trục van bi để xoay 90°.
• Phụ kiện kèm theo : Công tắc hành trình, van điện từ, bộ lọc khí nén…

2. Nguyên lý hoạt động của van bi vi sinh điều khiển khí nén

Nguyên lý vận hành của van bi vi sinh điều khiển khí nén tương tự van bi khí nén thông thường, nhưng được tối ưu cho môi trường vi sinh. Khi cấp khí nén vào buồng piston, áp lực khí sẽ đẩy piston di chuyển, truyền lực xuống trục van, khiến bi van xoay 90°. Khi bi van xoay sao cho lỗ rỗng bên trong song song với dòng chảy, lưu chất đi qua – van mở hoàn toàn. Khi xoay vuông góc, dòng chảy bị chặn – van đóng hoàn toàn.

Nếu sử dụng loại tác động đơn, khi ngắt khí nén, lò xo sẽ tự động đẩy piston trở về vị trí mặc định (thường là đóng). Với loại tác động kép, cần cấp khí cho cả hai chiều để thay đổi trạng thái đóng/mở. Chính nhờ cơ chế này, van bi vi sinh khí nén vận hành ổn định, tốc độ đóng mở nhanh (1 – 2 giây), đảm bảo vệ sinh và an toàn tuyệt đối trong môi trường sản xuất thực phẩm và dược phẩm.

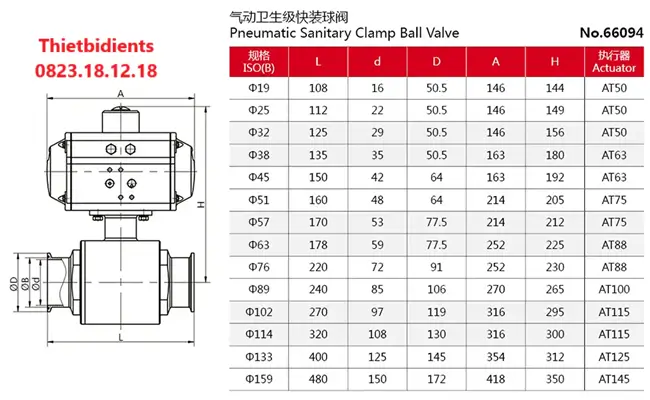

III. Thông số kỹ thuật van bi vi sinh điều khiển khí nén

• Kích thước : DN15 – DN150 (1/2” – 6”)
• Vật liệu thân van : Inox vi sinh 304, 316L
• Bi van : Inox 304/316L, gia công đánh bóng tinh xảo
• Gioăng làm kín : PTFE, EPDM, Viton (chuẩn FDA)
• Kết nối : Clamp vi sinh, ren vi sinh, hàn vi sinh
• Bộ truyền động khí nén : Tác động đơn hoặc tác động kép
• Áp suất làm việc : PN10 – PN16
• Áp suất khí nén cấp : 2 – 8 bar
• Nhiệt độ làm việc : -10°C đến 150°C
• Kiểu vận hành : ON/OFF hoặc điều tiết
• Tiêu chuẩn vệ sinh : 3A, FDA, GMP
• Ứng dụng : Thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất tinh khiết
• Xuất xứ : Châu Âu, Nhật Bản, Hàn Quốc, Đài Loan
• Bảo hành : 24 tháng

IV. Các loại van bi vi sinh điều khiển khí nén phổ biến hiện nay

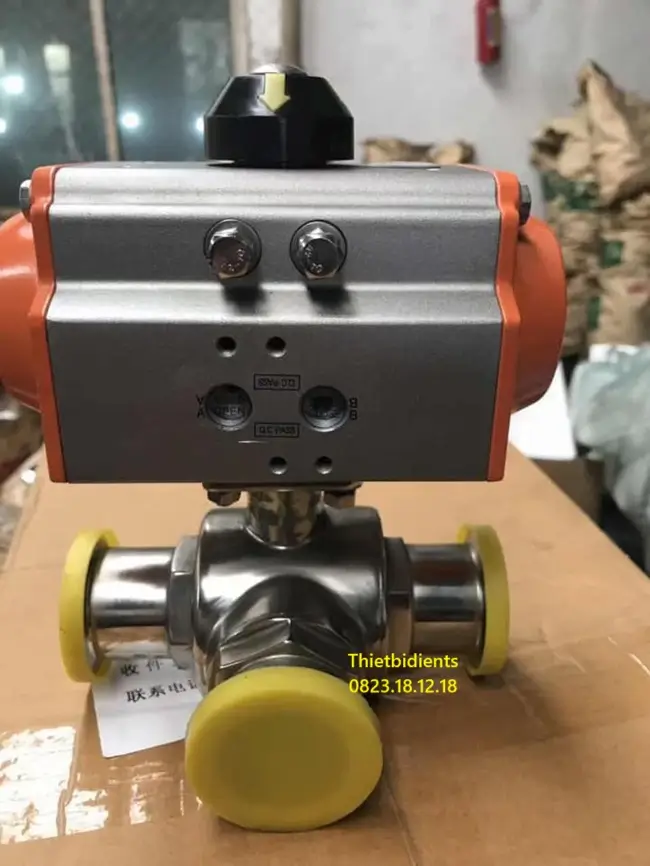

1. Van bi vi sinh điều khiển khí nén clamp

Đây là dòng van phổ biến nhất trong các hệ thống vi sinh hiện nay. Van sử dụng kết nối clamp nhanh, cho phép tháo lắp chỉ trong vài giây mà không cần nhiều dụng cụ phức tạp. Ưu điểm lớn nhất của kiểu kết nối này là khả năng dễ dàng vệ sinh và bảo trì, đảm bảo hệ thống luôn sạch sẽ, hạn chế sự phát triển của vi khuẩn.

Van bi vi sinh clamp điều khiển khí nén thường được dùng trong ngành thực phẩm, đồ uống, sữa, bia và dược phẩm, nơi tiêu chuẩn vệ sinh luôn đặt lên hàng đầu.

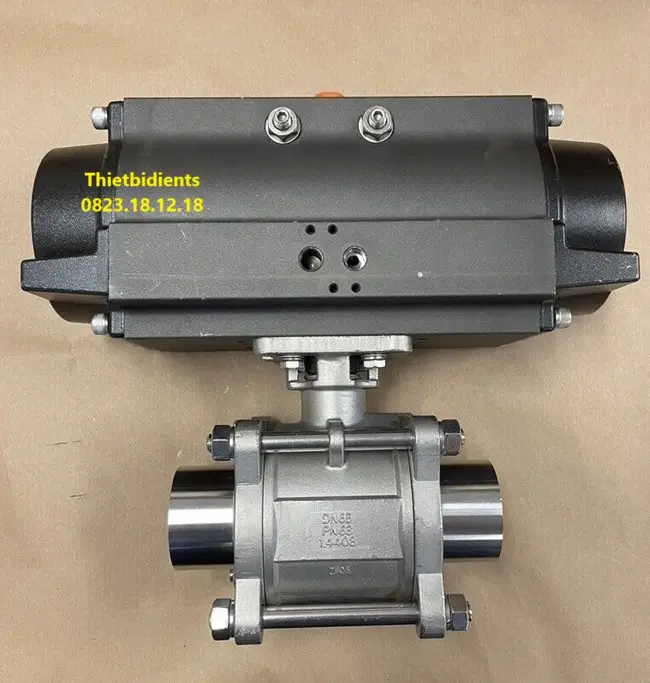

2. Van bi vi sinh điều khiển khí nén hàn

Loại van này được thiết kế để kết nối với hệ thống đường ống bằng phương pháp hàn trực tiếp, tạo nên một mối liên kết vĩnh viễn, chắc chắn và có độ kín khít tuyệt đối. Nhờ vậy, van bi vi sinh hàn điều khiển khí nén đặc biệt phù hợp với các hệ thống áp lực cao hoặc những dây chuyền sản xuất liên tục, yêu cầu không được rò rỉ dù là nhỏ nhất. Tuy không linh hoạt bằng kiểu kết nối clamp, nhưng ưu điểm của nó là khả năng hoạt động bền bỉ, chịu áp lực lớn, chống rung lắc và giảm nguy cơ rò rỉ tối đa.

3. Van bi vi sinh ren điều khiển khí nén

So với hai loại trên, van bi vi sinh ren điều khiển khí nén có thiết kế kết nối bằng ren, mang đến sự tiện lợi khi lắp đặt và tháo dỡ. Loại này thường được ứng dụng trong các hệ thống quy mô vừa và nhỏ, nơi việc tháo lắp không diễn ra thường xuyên. Ưu điểm của kiểu kết nối ren là gọn nhẹ, dễ thay thế và chi phí lắp đặt thấp, phù hợp với những công trình nhỏ hoặc các hệ thống không đòi hỏi yêu cầu vệ sinh nghiêm ngặt như trong ngành dược phẩm.

4. Van bi vi sinh khí nén tác động đơn

Đây là dòng van có tính an toàn cao, được thiết kế để khi cấp khí nén, van sẽ thực hiện thao tác đóng hoặc mở. Khi ngừng cấp khí, hệ thống lò xo bên trong sẽ tự động đưa van trở về trạng thái ban đầu (thường là trạng thái đóng để bảo vệ hệ thống). Cơ chế này rất quan trọng trong các quy trình sản xuất thực phẩm và dược phẩm, nơi một sự cố nhỏ như mất khí đột ngột cũng có thể ảnh hưởng đến chất lượng sản phẩm hoặc gây nguy hiểm cho hệ thống.

5. Van bi vi sinh khí nén tác động kép

Khác với loại tác động đơn, van bi vi sinh khí nén tác động kép cần cấp khí cho cả hai quá trình đóng và mở. Ưu điểm lớn nhất của loại này là vận hành nhanh, ổn định và tiết kiệm chi phí hơn vì không có cơ cấu lò xo phức tạp bên trong. Nhờ thiết kế gọn nhẹ, trọng lượng thấp và tuổi thọ cao, van bi vi sinh khí nén tác động kép được sử dụng phổ biến trong các dây chuyền sản xuất quy mô lớn, công suất cao, nơi van cần hoạt động liên tục trong thời gian dài.

V. Cách sử dụng van bi vi sinh điều khiển khí nén

1.Kiểm tra trước khi lắp đặt

• Đảm bảo đường ống sạch sẽ, không còn cặn bẩn, dầu mỡ hay vật cứng gây cản trở quá trình đóng mở.
• Kiểm tra các gioăng, vòng đệm, bộ truyền động khí nén để chắc chắn rằng van ở trong tình trạng tốt.

2.Lắp đặt đúng kỹ thuật

• Chọn đúng kiểu kết nối (clamp, hàn, ren) phù hợp với hệ thống.
• Lắp van theo hướng dòng chảy được khuyến cáo trên thân van.
• Siết chặt các bulong, clamp hoặc mối hàn để đảm bảo độ kín khít tuyệt đối.

3. Vận hành van

• Kết nối van với hệ thống cấp khí nén có áp suất phù hợp (thường 4 – 8 bar).
• Kiểm tra tín hiệu điều khiển: khi cấp khí, van mở/đóng theo cơ chế tác động đơn hoặc tác động kép.
• Tránh cấp khí nén vượt mức cho phép vì có thể làm hư hỏng bộ truyền động.

4. Nguyên tắc an toàn khi sử dụng

• Không dùng tay vặn hay tác động lực trực tiếp lên trục van, vì van được thiết kế để hoạt động hoàn toàn tự động.
• Trong môi trường thực phẩm – dược phẩm, luôn tuân thủ quy trình vệ sinh để tránh nhiễm bẩn.
• Khi có sự cố, phải ngắt khí nén trước khi tháo van ra khỏi hệ thống.

VI. Cách bảo dưỡng van bi vi sinh điều khiển khí nén

1. Vệ sinh định kỳ

• Do ứng dụng chủ yếu trong ngành thực phẩm và dược phẩm, cần vệ sinh thường xuyên để ngăn ngừa sự phát triển của vi khuẩn.
• Đối với van kết nối clamp, tháo rời nhanh chóng, vệ sinh bằng dung dịch chuyên dụng, sau đó rửa lại bằng nước sạch và sấy khô.

2. Bảo dưỡng bộ truyền động khí nén

• Kiểm tra lượng khí nén cung cấp: khí phải sạch, không lẫn dầu, bụi hoặc hơi nước.
• Định kỳ tra dầu bôi trơn hoặc thay seal, gioăng cao su để đảm bảo độ kín và độ nhạy khi vận hành.

3. Kiểm tra gioăng làm kín

• Gioăng PTFE hoặc EPDM trong van có thể bị mài mòn theo thời gian. Nếu thấy van đóng không kín, cần thay thế gioăng mới.
• Với môi trường hóa chất, nên dùng gioăng chuyên dụng để tránh hư hại nhanh.

4. Theo dõi tình trạng hoạt động

• Nếu thấy van đóng/mở chậm hoặc phát ra tiếng kêu bất thường, cần kiểm tra ngay bộ truyền động khí nén.
• Định kỳ (3 – 6 tháng) nên tháo van ra kiểm tra toàn bộ, thay thế chi tiết hao mòn để duy trì hiệu suất.

5. Bảo quản khi không sử dụng

• Nếu van không dùng trong thời gian dài, cần tháo ra, vệ sinh sạch sẽ, bọc kín chống bụi và bảo quản nơi khô ráo.
• Tránh để van trong môi trường ẩm thấp hoặc tiếp xúc trực tiếp với hóa chất ăn mòn.

VII. Mua van bi vi sinh điều khiển khí nén ở đâu uy tín, giá rẻ

Để đảm bảo mua được van bi vi sinh điều khiển khí nén chính hãng, đạt chuẩn vệ sinh, giá tốt, khách hàng nên lựa chọn nhà phân phối uy tín. Hiện nay, Công ty ThietbidienTS là một trong những đơn vị được tin tưởng, chuyên cung cấp các loại van công nghiệp, van vi sinh, van khí nén nhập khẩu từ châu Âu, Nhật Bản, Hàn Quốc, Đài Loan.

Khi mua hàng tại ThietbidienTS, khách hàng được:

• Cam kết hàng chính hãng 100%, đầy đủ giấy tờ CO, CQ.
• Kho hàng đa dạng, nhiều mẫu mã, kích thước có sẵn.
• Giá thành cạnh tranh, chiết khấu hấp dẫn cho dự án lớn.
• Hỗ trợ tư vấn kỹ thuật tận tình, lựa chọn đúng loại van cho từng hệ thống.
• Bảo hành dài hạn 12 – 24 tháng, hỗ trợ bảo trì trọn đời.
