Van bi điều khiển điện tuyến tính

I. Van bi điều khiển điện tuyến tính là gì?

Sự điều khiển này được thực hiện bằng cách sử dụng một động cơ điện điều khiển modulating, kết hợp với tín hiệu analog 4-20mA hoặc 0-10V DC. Tín hiệu điều khiển này có thể đến từ một thiết bị điều khiển khác hoặc từ hệ thống PLC trung tâm. Nhờ đó, người vận hành có thể điều chỉnh góc mở của van ở bất kỳ mức độ nào từ 0% đến 100%, để kiểm soát chính xác lưu lượng dòng chảy.

II. Thông số kỹ thuật của van bi điều khiển điện tuyến tính

* THÔNG SỐ KỸ THUẬT CHUNG CỦA VAN BI ĐIỀU KHIỂN ĐIỆN TUYẾN TÍNH NHƯ SAU:

• Kích Thước: Từ DN15 đến DN300 hoặc lớn hơn, tùy thuộc vào ứng dụng và yêu cầu hệ thống.
• Vật Liệu:

• • Thân van: Thường được làm từ các vật liệu như inox (304, 316), thép carbon, nhựa PVC, hoặc PVDF.
  • Bi: Làm từ cùng vật liệu như thân van hoặc các vật liệu chịu ăn mòn đặc biệt.
• Điện Áp: 24V AC/DC, 220V AC, 380V AC hoặc các mức điện áp khác tùy theo yêu cầu.
• Tín Hiệu Điều Khiển: Analog (4-20mA, 0-10V DC), hoặc digital (modbus, profibus, etc.).
• Góc Mở: Có thể điều chỉnh từ 0% đến 100%, với độ chính xác cao để điều chỉnh lưu lượng.
• Áp Suất Làm Việc: Thường từ 10 bar đến 25 bar, tùy thuộc vào thiết kế của van.
• Nhiệt Độ Làm Việc: Từ -20°C đến 150°C hoặc cao hơn, tùy thuộc vào vật liệu chế tạo và ứng dụng.
• Chứng Nhận: Các chứng nhận như CE, ISO, …
• Kết Nối: Nối ren (threaded), mặt bích (flanged), hoặc các kiểu kết nối khác.
• Loại động cơ: Có thể là động cơ điện tuyến tính (linear actuator) hoặc động cơ quay (rotary actuator) tùy vào thiết kế.
• Chế độ điều khiển: ON/OFF hoặc tuyến tính, tùy thuộc vào yêu cầu của hệ thống và ứng dụng.
• Cấp bảo vệ: Thường là IP65 hoặc IP67 để bảo vệ chống lại bụi và nước.
• Tốc Độ Đóng/Mở: Thay đổi góc mở hoặc đóng của van trong thời gian cụ thể (tùy thuộc vào yêu cầu ứng dụng).
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật bản,…
• Bảo hành 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bi điều khiển điện tuyến tính

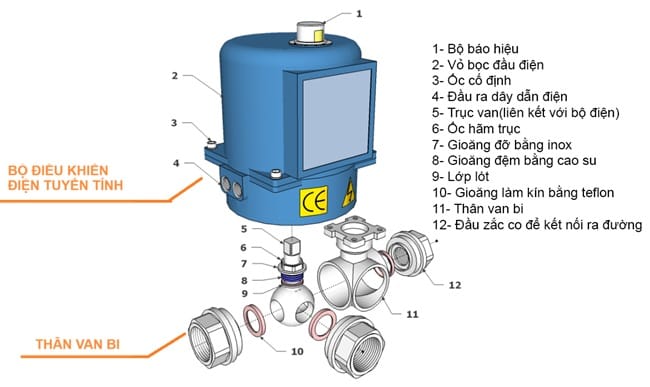

1. Cấu tạo của van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính có cấu tạo bao gồm các bộ phận chính sau:

• Thân Van (Body): Thường làm từ các vật liệu như inox (304, 316), thép carbon, nhựa PVC, hoặc PVDF, tùy thuộc vào ứng dụng và yêu cầu của hệ thống. Chức năng: Chứa các bộ phận bên trong van và kết nối với hệ thống đường ống.
• Bi (Ball): Thường làm từ cùng vật liệu như thân van hoặc các vật liệu chịu ăn mòn đặc biệt. Bi có dạng hình cầu với một lỗ xuyên qua giữa. Góc mở của bi có thể được điều chỉnh từ 0% đến 100% để kiểm soát lưu lượng.
• Động Cơ Tuyến Tính: Đây là thành phần chính điều khiển góc mở của bi. Động cơ tuyến tính chuyển đổi tín hiệu điện thành chuyển động cơ học, giúp điều chỉnh góc mở của van.
• Cơ Cấu Kết Nối: Được kết nối với trục của bi van, động cơ tuyến tính thay đổi vị trí của bi dựa trên tín hiệu điều khiển nhận được.
• Bộ Điều Khiển: Nhận tín hiệu từ hệ thống điều khiển trung tâm (như PLC) và điều khiển động cơ tuyến tính. Tín hiệu điều khiển có thể là analog (4-20mA, 0-10V DC) hoặc digital (modbus, profibus, etc.). Tín Hiệu Điều Khiển: Điều chỉnh góc mở của bi dựa trên tín hiệu nhận được, cho phép kiểm soát chính xác lưu lượng.
• Trục: Thường được làm từ inox hoặc thép để chịu được lực và mài mòn. Chức năng: Kết nối bi với cơ cấu điều khiển, truyền chuyển động từ động cơ tuyến tính đến bi van.
• Nắp Van: Đậy kín phần trên của van và bảo vệ các bộ phận bên trong khỏi bụi bẩn và môi trường bên ngoài.
• Gioăng và Đệm: Thường làm từ cao su hoặc PTFE để chống rò rỉ và đảm bảo độ kín. Ngăn ngừa rò rỉ chất lỏng hoặc khí từ bên trong van ra ngoài.
• Kết Nối: Có thể là nối ren (threaded), mặt bích (flanged), hoặc các kiểu kết nối khác tùy thuộc vào yêu cầu của hệ thống.
• Vỏ Bảo Vệ: Thường là IP65 hoặc IP67 để bảo vệ chống bụi và nước, đảm bảo hoạt động của động cơ điều khiển trong các điều kiện môi trường khắc nghiệt.

2. Nguyên lý hoạt động của van bi điều khiển điện tuyến tính

IV. Các loại van bi điều khiển điện tuyến tính mà chúng tôi cung cấp

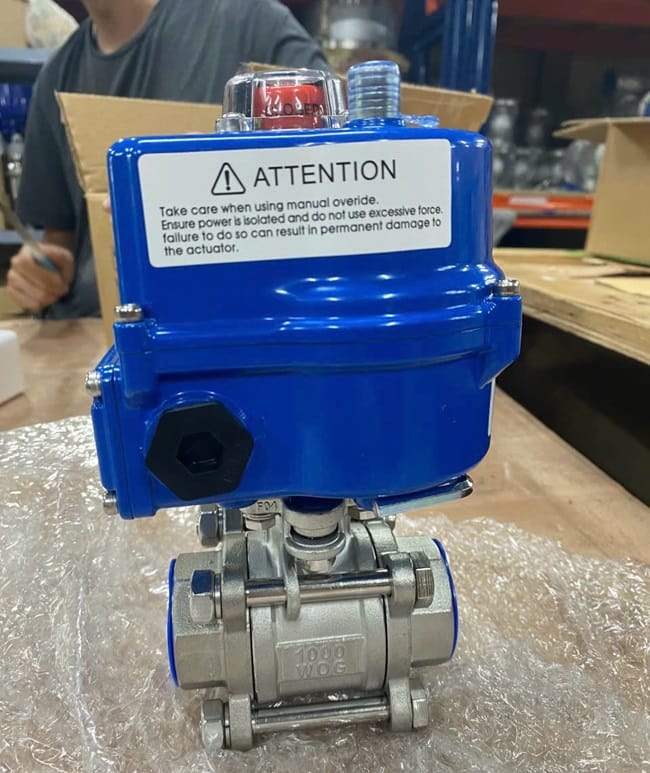

• Van bi inox điều khiển điện tuyến tính: Van bi inox điều khiển điện tuyến tính là một loại van bi được chế tạo từ inox và được điều khiển bởi một cơ cấu điện tuyến tính. Van này kết hợp các ưu điểm của vật liệu inox với khả năng điều chỉnh chính xác góc mở nhờ cơ cấu điện tuyến tính, giúp kiểm soát lưu lượng chất lỏng hoặc khí trong các ứng dụng công nghiệp.

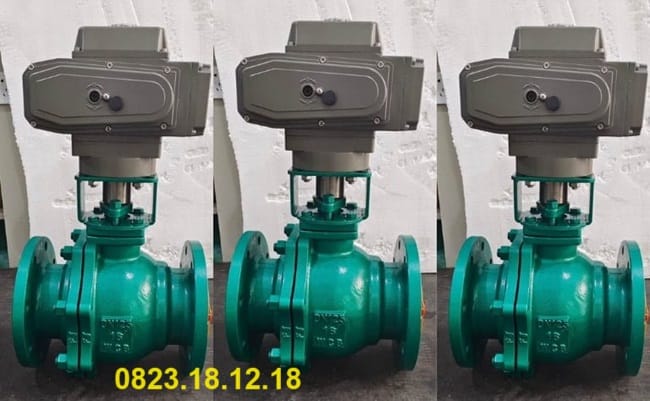

• Van bi thép điều khiển điện tuyến tính: Van bi thép điều khiển điện tuyến tính là một loại van bi được chế tạo từ thép và được điều khiển bởi cơ cấu điện tuyến tính. Loại van này cung cấp khả năng điều chỉnh chính xác góc mở của bi để kiểm soát lưu lượng chất lỏng hoặc khí trong hệ thống. Van bi thép điều khiển điện tuyến tính thường được sử dụng trong các ứng dụng công nghiệp yêu cầu độ bền cao và khả năng điều chỉnh chính xác.

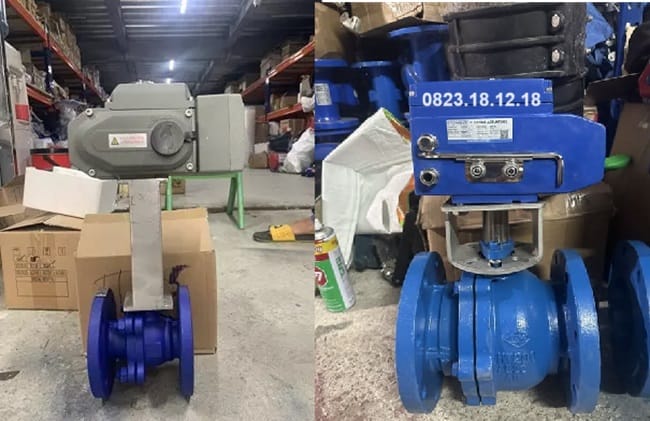

• Van bi gang điều khiển điện tuyến tính: Van bi gang điều khiển điện tuyến tính là loại van bi được chế tạo từ gang và điều khiển bởi cơ cấu điện tuyến tính. Loại van này được thiết kế để cung cấp khả năng điều chỉnh chính xác góc mở của bi, giúp kiểm soát lưu lượng chất lỏng hoặc khí trong các hệ thống công nghiệp.

• Van bi nhựa điều khiển điện tuyến tính: Van bi nhựa điều khiển điện tuyến tính là loại van bi được chế tạo từ nhựa (thường là PVC, PVDF hoặc PP) và điều khiển bằng cơ cấu điện tuyến tính. Loại van này được thiết kế để kiểm soát và điều chỉnh lưu lượng của chất lỏng hoặc khí trong các ứng dụng yêu cầu chống ăn mòn tốt và không phản ứng với hóa chất.

• Van bi điều khiển điện tuyến tính vi sinh: Van bi điều khiển điện tuyến tính vi sinh là loại van bi được thiết kế đặc biệt cho các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao, thường được sử dụng trong ngành công nghiệp thực phẩm, dược phẩm và các quy trình công nghiệp yêu cầu độ sạch và tính chất vô trùng cao.

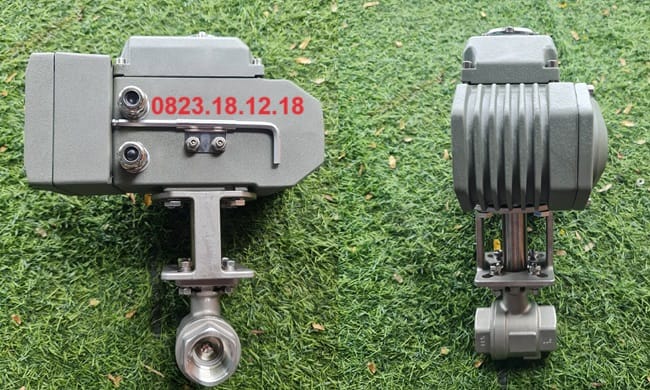

• Van bi điều khiển điện tuyến tính nối ren: Van bi điều khiển điện tuyến tính nối ren là loại van bi được thiết kế để điều khiển chính xác lưu lượng của chất lỏng hoặc khí trong hệ thống ống dẫn, với kết nối ren để lắp đặt dễ dàng hơn. Van này kết hợp giữa tính năng điều khiển điện tuyến tính và sự tiện lợi của kết nối ren, thường được sử dụng trong các ứng dụng công nghiệp yêu cầu điều chỉnh lưu lượng chính xác và dễ dàng bảo trì.

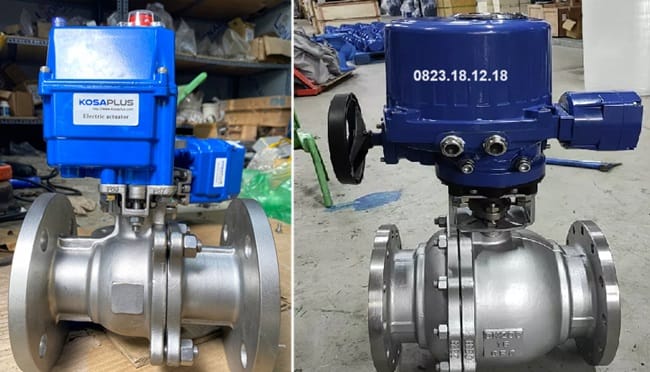

• Van bi điều khiển điện tuyến tính lắp bích: Van bi điều khiển điện tuyến tính lắp bích là loại van bi được thiết kế với cơ cấu điều khiển điện tuyến tính và kết nối lắp bích, giúp dễ dàng lắp đặt và bảo trì trong các hệ thống ống dẫn công nghiệp. Loại van này rất phổ biến trong các ứng dụng yêu cầu điều chỉnh lưu lượng chính xác và kết nối chắc chắn với đường ống.

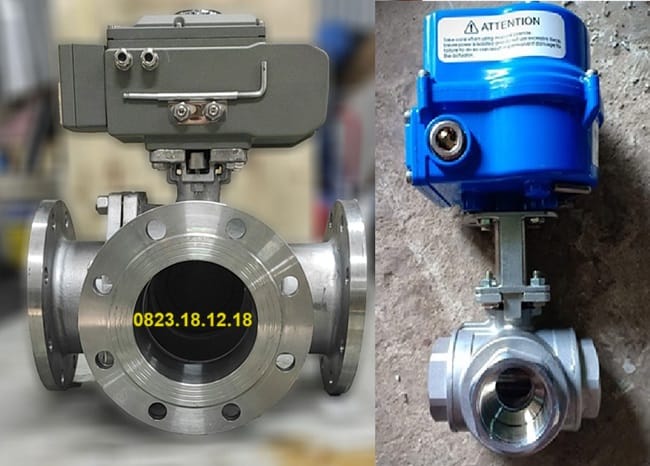

• Van bi điều khiển điện tuyến tính 3 ngã: Van bi điều khiển điện tuyến tính 3 ngã là loại van bi được thiết kế để điều chỉnh lưu lượng chất lỏng hoặc khí trong các hệ thống ống dẫn với ba cổng. Loại van này kết hợp cơ cấu điều khiển điện tuyến tính với thiết kế ba ngã, cho phép chuyển hướng hoặc phân phối chất lỏng hoặc khí giữa ba đường ống khác nhau. Chất liệu: Có thể làm từ inox, thép, vi sinh hoặc nhựa, tùy thuộc vào yêu cầu của ứng dụng và môi trường làm việc.

V. Van bi điều khiển điện tuyến tính có những ưu điểm và nhược điểm gì?

1. Ưu điểm của van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính có nhiều ưu điểm nổi bật, đặc biệt trong các ứng dụng yêu cầu điều chỉnh lưu lượng chính xác và linh hoạt. Dưới đây là các ưu điểm chính:

• Kiểm Soát Linh Hoạt: Có thể điều chỉnh góc mở của van từ 0% đến 100%, cho phép kiểm soát lưu lượng chất lỏng hoặc khí một cách chính xác.
• Điều Khiển Tín Hiệu Analog: Sử dụng tín hiệu analog (4-20mA, 0-10V DC) giúp điều chỉnh lưu lượng theo yêu cầu cụ thể.
• Tự Động Hóa Quy Trình: Giúp tự động hóa quy trình điều chỉnh lưu lượng mà không cần sự can thiệp của con người, nâng cao hiệu suất và giảm chi phí lao động.
• Tích Hợp Với PLC: Có thể kết nối với hệ thống điều khiển trung tâm như PLC để tích hợp vào các hệ thống tự động hóa công nghiệp.
• Bền Bỉ: Chất liệu chế tạo cao cấp như inox hoặc thép không gỉ đảm bảo độ bền và khả năng chịu ăn mòn tốt trong môi trường làm việc khắc nghiệt.
• Động Cơ Tuyến Tính: Động cơ tuyến tính chất lượng cao đảm bảo hoạt động ổn định và đáng tin cậy.
• Kết Nối Linh Hoạt: Có thể chọn giữa các loại kết nối như lắp bích hoặc nối ren, phù hợp với nhiều loại hệ thống.
• Bảo Trì Đơn Giản: Thiết kế giúp dễ dàng bảo trì và thay thế các bộ phận khi cần.
• Điều Chỉnh Nhanh Chóng: Động cơ tuyến tính cho phép điều chỉnh góc mở nhanh chóng và chính xác.
• Tiết Kiệm Năng Lượng: Hoạt động hiệu quả và tiết kiệm năng lượng so với các phương pháp điều khiển khác.
• Được Sử Dụng Rộng Rãi: Phù hợp cho nhiều ứng dụng khác nhau như xử lý nước, hóa chất, thực phẩm và dược phẩm, nhờ khả năng điều chỉnh chính xác và bền bỉ.
• Chống Rò Rỉ: Gioăng và đệm chất lượng cao giúp ngăn ngừa rò rỉ và đảm bảo độ kín của hệ thống.
• Vỏ Bảo Vệ: Cấp bảo vệ cao (IP65, IP67) bảo vệ các bộ phận điện khỏi bụi và nước.

2. Nhược điểm của van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính, mặc dù có nhiều ưu điểm, cũng có một số nhược điểm cần cân nhắc, đặc biệt trong các ứng dụng cụ thể. Dưới đây là các nhược điểm chính:

• Giá Thành: Van bi điều khiển điện tuyến tính thường có chi phí đầu tư cao hơn so với các loại van bi cơ học đơn giản hoặc van điều khiển bằng tay. Điều này có thể là một yếu tố quan trọng trong các dự án có ngân sách hạn chế.
• Kích Thước và Trọng Lượng: Van bi điều khiển điện tuyến tính có thể lớn và nặng hơn so với các loại van cơ học đơn giản, điều này có thể ảnh hưởng đến lắp đặt trong các không gian hạn chế.
• Bảo Trì Định Kỳ: Để duy trì hiệu suất hoạt động tối ưu, van cần được bảo trì định kỳ, bao gồm kiểm tra và điều chỉnh động cơ tuyến tính và các bộ phận liên quan.

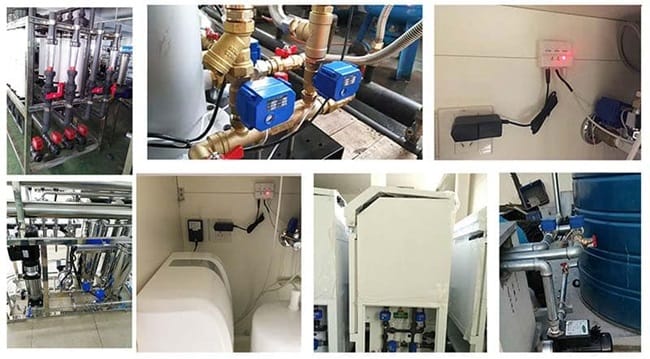

VI. Ứng dụng thực tế của van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính được sử dụng rộng rãi trong nhiều ứng dụng thực tế nhờ khả năng điều chỉnh chính xác lưu lượng chất lỏng hoặc khí. Dưới đây là một số ứng dụng phổ biến của loại van này:

1. Ngành Công Nghiệp Hóa Chất

• Điều Chỉnh Dòng Chảy: Trong các nhà máy hóa chất, van bi điều khiển điện tuyến tính giúp điều chỉnh chính xác lưu lượng hóa chất trong các quy trình sản xuất và pha chế.
• Xử Lý Chất Ăn Mòn: Có thể được sử dụng để điều khiển các chất hóa học ăn mòn với các chất liệu chống ăn mòn như inox.

2. Ngành Công Nghiệp Thực Phẩm và Đồ Uống

• Quy Trình Sản Xuất: Trong ngành thực phẩm và đồ uống, van điều khiển giúp kiểm soát lưu lượng nguyên liệu, nước, hoặc các dung dịch trong dây chuyền sản xuất, giúp đảm bảo chất lượng sản phẩm.
• Vệ Sinh và An Toàn: Van được thiết kế để dễ dàng vệ sinh và đáp ứng các tiêu chuẩn an toàn thực phẩm.

3. Hệ Thống Xử Lý Nước

• Xử Lý Nước Thải: Điều khiển lưu lượng nước thải trong các hệ thống xử lý nước thải để đảm bảo hiệu quả xử lý.
• Hệ Thống Cấp Nước: Điều chỉnh lưu lượng nước trong các hệ thống cấp nước, đặc biệt là trong các nhà máy và hệ thống phân phối nước.

4. Ngành Công Nghiệp Dược Phẩm

• Điều Chỉnh Chính Xác: Được sử dụng trong các quy trình sản xuất dược phẩm để điều chỉnh chính xác các thành phần và dung dịch, đáp ứng yêu cầu nghiêm ngặt về chất lượng và an toàn.
• Vệ Sinh và Khử Trùng: Van có thể được thiết kế để dễ dàng vệ sinh và khử trùng để đảm bảo không nhiễm bẩn.

5. Hệ Thống Điều Hòa Không Khí (HVAC)

• Kiểm Soát Lưu Lượng Không Khí: Trong các hệ thống HVAC, van điều khiển điện tuyến tính giúp điều chỉnh lưu lượng không khí hoặc nước trong các hệ thống làm lạnh và sưởi ấm.
• Tối Ưu Hóa Hiệu Suất: Đảm bảo hiệu suất tối ưu của hệ thống điều hòa không khí bằng cách điều chỉnh lưu lượng theo nhu cầu.

6. Ngành Công Nghiệp Đóng Tàu

• Hệ Thống Cung Cấp Nước và Dầu: Sử dụng trong các hệ thống cung cấp nước, dầu, và nhiên liệu trên tàu để đảm bảo hoạt động hiệu quả và an toàn.
• Điều Chỉnh Lưu Lượng: Giúp điều chỉnh lưu lượng các chất lỏng trong các hệ thống máy móc và thiết bị trên tàu.

7. Hệ Thống Năng Lượng

• Quản Lý Nhiên Liệu: Trong các nhà máy điện và hệ thống năng lượng, van điều khiển giúp kiểm soát lưu lượng nhiên liệu và nước làm mát.
• Điều Chỉnh Áp Lực: Giúp duy trì áp suất và lưu lượng chính xác trong các hệ thống năng lượng.

8. Ngành Công Nghiệp Ô Tô

• Điều Chỉnh Chất Lỏng: Trong sản xuất ô tô, van được sử dụng để điều chỉnh chất lỏng như dầu nhớt và chất làm mát trong các quy trình sản xuất.

VII. Báo giá sản phẩm van bi điều khiển điện tuyến tính

Chúng tôi cung cấp sản phẩm van bi điều khiển điện tuyến tính các loại với đầy đủ giấy tờ CO, CQ và chế độ bảo hành chất lượng lên đến 12 tháng, hỗ trợ giao hàng nhanh toàn quốc. Đội ngũ nhân viên của chúng tôi sẵn sàng tư vấn hỗ trợ bạn chọn lựa sản phẩm và cung cấp dịch vụ khuyến mãi để đảm bảo sự hài lòng cao nhất của bạn.
