Van bi 2 mảnh điều khiển điện

I. Van bi 2 mảnh điều khiển điện là gì?

Van bi 2 mảnh điều khiển điện, còn được gọi là van bi 2PC điều khiển điện hay van bi 2 thân điều khiển điện, là loại van bi được thiết kế gồm hai phần (thân van) ghép lại với nhau, giúp việc bảo trì và thay thế dễ dàng hơn so với các loại van bi nguyên khối.

Thân van được chia thành 2 mảnh hoặc 2 phần, nối với nhau bằng ren hoặc bulong. Điều này giúp tháo lắp và bảo trì van dễ dàng khi cần thiết. Bi van có hình cầu, được khoét lỗ ở giữa để cho phép lưu chất chảy qua khi van ở trạng thái mở. Khi van đóng, bi van sẽ quay 90 độ, lỗ khoét sẽ nằm vuông góc với đường ống, chặn hoàn toàn lưu chất.

Van bi 2PC thường được gắn thêm bộ điều khiển điện để tự động hóa quá trình đóng/mở van. Bộ điều khiển này có thể hoạt động ở các điện áp như 24V, 220V, 380V tùy thuộc vào nhu cầu sử dụng. Nó giúp van bi đóng mở một cách chính xác và nhanh chóng mà không cần sự can thiệp của con người.

Van bi 2PC điều khiển điện được sử dụng rộng rãi trong các hệ thống cấp thoát nước, dầu khí, hóa chất, và các ngành công nghiệp khác yêu cầu sự điều khiển chính xác và tự động hóa trong việc quản lý dòng chảy của các lưu chất.

II. Thông số kỹ thuật của van bi 2 mảnh điều khiển điện

VAN BI 2 MẢNH ĐIỀU KHIỂN ĐIỆN CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

III. Cấu tạo và nguyên lý hoạt động của van bi 2 mảnh điều khiển điện

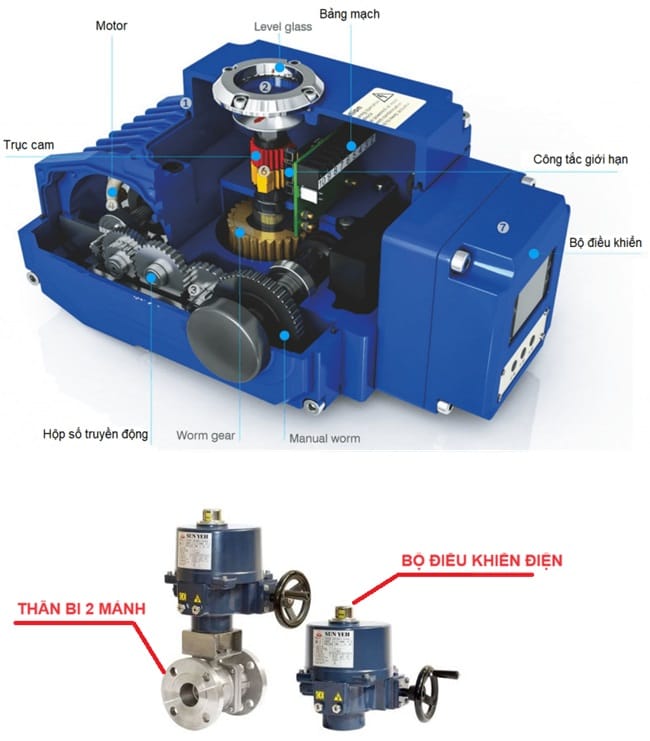

1. Cấu tạo của van bi 2 mảnh điều khiển điện

Van bi 2PC điều khiển điện có cấu tạo gồm các thành phần chính sau:

• Thân van: Là phần chính của van, chứa bi van và các bộ phận khác. Thân van được chế tạo từ các vật liệu như thép không gỉ, đồng, hoặc nhựa, chịu được áp lực và nhiệt độ làm việc cao.
• Nắp van: Phần nắp kết hợp với thân chính, tạo thành khoang chứa bi van. Nắp van có thể tháo rời, giúp dễ dàng bảo trì và thay thế các bộ phận bên trong.
• Bi van: Bộ phận hình cầu, có khoét lỗ xuyên qua trung tâm. Khi bi van quay 90 độ, lỗ này sẽ cho phép hoặc chặn dòng chảy của lưu chất qua van. Bi van thường được làm từ thép không gỉ hoặc đồng, đảm bảo độ bền và khả năng chống ăn mòn.
• Gioăng làm kín: Gioăng được lắp giữa bi van và thân van để ngăn chặn rò rỉ lưu chất khi van ở trạng thái đóng. Chất liệu gioăng phổ biến gồm Teflon (PTFE), Viton, EPDM, chịu được nhiệt độ và hóa chất.
• Trục van: Bộ phận kết nối bi van với bộ điều khiển điện. Trục van truyền động từ bộ điều khiển đến bi van để thực hiện thao tác đóng/mở. Trục van thường được làm từ thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn.
• Bộ điều khiển điện: bao gồm Motor điện: Chuyển đổi tín hiệu điện thành chuyển động cơ học, điều khiển trục van và bi van quay để đóng hoặc mở. Bảng mạch điều khiển: Nhận tín hiệu điều khiển từ hệ thống điều khiển trung tâm, sau đó điều khiển motor điện hoạt động. Vỏ bảo vệ: Bảo vệ các bộ phận điện tử khỏi bụi và nước, thường có cấp bảo vệ IP67.
• Bộ phận kết nối: nối ren, lắp bích
• Các phụ kiện khác: Vòng đệm (Packing): Được sử dụng để ngăn rò rỉ quanh trục van. Bu lông và đai ốc (Bolts and Nuts): Dùng để kết nối và cố định các phần thân van lại với nhau.

2. Nguyên lý hoạt động của van bi 2 mảnh điều khiển điện

Van bi 2 mảnh điều khiển điện có nguyên lý hoạt động khá đơn giane như sau:

Khi nhận được tín hiệu điện, bộ điều khiển sẽ quay trục van và bi van 90 độ. Tùy thuộc vào hướng quay của bi van, lỗ khoét sẽ nằm theo chiều dòng chảy (van mở) hoặc vuông góc với dòng chảy (van đóng). Bộ điều khiển điện có thể điều chỉnh van ở chế độ ON/OFF hoặc tuyến tính tùy theo yêu cầu sử dụng.

IV. Một số loại van bi 2 mảnh điều khiển điện phổ biến trên thị trường hiện nay

• Van bi 2 mảnh điều khiển điện ON/OFF: Van bi 2 mảnh điều khiển điện ON/OFF là loại van bi có thiết kế 2 mảnh (2PC) với bộ điều khiển điện, cho phép van hoạt động theo cơ chế đóng/mở hoàn toàn (ON/OFF). Van hoạt động theo cơ chế đóng/mở hoàn toàn, tức là khi có tín hiệu điều khiển, van sẽ mở hoặc đóng hoàn toàn, không có trạng thái trung gian.
• Van bi 2 mảnh điều khiển điện tuyến tính: Van bi 2 mảnh điều khiển điện tuyến tính là một loại van bi được thiết kế để điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống bằng cách điều chỉnh vị trí của bi van một cách liên tục, không chỉ đóng/mở hoàn toàn (ON/OFF) mà còn cho phép các trạng thái mở khác nhau (mở một phần), giúp điều chỉnh lưu lượng một cách chính xác. Bộ điều khiển điện sẽ xoay bi van một góc nhất định, không phải là 90 độ như van ON/OFF, để điều chỉnh lượng lưu chất đi qua van. Góc mở của bi van tỉ lệ với tín hiệu điều khiển, cho phép điều chỉnh lưu lượng từ 0% đến 100%.

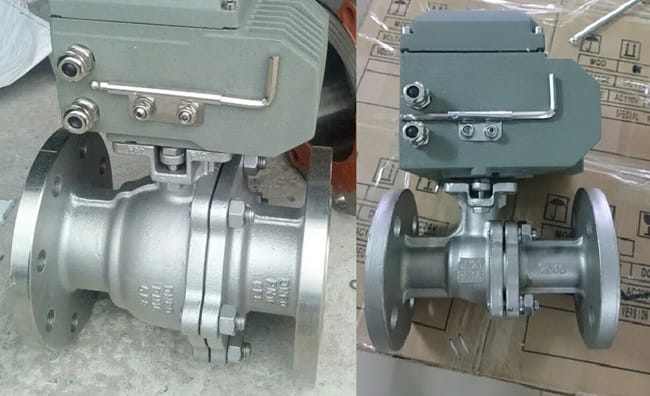

• Van bi 2 mảnh điều khiển điện inox: Van bi 2 mảnh điều khiển điện inox là một loại van bi được chế tạo từ inox (thép không gỉ) với thiết kế hai phần thân (2PC) và được điều khiển bằng điện. Thân van, bi van, và các bộ phận chính được làm từ inox (thép không gỉ), giúp van chống ăn mòn, chịu nhiệt độ cao và độ bền lâu dài. Inox thường có khả năng chống lại các tác nhân hóa học và môi trường khắc nghiệt.

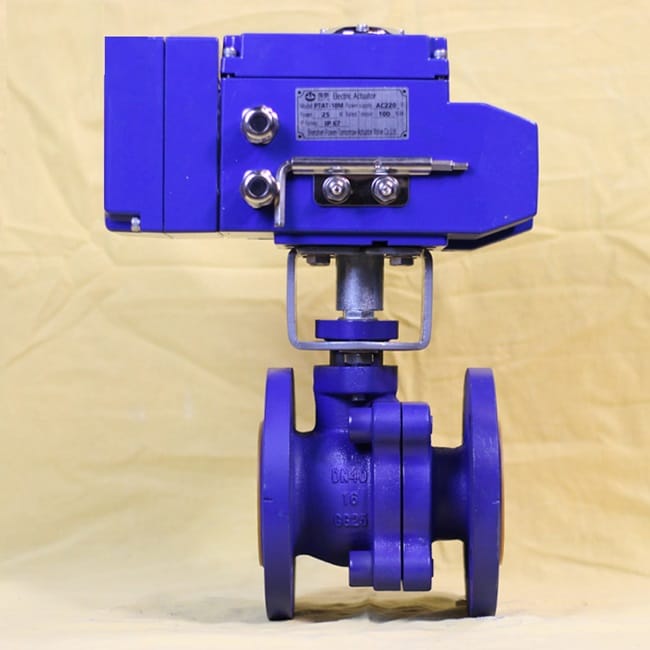

• Van bi 2 mảnh điều khiển điện gang: Van bi 2 mảnh điều khiển điện gang là một loại van bi có thiết kế hai phần thân (2PC) và được điều khiển bằng điện, với thân van làm từ gang.

• Van bi 2 mảnh điều khiển điện nhựa: Van bi 2 mảnh điều khiển điện nhựa là loại van bi được làm từ nhựa cao cấp và được điều khiển bằng điện. Đây là một giải pháp lý tưởng cho các ứng dụng trong môi trường mà yêu cầu vật liệu chống ăn mòn, không phản ứng với hóa chất, và có thể hoạt động ở các điều kiện nhiệt độ và áp suất không quá khắc nghiệt. Thân van, bi van, và các bộ phận chính được làm từ nhựa kỹ thuật như PVC, UPVC, CPVC, hoặc PPR. Các loại nhựa này cung cấp khả năng chống ăn mòn tốt và không phản ứng với nhiều loại hóa chất.
• Van bi 2 mảnh điều khiển điện đồng: Van bi 2 mảnh điều khiển điện đồng là loại van bi có thiết kế hai phần thân (2PC) và được điều khiển bằng điện, với thân van được làm từ đồng hoặc hợp kim đồng. hân van, bi van, và các bộ phận chính được làm từ đồng hoặc hợp kim đồng, giúp van có khả năng chống ăn mòn tốt, dẫn nhiệt tốt và có độ bền cơ học cao. Đồng cũng giúp van hoạt động ổn định trong các ứng dụng với lưu chất có nhiệt độ và áp suất không quá cao.
• Van bi 2 mảnh điều khiển điện thép: Van bi 2 mảnh điều khiển điện thép là loại van bi có thiết kế hai phần thân (2PC) và được điều khiển bằng điện, với thân van làm từ thép hoặc hợp kim thép. Thân van, bi van và các bộ phận chính được làm từ thép hoặc hợp kim thép, giúp van có khả năng chịu áp lực cao và mài mòn tốt. Thép có độ bền cơ học cao, phù hợp với các ứng dụng yêu cầu độ bền và khả năng chịu tải lớn.

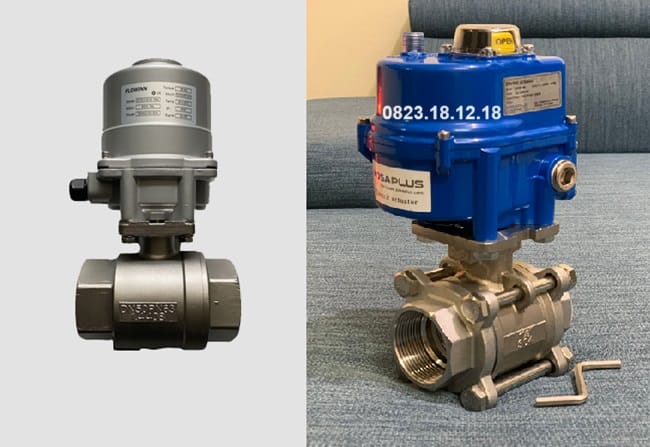

• Van bi 2 mảnh điều khiển điện nối ren: Van bi 2 mảnh điều khiển điện nối ren là loại van bi có thiết kế hai phần thân (2PC) và được điều khiển bằng điện, với kiểu kết nối bằng ren. Van được kết nối với hệ thống ống dẫn thông qua các đầu nối ren. Các kiểu kết nối ren phổ biến bao gồm ren trong (female) và ren ngoài (male), giúp dễ dàng lắp đặt và thay thế trong các hệ thống ống dẫn có sẵn.

• Van bi 2 mảnh điều khiển điện mặt bích: Van bi 2 mảnh điều khiển điện mặt bích là loại van bi có thiết kế hai phần thân (2PC) và được điều khiển bằng điện, với kiểu kết nối mặt bích (flanged). Van được kết nối với hệ thống ống dẫn thông qua các mặt bích, giúp tạo ra một liên kết chắc chắn và ổn định. Kết nối mặt bích thường sử dụng các ốc vít để gắn chặt van vào hệ thống ống dẫn.

V. Tại sao nên mua van bi 2 mảnh điều khiển điện?

Mua van bi 2 mảnh điều khiển điện có nhiều lợi ích đáng kể cho các ứng dụng công nghiệp và dân dụng. Dưới đây là một số lý do chính khiến bạn nên xem xét việc chọn loại van này:

• Dễ bảo trì và thay thế: Van bi 2 mảnh dễ dàng tháo rời để kiểm tra, bảo trì hoặc thay thế các bộ phận bên trong mà không cần phải tháo toàn bộ van khỏi đường ống. Điều này giúp tiết kiệm thời gian và công sức trong việc bảo trì hệ thống.
• Độ bền cao: Van bi 2 mảnh thường được làm từ các vật liệu chịu lực như thép không gỉ, đồng, hoặc nhựa chịu hóa chất, đảm bảo tuổi thọ dài và khả năng hoạt động ổn định trong các môi trường khắc nghiệt. Với các lựa chọn vật liệu như thép không gỉ hoặc nhựa PVC, van có thể hoạt động tốt trong môi trường ăn mòn hoặc có hóa chất.
• Tự động hóa và hiệu suất cao: Van được trang bị bộ điều khiển điện, cho phép tự động hóa quá trình vận hành. Điều này không chỉ giúp tăng hiệu suất làm việc mà còn giảm thiểu sự cần thiết của lao động thủ công, từ đó giảm chi phí nhân công. Khả năng điều khiển tuyến tính hoặc ON/OFF giúp quản lý dòng chảy của lưu chất một cách chính xác, đáp ứng được yêu cầu cao trong các hệ thống công nghiệp.
• Thời gian đóng/mở nhanh: Với thiết kế bi van, thời gian đóng/mở của van rất nhanh (thường từ 10 đến 30 giây), giúp tiết kiệm thời gian trong quá trình vận hành, đặc biệt là trong các trường hợp cần phản ứng nhanh.
• Đa dạng ứng dụng: Van bi 2 mảnh điều khiển điện có thể được sử dụng trong nhiều loại ứng dụng khác nhau, từ cấp thoát nước, hệ thống HVAC, đến các ngành công nghiệp dầu khí, hóa chất, và thực phẩm. Tính đa dụng này giúp giảm thiểu chi phí đầu tư cho nhiều loại van khác nhau.
• An toàn cao: Bộ điều khiển điện thường được thiết kế với các tính năng an toàn như ngắt tự động khi có sự cố hoặc quá tải, đảm bảo hoạt động ổn định và an toàn cho hệ thống. Van bi 2 mảnh điều khiển điện có khả năng vận hành ổn định và ít hỏng hóc, đặc biệt khi sử dụng trong các hệ thống yêu cầu hoạt động liên tục và không ngừng nghỉ.
• Tiết kiệm chi phí: Mặc dù chi phí đầu tư ban đầu có thể cao hơn so với các loại van thủ công, nhưng việc tự động hóa, tiết kiệm năng lượng, và giảm thiểu chi phí bảo trì dài hạn làm cho van bi 2 mảnh điều khiển điện trở thành một lựa chọn hiệu quả về mặt kinh tế.
• Tiết kiệm năng lượng: Van bi điều khiển điện tiêu thụ năng lượng thấp hơn so với các loại van điều khiển bằng khí nén, giảm thiểu lượng khí thải carbon, góp phần bảo vệ môi trường.

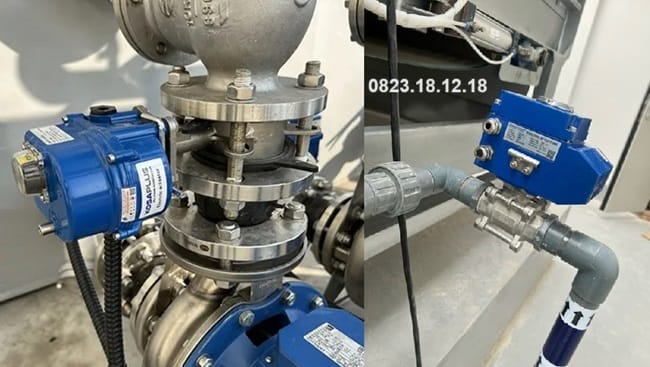

VI. Ứng dụng của van bi 2 mảnh điều khiển điện

Van bi 2 mảnh điều khiển điện có nhiều ứng dụng trong các ngành công nghiệp và hệ thống khác nhau nhờ vào thiết kế chắc chắn, khả năng tự động hóa và độ bền cao. Dưới đây là một số ứng dụng phổ biến:

1. Hệ thống cấp thoát nước:

• Trạm xử lý nước: Van được sử dụng để kiểm soát dòng chảy trong các trạm xử lý nước sạch và nước thải, đảm bảo quá trình vận hành ổn định và hiệu quả.
• Hệ thống cấp nước: Van giúp điều tiết lưu lượng nước trong các hệ thống cấp nước, từ các nhà máy sản xuất nước đến các hệ thống cấp nước đô thị.

2. Ngành công nghiệp hóa chất:

• Xử lý hóa chất: Van bi 2 mảnh điều khiển điện chịu được các môi trường hóa chất khắc nghiệt, giúp kiểm soát dòng chảy của axit, bazơ, và các chất ăn mòn khác trong các quy trình sản xuất hóa chất.
• Hệ thống dẫn hóa chất: Sử dụng trong các hệ thống dẫn hóa chất, nơi yêu cầu khả năng chống ăn mòn và khả năng hoạt động chính xác.

3. Ngành dầu khí:

• Khai thác dầu khí: Van được sử dụng trong các hệ thống khai thác và vận chuyển dầu khí, đảm bảo an toàn và hiệu quả trong môi trường khắc nghiệt.
• Lọc hóa dầu: Van bi 2 mảnh điều khiển điện giúp kiểm soát dòng chảy trong các nhà máy lọc dầu và hóa dầu, nơi yêu cầu độ chính xác và độ bền cao.

4. Ngành công nghiệp thực phẩm và đồ uống:

• Quy trình sản xuất: Van được sử dụng trong các hệ thống sản xuất thực phẩm và đồ uống, đặc biệt là trong các quy trình đòi hỏi vệ sinh cao, như sản xuất sữa, nước giải khát, và các sản phẩm lên men.
• Kiểm soát lưu lượng: Van giúp kiểm soát lưu lượng chất lỏng trong các quy trình chế biến, đóng gói, và bảo quản thực phẩm.

5. Ngành năng lượng:

• Nhà máy điện: Van bi 2 mảnh điều khiển điện được sử dụng trong các nhà máy điện để kiểm soát dòng chảy của nước, hơi, và khí trong các hệ thống làm mát, lò hơi, và đường ống dẫn năng lượng.
• Hệ thống HVAC: Van được sử dụng trong các hệ thống sưởi, thông gió và điều hòa không khí để điều chỉnh lưu lượng nước và khí, đảm bảo hiệu suất năng lượng cao.

6. Ngành dược phẩm:

• Sản xuất dược phẩm: Van được ứng dụng trong các quy trình sản xuất dược phẩm, nơi yêu cầu độ chính xác cao và khả năng chống ăn mòn, đặc biệt trong việc xử lý các dung dịch và hóa chất y tế.
• Hệ thống dẫn chất lỏng: Van giúp kiểm soát dòng chảy của các chất lỏng trong các hệ thống pha chế, sản xuất và đóng gói dược phẩm.

7. Ngành công nghiệp giấy và bột giấy:

• Xử lý bột giấy: Van bi 2 mảnh điều khiển điện được sử dụng trong các hệ thống xử lý bột giấy, kiểm soát dòng chảy của bột giấy và các chất lỏng trong quá trình sản xuất giấy.
• Quy trình sản xuất: Van hỗ trợ trong việc điều chỉnh lưu lượng nước và hóa chất trong các quy trình tẩy trắng và xử lý bề mặt giấy.

8. Hệ thống tự động hóa và điều khiển:

• Tự động hóa công nghiệp: Van bi 2 mảnh điều khiển điện là một phần quan trọng trong các hệ thống tự động hóa, nơi nó giúp điều khiển dòng chảy của chất lỏng và khí theo yêu cầu của quá trình sản xuất.
• Hệ thống điều khiển từ xa: Van có thể được tích hợp vào các hệ thống điều khiển từ xa, giúp giám sát và điều chỉnh dòng chảy trong thời gian thực mà không cần sự can thiệp trực tiếp của con người.

9. Ngành công nghiệp ô tô:

• Hệ thống làm mát: Van được sử dụng trong các hệ thống làm mát của động cơ, giúp điều chỉnh lưu lượng nước làm mát.
• Quy trình sản xuất: Sử dụng trong các hệ thống điều khiển chất lỏng và khí trong các dây chuyền sản xuất và lắp ráp ô tô.

10. Ứng dụng khác:

• Hệ thống phòng cháy chữa cháy: Van bi 2 mảnh điều khiển điện được sử dụng trong các hệ thống chữa cháy tự động để kiểm soát dòng chảy của nước hoặc hóa chất chữa cháy.
• Ngành hàng hải: Van được ứng dụng trong các hệ thống quản lý nước và chất lỏng trên tàu, bao gồm cả hệ thống nước ballast và nước làm mát.

VII. Báo giá sản phẩm van bi 2 mảnh điều khiển điện

Chúng tôi cung cấp sản phẩm van bi 2PC điều khiển điện các loại với đầy đủ giấy tờ CO, CQ và chế độ bảo hành chất lượng lên đến 12 tháng, hỗ trợ giao hàng nhanh toàn quốc. Đội ngũ nhân viên của chúng tôi sẵn sàng tư vấn hỗ trợ bạn chọn lựa sản phẩm và cung cấp dịch vụ khuyến mãi để đảm bảo sự hài lòng cao nhất của bạn.
