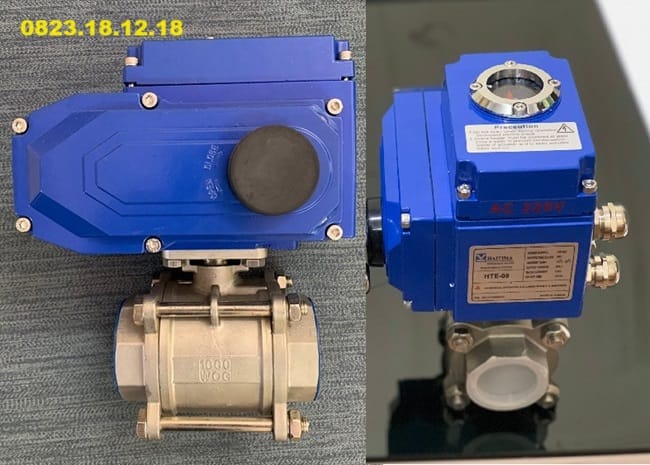

Van bi điều khiển điện ON/OFF

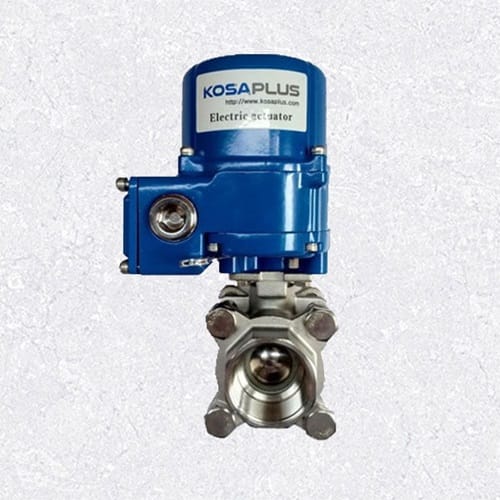

I. Van bi điều khiển điện ON/OFF là gì?

Cấu tạo của van bi điện ON/OFF bao gồm một quả bi trong thân van có khả năng xoay 90 độ, giúp đóng mở hoàn toàn để cho phép hoặc chặn lưu chất. Van hoạt động với các điện áp như 24V, 220V, hoặc 380V, và thường có tín hiệu điều khiển 4-20 mA. Đặc biệt, khi động cơ hoàn tất hành trình, nó sẽ tự động ngắt nguồn điện, giữ cho van ở trạng thái mong muốn mà không gây ra sự cố.

Hiện nay, van bi điện ON/OFF đang được ứng dụng rộng rãi trong nhiều lĩnh vực như công nghiệp nước, dầu khí, hóa chất, dệt may, khai khoáng và sản xuất. Đây được coi là giải pháp hiệu quả để kiểm soát dòng chảy. Công ty thietbidients chúng tôi chuyên nhập khẩu và phân phối các dòng van bi điện từ các thị trường lớn như Hàn Quốc, Đài Loan, Nhật Bản với giá thành ưu đãi nhất hiện nay.

II. Thông số kỹ thuật của van bi điều khiển điện ON/OFF

THÔNG SỐ KỸ THUẬT CHUNG CỦA VAN BI ĐIỀU KHIỂN ĐIỆN ON/OFF NHƯ SAU:

• Kích thước: DN15 đến DN200 hoặc lớn hơn
• Áp suất làm việc: PN10 đến PN40
• Nhiệt độ làm việc: -10°C đến 120°C

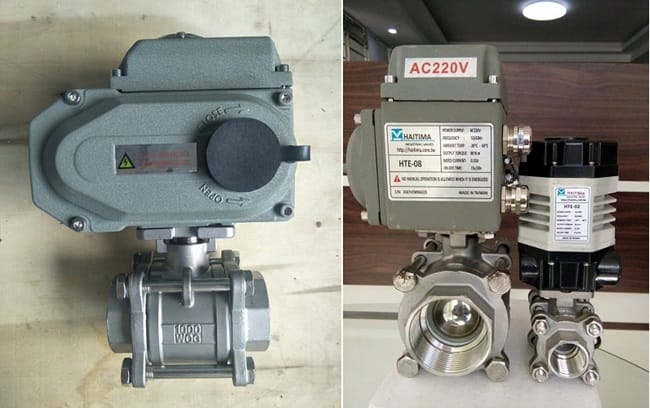

• Điện áp động cơ: 24V AC/DC, 220V AC/DC, 380V AC
• Tín hiệu điều khiến: ON/OFF (mở hoàn toàn hoặc đóng hoàn toàn), tín hiệu 4-20 mA hoặc loại khác
• Thân van: Đồng, thép không gi, nhựa (PVC, CPVC), hoặc vật liệu khác
• Quả bi: Thép không gì hoặc đồng ma chrome
• Gioăng và đệm: Teflon (PTFE), EPDM, NBR hoặc cao su chống ăn mòn khác
• Kết nối: Nối ren (threaded), lắp bích (flanged)
• Cơ cấu điều khiến: Động cơ điện ON/OFF với công tắc hành trình hoặc bộ điều khiển điện tử
• Tiêu chuẩn bảo vệ: IP65, IP67 hoặc cao hơn, tùy thuộc vào môi trường lắp đặt và yêu cầu bảo vệ
• Đặc điểm hoạt động: Mở hoàn toàn hoặc đóng hoàn toàn, góc quay của quả bi khoảng 90 độ
• Chứng nhận và xuất xứ: Nhập khẩu từ Hàn Quốc, Đài Loan, Nhật Bản, đi kèm chứng nhận chất lượng (CO, CQ) và bảo hành

III. Cấu tạo và nguyên lý hoạt động của van bi điều khiển điện ON/OFF

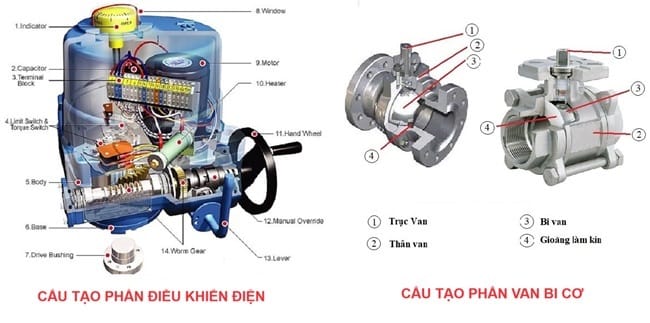

1. Cấu tạo của van bi điều khiển điện ON/OFF

Van bi điều khiển điện ON/OFF có cấu tạo gồm các bộ phận chính sau:

• Thân van (Body): Được làm từ các vật liệu như đồng, inox, gang, thép không gỉ, nhựa… tùy thuộc vào môi trường sử dụng. Thân van có chức năng bảo vệ các bộ phận bên trong và kết nối với hệ thống đường ống.
• Bi van (Ball): Là một quả cầu có lỗ xuyên tâm, được đặt bên trong thân van. Khi bi van quay, lỗ này có thể thẳng hàng hoặc vuông góc với dòng chảy để điều chỉnh trạng thái mở hoặc đóng của van.
• Gioăng làm kín: Thường được làm từ PTFE (Teflon), EPDM, hoặc các loại vật liệu khác có khả năng chịu nhiệt, chịu hóa chất và áp suất cao. Gioăng làm kín giúp ngăn ngừa rò rỉ chất lỏng hoặc khí ra bên ngoài khi van đóng.
• Trục van: Là bộ phận kết nối giữa bi van và bộ điều khiển điện. Trục này truyền động từ bộ điều khiển xuống bi van để thực hiện thao tác đóng/mở.
• Bộ điều khiển điện: Đây là phần quan trọng nhất của van bi điều khiển điện. Bộ điều khiển điện có nhiệm vụ nhận tín hiệu điều khiển từ hệ thống và thực hiện chuyển động quay của trục van, từ đó điều khiển bi van để đóng hoặc mở dòng chảy.

• • Bộ điều khiển điện có các thành phần chính:
    • Motor điện: Chuyển đổi năng lượng điện thành cơ học để quay trục van.
    • Bộ giảm tốc (Gearbox): Giúp điều chỉnh tốc độ quay của trục van và tăng lực mô-men xoắn.
    • Bộ điều khiển (Control Unit): Nhận tín hiệu từ hệ thống và điều khiển motor hoạt động. Với chức năng ON/OFF, bộ điều khiển chỉ có hai trạng thái đóng hoặc mở hoàn toàn.
• Vỏ bảo vệ (Housing/Enclosure): Bảo vệ bộ điều khiển điện khỏi các tác động từ môi trường bên ngoài như bụi, nước, hoặc các yếu tố hóa học. Vỏ bảo vệ thường có tiêu chuẩn chống nước và bụi như IP67 hoặc IP68.
• Kết nối (Connection Type): Van bi có thể được kết nối với đường ống bằng các phương pháp như lắp ren, lắp bích, hoặc kiểu wafer tùy thuộc vào yêu cầu hệ thống.

2. Nguyên lý hoạt động của van bi điều khiển điện ON/OFF

Van bi điều khiển điện ON/OFF hoạt động dựa trên nguyên lý chuyển đổi tín hiệu điện thành chuyển động cơ học để thực hiện việc đóng hoặc mở van hoàn toàn. Khi nhận được tín hiệu điện (thường là 220V hoặc 24V), mô tơ điện sẽ quay và tạo ra lực xoay trục van, làm quay bi van một góc 90 độ để mở hoặc đóng dòng chảy của chất lỏng hoặc khí qua hệ thống. Khi tín hiệu điện được cắt, mô tơ ngừng hoạt động và bi van giữ nguyên vị trí đã được cài đặt (mở hoặc đóng). Chức năng ON/OFF này chỉ cho phép van ở hai trạng thái: hoàn toàn mở hoặc hoàn toàn đóng, phù hợp với các ứng dụng cần kiểm soát đơn giản dòng chảy mà không yêu cầu điều chỉnh lưu lượng.

IV. Một số loại van bi điều khiển điện ON/OFF phổ biến mà chúng tôi cung cấp

• Van bi inox điều khiển điện ON/OFF: Van bi inox điều khiển điện ON/OFF là một loại van bi sử dụng vật liệu inox 304, 316 hoặc các loại thép không gỉ khác, tùy thuộc vào yêu cầu kháng ăn mòn và nhiệt độ cho thân van, bi van, và các bộ phận liên quan, kết hợp với bộ điều khiển điện để thực hiện chức năng đóng mở dòng chảy. Loại van này được sử dụng phổ biến trong các hệ thống yêu cầu tính bền vững, khả năng chống ăn mòn cao và vệ sinh, như trong ngành công nghiệp thực phẩm, dược phẩm, hóa chất và dầu khí.

• Van bi nhựa điều khiển điện ON/OFF: Van bi nhựa điều khiển điện ON/OFF là loại van bi được làm từ các loại nhựa chịu hóa chất cao như PVC, CPVC, PP, PVDF, kết hợp với bộ điều khiển điện để thực hiện chức năng đóng mở dòng chảy. Loại van này thích hợp cho các hệ thống có yêu cầu chống ăn mòn cao, thường được sử dụng trong các ngành công nghiệp hóa chất, xử lý nước, và môi trường.

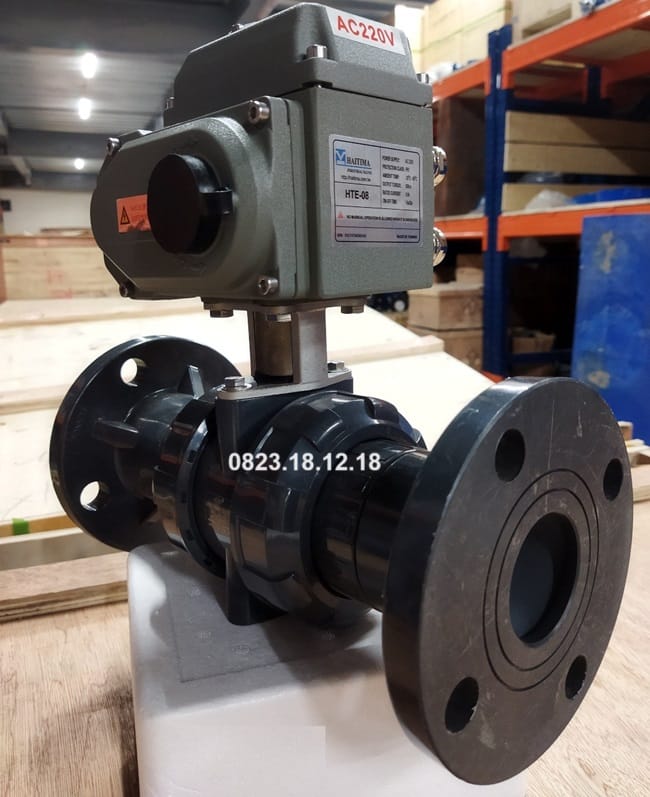

• Van bi thép điều khiển điện ON/OFF: Van bi thép điều khiển điện ON/OFF là loại van bi có thân và các bộ phận chính làm từ thép hoặc thép không gỉ, kết hợp với bộ điều khiển điện để thực hiện chức năng đóng mở dòng chảy một cách tự động. Loại van này được sử dụng rộng rãi trong các ứng dụng công nghiệp yêu cầu độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ cao, như trong ngành dầu khí, hóa chất, và các hệ thống hơi nước.

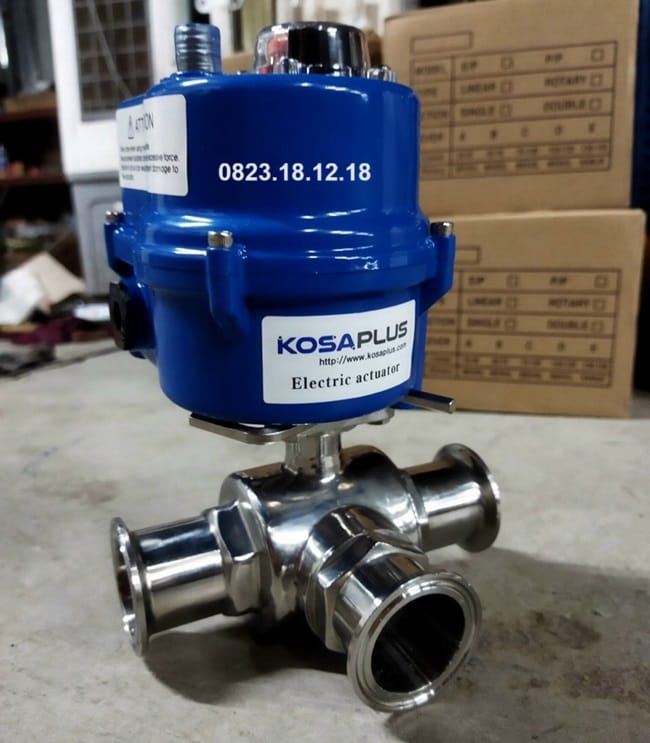

• Van bi vi sinh điều khiển điện ON/OFF: Van bi vi sinh điều khiển điện ON/OFF là loại van bi được thiết kế đặc biệt để đáp ứng các yêu cầu nghiêm ngặt về vệ sinh và an toàn trong các ngành công nghiệp thực phẩm, dược phẩm và các ngành công nghiệp vi sinh. Các van này thường được làm từ thép không gỉ (inox) cao cấp với bề mặt bóng mịn để dễ dàng vệ sinh và ngăn chặn sự phát triển của vi khuẩn.

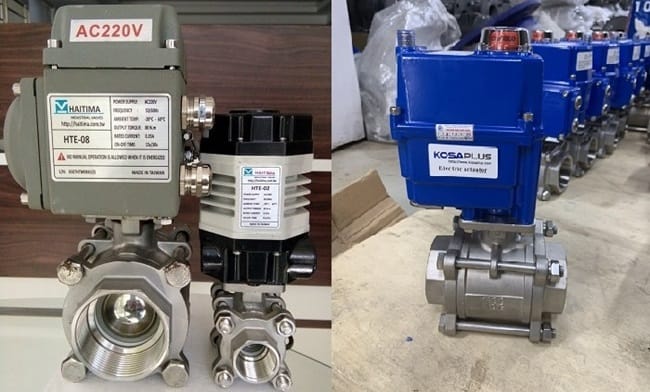

• Van bi điều khiển điện ON/OFF nối ren: Van bi điều khiển điện ON/OFF nối ren là loại van bi được điều khiển tự động bằng bộ điều khiển điện và có kết nối ren để lắp đặt vào hệ thống đường ống. Loại van này được sử dụng rộng rãi trong các ứng dụng công nghiệp và dân dụng vì tính tiện lợi và dễ dàng lắp đặt.

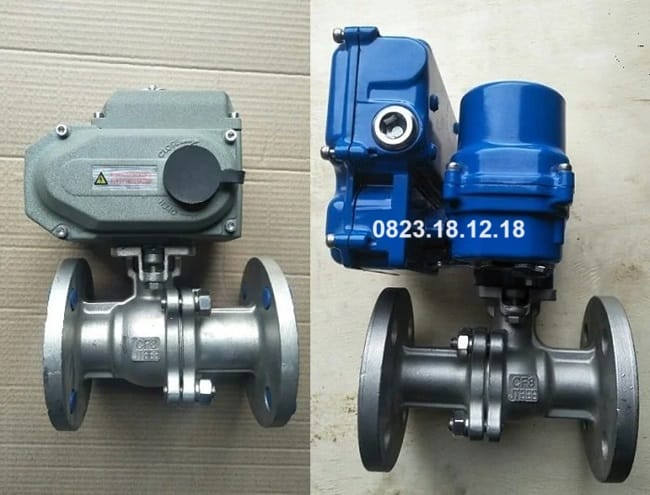

• Van bi điều khiển điện ON/OFF mặt bích: Van bi điều khiển điện ON/OFF mặt bích là loại van bi được điều khiển tự động bằng bộ điều khiển điện và kết nối với hệ thống đường ống bằng phương pháp lắp bích. Loại van này thường được sử dụng trong các hệ thống công nghiệp có yêu cầu về độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ lớn.

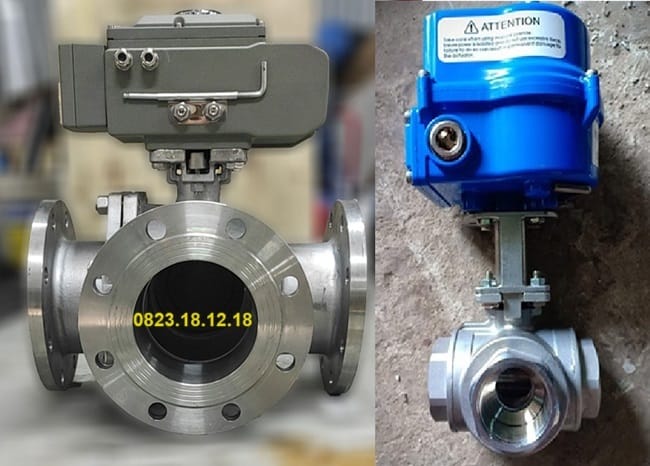

• Van bi điều khiển điện ON/OFF 3 ngã: Van bi điều khiển điện ON/OFF 3 ngã là loại van bi có ba cửa kết nối (inlet và hai outlet) và được điều khiển tự động bằng bộ điều khiển điện để chuyển đổi dòng chảy giữa các cửa. Loại van này thường được sử dụng để phân phối hoặc trộn dòng chảy trong các hệ thống công nghiệp và dân dụng.

V. Ưu điểm và nhược điểm của van bi điều khiển điện ON/OFF

1. Ưu điểm của van bi điều khiển điện ON/OFF

Van bi điều khiển điện ON/OFF có một số ưu điểm đáng chú ý sau:

• Tính tự động hóa cao: Van bi điều khiển điện ON/OFF có thể được điều khiển từ xa thông qua các hệ thống điều khiển tự động, giúp giảm bớt sự cần thiết của việc vận hành thủ công và tăng hiệu suất.
• Đóng mở nhanh chóng: Van bi có khả năng đóng mở nhanh chóng, thường chỉ mất vài giây để chuyển từ trạng thái mở sang đóng và ngược lại. Điều này rất quan trọng trong các ứng dụng yêu cầu phản ứng nhanh.
• Độ kín khít cao: Thiết kế van bi với bi tròn và gioăng làm kín giúp đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ và thất thoát lưu chất.
• Khả năng chịu áp lực và nhiệt độ: Van bi điều khiển điện có thể chịu được áp lực và nhiệt độ cao, phù hợp với nhiều ứng dụng công nghiệp khác nhau, từ xử lý nước đến các hệ thống hóa chất và dầu khí.
• Dễ dàng lắp đặt và bảo trì: Các van bi điều khiển điện được thiết kế để dễ dàng lắp đặt và bảo trì. Kết nối mặt bích hoặc nối ren giúp đơn giản hóa quá trình lắp đặt và thay thế.
• Tính linh hoạt: Có nhiều loại van bi điều khiển điện (một ngã, hai ngã, ba ngã) với các vật liệu khác nhau (thép không gỉ, đồng, nhựa), đáp ứng nhiều yêu cầu ứng dụng khác nhau.
• Khả năng điều chỉnh dòng chảy: Mặc dù là van ON/OFF, một số dòng van bi điều khiển điện có thể được điều chỉnh để hoạt động ở các chế độ khác nhau, như tuyến tính, giúp điều chỉnh dòng chảy một cách linh hoạt.
• Hiệu quả kinh tế: Van bi điều khiển điện có thể giúp giảm chi phí vận hành nhờ vào việc tự động hóa quá trình kiểm soát lưu chất, giảm thiểu công sức và thời gian của người vận hành.
• An toàn: Hệ thống điều khiển điện có thể được tích hợp với các hệ thống an toàn tự động, ngắt van trong các tình huống khẩn cấp, bảo vệ thiết bị và người sử dụng.

2. Nhược điểm của van bi điều khiển điện ON/OFF

• Yêu cầu nguồn điện liên tục: Van bi điều khiển điện cần nguồn điện ổn định để hoạt động. Nếu có sự cố mất điện, van có thể không hoạt động được hoặc dừng ở trạng thái hiện tại, gây ra gián đoạn trong hệ thống.
• Ảnh hưởng của môi trường: Các thành phần điện tử trong bộ điều khiển có thể bị ảnh hưởng bởi môi trường khắc nghiệt như nhiệt độ cực cao, độ ẩm cao, hoặc môi trường ăn mòn, cần có các biện pháp bảo vệ đặc biệt.

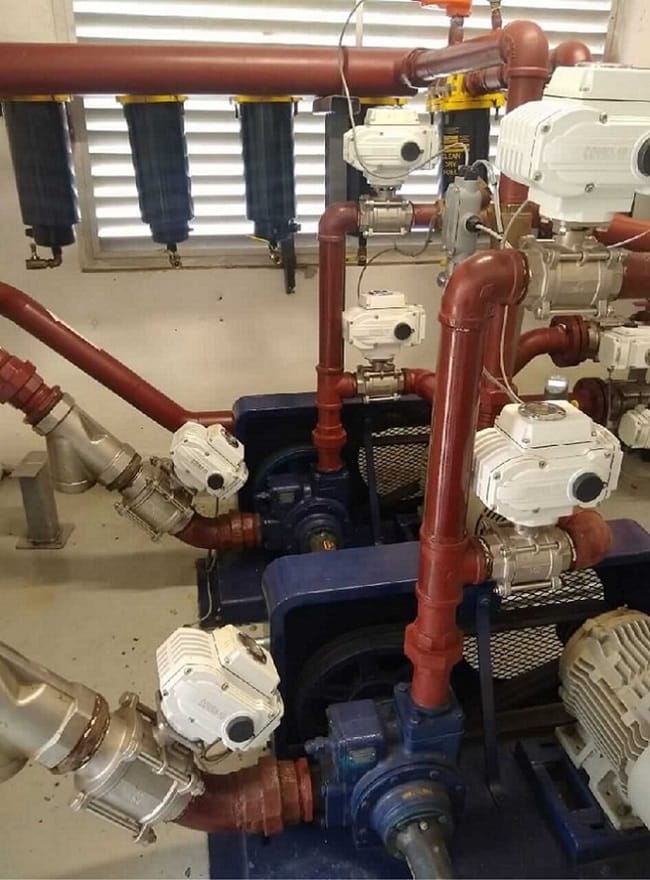

VI. Van bi điều khiển điện ON/OFF có ứng dụng trong thực tế như thế nào?

Van bi điều khiển điện ON/OFF được ứng dụng rộng rãi trong nhiều lĩnh vực và ngành công nghiệp nhờ vào tính tự động hóa, độ kín khít cao, và khả năng đóng/mở nhanh chóng. Dưới đây là một số ứng dụng phổ biến của van bi điều khiển điện ON/OFF:

1. Hệ thống cấp thoát nước:
   • Cấp nước sạch: Sử dụng để kiểm soát dòng chảy trong các hệ thống cấp nước cho các tòa nhà, khu dân cư, và khu công nghiệp.
   • Xử lý nước thải: Dùng trong các hệ thống xử lý nước thải để điều khiển lưu lượng nước qua các giai đoạn xử lý khác nhau.
2. Ngành công nghiệp hóa chất:
   • Dẫn truyền hóa chất: Sử dụng để kiểm soát dòng chảy của các hóa chất trong quá trình sản xuất, đảm bảo an toàn và chính xác.
   • Pha trộn hóa chất: Điều chỉnh dòng chảy của các hóa chất để pha trộn theo tỷ lệ yêu cầu.
3. Hệ thống HVAC (sưởi, thông gió và điều hòa không khí): Điều chỉnh luồng khí: Dùng để kiểm soát luồng khí trong các hệ thống HVAC, giúp duy trì nhiệt độ và chất lượng không khí trong các tòa nhà, phòng sạch, và cơ sở sản xuất.
4. Ngành dầu khí:
   • Dẫn truyền dầu và khí: Sử dụng để kiểm soát dòng chảy của dầu và khí trong các đường ống, bể chứa, và trạm phân phối.
   • Hệ thống an toàn: Dùng trong các hệ thống an toàn để ngắt dòng chảy trong trường hợp khẩn cấp.
5. Ngành thực phẩm và đồ uống:
   • Dẫn truyền nguyên liệu: Sử dụng để kiểm soát dòng chảy của các nguyên liệu lỏng như nước, sữa, bia, và nước giải khát trong quá trình sản xuất.
   • Đảm bảo vệ sinh: Van bi inox đảm bảo vệ sinh và an toàn cho các sản phẩm thực phẩm và đồ uống.
6. Ngành điện tử và bán dẫn: Dẫn truyền khí và hóa chất: Sử dụng trong các quy trình sản xuất bán dẫn để kiểm soát dòng chảy của các khí và hóa chất đặc biệt.
7. Ngành dược phẩm: Quy trình sản xuất dược phẩm: Sử dụng để kiểm soát dòng chảy của các chất lỏng và khí trong các quy trình sản xuất dược phẩm, đảm bảo độ chính xác và vệ sinh.
8. Ngành giấy và bột giấy: Quy trình sản xuất giấy: Sử dụng trong các hệ thống dẫn truyền nước, hóa chất, và bột giấy trong quy trình sản xuất giấy.
9. Hệ thống năng lượng và nhiệt điện: Quy trình làm mát: Sử dụng để kiểm soát dòng chảy của nước làm mát trong các nhà máy nhiệt điện và hệ thống năng lượng.
10. Các ứng dụng khác:
    • Hệ thống tưới tiêu: Sử dụng trong các hệ thống tưới tiêu tự động để điều khiển dòng chảy của nước.
    • Hệ thống phòng cháy chữa cháy: Sử dụng để kiểm soát dòng chảy của nước và chất chữa cháy trong các hệ thống PCCC.

VII. Báo giá sản phẩm van bi điều khiển điện ON/OFF

Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bi điều khiển điện ON/OFF các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
