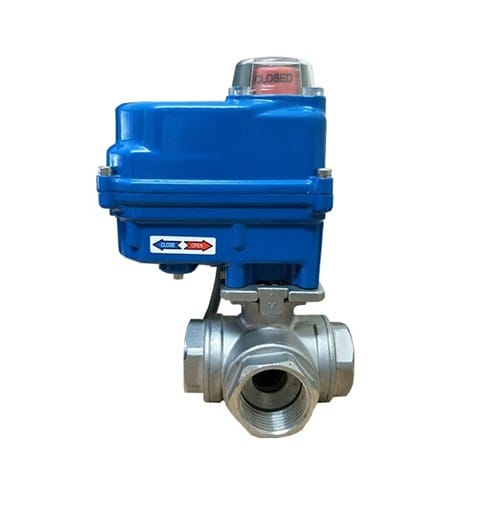

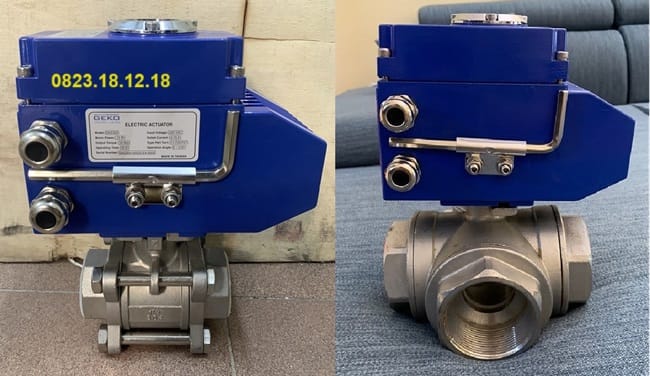

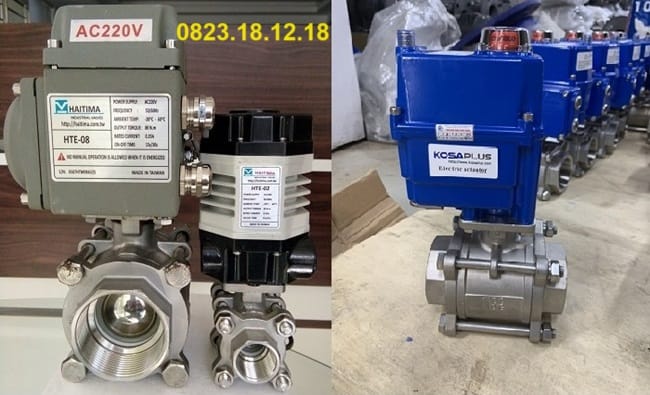

Van bi nối ren điều khiển điện

I. Van bi nối ren điều khiển điện là gì?

Về cấu tạo, van bi ren điều khiển điện sử dụng một trục van quay theo chiều ngang để mở và đóng. Trục van có thể xoay từ 0 đến 90 độ để kiểm soát luồng chất lưu. Vật liệu chế tạo bao gồm nhựa, đồng, thép, inox,… cho phép van hoạt động trong nhiều môi trường khác nhau.

Với ưu điểm về kích thước nhỏ gọn, cách lắp đặt đơn giản và khả năng ứng dụng rộng, van bi ren điều khiển điện đang được sử dụng phổ biến trong các lĩnh vực như xử lý nước, hóa chất, khí nén và nhiều ứng dụng công nghiệp khác.

II. Thông số kỹ thuật của van bi nối ren điều khiển điện

VAN BI NỐI REN ĐIỀU KHIỂN ĐIỆN CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

• Kích thước: DN15 đến DN100 (1/2 inch đến 4 inch)
• Thân van: Đồng, inox (304/316), nhựa (PVC, UPVC, CPVC)
• Bi van: Inox (304/316), đồng, nhựa
• Gioăng làm kín: Teflon (PTFE), EPDM, Viton
• Áp lực làm việc: PN16, PN25 (tùy theo vật liệu và kích thước)
• Nhiệt độ môi trường: -20°C đến 200°C (tùy thuộc vào vật liệu của van)
• Nhiệt độ chất lưu: 0°C đến 180°C (đối với van đồng và inox), 0°C đến 60°C (đối với van nhựa)
• Điện áp tiêu chuẩn: 24V AC/DC, 220V AC
• Điện áp khác (tùy chọn): 110V AC, 380V AC
• Chế độ điều khiển: ON/OFF Mở hoặc đóng hoàn toàn), Tuyến tính Modulating (Điều chỉnh mức mở theo yêu cầu cụ thể (tùy chọn))
• Tiêu chuẩn bảo vệ: IP67: Chống bụi hoàn toàn và chống nước khi ngâm dưới nước ở độ sâu lên đến 1m trong 30 phút; IP68 (tùy chọn): Chống bụi hoàn toàn và chịu nước ở điều kiện ngâm dưới nước liên tục
• Thời gian đóng/mở: 10 – 30 giây (tùy thuộc vào kích thước van và mô-tơ)
• Kết nối: Nối ren tiêu chuẩn ISO 7/1, BSP, NPT (tùy chọn theo yêu cầu)
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu…
• Lĩnh vực sử dụng: Nước sạch, nước thải, hóa chất, khí nén, dầu, gas, và các hệ thống công nghiệp khác.
• Bảo hành 12 tháng, 1 đổi 1

III. Cấu tạo và nguyên lý hoạt động của van bi nối ren điều khiển điện

1. Cấu tạo của van bi nối ren điều khiển điện

Van bi nối ren điều khiển điện có cấu tạo bao gồm nhiều thành phần chính như sau:

• Thân van (Body): Thân van thường được làm từ các vật liệu như đồng, inox (304, 316), hoặc nhựa (PVC, UPVC, CPVC). Thân van có kết cấu chắc chắn, chịu được áp lực và nhiệt độ cao. Phần kết nối của van có ren trong hoặc ren ngoài, phù hợp với các loại ống nối ren.
• Bi van (Ball): Chất liệu bằng Inox, đồng, hoặc nhựa… Bi van là phần chính của van có lỗ xuyên tâm để cho phép hoặc ngăn chặn dòng chảy của chất lỏng hoặc khí. Khi bi van xoay một góc 90 độ, nó sẽ mở hoặc đóng van.
• Gioăng làm kín (Seal/Gasket): Chất liệu: Teflon (PTFE), EPDM, Viton. Gioăng này được đặt giữa bi van và thân van, đảm bảo sự kín khít và ngăn chặn rò rỉ khi van đóng.
• Trục van (Stem/Shaft): Inox, đồng, hoặc nhựa….  Trục van kết nối giữa bi van và bộ điều khiển điện, truyền lực từ bộ điều khiển đến bi van để thực hiện thao tác đóng/mở.
• Bộ điều khiển điện (Electric Actuator): Chất liệu: Hợp kim nhôm, nhựa cứng, hoặc thép không gỉ. Bộ điều khiển điện là phần mô-tơ được cấp nguồn điện (24V, 220V, hoặc 380V) để điều khiển trục van xoay. Bộ điều khiển có thể hoạt động theo chế độ ON/OFF hoặc tuyến tính (điều chỉnh góc mở).
• Kết nối ren (Threaded Connection): Cùng chất liệu với thân van (đồng, inox, nhựa). Phần kết nối ren giúp van dễ dàng lắp đặt vào đường ống mà không cần đến phụ kiện phức tạp. Có thể là ren trong hoặc ren ngoài tùy theo yêu cầu hệ thống.
• Nắp đậy bảo vệ (Cover/Enclosure): được làm từ Nhựa hoặc hợp kim nhôm. Nắp đậy bảo vệ bộ điều khiển điện và các linh kiện bên trong khỏi các tác động từ môi trường như bụi bẩn, nước, hóa chất.
• Chốt an toàn (Safety Lock): Chốt này giúp khóa van ở vị trí mở hoặc đóng nhằm ngăn ngừa việc mở hoặc đóng van ngoài ý muốn.
• Cổng kết nối điều khiển (Control Ports): Cổng kết nối này dùng để kết nối bộ điều khiển điện với hệ thống điều khiển trung tâm hoặc bảng điều khiển từ xa, cho phép theo dõi và điều chỉnh hoạt động của van.
• Tay quay dự phòng (Manual Override): Một số van bi nối ren điều khiển điện có trang bị tay quay dự phòng để thao tác thủ công trong trường hợp mất điện hoặc hỏng hóc bộ điều khiển.

2. Nguyên lý hoạt động của van bi nối ren điều khiển điện

Van bi nối ren điều khiển điện hoạt động dựa trên việc xoay bi van bên trong bằng sự điều khiển của một mô-tơ điện. Khi có dòng điện, bộ điều khiển điện kích hoạt, quay trục van và bi van để mở hoặc đóng van, điều chỉnh dòng chảy của chất lỏng hoặc khí. Khi điện bị ngắt, van giữ nguyên vị trí cho đến khi có tín hiệu mới từ hệ thống điều khiển. Dưới đây là các bước cơ bản về nguyên lý hoạt động:

IV. Một số loại van bi nối ren điều khiển điện phổ biến trên thị trường hiện nay

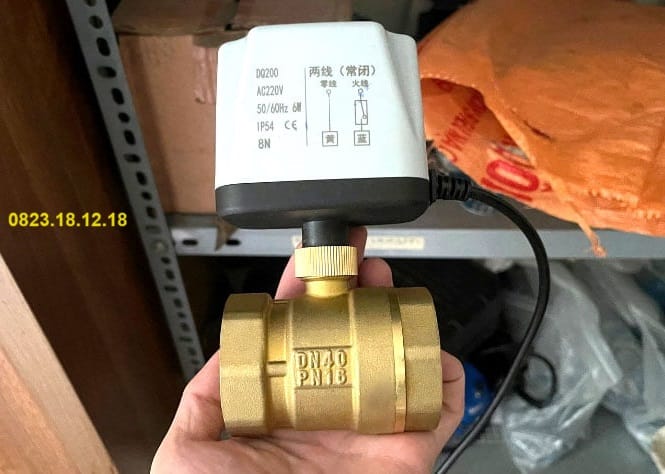

1. Van bi đồng nối ren điều khiển điện

Van bi đồng nối ren điều khiển điện là một loại van bi được chế tạo từ đồng, sử dụng kết nối ren và được điều khiển tự động bằng bộ điều khiển điện. Loại van này thường được sử dụng trong các hệ thống cấp nước, xử lý nước thải, hệ thống khí nén, và các ứng dụng công nghiệp khác.

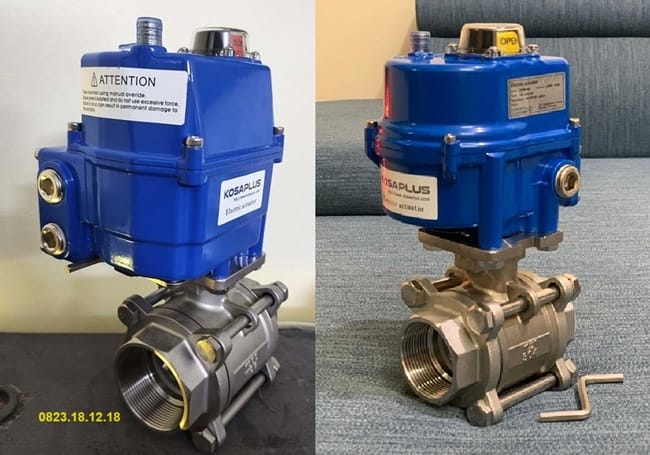

2. Van bi inox nối ren điều khiển điện

Van bi inox nối ren điều khiển điện là một loại van bi được chế tạo từ chất liệu inox (thép không gỉ) với các loại phổ biến như inox 304, 316, có kết nối ren và được điều khiển bằng bộ điều khiển điện. Loại van này được sử dụng rộng rãi trong các hệ thống yêu cầu độ bền cao, khả năng chống ăn mòn tốt, và hoạt động ổn định trong các môi trường khắc nghiệt.

3. Van bi nhựa nối ren điều khiển điện

Van bi nhựa nối ren điều khiển điện là loại van bi được làm từ vật liệu nhựa, kết nối với đường ống thông qua phương pháp nối ren và được điều khiển tự động bằng bộ điều khiển điện. Loại van này thích hợp cho các ứng dụng trong môi trường có tính ăn mòn cao, như xử lý hóa chất, nước thải, và các hệ thống dẫn chất lỏng hoặc khí không yêu cầu khả năng chịu nhiệt và áp lực cao.

Thân van được làm từ các loại nhựa như PVC, UPVC, CPVC hoặc PP, những vật liệu này có khả năng chống ăn mòn hóa học rất tốt và chịu được nhiệt độ vừa phải.

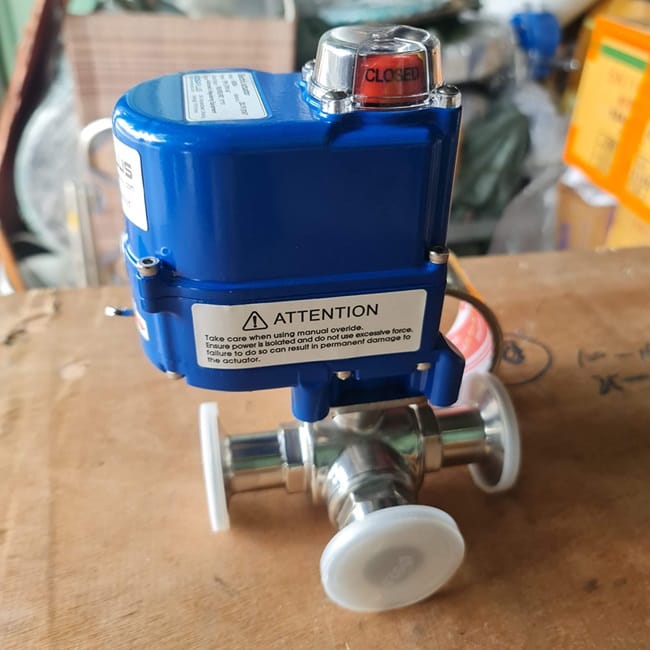

4. Van bi nối ren điều khiển điện vi sinh

Van bi nối ren điều khiển điện vi sinh là loại van bi được thiết kế đặc biệt để sử dụng trong các ứng dụng yêu cầu vệ sinh cao, chẳng hạn như trong ngành công nghiệp thực phẩm, dược phẩm, và sản xuất đồ uống. Loại van này có kết cấu từ các vật liệu an toàn, không gây ô nhiễm sản phẩm và dễ dàng vệ sinh, bảo trì. Van được kết nối với hệ thống đường ống bằng phương pháp nối ren và điều khiển bằng bộ điều khiển điện.

Thân van được làm từ inox vi sinh, thường là inox 316L hoặc 304. Loại inox này có bề mặt nhẵn mịn, chống ăn mòn cao và không gây phản ứng với các sản phẩm trong quá trình vận hành. Bề mặt van thường được xử lý đánh bóng để đảm bảo vệ sinh.

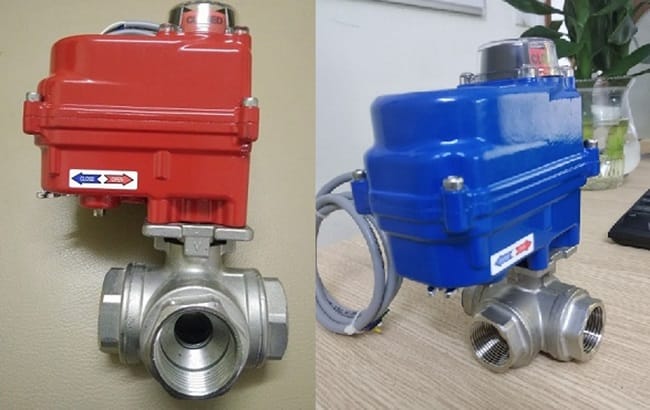

5. Van bi nối ren điều khiển điện 3 ngã

Van bi nối ren điều khiển điện 3 ngã là loại van bi có khả năng điều khiển dòng chảy qua ba hướng khác nhau, giúp chuyển hướng hoặc phân phối chất lỏng hoặc khí giữa các ống hoặc đường ống khác nhau. Loại van này được điều khiển bằng bộ điều khiển điện và kết nối với hệ thống đường ống thông qua phương pháp nối ren.

Thân van thường được làm từ các vật liệu như đồng, inox, hoặc nhựa, tùy thuộc vào yêu cầu về áp lực, nhiệt độ, và khả năng chống ăn mòn. Van bi 3 ngã có cấu trúc phân nhánh với ba đầu nối, cho phép luồng chất lỏng hoặc khí di chuyển qua ba hướng khác nhau.

6. Van bi nối ren điều khiển điện tuyến tính

Van bi nối ren điều khiển điện tuyến tính là loại van bi được điều khiển bằng cách sử dụng bộ điều khiển điện, có khả năng điều chỉnh lưu lượng qua van theo cách tuyến tính, tức là mở hoặc đóng theo tỷ lệ chính xác hơn so với kiểu ON/OFF truyền thống.

Thân van thường được làm từ các vật liệu như đồng, inox, hoặc nhựa, tùy thuộc vào yêu cầu về áp lực, nhiệt độ và khả năng chống ăn mòn. Thân van nối với đường ống thông qua phương pháp nối ren.

7. Van bi nối ren điều khiển điện on/off

Van bi nối ren điều khiển điện ON/OFF là một loại van bi được điều khiển bằng bộ điều khiển điện và hoạt động theo nguyên lý bật/tắt (ON/OFF), đóng hoàn toàn hoặc mở hoàn toàn. Đây là một trong những loại van được sử dụng phổ biến trong nhiều hệ thống công nghiệp để kiểm soát dòng chảy của chất lỏng hoặc khí.

8. Van bi nối ren điều khiển điện Đài Loan

Van bi nối ren điều khiển điện Đài Loan là loại van bi được sản xuất tại Đài Loan với hệ thống điều khiển điện. Đây là sản phẩm nổi bật với chất lượng cao và được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.

Thân van thường được làm từ các vật liệu như đồng, inox, hoặc nhựa, tùy thuộc vào yêu cầu về áp lực, nhiệt độ và khả năng chống ăn mòn. Van bi nối ren điều khiển điện từ Đài Loan được thiết kế với hai hoặc ba cổng kết nối qua phương pháp nối ren, dễ dàng lắp đặt và bảo trì.

9. Van bi nối ren điều khiển điện Hàn Quốc

Van bi nối ren điều khiển điện Hàn Quốc là một loại van bi được sản xuất tại Hàn Quốc, sử dụng hệ thống điều khiển điện để điều chỉnh trạng thái mở hoặc đóng của van. Loại van này nổi bật với chất lượng cao, độ bền và độ tin cậy, phù hợp cho nhiều ứng dụng công nghiệp.

V. Tại sao nên mua van bi nối ren điều khiển điện?

Việc chọn mua van bi nối ren điều khiển điện có thể mang lại nhiều lợi ích, đặc biệt là trong các hệ thống công nghiệp và dân dụng yêu cầu điều khiển chính xác và tự động. Dưới đây là những lý do tại sao bạn nên cân nhắc mua van bi nối ren điều khiển điện:

1. Tự động hóa và Tiết kiệm Nhân Công

• Điều khiển tự động: Van bi điều khiển điện cho phép tự động hóa quá trình điều khiển dòng chảy mà không cần sự can thiệp của con người, giúp tiết kiệm thời gian và công sức.
• Khả năng tích hợp: Có thể dễ dàng tích hợp vào các hệ thống điều khiển tự động và hệ thống SCADA để quản lý từ xa.

2. Chính Xác và độ bền cao

• Điều chỉnh chính xác: Van bi điều khiển điện cung cấp khả năng điều chỉnh chính xác lưu lượng của chất lỏng hoặc khí, đảm bảo hiệu suất hệ thống ổn định.
• Độ bền cao: Van bi với bộ điều khiển điện thường có thiết kế bền bỉ, giảm thiểu sự cố và cần ít bảo trì hơn so với các phương pháp điều khiển cơ học.

3. Dễ Dàng Lắp Đặt và Bảo Trì

• Kết nối ren: Việc kết nối với đường ống qua phương pháp nối ren giúp việc lắp đặt và bảo trì trở nên đơn giản hơn, tiết kiệm thời gian và chi phí.
• Thay thế dễ dàng: Nếu cần thay thế, việc tháo lắp van bi nối ren thường dễ hơn so với các kiểu kết nối khác.

4. Tính Linh Hoạt và Đa Dạng

• Ứng dụng rộng: Van bi nối ren điều khiển điện có thể được sử dụng trong nhiều loại hệ thống như xử lý nước, HVAC, công nghiệp thực phẩm, dược phẩm, và nhiều lĩnh vực khác.
• Chọn lựa vật liệu: Có sẵn với nhiều loại vật liệu như đồng, inox, hoặc nhựa, phù hợp với các yêu cầu về môi trường và áp lực làm việc khác nhau.

5. Đảm Bảo An Toàn và Tiết Kiệm Năng Lượng

• Giảm rủi ro: Van bi điều khiển điện giúp giảm nguy cơ lỗi điều khiển do sự can thiệp thủ công, nâng cao độ an toàn cho hệ thống.
• Tiết kiệm năng lượng: Với khả năng điều chỉnh chính xác, van bi có thể giúp tối ưu hóa mức tiêu thụ năng lượng trong hệ thống.

6. Dễ Dàng Quản Lý và Giám Sát

• Tích hợp dễ dàng với hệ thống điều khiển từ xa: Bạn có thể giám sát và điều chỉnh van từ xa qua các hệ thống điều khiển trung tâm hoặc phần mềm SCADA.
• Chức năng báo lỗi: Nhiều bộ điều khiển điện cung cấp chức năng báo lỗi hoặc cảnh báo khi có sự cố, giúp dễ dàng quản lý và bảo trì.

7. Chất lượng và Hiệu Suất Cao

• Sản phẩm chất lượng: Các sản phẩm van bi điều khiển điện từ các nhà sản xuất uy tín thường có chất lượng cao và được kiểm tra nghiêm ngặt trước khi phân phối.
• Hiệu suất ổn định: Được thiết kế để hoạt động ổn định trong nhiều điều kiện làm việc khác nhau, đảm bảo hiệu suất hệ thống không bị ảnh hưởng.

8. Kinh Tế và Tiết Kiệm Chi Phí

• Giảm chi phí vận hành: Việc tự động hóa giúp giảm chi phí liên quan đến nhân công và quản lý hệ thống.
• Hiệu suất lâu dài: Van bi điều khiển điện thường có tuổi thọ cao và ít phải thay thế, giúp tiết kiệm chi phí lâu dài.

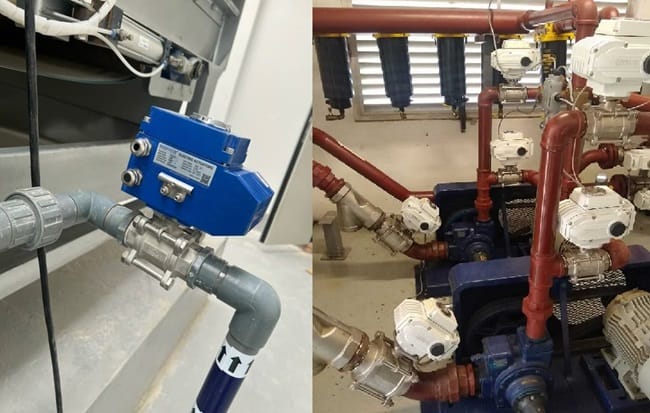

VI. Ứng dụng thực tế của van bi nối ren điều khiển điện

Van bi nối ren điều khiển điện được ứng dụng rộng rãi trong nhiều lĩnh vực và hệ thống khác nhau nhờ vào khả năng điều khiển chính xác, tự động và dễ dàng tích hợp vào các hệ thống điều khiển. Dưới đây là một số ứng dụng thực tế phổ biến:

1. Hệ Thống Xử Lý Nước

• Xử lý nước sạch: Van bi nối ren điều khiển điện được sử dụng để kiểm soát lưu lượng và áp suất của nước trong các nhà máy xử lý nước sạch.
• Xử lý nước thải: Trong hệ thống xử lý nước thải, van bi giúp điều chỉnh dòng chảy của nước thải qua các giai đoạn xử lý khác nhau.

2. Hệ Thống HVAC (Điều Hòa Không Khí và Sưởi Ấm)

• Điều chỉnh lưu lượng nước: Trong các hệ thống điều hòa không khí và sưởi ấm, van bi điều khiển điện quản lý lưu lượng nước nóng hoặc lạnh qua các bộ trao đổi nhiệt và thiết bị điều hòa.
• Quản lý khí: Van bi có thể điều chỉnh lưu lượng không khí trong các hệ thống thông gió và điều hòa không khí.

3. Ngành Công Nghiệp Thực Phẩm và Đồ Uống

• Xử lý và vận chuyển chất lỏng: Trong ngành công nghiệp thực phẩm và đồ uống, van bi nối ren điều khiển điện điều khiển lưu lượng của nước, sữa, nước trái cây, hoặc các nguyên liệu khác.
• Công thức tự động: Giúp tự động hóa việc pha chế và phối trộn các thành phần trong quy trình sản xuất thực phẩm.

4. Ngành Công Nghiệp Hóa Chất

• Kiểm soát hóa chất: Van bi được sử dụng để điều chỉnh lưu lượng hóa chất trong các quy trình sản xuất hoặc xử lý hóa chất, giúp duy trì an toàn và hiệu quả.

5. Ngành Công Nghiệp Dược Phẩm

• Công thức và đóng gói: Trong ngành công nghiệp dược phẩm, van bi điều khiển điện giúp điều chỉnh dòng chảy của các chất lỏng trong quy trình sản xuất và đóng gói thuốc.
• Xử lý các chất lỏng nhạy cảm: Đảm bảo sự chính xác và an toàn khi xử lý các chất lỏng nhạy cảm và yêu cầu vệ sinh cao.

6. Hệ Thống Năng Lượng

• Dự án năng lượng: Trong các nhà máy điện hoặc hệ thống năng lượng, van bi điều khiển điện có thể kiểm soát dòng chảy của các chất lỏng như nước làm mát hoặc nhiên liệu.
• Năng lượng tái tạo: Được sử dụng trong các hệ thống năng lượng tái tạo như năng lượng mặt trời và gió để điều chỉnh lưu lượng của các chất lỏng hoặc khí.

7. Hệ Thống Tưới Tiêu

• Tưới cây: Van bi điều khiển điện giúp điều chỉnh lưu lượng nước trong các hệ thống tưới tiêu tự động cho vườn cây, trang trại, hoặc công viên.
• Quản lý hiệu quả: Đảm bảo rằng lượng nước cung cấp là chính xác và phù hợp với nhu cầu của từng khu vực.

8. Hệ Thống Điều Khiển Nhiệt Độ

• Điều chỉnh nhiệt độ: Trong các hệ thống điều khiển nhiệt độ, van bi điều khiển điện có thể điều chỉnh lưu lượng của nước nóng hoặc lạnh qua các bộ trao đổi nhiệt để duy trì nhiệt độ ổn định.

9. Hệ Thống Công Nghiệp Khác

• Tự động hóa quy trình: Van bi nối ren điều khiển điện cũng được sử dụng trong các quy trình tự động hóa khác như trong ngành công nghiệp giấy, dệt may, và chế biến thực phẩm.

10. Ứng Dụng Trong Các Tòa Nhà Thông Minh

• Điều khiển thông minh: Trong các hệ thống tòa nhà thông minh, van bi điều khiển điện giúp quản lý các chức năng như hệ thống nước nóng, lạnh, và điều hòa không khí, đồng thời có thể được điều khiển từ xa thông qua các hệ thống quản lý tòa nhà thông minh.

VII. Báo giá sản phẩm van bi nối ren điều khiển điện

Công ty thietbidienTS chuyên cung cấp các sản phẩm Van bi nối ren điều khiển điện các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
