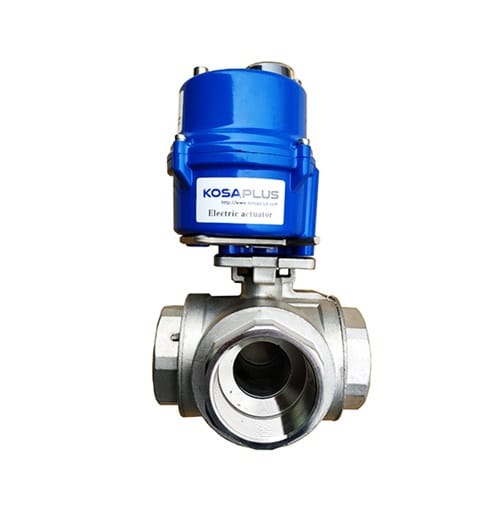

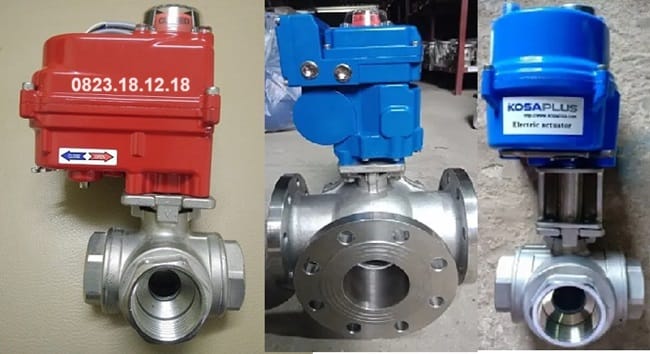

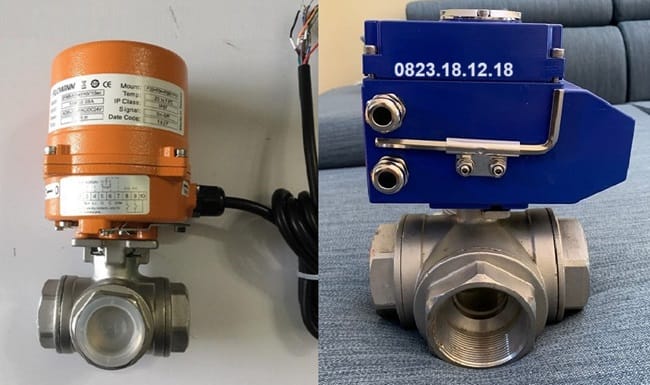

Van bi 3 ngã điều khiển điện

I. Tìm hiểu về van bi 3 ngã điều khiển điện

Van bi 3 ngã điều khiển điện là một loại van vông nghiệp quan trọng trong các hệ thống đường ống với nhiều đường kết nối. Van này có chức năng điều khiển lưu lượng lưu chất qua ba cửa khác nhau, giúp lưu thông hoặc ngăn chặn dòng chảy tùy theo yêu cầu của hệ thống. Được điều khiển bởi bộ điều khiển điện với các mức điện áp phổ biến như 24V, 220V, và 380V, van bi 3 ngã điều khiển điện cho phép thực hiện các thao tác mở và đóng một cách dễ dàng và chính xác.

Thân van thường được chế tạo từ các vật liệu như inox, nhựa, gang… Có hai loại chính là van bi điều khiển tuyến tính (cho phép điều chỉnh góc mở từ từ) và van bi điều khiển ON/OFF (chỉ có hai trạng thái mở hoặc đóng hoàn toàn). Một điểm nổi bật của van bi điều khiển điện là khả năng tự động ngắt điện khi hoàn thành một hành trình đóng hoặc mở, giúp bảo vệ hệ thống và tăng độ bền của thiết bị. Van có hai kiểu cấu trúc chính là dạng chữ L và dạng chữ T, mỗi kiểu có cách hoạt động và ứng dụng khác nhau.

Van bi 3 cửa điều khiển điện được sử dụng để kiểm soát quá trình đóng mở và điều tiết lưu lượng qua ba hướng khác nhau. Thường có hai loại kết nối: kết nối ren trong và kết nối mặt bích, phù hợp với nhiều loại hệ thống đường ống khác nhau. Van này có thể được nhập khẩu chính hãng từ các quốc gia như Đài Loan và Hàn Quốc, Nhật Bản…Thời gian đóng mở của van dao động từ 8 đến 25 giây, tùy thuộc vào nhà sản xuất và loại mô tơ điện được sử dụng. Van này được ứng dụng rộng rãi trong các môi trường như nước, hóa chất, hơi nóng, khí nén và các chất lỏng khác.

II. Thông số kỹ thuật của van bi 3 ngã điều khiển điện

VAN BI 3 NGÃ ĐIỀU KHIỂN ĐIỆN CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

• Kích Cỡ (Size): Từ DN15 (1/2 inch) đến DN300 (12 inch) hoặc lớn hơn.
• Áp Suất Làm Việc (Working Pressure): Thông thường từ PN10 đến PN40 hoặc cao hơn, tùy thuộc vào vật liệu và thiết kế van.
• Nhiệt Độ Làm Việc (Working Temperature): Từ -20°C đến 150°C, hoặc cao hơn tùy thuộc vào vật liệu chế tạo và yêu cầu cụ thể của hệ thống.
• Vật Liệu Chế Tạo (Material):
  • Thân Van: Inox 304, Inox 316, Gang, Nhựa PVC/CPVC/PP.
  • Bi Van: Thường làm từ inox, hợp kim đồng, nhựa, tùy theo ứng dụng.
  • Gioăng và Seal: PTFE, EPDM, Viton, Teflon.
• Điện Áp Điều Khiển (Control Voltage): 24V AC/DC, 220V AC, 380V AC, hoặc các mức điện áp khác theo yêu cầu.
• Thời Gian Đóng Mở (Opening/Closing Time): Khoảng từ 8 giây đến 25 giây, tùy vào loại mô tơ và cấu hình điều khiển.
• Loại Điều Khiển (Control Type):

• • ON/OFF: Điều khiển mở hoàn toàn hoặc đóng hoàn toàn.
  • Tuyến Tính: Điều chỉnh góc mở từ 0° đến 90° hoặc nhiều mức độ khác.
• Kết Nối (Connection):

• • Ren: Kết nối ren trong hoặc ren ngoài.
  • Mặt Bích: Kết nối mặt bích theo tiêu chuẩn DIN, ANSI, hoặc JIS.
• Dạng Van (Valve Type):
  • Dạng Chữ L (L-Port): Cho phép chia hướng lưu chất.
  • Dạng Chữ T (T-Port): Cho phép chia hướng lưu chất và điều chỉnh lưu lượng qua ba hướng.
• Tiêu Chuẩn Bảo Vệ (Protection Rating): Thường đạt tiêu chuẩn IP65 hoặc IP67 để bảo vệ chống bụi và nước.
• Điều Khiển Tự Động: Có khả năng tự động ngắt điện khi hoàn thành hành trình đóng hoặc mở.

III. Cấu tạo và nguyên lý hoạt động của van bi 3 ngã điều khiển điện

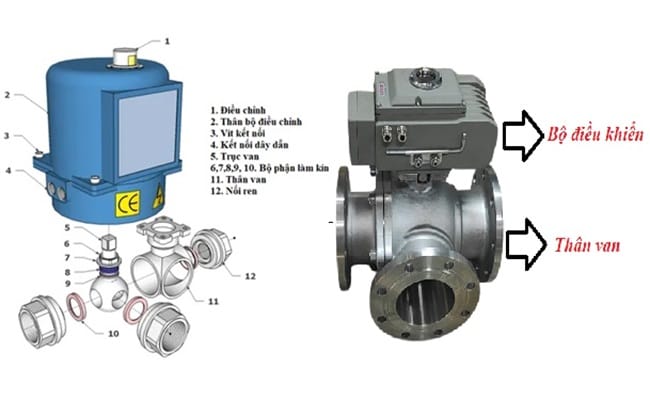

1. Cấu tạo của van bi 3 ngã điều khiển điện

Van bi 3 cửa điều khiển điện có cấu tạo gồm các thành phần chính sau đây:

• Thân Van (Valve Body): Thân van thường được làm từ các vật liệu bền như inox (304, 316), gang, hoặc nhựa (PVC, CPVC, PP). Chất liệu chọn lựa phụ thuộc vào môi trường làm việc và loại chất lỏng hoặc khí cần kiểm soát. Thân van Có dạng hình chữ L hoặc chữ T để cho phép chia hoặc điều chỉnh dòng chảy qua ba cửa.
• Bi Van (Ball): Thường làm từ inox, hợp kim đồng hoặc nhựa, bi van có chức năng mở hoặc đóng đường lưu chất. Bi van có thể được thiết kế với các cửa van khác nhau để đáp ứng yêu cầu điều khiển lưu lượng. Bi van có thể là dạng bi rỗng hoặc bi đặc tùy thuộc vào ứng dụng và yêu cầu về lưu lượng.
• Trục Van (Valve Shaft): Thường làm từ inox hoặc thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn. Trục kết nối bi van với bộ điều khiển, cho phép bi van quay từ 0° đến 90° để điều chỉnh lưu lượng hoặc đóng mở hoàn toàn.
• Bộ Điều Khiển Điện (Electric Actuator): Vỏ bộ điều khiển thường làm từ nhôm hoặc nhựa bền, tùy thuộc vào yêu cầu về độ bền và môi trường làm việc. Có thể hoạt động với điện áp 24V AC/DC, 220V AC, hoặc 380V AC. Bộ điều khiển điều khiển động cơ để thực hiện các thao tác mở hoặc đóng van. Có thể là loại điều khiển ON/OFF hoặc tuyến tính để điều chỉnh góc mở.
• Gioăng và Seal (Seals and Gaskets): Các gioăng và seal thường được làm từ PTFE, EPDM, Viton hoặc cao su chịu nhiệt để đảm bảo kín và chống rò rỉ chất lỏng hoặc khí, Đảm bảo sự kín khít giữa các phần của van và ngăn không cho lưu chất rò rỉ ra ngoài.
• Cơ Cấu Kết Nối (Connection Structure): Kết nối Ren: Van có thể được lắp bằng cách nối ren trong hoặc ren ngoài, giúp dễ dàng kết nối với hệ thống đường ống. Kết nối Mặt Bích: Một số loại van có thể được lắp bằng mặt bích, phù hợp cho các ứng dụng cần kết nối chắc chắn hơn.
• Công Tắc và Đèn Báo (Switches and Indicators): Một số bộ điều khiển điện được trang bị công tắc hoặc đèn báo để cung cấp thông tin về trạng thái của van (mở, đóng hoặc lỗi).

2. Nguyên lý hoạt động của van bi 3 ngã điều khiển điện

Nguyên lý hoạt động của van bi 3 ngã điều khiển điện dựa trên cơ chế điều khiển từ xa để kiểm soát dòng chảy của chất lỏng hoặc khí qua ba cửa của van. Van bi 3 ngã điều khiển điện hoạt động bằng cách sử dụng mô tơ điện để điều khiển sự xoay của bi van. Điều này cho phép van chuyển hướng hoặc điều chỉnh lưu lượng của chất lỏng hoặc khí qua ba cửa của van, với khả năng hoạt động trong các chế độ ON/OFF hoặc tuyến tính, tùy thuộc vào yêu cầu ứng dụng.

• Điều Khiển ON/OFF: Trong chế độ ON/OFF, van chỉ có hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Khi mô tơ điện nhận tín hiệu để mở van, bi van xoay đến vị trí cho phép lưu chất chảy qua. Khi tín hiệu là để đóng van, bi van xoay về vị trí chặn toàn bộ lưu chất.
• Điều Khiển Tuyến Tính: Trong chế độ tuyến tính, van có khả năng điều chỉnh góc mở từ 0° đến 90°, cho phép kiểm soát chính xác lưu lượng chất lỏng hoặc khí qua van. Đây là chức năng đặc biệt cho phép điều chỉnh lưu lượng theo mức độ mong muốn.

IV. Một số loại van bi 3 ngã điều khiển điện phổ biến mà chúng tôi cung cấp

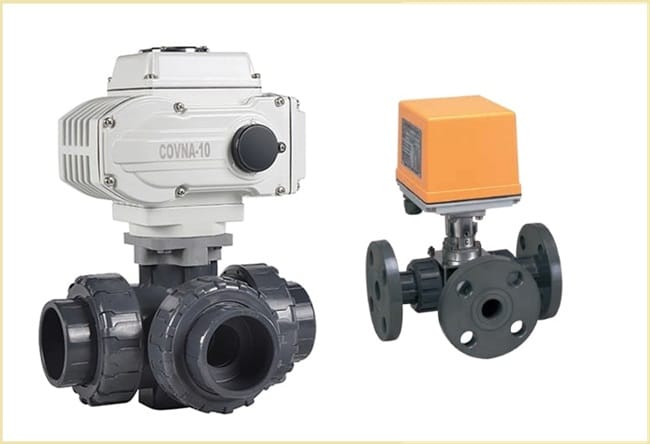

• Van bi 3 ngã nhựa điều khiển điện: Van bi 3 ngã nhựa điều khiển điện là một thiết bị quan trọng trong các hệ thống công nghiệp và xử lý, đặc biệt là khi làm việc với các chất lỏng và khí có tính ăn mòn cao. Thân Van: Được làm từ nhựa chịu hóa chất như PVC, CPVC, hoặc UPVC. Nhựa giúp van chống lại sự ăn mòn và hóa chất, phù hợp với các ứng dụng yêu cầu chống ăn mòn. Bộ Điều Khiển Điện: Gắn trên trục van, có thể điều khiển bằng điện áp 24V, 220V hoặc 380V. Bộ điều khiển có thể là kiểu ON/OFF hoặc tuyến tính, tùy thuộc vào nhu cầu điều chỉnh lưu lượng.

• Van bi 3 ngã inox điều khiển điện: Van bi 3 ngã inox điều khiển điện là một thiết bị quan trọng trong các hệ thống công nghiệp và xử lý, đặc biệt là trong các môi trường yêu cầu độ bền cao và khả năng chống ăn mòn. Thân Van: Được làm từ inox 304 hoặc inox 316, các vật liệu này có khả năng chống ăn mòn, chịu nhiệt tốt và độ bền cao. Bộ Điều Khiển Điện: Được gắn trực tiếp trên trục van, có thể là loại ON/OFF hoặc tuyến tính, sử dụng điện áp 24V, 220V hoặc 380V.

• Van bi đồng 3 ngã điều khiển điện: Van bi đồng 3 ngã điều khiển điện là loại van bi được thiết kế với ba cửa và được điều khiển bằng điện. Thân Van có chất liệu Đồng hoặc hợp kim đồng. Đồng có tính dẫn nhiệt và dẫn điện tốt, đồng thời có khả năng chống ăn mòn và oxy hóa tốt trong nhiều môi trường làm việc.

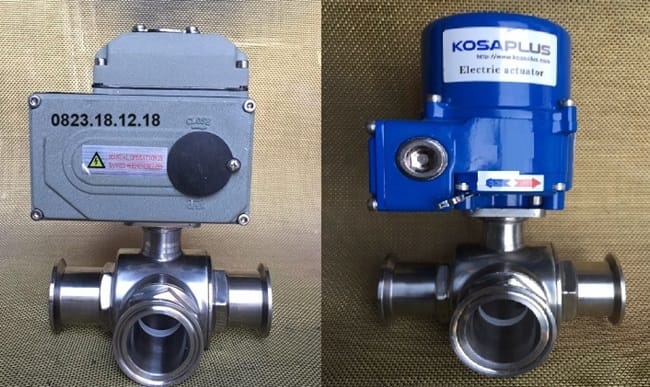

• Van bi 3 ngã điều khiển điện vi sinh: Van bi 3 ngã điều khiển điện vi sinh là một thiết bị quan trọng trong các hệ thống yêu cầu tiêu chuẩn vệ sinh cao, như trong ngành thực phẩm, dược phẩm, và hóa chất. Loại van này được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe về vệ sinh và hiệu suất. Thân Van: bề mặt thân van nhẵn, được làm từ inox 316L, một loại inox có khả năng chống ăn mòn và kháng hóa chất tốt nhất, đồng thời đảm bảo vệ sinh sạch sẽ.

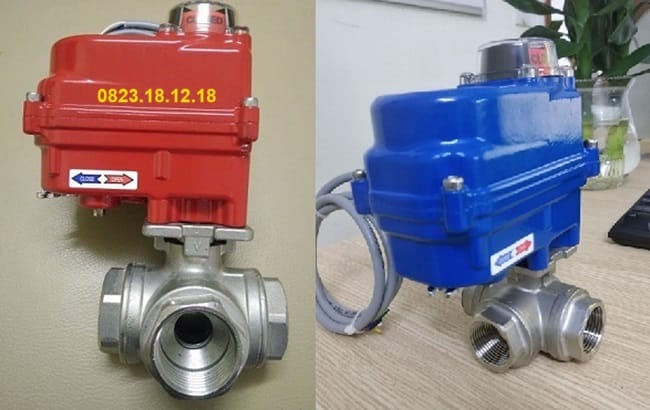

• Van bi 3 ngã điều khiển điện nối ren: Van bi 3 ngã điều khiển điện nối ren là một loại van bi có ba cửa được điều khiển bằng điện và kết nối với đường ống thông qua phương pháp nối ren. Đây là thiết bị quan trọng trong các hệ thống điều khiển lưu lượng chất lỏng hoặc khí, cho phép chuyển hướng và phân phối lưu chất trong nhiều hướng khác nhau.

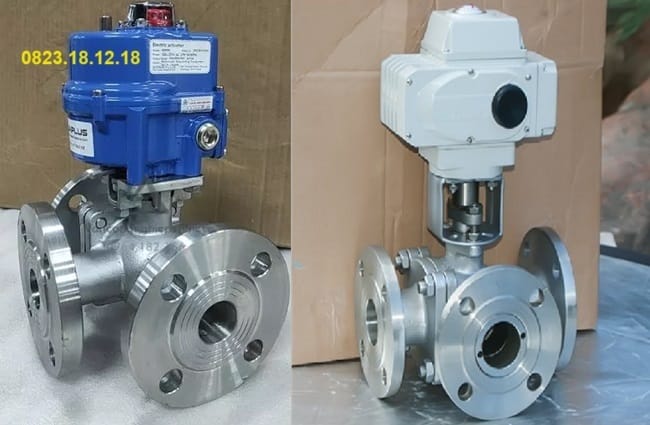

• Van bi 3 ngã điều khiển điện lắp bích: Van bi 3 ngã điều khiển điện lắp bích là một loại van bi được thiết kế với ba cửa và điều khiển bằng điện. Loại van này sử dụng kết nối lắp bích để kết nối với các đường ống, giúp tạo ra một hệ thống chắc chắn và dễ dàng trong việc lắp đặt và bảo trì.

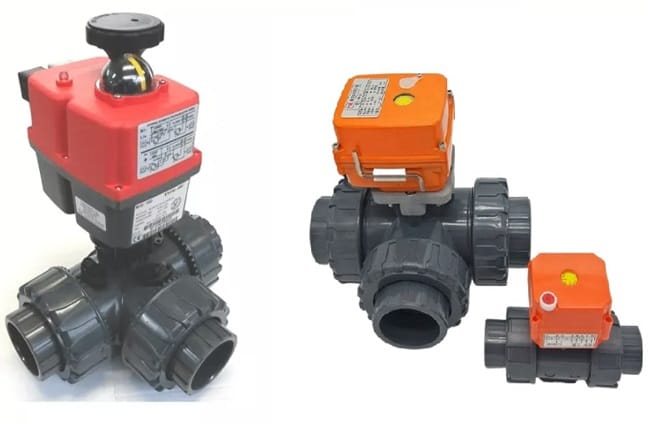

• Van bi 3 ngã điều khiển điện rắc co: Van bi 3 ngã điều khiển điện rắc co là một loại van bi ba ngã được thiết kế để điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống bằng cách sử dụng một bộ điều khiển điện. Van này sử dụng phương pháp kết nối rắc co, thường là dạng kết nối nhanh hoặc khớp nối, giúp lắp đặt và tháo gỡ dễ dàng và nhanh chóng.

• Van bi 3 ngã điều khiển điện ON/OFF: Van bi 3 ngã điều khiển điện ON/OFF là một loại van bi có ba cửa được điều khiển bởi một bộ điều khiển điện, hoạt động theo nguyên lý ON/OFF. Thân Van: Được làm từ các vật liệu như inox, gang, nhựa hoặc thép, tùy thuộc vào yêu cầu của ứng dụng và môi trường làm việc. Bộ Điều Khiển Điện: Gắn trực tiếp vào trục van, sử dụng điện áp thường là 24V hoặc 220V. Bộ điều khiển điện ON/OFF điều chỉnh bi van bằng cách quay đến hai vị trí cố định: mở hoàn toàn hoặc đóng hoàn toàn. Kết Nối: Có thể là kết nối lắp bích hoặc nối ren, tùy thuộc vào yêu cầu của hệ thống và cấu trúc đường ống.
• Van bi 3 ngã điều khiển điện tuyến tính: Van bi 3 ngã điều khiển điện tuyến tính là một loại van bi với ba cửa được điều khiển bởi một bộ điều khiển điện tuyến tính, cho phép điều chỉnh góc mở của van từ 0° đến 90° hoặc bất kỳ góc nào giữa các vị trí này.
• Van bi 3 ngã điều khiển điện Đài Loan: Van bi 3 ngã điều khiển điện Đài Loan là loại van bi có ba cửa được điều khiển bằng điện, với nguồn gốc từ Đài Loan. Các sản phẩm từ Đài Loan thường nổi tiếng với chất lượng cao và độ bền tốt.
• Van bi 3 ngã điều khiển điện Hàn Quốc: Van bi 3 ngã điều khiển điện Hàn Quốc tương tự như các sản phẩm từ Đài Loan nhưng được sản xuất tại Hàn Quốc. Các sản phẩm từ Hàn Quốc thường được đánh giá cao về công nghệ tiên tiến và chất lượng sản phẩm.

V. Tại sao nên sử dụng van bi 3 ngã điều khiển điện?

Việc sử dụng van bi 3 ngã điều khiển điện mang lại nhiều lợi ích quan trọng cho hệ thống công nghiệp và hệ thống điều khiển tự động. Dưới đây là các lý do chính để chọn van bi 3 ngã điều khiển điện:

1. Khả Năng Điều Khiển Chính Xác

• Chuyển Đổi Dòng Chảy: Van bi 3 ngã cho phép chuyển đổi dòng chảy giữa các hướng khác nhau một cách dễ dàng, giúp phân phối hoặc điều tiết lưu lượng qua ba cửa.
• Điều Chỉnh Tuyến Tính: Với chế độ điều khiển tuyến tính, bạn có thể điều chỉnh chính xác lưu lượng chất lỏng hoặc khí theo yêu cầu cụ thể của hệ thống.

2. Tiết Kiệm Thời Gian và Tăng Hiệu Suất

• Tự Động Hóa: Việc tích hợp bộ điều khiển điện giúp tự động hóa quá trình mở và đóng van, giảm thiểu sự cần thiết phải vận hành bằng tay và giúp tăng cường hiệu suất làm việc của hệ thống.
• Thời Gian Đóng/Mở: Van bi 3 ngã điều khiển điện có thời gian đóng mở nhanh chóng, giúp nâng cao hiệu quả và giảm thời gian chờ đợi trong quá trình vận hành.

3. Dễ Dàng Tích Hợp và Điều Khiển Từ Xa

• Tích Hợp Dễ Dàng: Van bi 3 ngã điều khiển điện có thể dễ dàng tích hợp vào các hệ thống điều khiển tự động, giúp cải thiện khả năng điều khiển và giám sát.
• Điều Khiển Từ Xa: Với việc sử dụng điện, bạn có thể điều khiển van từ xa thông qua các hệ thống điều khiển trung tâm hoặc hệ thống SCADA, thuận tiện cho việc quản lý và giám sát.

4. Độ Tin Cậy và Độ Bền Cao

• Vật Liệu Chất Lượng Cao: Các van bi 3 ngã điều khiển điện thường được làm từ các vật liệu bền như inox, gang, hoặc nhựa chất lượng cao, giúp đảm bảo độ bền và khả năng chống ăn mòn.
• Hoạt Động Đáng Tin Cậy: Bộ điều khiển điện với khả năng tự động ngắt điện khi hoàn thành hành trình giúp bảo vệ thiết bị và nâng cao độ tin cậy của hệ thống.

5. Linh Hoạt và Đa Dạng Ứng Dụng

• Ứng Dụng Đa Dạng: Van bi 3 ngã điều khiển điện có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm hệ thống nước, hóa chất, khí nén, và nhiều ứng dụng công nghiệp khác.
• Kiểu Kết Nối Đa Dạng: Có nhiều tùy chọn kết nối như ren hoặc mặt bích, giúp bạn dễ dàng lắp đặt và thay thế trong hệ thống hiện tại.

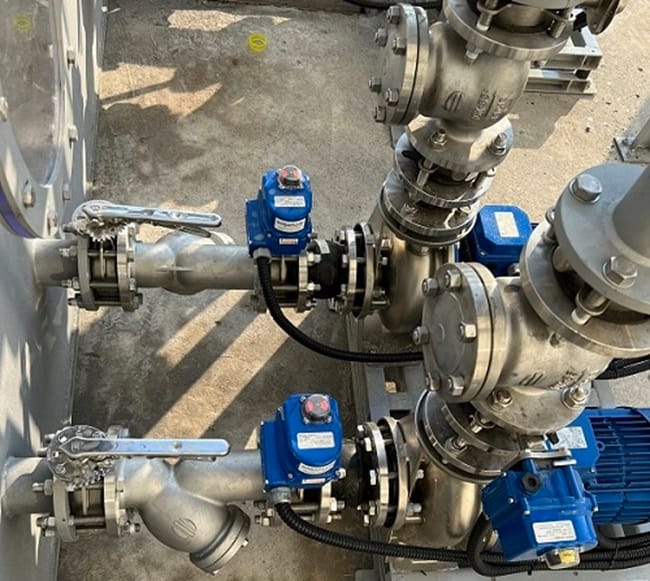

VI. Ứng dụng thực tế của van bi 3 ngã điều khiển điện

Van bi 3 ngã điều khiển điện được sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng khác nhau nhờ vào khả năng chuyển hướng và điều chỉnh lưu lượng chất lỏng hoặc khí qua ba cửa. Dưới đây là một số ứng dụng thực tế của loại van này:

1. Hệ Thống Xử Lý Nước

• Điều Tiết Lưu Lượng: Trong các hệ thống xử lý nước, van bi 3 ngã điều khiển điện giúp điều tiết lưu lượng nước qua các đường ống khác nhau, phân phối nước đến các khu vực khác nhau hoặc tách biệt dòng nước khi cần thiết.
• Chuyển Đổi Dòng Chảy: Có thể chuyển dòng nước giữa các bể chứa hoặc các phần khác nhau của hệ thống xử lý.

2. Ngành Công Nghiệp Hóa Chất

• Kiểm Soát Lưu Lượng Hóa Chất: Van bi 3 ngã điều khiển điện thường được sử dụng để điều chỉnh lưu lượng hóa chất trong các dây chuyền sản xuất hóa chất, đảm bảo sự phân phối chính xác và kiểm soát quá trình.
• Phân Phối Hóa Chất: Có thể phân phối hóa chất từ một nguồn chính đến nhiều điểm tiêu thụ khác nhau trong hệ thống.

3. Ngành Công Nghiệp Dầu Khí

• Chuyển Hướng Dòng Khí và Dầu: Van bi 3 ngã giúp điều chỉnh và chuyển hướng dòng chảy của dầu, khí và các chất lỏng khác trong hệ thống ống dẫn, giúp tối ưu hóa quy trình vận hành.
• Điều Khiển Áp Suất: Sử dụng để kiểm soát áp suất và lưu lượng trong các hệ thống dẫn dầu khí.

4. Hệ Thống HVAC (Điều Hòa Không Khí và Thông Gió)

• Điều Chỉnh Lưu Lượng Không Khí: Trong các hệ thống HVAC, van bi 3 ngã điều khiển điện giúp phân phối hoặc điều chỉnh lưu lượng không khí đến các khu vực khác nhau trong tòa nhà hoặc cơ sở.
• Quản Lý Nhiệt Độ: Có thể điều chỉnh nhiệt độ bằng cách điều khiển lưu lượng của các chất lỏng làm mát hoặc gia nhiệt.

5. Hệ Thống Nước Thải

• Chuyển Đổi Dòng Nước Thải: Van bi 3 ngã được sử dụng để điều khiển và chuyển hướng dòng nước thải trong các hệ thống xử lý nước thải, phân phối nước thải đến các bể xử lý hoặc các khu vực khác.
• Điều Khiển Quy Trình Xử Lý: Giúp điều chỉnh quy trình xử lý bằng cách phân phối dòng nước thải đến các phần của hệ thống xử lý.

6. Ngành Sản Xuất

• Quá Trình Sản Xuất: Trong các dây chuyền sản xuất, van bi 3 ngã điều khiển điện giúp điều chỉnh và phân phối nguyên liệu hoặc sản phẩm giữa các máy móc và thiết bị khác.
• Tối Ưu Hóa Quy Trình: Giúp tối ưu hóa quy trình sản xuất bằng cách điều chỉnh chính xác lưu lượng và phân phối nguyên liệu.

7. Ngành Công Nghiệp Thực Phẩm và Đồ Uống

• Điều Khiển Quy Trình Chế Biến: Trong các nhà máy chế biến thực phẩm và đồ uống, van bi 3 ngã điều khiển điện giúp điều chỉnh lưu lượng và chuyển hướng chất lỏng như nước, si-rô, và các nguyên liệu khác.
• Tối Ưu Hóa Vệ Sinh: Giúp quản lý quá trình vệ sinh và bảo trì hệ thống đường ống trong nhà máy.

8. Hệ Thống Điều Khiển Tự Động

• Tự Động Hóa Quy Trình: Van bi 3 ngã điều khiển điện giúp tự động hóa quy trình điều khiển trong các hệ thống điều khiển tự động, từ việc điều chỉnh lưu lượng đến việc phân phối các dòng chảy khác nhau.

VII. Báo giá sản phẩm van bi 3 ngã điều khiển điện

Để biết thêm thông tin chi tiết hoặc đặt hàng, vui lòng liên hệ với bộ phận kinh doanh của chúng tôi qua Hotline 0823.18.12.18 hoặc email thietbidients97@gmail.com. Chúng tôi sẽ phản hồi sớm nhất có thể.
