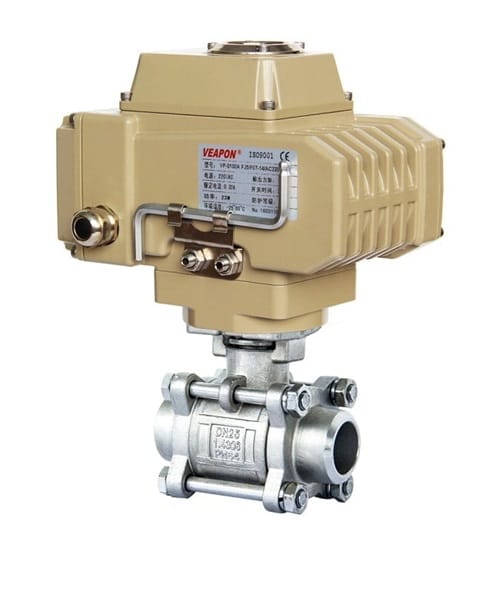

Van bi inox điều khiển điện

I. Van bi inox điều khiển điện là gì?

Van bi inox điều khiển điện là một loại van bi được làm từ chất liệu inox (thép không gỉ) và được điều khiển bằng điện. Loại van này được sử dụng rộng rãi trong các hệ thống đường ống để kiểm soát dòng chảy của chất lỏng, khí, hoặc hơi.

Đặc biệt, thiết kế hiện đại của dòng van bi inox điện với các phần liên kết chắc chắn, cùng với sự đa dạng về kích cỡ và kiểu kết nối, đã giúp cho chúng trở nên linh hoạt và phù hợp với nhiều ứng dụng khác nhau trong các hệ thống ống dẫn công nghiệp. Vì vậy, không ngạc nhiên khi những thiết bị này trở nên phổ biến và được ưa chuộng tại nhiều công trình hiện đại.

II. Thông số kỹ thuật của van bi inox điều khiển điện

VAN BI INOX ĐIỀU KHIỂN ĐIỆN CÓ THÔNG SỐ KỸ THUẬT CHUNG NHƯ SAU:

• Thân van: Inox 304 hoặc Inox 316
• Bi van: Inox 304 hoặc Inox 316
• Gioăng làm kín: PTFE (Teflon) hoặc vật liệu chịu hóa chất khác
• Kích cỡ: DN15 đến DN300
• Kiểu kết nối: Nối ren (BSP, NPT), Mặt bích (ANSI, JIS, DIN), Hàn (Butt Weld, Socket Weld), Clamp (cho ứng dụng vệ sinh, thực phẩm)
• Điện áp đầu điều khiển: 24V AC/DC, 110V AC, 220V AC, 380V AC
• Cơ chế điều khiến: On/Off (mở/đóng), Điều khiển tuyến tính (4-20mA, 0-10V)
• Áp suất làm việc: PN10, PN16, PN25, PN40, ANSI Class 150, Class 300
• Nhiệt độ làm việc: -20°C đến 180°C
• Môi trường làm việc: Nước, dung dịch, hóa chất, khí, hơi
• Tiêu chuẩn bảo vệ: IP67 (chống bụi và chống nước), IP68 (chống ngâm nước)
• Thời gian đóng/mở: 5-10 giây (tùy thuộc vào kích cỡ và loại van)
• Chứng chỉ chất lượng: ISO, CE, UL
• Chứng chỉ xuất xứ: CO, CQ
• Bảo hành 1 năm

III. Cấu tạo và nguyên lý hoạt động của van bi inox điều khiển điện

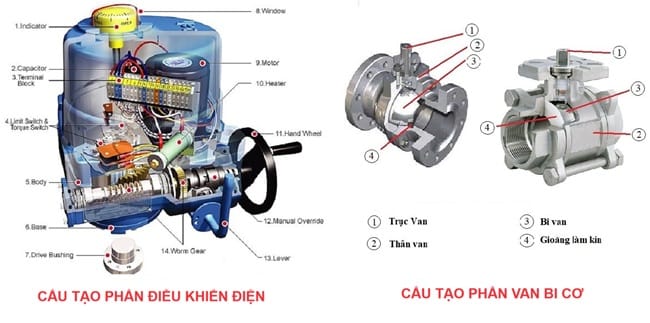

1. Cấu tạo của van bi inox điều khiển điện

Cấu tạo của van bi inox điều khiển điện bao gồm các bộ phận cơ bản sau:

• Thân van (Body): Được làm từ inox 304 hoặc inox 316, có độ bền cao và khả năng chống ăn mòn tốt. Thân van có thể là dạng một mảnh, hai mảnh hoặc ba mảnh, giúp dễ dàng bảo trì và thay thế.
• Bi van (Ball): Cũng được làm từ inox 304 hoặc inox 316, có hình cầu với lỗ xuyên tâm. Khi bi van xoay, lỗ xuyên tâm sẽ thẳng hàng với dòng chảy (mở) hoặc vuông góc với dòng chảy (đóng).
• Trục van (Stem): Kết nối bi van với bộ truyền động điện. Thường được làm từ inox để đảm bảo độ bền và chống ăn mòn.
• Gioăng làm kín (Seal): Được làm từ PTFE (Teflon) hoặc các vật liệu chịu hóa chất và nhiệt độ cao khác. Đảm bảo không có sự rò rỉ giữa bi van và thân van.
• Bộ truyền động điện (Electric Actuator): Là phần điều khiển tự động hóa van, sử dụng điện áp 24V, 110V, 220V, hoặc 380V để điều khiển. Có thể có cơ chế điều khiển On/Off hoặc tuyến tính (điều chỉnh mức độ mở van theo tín hiệu điều khiển 4-20mA hoặc 0-10V).
• Bộ phận kết nối (Connection): Kiểu kết nối của van bi inox rất đa dạng, bao gồm nối ren, mặt bích, hàn, hoặc clamp. Đảm bảo van có thể kết nối chắc chắn với các đường ống trong hệ thống.
• Bộ phận điều khiển (Control Unit): Gồm các bộ phận như động cơ, bảng mạch điều khiển và các cảm biến. Giúp kiểm soát và giám sát hoạt động của van.
• Vỏ bảo vệ (Housing): Bảo vệ bộ truyền động điện khỏi các yếu tố môi trường bên ngoài như bụi, nước, và các tác nhân gây hại khác. Thường có tiêu chuẩn chống bụi và chống nước như IP67 hoặc IP68.
• Lò xo hồi vị (Spring Return) [Nếu có]: Một số bộ truyền động điện có tích hợp lò xo hồi vị để đưa van về vị trí an toàn khi mất điện.

2. Nguyên lý hoạt động của van bi inox điều khiển điện

Nguyên lý hoạt động chung của van bi inox điều khiển điện như sau:

Van bi inox điều khiển điện hoạt động dựa trên nguyên lý chuyển đổi năng lượng điện thành cơ năng để thực hiện quá trình đóng mở van. Khi cung cấp điện áp vào bộ điều khiển, motor điện sẽ hoạt động và tạo ra lực xoắn trên trục van. Trục này được kết nối với bi van (ball), khi trục quay 90 độ, bi van sẽ thay đổi vị trí từ mở sang đóng hoặc ngược lại. Van bi inox có thiết kế đơn giản, với bi van được khoét một lỗ xuyên qua tâm, cho phép lưu chất chảy qua khi van ở trạng thái mở. Khi bi van xoay và lỗ này không còn thẳng hàng với đường ống, van sẽ chặn dòng chảy. Độ chính xác và tốc độ đóng mở của van phụ thuộc vào thiết kế của bộ điều khiển và loại điện áp sử dụng, có thể là 24V, 220V hoặc 380V.

IV. Các loại van bi inox điều khiển điện phổ biến trên thị trường mà chúng tôi cung cấp

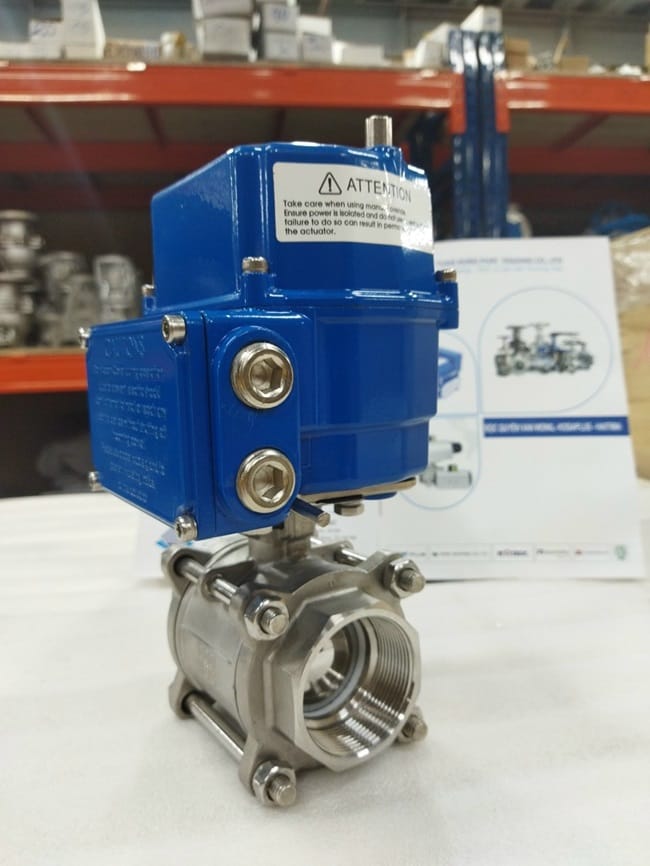

1. Van bi inox nối ren điều khiển điện

Van bi inox điều khiển điện nối ren là một loại van bi được chế tạo từ inox và được trang bị bộ truyền động điện để điều khiển quá trình mở hoặc đóng van. Van này kết nối với hệ thống đường ống qua kiểu nối ren, thích hợp cho các ứng dụng cần lắp đặt và bảo trì dễ dàng trong không gian hạn chế.

Nối ren (Threaded Connection): Van được kết nối với đường ống bằng các loại ren tiêu chuẩn (như BSP, NPT). Điều này giúp lắp đặt và bảo trì dễ dàng, thường được sử dụng trong các hệ thống có không gian hạn chế hoặc yêu cầu sự linh hoạt trong việc kết nối.

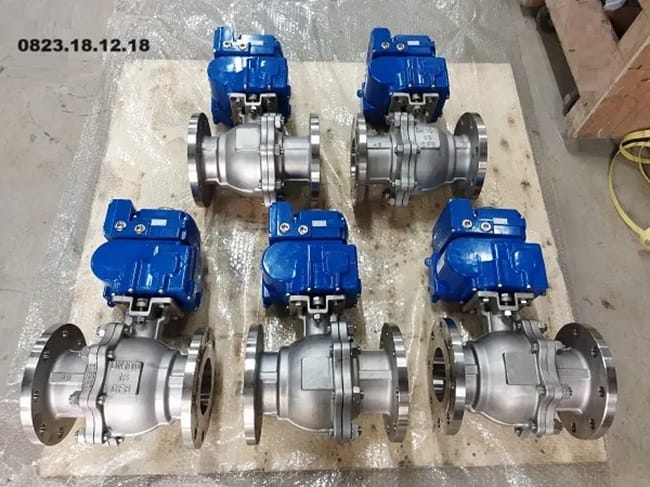

2. Van bi inox lắp bích điều khiển điện

Van bi inox điều khiển điện lắp bích là một loại van bi được làm bằng inox và được trang bị bộ truyền động điện. Van này có khả năng lắp đặt vào hệ thống đường ống qua kiểu kết nối mặt bích (flange), giúp kiểm soát dòng chảy của lưu chất bằng cách mở hoặc đóng van theo yêu cầu.

Lắp bích (Flange): Van được kết nối với đường ống qua các lỗ bích theo tiêu chuẩn như ANSI, JIS, DIN. Kết nối mặt bích giúp lắp đặt chắc chắn và dễ dàng thay thế hoặc bảo trì.

3. Van bi inox hàn điều khiển điện

Van bi inox hàn điều khiển điện là một loại van bi được chế tạo từ inox và có bộ truyền động điện để điều khiển việc mở hoặc đóng van. Van này được thiết kế để kết nối với hệ thống đường ống bằng phương pháp hàn, đảm bảo sự kết nối chắc chắn và bền bỉ, phù hợp với các ứng dụng yêu cầu độ tin cậy cao và không có điểm rò rỉ.

Van được kết nối với hệ thống đường ống bằng phương pháp hàn. Phương pháp này tạo ra một kết nối vững chắc và không có điểm rò rỉ, rất phù hợp cho các ứng dụng trong môi trường có yêu cầu khắt khe về độ kín và độ bền.

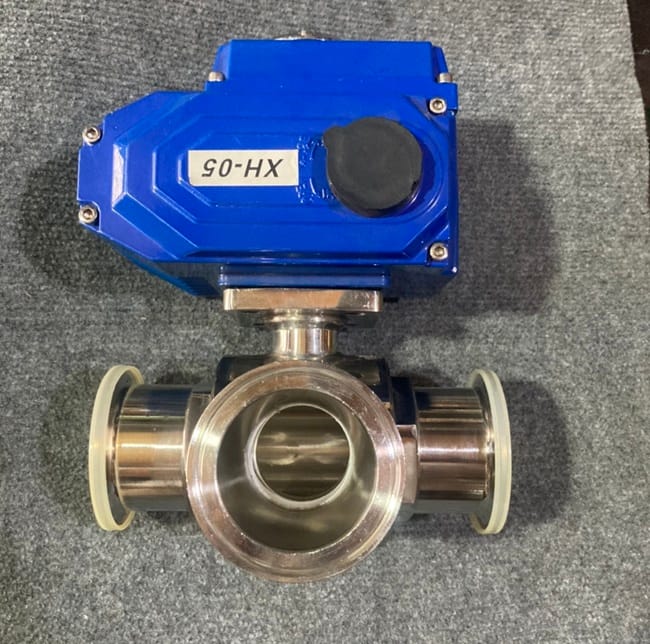

4. Van bi inox vi sinh điều khiển điện

Van bi inox vi sinh điều khiển điện là một loại van bi được thiết kế đặc biệt cho các ứng dụng yêu cầu vệ sinh và sạch sẽ cao, như trong ngành công nghiệp thực phẩm, dược phẩm, và hóa chất. Van này kết hợp giữa chất liệu inox với bộ truyền động điện để điều khiển việc mở hoặc đóng van.

Kết nối vi sinh: Thường sử dụng các kiểu kết nối như clamp, tri-clamp, nối  hoặc kết nối mặt bích vi sinh, giúp dễ dàng lắp đặt và tháo rời để vệ sinh hoặc thay thế.

5. Van bi inox 3 ngã điều khiển điện

Van bi inox 3 ngã điều khiển điện là một loại van bi được thiết kế với ba cổng kết nối và được điều khiển bởi bộ truyền động điện. Loại van này được sử dụng để điều chỉnh và phân phối lưu chất trong các hệ thống đường ống, cho phép chuyển hướng lưu chất đến ba hướng khác nhau hoặc kết hợp hai hướng đầu vào và một hướng đầu ra.

Kết nối: Có thể là nối ren, mặt bích, hoặc hàn, tùy theo yêu cầu của hệ thống và ứng dụng cụ thể.

6. Van bi inox điều khiển điện tuyến tính

Van bi inox điều khiển điện tuyến tính là một loại van bi được làm từ inox và được trang bị bộ truyền động điện với khả năng điều chỉnh tuyến tính. Loại van này được thiết kế để cung cấp khả năng điều khiển chính xác lưu lượng của lưu chất, thay vì chỉ mở hoặc đóng hoàn toàn như các van bi điều khiển điện thông thường.

Bộ truyền động điện tuyến tính điều khiển mức độ mở của van một cách chính xác bằng tín hiệu điện. Thay vì chỉ mở hoặc đóng hoàn toàn, van có thể được điều chỉnh để mở một mức độ cụ thể, cho phép điều chỉnh lưu lượng một cách linh hoạt.

7. Van bi inox điều khiển điện Đài Loan

8. Van bi inox điều khiển điện Hàn Quốc

Van bi inox điều khiển điện từ Hàn Quốc là một thiết bị được thiết kế và sản xuất tại Hàn Quốc, với chất lượng và hiệu suất cao trong việc điều khiển các hệ thống lưu chất. Đây là thiết bị phổ biến trong các ứng dụng công nghiệp, nơi yêu cầu độ tin cậy và khả năng chống ăn mòn tốt. Một số thương hiệu nổi tiếng của nước này như KOSAPLUS, WONIL, SAMWOO,…

VI. Ưu điểm và nhược điểm của van bi inox điều khiển điện

1. Ưu điểm của van bi inox điều khiển điện

Van bi inox điều khiển điện mang lại nhiều ưu điểm nổi bật, đặc biệt trong các ứng dụng công nghiệp và hệ thống yêu cầu điều khiển chính xác. Dưới đây là những ưu điểm chính của loại van này:

• Khả năng Chống Ăn Mòn Tốt: Thân van được làm từ inox 304 hoặc inox 316, giúp van có khả năng chống ăn mòn cao, làm việc hiệu quả trong các môi trường khắc nghiệt như hóa chất, nước biển, và môi trường có độ pH thấp hoặc cao.
• Độ Bền Cao: Inox có độ bền cơ học tốt và khả năng chịu nhiệt, áp suất cao, làm cho van có tuổi thọ lâu dài và khả năng hoạt động ổn định trong thời gian dài.
• Điều Khiển Chính Xác: Được trang bị bộ truyền động điện cho phép điều khiển van một cách chính xác, có thể là dạng On/Off hoặc tuyến tính, giúp điều chỉnh lưu lượng lưu chất theo yêu cầu.
• Tiết Kiệm Thời Gian và Công Sức: Van có khả năng hoạt động tự động theo tín hiệu điện, giảm thiểu sự cần thiết phải điều khiển thủ công và tiết kiệm nhân công.
• Dễ Dàng Lắp Đặt và Bảo Trì: Có thể kết nối bằng các kiểu như ren, mặt bích, hoặc hàn, tùy theo yêu cầu hệ thống. Điều này giúp dễ dàng lắp đặt và bảo trì.
• Khả Năng Làm Việc Ở Nhiệt Độ Cao: Inox có khả năng làm việc ở nhiệt độ cao mà không bị biến dạng hoặc mất độ bền, phù hợp với các ứng dụng cần điều khiển lưu chất ở nhiệt độ cao.
• Khả Năng Điều Chỉnh Lưu Lượng: Có thể điều chỉnh mức độ mở của van theo tỷ lệ, cho phép kiểm soát lưu lượng lưu chất một cách chính xác hơn.
• Tính Thẩm Mỹ Cao: Van bi inox có thiết kế hiện đại, đẹp mắt, phù hợp với nhiều hệ thống và thiết bị công nghiệp.
• Khả Năng Hoạt Động Trong Môi Trường Khắc Nghiệt, Chống ăn mòn và chịu áp lực: Được thiết kế để hoạt động trong môi trường khắc nghiệt như các chất hóa học, dung môi, và các ứng dụng yêu cầu chịu áp lực cao.

2. Nhược điểm của van bi inox điều khiển điện

• Giá thành cao: Van bi inox điều khiển điện thường có giá thành cao hơn so với các loại van cơ khí đơn giản hoặc van làm từ vật liệu khác. Điều này bao gồm cả chi phí của vật liệu inox và bộ truyền động điện.
• Tốc độ đóng/mở: Một số bộ truyền động điện có thể không nhanh bằng các hệ thống điều khiển khí nén hoặc cơ học, dẫn đến tốc độ đóng/mở chậm hơn trong một số ứng dụng yêu cầu tốc độ cao.
• Kích thước lớn hơn: Van bi inox điều khiển điện có thể có kích thước và trọng lượng lớn hơn so với các loại van khác, đặc biệt là khi bao gồm cả bộ truyền động điện. Điều này có thể làm cho việc lắp đặt và bảo trì trở nên phức tạp hơn.

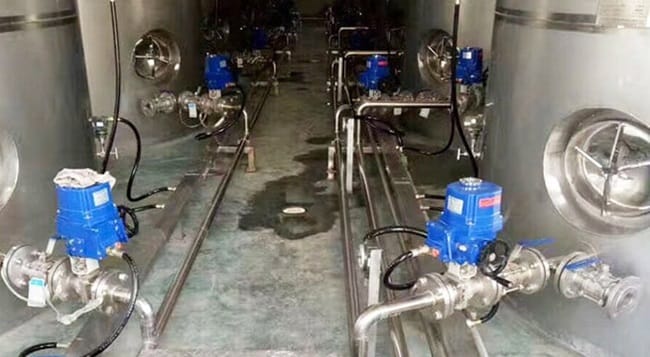

VII. Ứng dụng của van bi inox điều khiển điện

Van bi inox điều khiển điện được sử dụng trong nhiều ứng dụng công nghiệp nhờ vào khả năng chống ăn mòn, độ bền cao và khả năng điều khiển chính xác. Dưới đây là một số ứng dụng chính của loại van này:

1. Hệ Thống Cấp Nước và Xử Lý Nước

• Ứng dụng: Quản lý lưu lượng nước trong các hệ thống cấp nước và xử lý nước thải.
• Lợi ích: Điều khiển chính xác và tự động hóa giúp tối ưu hóa hoạt động của hệ thống và giảm thiểu sự cần thiết phải điều khiển thủ công.

2. Ngành Công Nghiệp Hóa Chất

• Ứng dụng: Điều khiển lưu lượng và áp suất của các hóa chất ăn mòn hoặc độc hại trong quy trình sản xuất và xử lý.
• Lợi ích: Khả năng chống ăn mòn của inox giúp bảo vệ van khỏi các hóa chất ăn mòn, đảm bảo sự an toàn và hiệu quả của hệ thống.

3. Ngành Công Nghiệp Dược Phẩm

• Ứng dụng: Kiểm soát các dung dịch và hóa chất trong các quy trình sản xuất và chế biến dược phẩm.
• Lợi ích: Đảm bảo vệ sinh và điều khiển chính xác, đáp ứng các yêu cầu nghiêm ngặt về chất lượng và an toàn.

4. Ngành Công Nghiệp Thực Phẩm và Đồ Uống

• Ứng dụng: Điều khiển lưu lượng của nước, hóa chất tẩy rửa, và các chất lỏng khác trong quy trình sản xuất thực phẩm và đồ uống.
• Lợi ích: Khả năng chống ăn mòn và dễ dàng làm sạch giúp duy trì vệ sinh và chất lượng sản phẩm.

5. Hệ Thống Điều Hòa Không Khí (HVAC)

• Ứng dụng: Quản lý lưu lượng và áp suất của nước hoặc không khí trong các hệ thống điều hòa không khí và sưởi ấm.
• Lợi ích: Điều khiển chính xác và tự động hóa giúp duy trì hiệu suất và tiết kiệm năng lượng.

6. Ngành Công Nghiệp Hóa Dầu

• Ứng dụng: Điều khiển các chất lỏng và khí trong các quá trình xử lý và chế biến dầu mỏ và khí đốt.
• Lợi ích: Khả năng chịu được điều kiện khắc nghiệt và khả năng làm việc với các chất lỏng có độ nhớt cao.

7. Hệ Thống Năng Lượng

• Ứng dụng: Quản lý lưu lượng và áp suất trong các hệ thống năng lượng như nhà máy điện, hệ thống năng lượng tái tạo.
• Lợi ích: Đảm bảo hiệu quả hoạt động và an toàn của hệ thống năng lượng.

8. Ngành Công Nghiệp Hàng Hải

• Ứng dụng: Điều khiển các hệ thống cấp nước và xử lý nước trên tàu, bao gồm các hệ thống nước ngọt, nước biển, và nước thải.
• Lợi ích: Khả năng chống ăn mòn tốt của inox giúp van hoạt động hiệu quả trong môi trường biển khắc nghiệt.

9. Ngành Công Nghiệp Vật Liệu

• Ứng dụng: Điều khiển các quy trình xử lý và chế biến vật liệu như xi măng, than, và các sản phẩm công nghiệp khác.
• Lợi ích: Độ bền cao và khả năng làm việc với các vật liệu rắn và bột.

10. Hệ Thống Đầu Ra (Discharge Systems)

• Ứng dụng: Quản lý lưu lượng và áp suất trong các hệ thống đầu ra của máy móc công nghiệp và thiết bị.
• Lợi ích: Cung cấp điều khiển chính xác và ổn định, giúp tối ưu hóa hoạt động của thiết bị.

Van bi inox điều khiển điện là lựa chọn phổ biến trong các ứng dụng công nghiệp yêu cầu sự điều khiển chính xác và độ tin cậy cao, nhờ vào khả năng chống ăn mòn, độ bền và hiệu suất làm việc của nó.

VIII. Báo giá sản phẩm van bi inox điều khiển điện

Chúng tôi cung cấp sản phẩm van bi inox điều khiển điện các loại với đầy đủ giấy tờ CO, CQ và chế độ bảo hành chất lượng lên đến 12 tháng. Đội ngũ nhân viên của chúng tôi sẵn sàng tư vấn hỗ trợ bạn chọn lựa sản phẩm và cung cấp dịch vụ khuyến mãi để đảm bảo sự hài lòng cao nhất của bạn.
