Van bi nhựa điều khiển khí nén

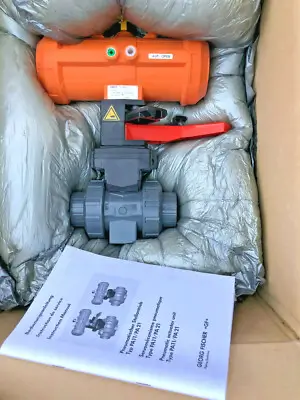

I. Van bi nhựa điều khiển khí nén là gì?

Van bi nhựa điều khiển khí nén là một trong những dòng van công nghiệp được sử dụng phổ biến hiện nay trong các hệ thống đường ống có môi trường ăn mòn, hóa chất hoặc dung dịch có tính axit – kiềm. Khác với van bi truyền thống điều khiển bằng tay gạt hoặc tay quay, loại van này được trang bị bộ truyền động khí nén (pneumatic actuator), giúp van đóng/mở tự động nhờ nguồn khí nén cung cấp.

Điểm nổi bật của van bi nhựa điều khiển khí nén chính là sự kết hợp giữa vật liệu nhựa chuyên dụng (PVC, UPVC, CPVC, PVDF, PP) và bộ điều khiển khí nén. Vật liệu nhựa giúp chống ăn mòn tối ưu trong môi trường hóa chất, còn bộ truyền động khí nén cho phép thao tác đóng mở nhanh chóng, chính xác, dễ dàng tích hợp vào hệ thống tự động hóa. Chính vì vậy, loại van này được sử dụng nhiều trong ngành xử lý nước, dược phẩm, hóa chất, thực phẩm – đồ uống và cả các hệ thống dẫn dung dịch đặc thù.

II. Cấu tạo và Nguyên lý hoạt động

1. Cấu tạo của van bi nhựa điều khiển khí nén

Một bộ van bi nhựa điều khiển khí nén hoàn chỉnh bao gồm hai phần chính: thân van bi nhựa và bộ truyền động khí nén.

Phần thân van bi nhựa:

• Thân van : chế tạo bằng nhựa công nghiệp (PVC, UPVC, CPVC, PVDF, PP), có khả năng chống ăn mòn cao.
• Bi van (ball) : hình cầu rỗng bên trong, thường làm từ nhựa hoặc inox bọc nhựa, đảm bảo độ bền và chống hóa chất.
• Gioăng làm kín : bằng PTFE, EPDM, Viton… giúp đảm bảo độ kín khít tuyệt đối.
• Trục van : kết nối bi van với bộ truyền động.
• Đầu nối : dạng rắc co, mặt bích hoặc ren tùy hệ thống đường ống.

Phần bộ truyền động khí nén:

• Thân actuator : thường bằng hợp kim nhôm sơn tĩnh điện.
• Buồng khí nén : chứa piston tạo lực để xoay trục.
• Piston : chuyển đổi áp lực khí thành lực cơ học để quay van.
• Lò xo (đối với loại tác động đơn) : giúp van tự động trở về trạng thái ban đầu khi ngắt khí.
• Bộ phận truyền động : kết nối trực tiếp với trục van bi để xoay góc 90°.

2. Nguyên lý hoạt động của van bi nhựa điều khiển khí nén

Nguyên lý vận hành của van bi nhựa điều khiển khí nén dựa trên việc sử dụng áp lực khí nén để tác động lên piston bên trong bộ actuator. Khi có tín hiệu cấp khí nén vào, piston di chuyển, truyền lực xuống trục van, khiến bi van xoay một góc 90°. Nếu bi van được xoay sao cho lỗ rỗng của nó thẳng hàng với dòng chảy, lưu chất sẽ đi qua – van mở hoàn toàn. Ngược lại, khi bi van xoay vuông góc với dòng chảy, lưu chất bị chặn lại – van đóng hoàn toàn.

Trong trường hợp sử dụng bộ truyền động khí nén tác động đơn, khi nguồn khí nén bị ngắt, lò xo sẽ tự động đẩy piston trở về vị trí ban đầu, đưa van về trạng thái đóng hoặc mở mặc định. Còn với loại tác động kép, van chỉ thay đổi trạng thái khi có khí nén cấp vào cả hai chiều, phù hợp với hệ thống yêu cầu kiểm soát chặt chẽ hơn.

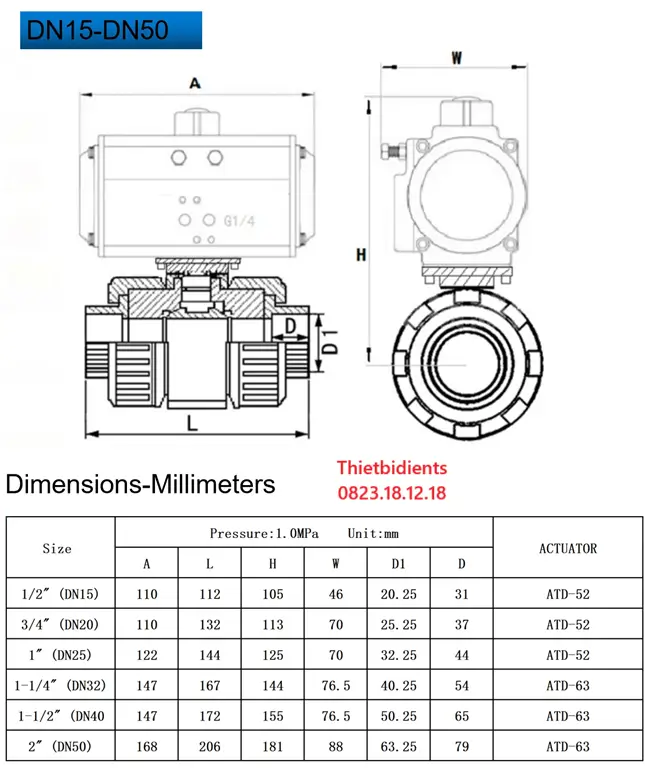

III. Thông số kỹ thuật van bi nhựa điều khiển khí nén

• Kích thước : DN15 – DN200 (1/2” – 8”)
• Vật liệu thân van : PVC, UPVC, CPVC, PP, PVDF
• Vật liệu bi van : Nhựa, inox bọc nhựa
• Gioăng làm kín : PTFE, EPDM, Viton
• Kết nối : Rắc co, mặt bích, ren
• Bộ truyền động : Khí nén tác động đơn hoặc tác động kép
• Áp suất làm việc : PN10 – PN16
• Áp suất khí nén : 2 – 8 bar
• Nhiệt độ làm việc : 0°C đến 60°C (PVC), 0°C đến 90°C (PP, PVDF, CPVC)
• Kiểu vận hành : Đóng/mở ON-OFF hoặc điều tiết
• Ứng dụng : Nước sạch, nước thải, hóa chất, thực phẩm – đồ uống, dược phẩm
• Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu
• Bảo hành : 24 tháng

IV. Các loại van bi nhựa điều khiển khí nén phổ biến hiện nay

1. Van bi nhựa 2 ngã điều khiển khí nén

Đây là dòng sản phẩm phổ biến nhất trên thị trường hiện nay. Van được thiết kế với hai cửa kết nối (in – out), hoạt động chủ yếu theo cơ chế đóng/mở dòng chảy. Khi bi van xoay 90 độ, dòng chảy sẽ được chặn lại hoàn toàn hoặc cho phép chất lỏng, khí đi qua theo một hướng duy nhất. Với cấu tạo đơn giản, van bi nhựa 2 ngã điều khiển khí nén thường được sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải, hệ thống hóa chất ăn mòn nhẹ hoặc môi trường có độ ẩm cao.

2. Van bi nhựa 3 ngã điều khiển khí nén

So với loại 2 ngã, van bi nhựa 3 ngã có cấu tạo phức tạp hơn với ba cửa kết nối. Loại van này thường được sử dụng trong các hệ thống yêu cầu phân chia, thay đổi hướng hoặc trộn dòng chảy. Van bi 3 ngã có hai dạng bi đặc trưng: L-port và T-port.

3. Van bi nhựa khí nén tác động đơn

Đây là loại van có cơ chế vận hành đặc biệt. Khi cấp khí nén, bộ truyền động sẽ mở hoặc đóng van. Khi ngừng cấp khí, lò xo bên trong sẽ tự động đưa van trở lại trạng thái ban đầu. Chính vì vậy, van được đánh giá cao về tính an toàn, đặc biệt trong những hệ thống có yêu cầu ngắt dòng khẩn cấp khi xảy ra sự cố mất khí. Van bi nhựa tác động đơn thường được ứng dụng trong hệ thống xử lý hóa chất, cấp thoát nước và các dây chuyền công nghiệp cần tính an toàn cao.

4. Van bi nhựa khí nén tác động kép

Loại van này cần cấp khí nén cho cả hai quá trình đóng và mở. Do không sử dụng lò xo như tác động đơn, nên thiết kế của nó nhỏ gọn, trọng lượng nhẹ hơn, dễ dàng lắp đặt ngay cả trong không gian hạn chế. Van bi nhựa khí nén tác động kép cho phép vận hành với tốc độ nhanh, liên tục, tiết kiệm chi phí và ít hao mòn hơn trong quá trình sử dụng.

5. Van bi nhựa PVC điều khiển khí nén

PVC (Polyvinyl Chloride) là dòng nhựa thông dụng, có khả năng chống ăn mòn và chống oxy hóa tốt trong các môi trường nước sạch, nước thải sinh hoạt hoặc hóa chất nhẹ. Van bi nhựa PVC điều khiển khí nén được nhiều doanh nghiệp lựa chọn vì giá thành rẻ, dễ dàng lắp đặt và bảo dưỡng. Tuy nhiên, loại này chỉ phù hợp với nhiệt độ và áp suất trung bình, không khuyến khích sử dụng trong các môi trường quá khắc nghiệt.

6. Van bi nhựa UPVC điều khiển khí nén

UPVC (Unplasticized Polyvinyl Chloride) là phiên bản cải tiến của PVC, có khả năng chịu áp lực và nhiệt độ cao hơn, đồng thời chống ăn mòn hóa chất mạnh hơn. Nhờ đặc tính bền và tuổi thọ cao, van bi nhựa UPVC điều khiển khí nén thường được sử dụng trong các nhà máy xử lý nước thải công nghiệp, hệ thống dẫn axit loãng, kiềm hoặc các dung dịch có tính ăn mòn vừa phải. Đây là lựa chọn cân bằng giữa hiệu quả, độ bền và chi phí.

V. Bảng giá van bi nhựa điều khiển khí nén mới nhất 2025

VI. Ứng dụng sản phẩm van bi nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén có phạm vi ứng dụng rộng, đặc biệt trong các môi trường đòi hỏi khả năng chống ăn mòn và vận hành tự động.

Trong ngành xử lý nước và nước thải, van được lắp đặt ở hệ thống cấp thoát nước, hệ thống xử lý hóa chất tẩy rửa, bể bơi, khu công nghiệp. Trong ngành hóa chất, loại van này có vai trò quan trọng trong việc kiểm soát các dung dịch axit, kiềm, dung môi hữu cơ, nhờ đặc tính kháng hóa chất vượt trội của nhựa kỹ thuật.

Ngoài ra, van còn được ứng dụng trong ngành thực phẩm và đồ uống, ngành dược phẩm, nơi yêu cầu vật liệu không gỉ sét, không gây nhiễm chéo. Trong ngành điện tử và bán dẫn, van bi nhựa điều khiển khí nén được dùng trong hệ thống nước siêu tinh khiết và dung dịch đặc thù. Với ưu điểm không phát sinh tia lửa điện, van cũng rất an toàn trong môi trường dễ cháy nổ, thay thế cho các loại van điện truyền thống.

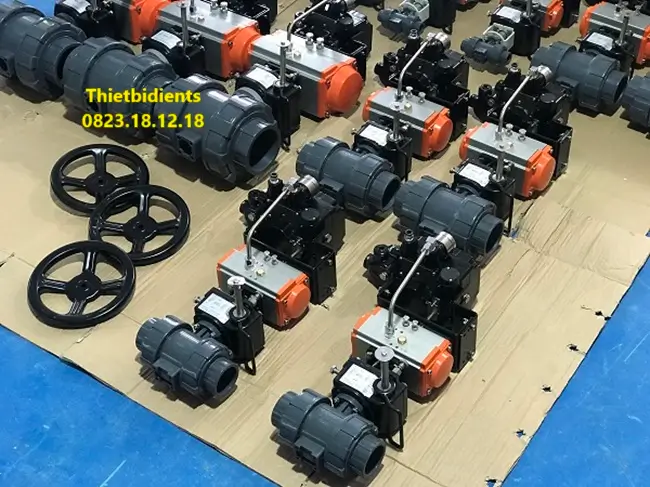

VII. Mua van bi nhựa điều khiển khí nén ở đâu uy tín, giá rẻ

Để mua van bi nhựa điều khiển khí nén chính hãng, giá tốt, khách hàng cần chọn đơn vị cung cấp uy tín, có kinh nghiệm lâu năm trong ngành. Một trong những địa chỉ được tin tưởng hiện nay là Công ty ThietbidienTS – chuyên nhập khẩu và phân phối các loại van công nghiệp, thiết bị khí nén, bơm và hệ thống tự động hóa.

Khi lựa chọn ThietbidienTS, khách hàng nhận được:

• Sản phẩm chính hãng 100%, đầy đủ chứng nhận CO, CQ.
• Kho hàng đa dạng, có sẵn nhiều kích thước và vật liệu.
• Giá thành cạnh tranh, hỗ trợ chiết khấu cho dự án lớn.
• Đội ngũ kỹ thuật giàu kinh nghiệm, tư vấn lựa chọn phù hợp.
• Bảo hành rõ ràng 12 – 24 tháng, hỗ trợ kỹ thuật trọn đời.
