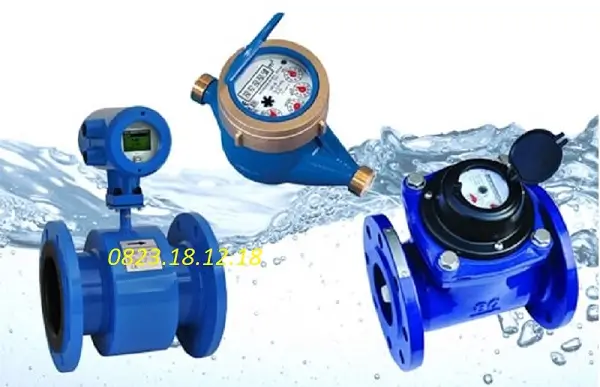

Đồng hồ đo lưu lượng nước là thiết bị được sử dụng để đo, theo dõi và quản lý lượng nước chảy qua đường ống trong một khoảng thời gian nhất định. Thiết bị được ứng dụng rộng rãi trong hộ gia đình, nhà máy, hệ thống cấp nước, khu dân cư, tòa nhà, hệ thống xử lý nước và các dây chuyền sản xuất.

Tuy nhiên, mỗi hệ thống lại có đặc điểm khác nhau về kích thước đường ống, lưu lượng, áp suất, nhiệt độ và chất lượng nguồn nước. Vì vậy, lựa chọn đúng đồng hồ không chỉ giúp kết quả đo chính xác mà còn hạn chế tình trạng sai số, tụt áp, kẹt bộ đo hoặc giảm tuổi thọ thiết bị.

Hướng dẫn lựa chọn đồng hồ đo lưu lượng nước là quá trình xác định và đánh giá các tiêu chí kỹ thuật, điều kiện vận hành và nhu cầu sử dụng để tìm ra loại đồng hồ có khả năng đo lượng nước chính xác, hoạt động ổn định và tương thích với hệ thống đường ống.

Nói một cách dễ hiểu, không phải cứ chọn đồng hồ có cùng kích thước với đường ống là có thể sử dụng hiệu quả. Một thiết bị phù hợp cần đáp ứng đồng thời nhiều yếu tố như đường kính ống, lưu lượng nước, áp suất, nhiệt độ, tính chất nguồn nước, phương pháp đo, vật liệu chế tạo, kiểu kết nối và yêu cầu về độ chính xác.

II. Thông số kỹ thuật của đồng hồ đo lưu lượng nước

Để biết cách lựa chọn đồng hồ đo lưu lượng nước, đầu tiên chúng ta cần nắm được thông số kỹ thuật cơ bản dưới đây của đồng hồ đo nước

Kích thước: DN15, DN20, DN25, DN50, DN100…
Dải lưu lượng: Phạm vi lưu lượng có thể đo.
Áp suất làm việc: Mức áp suất tối đa cho phép.
Nhiệt độ làm việc: Khoảng nhiệt độ nước sử dụng.
Độ chính xác: Mức sai số của thiết bị.
Vật liệu: Gang, đồng, inox, nhựa…
Kiểu kết nối: Ren, mặt bích, wafer…
Nguồn điện: Áp dụng với đồng hồ điện tử.
Tín hiệu đầu ra: Xung, RS485, Modbus, 4–20 mA…
Màn hình: Hiển thị lưu lượng tức thời và tổng lưu lượng.
Tiêu chuẩn: Tiêu chuẩn sản xuất và kiểm định phù hợp.

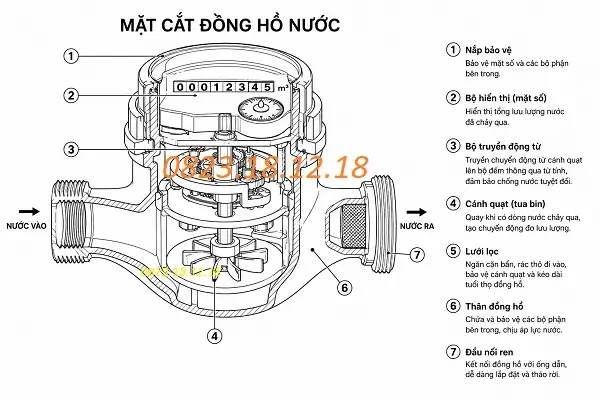

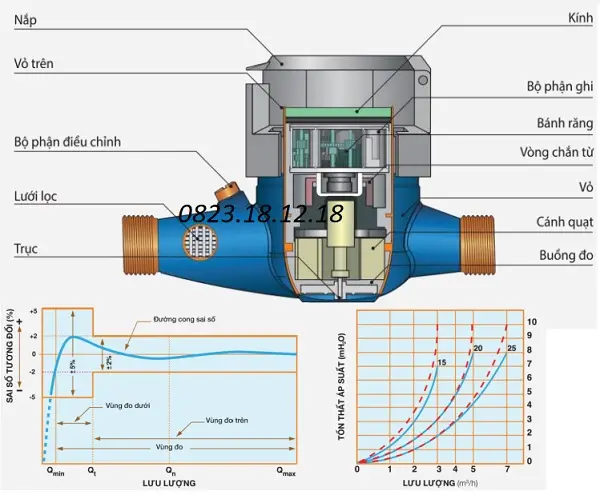

III. Cấu tạo của đồng hồ đo lưu lượng nước

Để có thể lựa chọn đồng hồ đo lưu lượng nước phù hợp, ngoài các thông số kỹ thuật, quý khách còn cần nắm được cấu tạo cơ bản của đồng hồ đo nước.

Một đồng hồ nước thông thường sẽ gồm các bộ phận sau:

Thân đồng hồ: Làm từ gang, đồng, inox hoặc nhựa, có nhiệm vụ bảo vệ các chi tiết bên trong và dẫn nước đi qua thiết bị.
Bộ phận đo lưu lượng: Là bộ phận trực tiếp ghi nhận dòng nước. Với đồng hồ cơ thường sử dụng cánh quạt, turbine hoặc piston; với đồng hồ điện tử có thể sử dụng cảm biến đo lưu lượng.
Bộ truyền động: Tiếp nhận chuyển động từ bộ phận đo và truyền đến cơ cấu đếm, giúp chuyển lượng nước chảy qua thành giá trị đo.
Bộ đếm: Có chức năng cộng dồn lượng nước đã đi qua đồng hồ, từ đó xác định tổng lượng nước sử dụng.
Mặt số hoặc màn hình hiển thị: Hiển thị kết quả đo. Đồng hồ cơ thường sử dụng dãy số cơ học, trong khi đồng hồ điện tử có thể hiển thị thêm lưu lượng tức thời và các thông số khác.
Lưới lọc: Được bố trí ở một số loại đồng hồ để hạn chế cặn bẩn, rác hoặc tạp chất lớn đi vào cơ cấu đo, giúp thiết bị hoạt động ổn định hơn.
Gioăng làm kín: Được đặt tại các vị trí kết nối nhằm hạn chế tình trạng rò rỉ nước trong quá trình vận hành.
Đầu kết nối: Là vị trí đưa nước vào và ra khỏi đồng hồ, thường sử dụng kết nối ren hoặc mặt bích tùy kích thước và thiết kế.
Nắp bảo vệ: Giúp bảo vệ mặt số hoặc màn hình khỏi bụi bẩn, nước và các tác động bên ngoài, đồng thời hạn chế việc tác động trực tiếp vào bộ phận hiển thị.

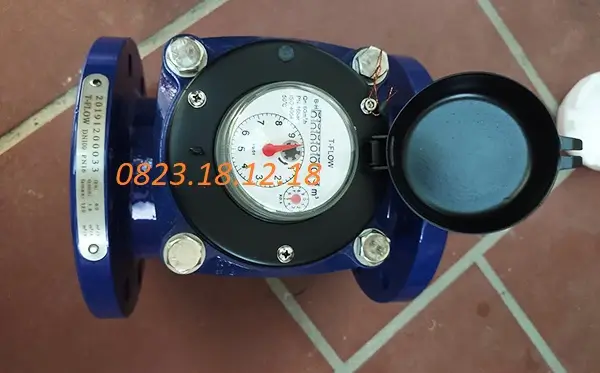

IV. Hướng dẫn chọn đồng hồ đo lưu lượng nước phù hợp

Để lựa chọn đúng thiết bị, người dùng cần xem xét đồng thời mục đích sử dụng, kích thước đường ống, lưu lượng, áp suất, nhiệt độ, vật liệu và phương thức kết nối. Dưới đây là những tiêu chí quan trọng trong Hướng Dẫn Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước.

1. Xác định mực đích sử dụng

Bước đầu tiên trong quá trình Hướng Dẫn Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước là xác định thiết bị được sử dụng cho hệ thống nào. Đây là bước đầu tiên trong quá trình lựa chọn

Đo nước sinh hoạt: phù hợp với nhà ở, chung cư, phòng trọ, khu dân cư.
Đo nước sạch: sử dụng trong hệ thống cấp nước và phân phối nước.
Đo nước công nghiệp: lựa chọn loại có độ bền cao, chịu được áp suất và điều kiện vận hành liên tục.
Đo nước nóng: cần sử dụng đồng hồ có khả năng chịu nhiệt phù hợp.
Đo và truyền dữ liệu: nên ưu tiên đồng hồ điện tử hoặc loại có ngõ ra xung, RS485, Modbus tùy hệ thống.
Đo lưu lượng tổng: có thể sử dụng đồng hồ cơ hoặc điện tử tùy yêu cầu độ chính xác.

Việc xác định mục đích ngay từ đầu giúp tránh mua thiết bị có thông số quá cao hoặc không đáp ứng được điều kiện thực tế.

2. Lựa chọn đồng hồ theo kích thước đường ống

Trong Hướng Dẫn Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước, kích thước đường ống là thông số cần kiểm tra đầu tiên khi lựa chọn DN. Kích thước của đồng hồ phải phù hợp với đường kính và hệ thống kết nối của đường ống.

Một số kích thước phổ biến:

DN15: đường ống nhỏ, thường dùng trong hộ gia đình.
DN20: phù hợp hệ thống cấp nước dân dụng và các nhánh đường ống nhỏ.
DN25 – DN50: sử dụng cho hệ thống cấp nước quy mô vừa.
DN65 – DN100: thường dùng trong các hệ thống công nghiệp, tòa nhà và đường ống lớn.
DN125 trở lên: phù hợp với hệ thống có lưu lượng lớn.

Không nên chỉ nhìn vào kích thước đường ống mà chọn đồng hồ. Cần kiểm tra thêm lưu lượng thực tế, bởi đường ống lớn nhưng lưu lượng thấp hoặc ngược lại đều có thể khiến việc lựa chọn đồng hồ không tối ưu.

3. Xác định lưu lượng nước cần đo

Đây là một trong những tiêu chí quan trọng nhất khi lựa chọn đồng hồ đo lưu lượng nước.

Chúng ta cần quan tâm đến:

Qmin: lưu lượng nhỏ nhất mà đồng hồ có thể đo theo yêu cầu.
Qn/Qp: lưu lượng danh định hoặc lưu lượng làm việc tham chiếu tùy loại đồng hồ.
Qmax: lưu lượng lớn nhất đồng hồ có thể chịu và đo trong điều kiện quy định.
Lưu lượng trung bình trong quá trình vận hành.
Lưu lượng cao nhất vào thời điểm sử dụng nhiều nước.

Nếu chọn đồng hồ quá lớn so với lưu lượng thực tế, thiết bị có thể hoạt động ở vùng lưu lượng thấp, khiến khả năng nhận biết dòng chảy nhỏ không tối ưu.

Ngược lại, nếu đồng hồ quá nhỏ so với lưu lượng thực tế:

Dễ xảy ra quá tải.
Tăng tổn thất áp suất.
Làm giảm độ bền của thiết bị.
Có thể ảnh hưởng đến độ chính xác.
Không phù hợp với hệ thống vận hành liên tục.

Do đó, nên lựa chọn đồng hồ có dải đo phù hợp với lưu lượng thực tế, thay vì chỉ căn cứ vào kích thước đường ống.

4. Lựa chọn đồng hồ đo lưu lượng nước theo nguyên lý đo

Trong Hướng Dẫn Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước, việc phân biệt chức năng và phạm vi ứng dụng của từng loại đồng hồ là rất quan trọng. Mỗi dòng thiết bị được thiết kế theo một nguyên lý đo khác nhau, phù hợp với từng điều kiện đường ống và nhu cầu quản lý nước.

4.1. Đồng hồ nước dạng cơ

Đồng hồ đo lưu lượng nước dạng cơ sử dụng chuyển động của bộ phận bên trong khi nước đi qua để tính toán lưu lượng.

Ưu điểm

Cấu tạo đơn giản, dễ sử dụng và vận hành.
Không cần nguồn điện đối với loại cơ thông thường.
Dễ quan sát chỉ số trực tiếp trên mặt số.
Chi phí đầu tư và thay thế tương đối hợp lý.
Có nhiều kích thước, phù hợp với đường ống dân dụng và một số hệ thống công nghiệp.
Việc lắp đặt, bảo dưỡng tương đối thuận tiện.

Ứng dụng

Đo nước sinh hoạt tại gia đình.
Nhà trọ, chung cư, khu dân cư.
Đo nước cho từng hộ hoặc từng khu vực.
Hệ thống cấp nước quy mô nhỏ và vừa.
Một số hệ thống tưới tiêu và cấp nước sản xuất.

4.2. Đồng hồ đo lưu lượng điện tử

Các dòng đồng hồ điện tử sử dụng cảm biến để xác định lưu lượng nước và hiển thị kết quả trên màn hình.

Ưu điểm

Đồng hồ điện từ thường được sử dụng trong các hệ thống nước công nghiệp, đặc biệt khi cần đo lưu lượng ổn định và kết nối với hệ thống điều khiển.Hiển thị thông số đo rõ ràng trên màn hình.
Có thể theo dõi lưu lượng tức thời và tổng lưu lượng.
Một số loại có khả năng lưu trữ dữ liệu.
Có thể kết nối với hệ thống điều khiển và giám sát.
Hỗ trợ nhiều dạng tín hiệu như xung, RS485, Modbus, 4–20 mA tùy model.
Phù hợp với nhu cầu tự động hóa và quản lý lưu lượng.

Ứng dụng:

Nhà máy, xưởng sản xuất.
Hệ thống xử lý và cấp nước.
Tòa nhà, khu công nghiệp.
Hệ thống làm mát và tuần hoàn nước.
Hệ thống SCADA, BMS hoặc các hệ thống giám sát lưu lượng.
Các dây chuyền cần kiểm soát lượng nước liên tục.

4.3. Đồng hồ đo lưu lượng nước dạng điện từ

Đồng hồ điện từ thường được sử dụng trong các hệ thống nước công nghiệp, đặc biệt khi cần đo lưu lượng ổn định và kết nối với hệ thống điều khiển.

Ưu điểm:

Không có bộ phận chuyển động cơ học trong ống đo nên giảm hao mòn cơ khí.
Có khả năng đo lưu lượng ổn định trong điều kiện phù hợp.
Phù hợp với đường ống có kích thước lớn.
Có thể đo lưu lượng hai chiều ở một số thiết kế.
Khả năng tích hợp tín hiệu điều khiển và truyền dữ liệu.
Phù hợp với hệ thống cần theo dõi lưu lượng liên tục.

Ứng dụng:

Nhà máy nước và hệ thống cấp nước.
Hệ thống xử lý nước thải.
Nhà máy sản xuất.
Hệ thống tuần hoàn và làm mát.
Đường ống công nghiệp.
Các hệ thống cần kết nối đồng hồ với tủ điều khiển.

5. Chọn vật liệu thân đồng hồ

Trong Hướng Dẫn Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước, vật liệu thân đồng hồ là yếu tố cần được xem xét kỹ vì ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn, trọng lượng, khả năng chịu áp suất và tuổi thọ thiết bị. Không nên lựa chọn vật liệu chỉ dựa vào giá thành mà cần căn cứ vào loại nước, môi trường lắp đặt và điều kiện vận hành thực tế.

Một số vật liệu phổ biến gồm:

Gang: phù hợp nhiều hệ thống cấp nước và công nghiệp, có độ cứng cao.
Inox: khả năng chống ăn mòn tốt, phù hợp với môi trường có yêu cầu cao về vật liệu.
Đồng: thường xuất hiện ở các đồng hồ nước dân dụng kích thước nhỏ.
Nhựa: trọng lượng nhẹ, khả năng chống ăn mòn tốt, phù hợp với một số hệ thống nước và môi trường đặc thù.

Khi lựa chọn cần xem xét chất lượng nước, áp suất, nhiệt độ và môi trường lắp đặt thay vì chỉ dựa vào giá thành.

6. Kiểm tra áp suất làm việc

Áp suất làm việc là thông số cần được kiểm tra kỹ trước khi lắp đặt. Đồng hồ phải có khả năng chịu được áp suất thực tế của hệ thống và phù hợp với các biến động có thể xảy ra trong quá trình vận hành.

Xác định áp suất thực tế: Kiểm tra áp suất trung bình và cao nhất tại vị trí lắp đồng hồ.
Chọn cấp áp suất phù hợp: Khả năng chịu áp của đồng hồ phải đáp ứng áp suất làm việc của đường ống.
Tính đến tăng áp: Cần lưu ý hiện tượng tăng áp khi đóng mở van hoặc khởi động, dừng bơm.
Kiểm tra phụ kiện: Van, mặt bích, gioăng và đường ống kết nối cũng phải có khả năng chịu áp tương ứng.
Không chọn sát giới hạn: Nên có khoảng dự phòng phù hợp để đồng hồ hoạt động ổn định và bền hơn.

Việc kiểm tra áp suất giúp hạn chế rò rỉ, sai số đo và hư hỏng đồng hồ, đặc biệt trong các hệ thống cấp nước có áp suất cao hoặc biến động thường xuyên.

7. Lựa chọn đồng hồ theo nhiệt độ của nước

Trong Hướng Dẫn Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước, nhiệt độ nước là thông số cần kiểm tra để đảm bảo đồng hồ hoạt động ổn định và bền lâu.

Nước lạnh: Chọn đồng hồ có dải nhiệt độ phù hợp với hệ thống cấp nước sinh hoạt thông thường.
Nước nóng: Phải sử dụng đồng hồ được thiết kế riêng cho nước nóng, có khả năng chịu nhiệt phù hợp.
Kiểm tra nhiệt độ tối đa: Cần đối chiếu nhiệt độ thực tế với giới hạn do nhà sản xuất công bố.
Kiểm tra vật liệu: Đặc biệt chú ý thân đồng hồ, gioăng và các bộ phận tiếp xúc với nước.
Không dùng sai mục đích: Không sử dụng đồng hồ nước lạnh cho nước nóng nếu thiết bị không được phép.

Đối với đồng hồ đo nước nóng, cần kiểm tra: Nhiệt độ nước tối đa, vật liệu thân, vật liệu gioăng, bộ phận đo, giới hạn nhiệt độ được nhà sản xuất công bố.

Lựa chọn đúng theo nhiệt độ giúp hạn chế sai số, rò rỉ và hư hỏng, đồng thời kéo dài tuổi thọ của đồng hồ.

8. Kiểm tra kiểu kết nối

Đồng hồ đo lưu lượng nước thường có các kiểu kết nối như:

Nối ren: phổ biến ở đồng hồ DN15, DN20, DN25 và các đường ống nhỏ.
Mặt bích: thường sử dụng với đồng hồ kích thước lớn hoặc hệ thống công nghiệp.
Kết nối wafer: thường gặp ở một số dòng đồng hồ điện tử, điện từ.
Kết nối clamp: phù hợp với một số hệ thống chuyên dụng yêu cầu tháo lắp nhanh.

Khi mua cần kiểm tra tiêu chuẩn mặt bích, kích thước, khoảng cách lắp đặt và phụ kiện đi kèm để đảm bảo đồng hồ có thể kết nối chính xác với đường ống.

9. Kiểm tra độ chính xác và tiêu chuẩn

Trong Hướng Dẫn Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước, độ chính xác và tiêu chuẩn là hai yếu tố quan trọng để đánh giá chất lượng cũng như khả năng đáp ứng yêu cầu đo lường của thiết bị.

Độ chính xác: Xác định sai số cho phép, phù hợp với nhu cầu đo.
Dải đo: Đảm bảo đồng hồ đo tốt từ lưu lượng thấp đến cao.
Tiêu chuẩn kỹ thuật: Kiểm tra tiêu chuẩn sản xuất và thông số kỹ thuật của sản phẩm.
Kiểm định: Với thiết bị dùng để đo đếm, thanh toán nước, cần kiểm tra yêu cầu kiểm định.
Tem và giấy kiểm định: Đối chiếu model, số seri và thông tin trên đồng hồ.
Nguồn gốc: Ưu tiên sản phẩm có xuất xứ, nhà sản xuất và tài liệu kỹ thuật rõ ràng.

Lựa chọn đúng giúp đảm bảo kết quả đo ổn định, hạn chế sai số và đáp ứng yêu cầu sử dụng.

V. Một số sai lầm thường gặp khi lựa chọn đồng hồ đo lưu lượng nước

Trong quá trình Lựa chọn đồng hồ đo lưu lượng nước, người dùng cần tránh những sai lầm sau:

Chỉ chọn theo đường kính đường ống: Đồng hồ đúng DN nhưng không phù hợp với lưu lượng thực tế vẫn có thể đo không hiệu quả.
Không kiểm tra lưu lượng: Không xác định Qmin, lưu lượng trung bình và Qmax có thể dẫn đến chọn đồng hồ quá lớn hoặc quá nhỏ.
Chọn Qmax quá thấp: Khi lưu lượng thực tế vượt giới hạn, đồng hồ dễ bị quá tải, ảnh hưởng đến độ bền và độ chính xác.
Không kiểm tra áp suất: Đồng hồ không đáp ứng áp suất đường ống có thể xảy ra rò rỉ hoặc hư hỏng.
Dùng sai loại nhiệt độ: Không nên dùng đồng hồ nước lạnh cho hệ thống nước nóng nếu thiết bị không được thiết kế cho nhiệt độ cao.
Bỏ qua kiểu kết nối: Chọn sai kết nối ren, mặt bích hoặc kích thước lắp đặt khiến việc thi công gặp khó khăn.
Không kiểm tra độ chính xác: Với hệ thống cần đo đếm chính xác, cần xem xét cấp chính xác và yêu cầu kiểm định.
Không quan tâm nguồn gốc: Sản phẩm không rõ xuất xứ thường khó kiểm tra chất lượng, bảo hành và thông số kỹ thuật.
Không xác định nhu cầu truyền dữ liệu: Nếu cần kết nối với hệ thống điều khiển nhưng chọn đồng hồ không có RS485, Modbus, xung hoặc tín hiệu phù hợp sẽ phải thay đổi thiết bị.

VI. Nên mua đồng hồ đo lưu lượng nước ở đâu uy tín?

Khi lựa chọn mua Đồng hồ đo lưu lượng nước, nên tìm đến đơn vị cung cấp thiết bị đo lưu lượng có thông số kỹ thuật rõ ràng, nguồn gốc minh bạch và hỗ trợ tư vấn theo thực tế đường ống.

CÔNG TY TNHH THIẾT BỊ ĐIỆN TS cung cấp nhiều dòng thiết bị đo lưu lượng nước và phụ kiện đường ống, hỗ trợ khách hàng lựa chọn sản phẩm dựa trên DN đường ống, lưu lượng, áp suất, môi trường sử dụng và yêu cầu kết nối.

Hay liên hệ ngay với Thiết Bị Điện TS qua hotline: 0823.18.12.18

Trước khi đặt mua, khách hàng nên cung cấp thông tin về đường kính ống, lưu lượng dự kiến, loại nước, áp suất và mục đích sử dụng để được tư vấn model phù hợp, tránh lựa chọn sai kích thước hoặc sai dải đo.
