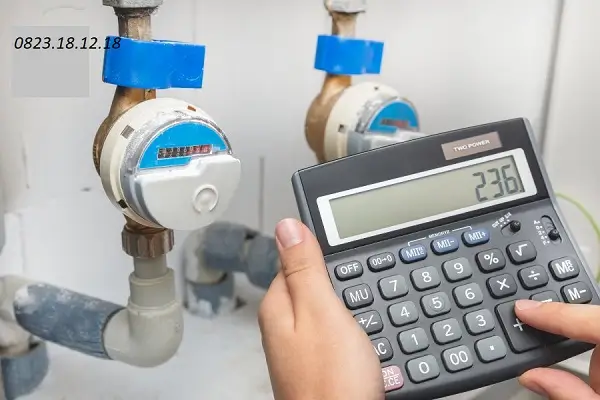

Cách Tính Thông Số Đồng Hồ Đo Nước

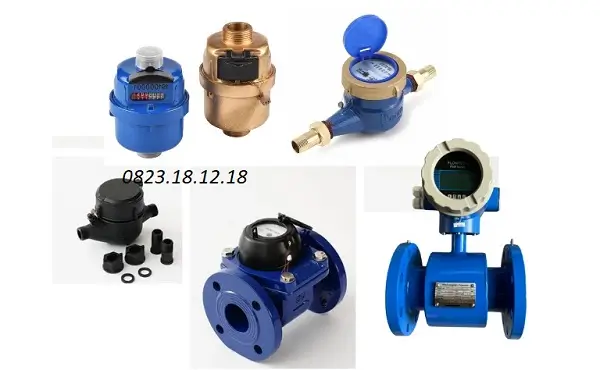

I. Giới thiệu chung về cách tính thông số đồng hồ nước

Đồng hồ nước là thiết bị dùng để đo và ghi nhận lưu lượng hoặc tổng lượng nước đã đi qua đường ống trong một khoảng thời gian nhất định. Thiết bị thường được lắp trên đường ống cấp nước để theo dõi mức tiêu thụ nước của hộ gia đình, tòa nhà, nhà máy, hệ thống tưới tiêu và các công trình dân dụng, công nghiệp.

Thông số đồng hồ đo nước là tập hợp các chỉ tiêu kỹ thuật thể hiện khả năng đo, kích thước, điều kiện làm việc và phạm vi sử dụng của một loại đồng hồ nước. Các thông số này giúp người dùng xác định thiết bị có phù hợp với đường ống, lưu lượng, áp suất và môi trường sử dụng hay không.

Việc hiểu rõ đồng hồ nước là gì và cách tính thông số đồng hồ nước giúp người dùng lựa chọn đúng thiết bị theo điều kiện thực tế của hệ thống, thay vì chỉ dựa vào kích thước đường ống. Khi tính toán đúng, đồng hồ có thể hoạt động ổn định, đo chính xác và hạn chế các sự cố trong quá trình sử dụng.

Cách tính thông số đồng hồ nước là quá trình xác định và đối chiếu các thông số kỹ thuật cần thiết để lựa chọn đồng hồ phù hợp với điều kiện vận hành của hệ thống. Việc tính toán không chỉ dựa vào đường kính đường ống mà còn phải xem xét lưu lượng nước, vận tốc dòng chảy, áp suất, nhiệt độ, dải đo và tổn thất áp suất.

Để lựa chọn chính xác, trước tiên cần xác định lưu lượng nhỏ nhất, lưu lượng trung bình và lưu lượng lớn nhất của hệ thống. Sau đó đối chiếu với các thông số Q1, Q2, Q3, Q4 của đồng hồ để đảm bảo thiết bị có thể đo ổn định trong toàn bộ phạm vi sử dụng.

Bên cạnh đó, đường kính danh nghĩa DN cũng cần được tính toán dựa trên lưu lượng và vận tốc dòng nước. Một đồng hồ quá nhỏ có thể gây tăng tổn thất áp suất, trong khi đồng hồ quá lớn có thể không tối ưu khi đo lưu lượng thấp. Vì vậy, cách tính thông số đồng hồ nước đúng ngay từ đầu giúp thiết bị hoạt động ổn định, nâng cao độ chính xác và hạn chế các vấn đề phát sinh trong quá trình sử dụng.

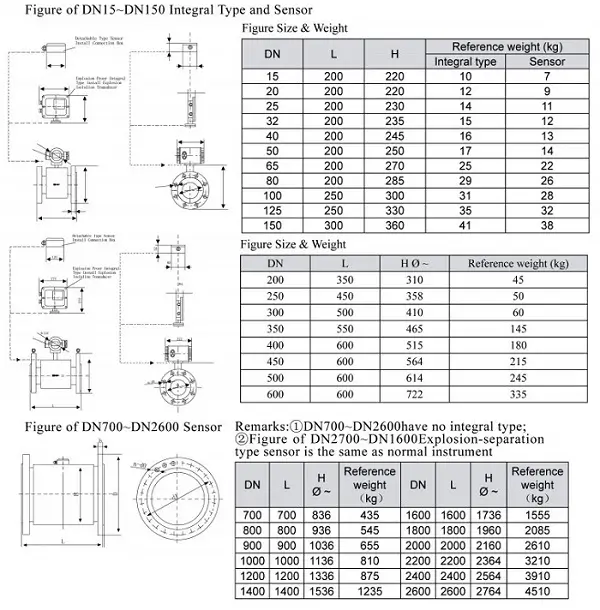

III. Thông số đồng hồ đo nước gồm những gì?

Trước khi tìm hiểu cách tính thông số đồng hồ đo nước, cần nắm rõ ý nghĩa của từng thông số kỹ thuật. Đây là cơ sở để xác định đồng hồ có phù hợp với đường ống, lưu lượng và điều kiện vận hành thực tế hay không.

Các thông số quan trọng của đồng hồ đo nước

• DN – Đường kính danh nghĩa: Là kích thước kết nối của đồng hồ với đường ống, thường có các loại DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100… DN càng lớn thì khả năng đáp ứng đường ống có kích thước lớn càng cao. Tuy nhiên, không nên chọn DN chỉ dựa vào đường kính ống, mà cần kết hợp với lưu lượng thực tế.
• Q1 – Lưu lượng nhỏ nhất: Là mức lưu lượng thấp nhất mà đồng hồ có thể thực hiện phép đo theo yêu cầu kỹ thuật quy định. Thông số này đặc biệt quan trọng đối với những hệ thống có lưu lượng thay đổi mạnh, chẳng hạn ban đêm lưu lượng rất thấp nhưng ban ngày tăng cao.
• Q2 – Lưu lượng chuyển tiếp: Là điểm phân chia giữa vùng lưu lượng thấp và vùng lưu lượng cao trong phạm vi đo của đồng hồ. Khi lưu lượng thay đổi qua Q2, các yêu cầu về sai số đo được áp dụng theo vùng tương ứng.
• Q3 – Lưu lượng thường xuyên: Là lưu lượng mà đồng hồ có thể hoạt động liên tục trong điều kiện quy định. Khi lựa chọn thiết bị, Q3 cần phù hợp với lưu lượng vận hành thực tế của hệ thống, đặc biệt là mức lưu lượng thường xuyên.
• Q4 – Lưu lượng quá tải: Là mức lưu lượng cao nhất mà đồng hồ có thể chịu trong khoảng thời gian giới hạn theo yêu cầu kỹ thuật. Q4 cần đủ lớn để đáp ứng những thời điểm hệ thống phát sinh lưu lượng cao đột biến.
• R – Tỷ số phạm vi đo: Được xác định theo công thức R = Q3/Q1. Chỉ số này cho biết phạm vi giữa lưu lượng thường xuyên và lưu lượng nhỏ nhất mà đồng hồ có khả năng đo. R càng phù hợp với điều kiện sử dụng thì khả năng đáp ứng nhiều mức lưu lượng càng tốt.
• PN – Áp suất danh nghĩa: Thể hiện cấp áp suất của đồng hồ, chẳng hạn PN10, PN16. Khi lựa chọn phải đảm bảo cấp áp suất của đồng hồ phù hợp hoặc đáp ứng điều kiện áp suất của hệ thống.
• ΔP – Tổn thất áp suất: Là mức sụt giảm áp suất khi nước đi qua đồng hồ. Nếu tổn thất áp suất quá lớn, áp lực nước phía sau đồng hồ có thể bị ảnh hưởng, đặc biệt trong các hệ thống có áp lực đầu vào thấp.
• Nhiệt độ làm việc: Cho biết khoảng nhiệt độ nước mà đồng hồ được thiết kế để vận hành. Đồng hồ dùng cho nước lạnh cần được phân biệt với các dòng được thiết kế cho nước có nhiệt độ cao.
• Kiểu kết nối: Có thể là ren, mặt bích hoặc các dạng kết nối chuyên dụng. Việc lựa chọn phải phù hợp với đường kính và tiêu chuẩn kết nối của đường ống hiện có.
• Vật liệu chế tạo: Thân đồng hồ có thể được sản xuất từ gang, đồng, inox hoặc vật liệu khác. Vật liệu cần được lựa chọn dựa trên chất lượng nước, áp suất, nhiệt độ và môi trường lắp đặt.

III. Cách tính thông số đồng hồ đo nước chính xác

Cách tính thông số đồng hồ đo nước cần dựa trên lưu lượng thực tế, kích thước đường ống và điều kiện vận hành. Không nên chỉ chọn đồng hồ theo DN của đường ống.

1. Cách tính lưu lượng nước của hệ thống

Trong cách tính thông số đồng hồ đo nước, xác định lưu lượng là bước quan trọng đầu tiên vì lưu lượng quyết định trực tiếp đến kích thước DN và dải đo Q1–Q4 của đồng hồ.

Công thức tính lưu lượng nước

Lưu lượng được tính theo công thức:

Q = V / t

Trong đó:

• Q: Lưu lượng nước, đơn vị m³/h.
• V: Thể tích nước chảy qua đường ống, đơn vị m³.
• t: Thời gian đo, đơn vị giờ.

Ví dụ, một hệ thống sử dụng 20 m³ nước trong 5 giờ:

Q = 20 / 5 = 4 m³/h

Như vậy, lưu lượng trung bình của hệ thống là 4 m³/h.

Lưu ý: Khi thực hiện cách tính thông số đồng hồ nước, nên lấy dữ liệu từ thời gian sử dụng thực tế thay vì chỉ ước tính. Đối với hệ thống lướn, cần xem xét thêm giờ cao điểm, giờ thấp điểm, lưu lượng biến động và chế độ vận hành của máy bơm.

2. Xác định lưu lượng nhỏ nhất (Qmin) và lớn nhất (Qmax)

Trong cách tính thông số đồng hồ đo nước, xác định lưu lượng nhỏ nhất và lớn nhất là bước rất quan trọng nhưng thường bị bỏ qua. Lưu lượng trong đường ống không cố định mà thay đổi theo thời điểm sử dụng, số lượng thiết bị hoạt động và nhu cầu tiêu thụ nước.

• Qmin: Lưu lượng nhỏ nhất khi nước vẫn chảy qua đồng hồ, thường xuất hiện vào ban đêm hoặc thời điểm ít sử dụng nước. Thông số này cần được đối chiếu với Q1 để đảm bảo đồng hồ có thể đo tốt ở lưu lượng thấp.
• Qtb: Lưu lượng trung bình trong quá trình vận hành, dùng để đánh giá mức làm việc thường xuyên của hệ thống.
• Qmax: Lưu lượng lớn nhất, thường xuất hiện vào giờ cao điểm hoặc khi nhiều thiết bị sử dụng nước đồng thời. Qmax cần được kiểm tra với Q3 và Q4 của đồng hồ.

Cách xác định

Có thể sử dụng công thức:

Q = V/t

Trong đó Q là lưu lượng, V là thể tích nước và t là thời gian.

Ví dụ

• Qmin = 0,5 m³/h
• Qtb = 5 m³/h
• Qmax = 12 m³/h

Khi đó cần lựa chọn đồng hồ có khả năng đo được lưu lượng thấp 0,5 m³/h, hoạt động ổn định quanh mức 5 m³/h và đáp ứng được lưu lượng cao theo giới hạn kỹ thuật.

3. Tính lưu lượng danh định của đồng hồ ( Q3 )

Q3 là thông số quan trọng trong các thông số đồng hồ đo nước, thể hiện lưu lượng thường xuyên mà đồng hồ có thể đo và vận hành liên tục trong điều kiện kỹ thuật quy định. Q3 giúp xác định đồng hồ có phù hợp với nhu cầu sử dụng nước thực tế hay không.

Cách xác định Q3

Trước tiên cần xác định lưu lượng trung bình và lưu lượng thường xuyên của hệ thống. Sau đó đối chiếu với Q3 được nhà sản xuất công bố.

Q3 không được thấp hơn nhu cầu lưu lượng vận hành liên tục của hệ thống.

Qmin ≤ dải đo phù hợp ≤ Qmax

và Q3 phải đáp ứng điều kiện vận hành thực tế.

Ví dụ:

• Lưu lượng nhỏ nhất: 0,5 m³/h.
• Lưu lượng thông thường: 5–7 m³/h.
• Lưu lượng cao điểm: 10 m³/h.

Nếu hệ thống thường xuyên vận hành khoảng 6 m³/h, cần lựa chọn đồng hồ có Q3 phù hợp với mức lưu lượng này, đồng thời kiểm tra khả năng đáp ứng Qmax.

4. Tính tỷ số R của đồng hồ nước

Trong cách tính thông số đồng hồ đo nước, tỷ số R là thông số quan trọng dùng để đánh giá phạm vi đo của đồng hồ, đặc biệt khi lưu lượng nước trong hệ thống thường xuyên thay đổi từ thấp đến cao.

Công thức tính tỷ số R

Tỷ số R được xác định theo công thức:

R = Q3 / Q1

Trong đó:

• R: Tỷ số phạm vi đo.
• Q3: Lưu lượng thường xuyên của đồng hồ, đơn vị m³/h.
• Q1: Lưu lượng nhỏ nhất mà đồng hồ có thể đo theo yêu cầu kỹ thuật.

Ví dụ

Một đồng hồ có:

• Q3 = 10 m³/h
• Q1 = 0,1 m³/h

Khi đó:

R = 10 / 0,1 = 100

Có thể hiểu đây là đồng hồ có tỷ số phạm vi đo R100

5. Cách tính đường kính đồng hồ theo lưu lượng

Trong các Cách tính thông số đồng hồ đo nước chính xác, xác định đường kính đồng hồ theo lưu lượng là bước quan trọng để đảm bảo thiết bị vừa đáp ứng nhu cầu đo, vừa hạn chế tổn thất áp suất. DN không nên được lựa chọn chỉ theo đường kính đường ống, mà cần tính toán dựa trên lưu lượng và vận tốc dòng nước.

Công thức tính đường kính

Mối quan hệ giữa lưu lượng, tiết diện và vận tốc dòng chảy được xác định bằng:

Q = A × v

Suy ra: A = Q/v

Đối với đường ống tròn: A = πD²/4

Từ đó: D = √(4Q/πv)

Trong đó:

• Q: Lưu lượng nước, đơn vị m³/s.
• A: Diện tích tiết diện dòng chảy, đơn vị m².
• v: Vận tốc dòng nước, m/s.
• D: Đường kính trong lý thuyết của đường ống, đơn vị m.

Ví dụ:

Giả sử hệ thống có:

• Lưu lượng: 10 m³/h.
• Vận tốc nước thiết kế: 1,5 m/s.

Đổi lưu lượng: 10 m³/h = 10/3.600 ≈ 0,00278 m³/s

Tính tiết diện: A = 0,00278/1,5 ≈ 0,00185 m²

Tính đường kính: D = √(4 × 0,00185/π) ≈ 0,0485 m

Tức đường kính lý thuyết khoảng 48,5 mm, vì vậy có thể xem xét kích thước danh nghĩa DN50.

6. Cách tính vận tốc dòng nước

Trong các Cách tính thông số đồng hồ đo nước chính xác, vận tốc dòng nước là thông số quan trọng để xác định đường kính đồng hồ, tốc độ dòng chảy và mức tổn thất áp suất trong đường ống. Nếu vận tốc quá cao, hệ thống có thể phát sinh tổn thất áp suất lớn; nếu quá thấp, đồng hồ có thể hoạt động chủ yếu ở vùng lưu lượng thấp.

Vận tốc dòng chảy được xác định theo: v = Q / A

Trong đó:

• v: Vận tốc dòng nước, đơn vị m/s.
• Q: Lưu lượng nước, đơn vị m³/s.
• A: Diện tích tiết diện trong của đường ống, đơn vị m².

Vận tốc quá cao có thể làm tăng tổn thất áp suất và tạo điều kiện phát sinh tiếng ồn, rung động hoặc hiện tượng thủy lực bất lợi.

Vận tốc quá thấp trong một số hệ thống lại khiến đồng hồ hoạt động chủ yếu ở vùng lưu lượng thấp.

7. Tính tổn thất áp suất qua đồng hồ

Trong Cách tính thông số đồng hồ đo nước chính xác, tổn thất áp suất qua đồng hồ (ΔP)  là thông số cần được kiểm tra để đảm bảo thiết bị không làm giảm áp lực nước quá mức. Khi nước đi qua cơ cấu đo, van và các bộ phận bên trong đồng hồ sẽ tạo ra sức cản dòng chảy, từ đó xuất hiện mức chênh lệch áp suất trước và sau đồng hồ.

ΔP = P₁ – P₂

Trong đó:

• P₁: Áp suất nước tại đầu vào đồng hồ.
• P₂: Áp suất nước tại đầu ra đồng hồ.
• ΔP: Mức tổn thất áp suất qua đồng hồ.

Ví dụ:

Áp suất trước đồng hồ: 4,5 bar. Áp suất sau đồng hồ: 4,1 bar.

Khi đó: ΔP = 4,5 – 4,1 = 0,4 bar

8. Tính áp suất làm việc của đồng hồ

Áp suất làm việc là áp lực của nước tác động lên đồng hồ trong quá trình vận hành.

Cách tính áp suất theo lực

Công thức: P = F/A

Trong đó:

• P: Áp suất, Pa.
• F: Lực tác dụng, N.
• A: Diện tích chịu lực, m²

Cách tính áp suất do cột nước

Công thức:

P = p x g x h

Trong đó:

• p: Khối lượng riêng của nước, khoảng 1.000 kg/m³.
• g: Gia tốc trọng trường, khoảng 9,81 m/s².
• h: Chiều cao cột nước, m.

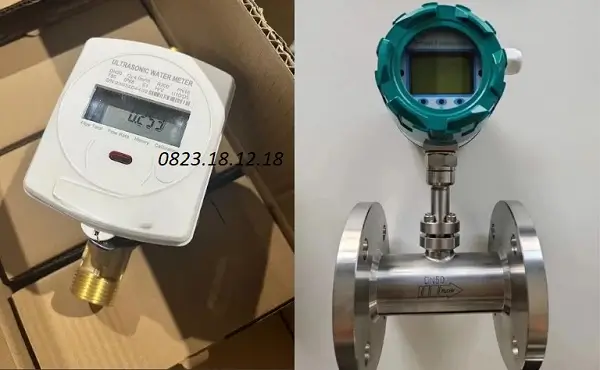

IV. Những sai lầm thường gặp khi tính thông số đồng hồ nước

Trong quá trình tính thông số đồng hồ đo nước chính xác, nhiều người chỉ dựa vào đường kính đường ống hoặc lưu lượng trung bình mà bỏ qua các yếu tố quan trọng khác. Những sai sót này có thể khiến đồng hồ đo không chính xác, tăng tổn thất áp suất hoặc nhanh xuống cấp.

• Chỉ chọn theo DN đường ống: Bỏ qua Q1, Q3, Q4 và R.
• Chỉ tính lưu lượng trung bình: Không xác định Qmin và Qmax, dẫn đến chọn sai dải đo.
• Bỏ qua Q1 và tỷ số R: Có thể khiến đồng hồ đo không tối ưu ở lưu lượng thấp.
• Chọn Q3 không phù hợp: Q3 quá thấp dễ gây quá tải; quá cao có thể không tối ưu khi lưu lượng nhỏ.
• Không kiểm tra Q4: Dễ xảy ra tình trạng đồng hồ không đáp ứng được lưu lượng cao điểm.
• Bỏ qua tổn thất áp suất: Đồng hồ có thể làm giảm áp lực nước trong hệ thống.
• Không kiểm tra áp suất tối đa: Có nguy cơ chọn đồng hồ không đáp ứng điều kiện áp suất thực tế.
• Sai đơn vị khi tính toán: Nhầm giữa m³/h, m³/s, bar, Pa… dẫn đến kết quả sai.
• Bỏ qua điều kiện lắp đặt: Hướng dòng chảy, vị trí lắp và đoạn ống thẳng đều có thể ảnh hưởng đến phép đo.
• Chỉ quan tâm đến giá: Giá thấp nhưng thông số không phù hợp có thể làm tăng chi phí vận hành và thay thế.

V. Ví dụ tính thông số đồng hồ đo nước

Giả sử một hệ thống có:

• Đường ống hiện tại: DN50.
• Lưu lượng nhỏ nhất: 0,5 m³/h.
• Lưu lượng trung bình: 5 m³/h.
• Lưu lượng cực đại: 12 m³/h.
• Áp suất vận hành: 5 bar.
• Nước lạnh.
• Hệ thống vận hành liên tục.

Bước 1: Xác định Qmax

Qmax = 12 m³/h

Đồng hồ phải có khả năng đáp ứng lưu lượng cực đại này trong điều kiện kỹ thuật cho phép.

Bước 2: Xác định Qmin

Qmin = 0,5 m³/h

Cần kiểm tra Q1 của đồng hồ để đảm bảo thiết bị có khả năng đo vùng lưu lượng thấp phù hợp.

Bước 3: Kiểm tra Q3

Q3 phải phù hợp với mức lưu lượng vận hành thường xuyên, không nên chọn quá thấp so với chế độ làm việc thực tế.

Bước 4: Kiểm tra DN

DN50 có thể là kích thước ban đầu để xem xét, nhưng phải tiếp tục kiểm tra vận tốc dòng chảy và thông số Q1–Q4.

Bước 5: Kiểm tra áp suất

Áp suất làm việc 5 bar cần được đối chiếu với cấp áp suất của đồng hồ.

Bước 6: Kiểm tra tổn thất áp suất

Nếu hệ thống yêu cầu áp lực nước cao ở phía sau đồng hồ, cần ưu tiên thiết bị có đặc tính tổn thất áp suất phù hợp.

VI. Bảng thông số cần có khi mua đòng hồ nước

VII. Địa chỉ cung cấp đồng hồ đo nước uy tín

Công Ty TNHH Thiết bị điện TS là địa chỉ cung cấp đồng hồ đo nước và thiết bị đo lưu lượng tren toàn quốc, phục vụ nhiều nhu cầu từ hệ thống nước sinh hoạt, nhà trọ, chung cư, tòa nhà đến các công trình và hệ thống cấp nước công nghiệp.

Đơn vị cung cấp có thể tư vấn lựa chọn đồng hồ nước DN15–DN200 và các kích thước khác tùy nhu cầu, đồng thời hỗ trợ lựa chọn theo lưu lượng và điều kiện lắp đặt thực tế.

Khi mua đồng hồ nước, quý khách hàng sẽ được cung cấp đầy đủ về nguồn gốc sản phẩm, tư vấn chi tiết về các thông số kỹ thuật, Q1, Q3, Q4, tỷ số R, cấp áp suất và giấy tờ kiểm định nếu thiết bị được sử dụng cho mục đích đo đếm thương mại.

Thiết bị điện TS là lựa chọn phù hợp cho khách hàng đang tìm địa chỉ cung cấp đồng hồ đo nước tại Hà Nội, đặc biệt khi cần tư vấn lựa chọn thiết bị theo thông số kỹ thuật thay vì chỉ chọn theo kích thước đường ống.

Kết luận

Cách tính thông số đồng hồ đo nước cần được thực hiện dựa trên nhiều yếu tố thay vì chỉ nhìn vào đường kính đường ống. Quy trình lựa chọn chính xác nên bắt đầu từ Qmin, Qtb và Qmax, sau đó tính toán vận tốc và đường kính, tiếp tục kiểm tra Q1, Q2, Q3, Q4, tỷ số R, áp suất, tổn thất áp suất và nhiệt độ.

Đối với công trình dân dụng, đồng hồ có thể được lựa chọn tương đối đơn giản. Tuy nhiên, với chung cư, tòa nhà, nhà máy và hệ thống cấp nước công nghiệp, việc tính toán cần dựa trên dữ liệu vận hành thực tế và catalogue của từng model để đảm bảo đo chính xác, hạn chế tổn thất áp suất và duy trì độ bền thiết bị.
