Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Đồng Hồ Nước

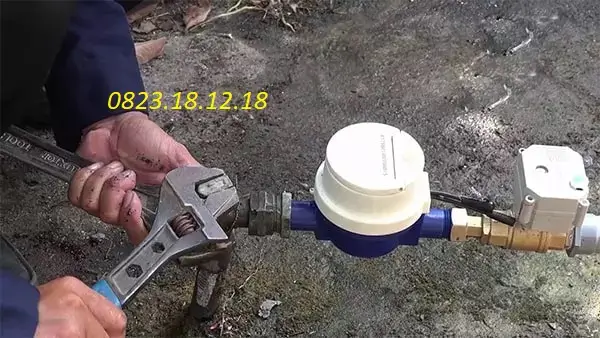

I. Giới thiệu về hướng dẫn lắp đặt và bảo dưỡng đồng hồ nước

Đồng hồ nước là thiết bị dùng để đo và ghi nhận lưu lượng nước đi qua đường ống trong một khoảng thời gian nhất định. Thiết bị thường được sử dụng trong hộ gia đình, chung cư, nhà máy, hệ thống cấp nước và các công trình dân dụng.

Tùy nhu cầu sử dụng, đồng hồ nước có thể là loại đồng hồ cơ dạng cánh quạt, đồng hồ nước điện tử, đồng hồ nước mặt bích hoặc dạng ren với nhiều kích thước DN15, DN20, DN25, DN50…

Việc lắp đặt và bảo dưỡng đồng hồ nước không đơn thuần chỉ là đem đồng hồ lắp vào hệ thống đường ống hay kiểm tra xem đồng hồ chạy có sai hay không. còn bao gồm quá trình lựa chọn thiết bị, chuẩn bị đường ống, kiểm tra chiều dòng chảy, xử lý mối nối và bảo dưỡng định kỳ. Bởi vậy, việc nắm rõ hướng dẫn lắp đặt và bảo dưỡng đồng hồ nước là điều rất quan trọng.

Hướng dẫn lắp đặt và bảo dưỡng đồng hồ nước là quy trình cung cấp các yêu cầu kỹ thuật và thao tác cần thiết để đưa đồng hồ nước vào hệ thống đúng cách, kiểm tra tình trạng hoạt động và duy trì khả năng đo lưu lượng chính xác trong thời gian dài.

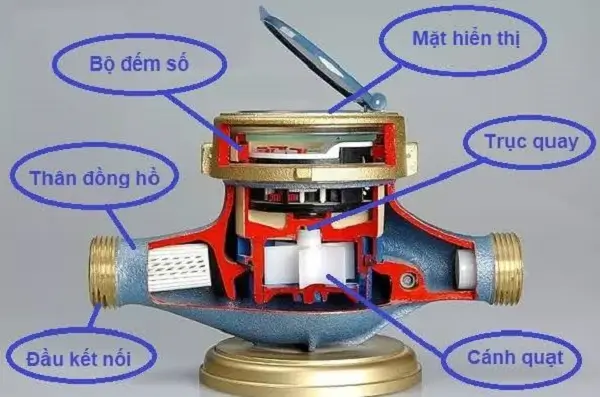

II. Cấu tạo cơ bản của đồng hồ nước

Nắm được cấu tạo của đồng hồ nước là cơ sở để giúp bạn hiểu rõ về Hướng dẫn lắp đặt và bảo dưỡng đồng hồ nước một cách chính xác, giúp thiết bị hoạt động ổn định và dễ dàng phát hiện sự cố.

Dưới đây là cấu tạo cơ bản của đồng hồ nước:

• Thân đồng hồ: Làm bằng gang, đồng hoặc inox, có nhiệm vụ bảo vệ cơ cấu đo và kết nối với đường ống.
• Bộ phận đo lưu lượng: Thường sử dụng cánh quạt hoặc turbine. Khi nước chảy qua, bộ phận này quay và tạo chuyển động để đo lưu lượng.
• Bộ truyền động: Truyền chuyển động từ cơ cấu đo đến bộ phận hiển thị.
• Mặt số: Hiển thị tổng lượng nước đã đi qua đồng hồ, thường được tính theo m³.
• Mặt kính và nắp bảo vệ: Giúp bảo vệ mặt số khỏi bụi bẩn, nước và va đập bên ngoài.
• Gioăng làm kín: Được lắp tại vị trí kết nối nhằm hạn chế rò rỉ nước.
• Đầu nối: Có thể là ren hoặc mặt bích, dùng để cố định đồng hồ vào hệ thống đường ống.

III. Hướng dẫn lắp đặt đồng hồ đo nước

Trong Hướng dẫn lắp đặt và bảo dưỡng đồng hồ nước, việc hướng dẫn lắp đặt đồng hồ đo nước đúng kỹ thuật có vai trò quan trọng đối với độ chính xác và tuổi thọ của thiết bị. Có thể thực hiện theo các bước sau:

1. Kiểm tra đồng hồ trước khi lắp

Trong Hướng dẫn lắp đặt đồng hồ nước, kiểm tra thiết bị trước khi lắp là bước quan trọng nhằm phát hiện sớm các lỗi hoặc hư hỏng có thể ảnh hưởng đến quá trình đo. Cần thực hiện:

• Kiểm tra ngoại quan: Quan sát thân đồng hồ, mặt kính, nắp bảo vệ và các đầu kết nối; đảm bảo không có vết nứt, móp méo, biến dạng hoặc dấu hiệu va đập.
• Kiểm tra mặt số: Dãy số và kim chỉ thị phải rõ ràng, không bị kẹt, mờ hoặc hư hỏng. Bộ phận hiển thị cần dễ quan sát để thuận tiện theo dõi lượng nước sử dụng.
• Kiểm tra kích thước: Đối chiếu kích thước danh nghĩa DN15, DN20, DN25, DN50… với đường kính và kiểu kết nối của đường ống.
• Kiểm tra chiều dòng chảy: Xác định mũi tên trên thân đồng hồ để đảm bảo khi lắp, chiều mũi tên trùng với chiều nước chảy.
• Kiểm tra đầu nối và gioăng: Đảm bảo ren, mặt bích, gioăng làm kín không bị hỏng, cong vênh hoặc thiếu bộ phận.
• Kiểm tra tình trạng bên trong đường ống: Không để đất, cát, rỉ sét, cặn hoặc vật thể lạ tồn tại trong đường ống trước khi kết nối đồng hồ.
• Kiểm tra thông tin kỹ thuật: Đối chiếu model, cấp chính xác, lưu lượng làm việc và các thông số khác với yêu cầu của hệ thống.
• Kiểm tra hồ sơ liên quan: Với đồng hồ sử dụng cho mục đích đo lường có yêu cầu kiểm định, cần kiểm tra tình trạng tem, dấu hoặc hồ sơ kiểm định theo quy định áp dụng.

2. Lựa chọn vị trí lắp đặt

Trong Hướng dẫn lắp đặt đồng hồ nước, vị trí lắp đặt cần đáp ứng các yêu cầu:

• Dễ quan sát: Thuận tiện đọc chỉ số và theo dõi lượng nước sử dụng.
• Dễ bảo dưỡng: Có đủ không gian để kiểm tra, vệ sinh và tháo lắp.
• Tránh ngập nước, va đập: Hạn chế các yếu tố có thể làm hư hỏng thân và mặt đồng hồ.
• Hạn chế rung động: Không nên lắp gần máy bơm hoặc thiết bị gây rung mạnh.
• Đường ống chắc chắn: Đường ống cần được cố định, tránh tạo lực kéo hoặc xoắn lên thân đồng hồ.
• Thuận tiện đóng ngắt: Nên bố trí van khóa để dễ cô lập đồng hồ khi kiểm tra hoặc sửa chữa.

Lựa chọn đúng vị trí giúp đồng hồ hoạt động ổn định, giảm nguy cơ rò rỉ và thuận tiện bảo dưỡng định kỳ.

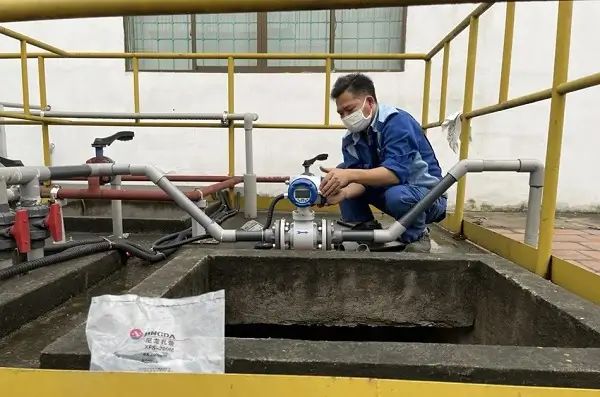

3. Lắp đúng chiều dòng chảy

Đây là một trong những yêu cầu quan trọng trong Hướng dẫn lắp đặt đồng hồ nước, bởi chiều dòng chảy ảnh hưởng trực tiếp đến khả năng đo của thiết bị.

• Xác định mũi tên trên thân đồng hồ: Mũi tên thường được đúc hoặc in trên thân, dùng để chỉ hướng nước đi qua đồng hồ.
• Đặt đồng hồ đúng hướng: Mũi tên phải trùng với chiều dòng nước từ đường ống cấp đến đường ống sử dụng.
• Kiểm tra trước khi cố định: Trước khi siết ren hoặc bulông mặt bích, cần kiểm tra lại chiều lắp để tránh phải tháo ra lắp lại.
• Không lắp ngược dòng: Lắp sai chiều có thể khiến đồng hồ đo không chính xác, hoạt động bất thường hoặc ảnh hưởng đến cơ cấu đo tùy từng loại thiết bị.
• Kiểm tra sau khi cấp nước: Mở van từ từ và quan sát mặt số. Khi có nước chảy, bộ phận hiển thị phải hoạt động phù hợp với hướng dòng chảy.

4. Làm sạch đường ống trước khi lắp đặt đồng hồ

Làm sạch đường ống trước khi lắp là bước cần thiết để hạn chế cặn bẩn ảnh hưởng đến cơ cấu đo. Có thể thực hiện như sau:

• Kiểm tra bên trong đường ống: Loại bỏ đất, cát, rỉ sét, cặn nước hoặc vật thể lạ còn sót lại.
• Xả đường ống: Cho nước chảy qua đường ống trong thời gian phù hợp để cuốn trôi các tạp chất.
• Vệ sinh vị trí kết nối: Làm sạch phần ren, mặt bích và khu vực tiếp xúc với gioăng để đảm bảo kết nối kín.
• Kiểm tra lại trước khi lắp: Đảm bảo đường ống không còn dị vật có kích thước lớn hoặc cặn bẩn dễ bong ra.
• Có thể lắp bộ lọc: Với nguồn nước chứa nhiều cặn, nên cân nhắc lắp bộ lọc phù hợp ở phía trước đồng hồ để hạn chế tạp chất đi vào thiết bị.
• Tránh dùng lực mạnh: Không dùng vật cứng tác động trực tiếp vào bên trong đồng hồ để làm sạch vì có thể gây hư hỏng cơ cấu đo.

Đường ống sạch giúp giảm nguy cơ kẹt cánh đo, hạn chế sai số và duy trì khả năng hoạt động ổn định của đồng hồ nước trong quá trình sử dụng.

5. Kết nối đồng hồ với đường ống

Trong Hướng dẫn lắp đặt đồng hồ nước, cần kết nối đúng kỹ thuật để đảm bảo chắc chắn và không rò rỉ:

• Đồng hồ nối ren: Dùng gioăng, phụ kiện đúng kích thước và siết vừa lực, tránh làm hỏng ren.
• Đồng hồ mặt bích: Căn chỉnh hai mặt bích thẳng hàng, đặt gioăng đúng vị trí và siết bulông đều.
• Căn chỉnh đường ống: Đường ống phải thẳng, không tạo lực kéo hoặc xoắn lên thân đồng hồ.
• Kiểm tra mối nối: Sau khi lắp, mở nước từ từ và kiểm tra rò rỉ tại các vị trí kết nối.

Kết nối đúng giúp đồng hồ hoạt động ổn định, hạn chế thất thoát nước và thuận tiện bảo dưỡng.

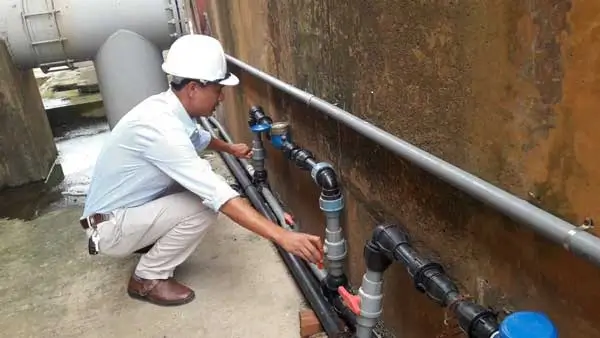

IV. Hướng dẫn bảo dưỡng đồng hồ nước

Trong Hướng dẫn lắp đặt và bảo dưỡng đồng hồ nước, việc hướng dẫn bảo dưỡng đồng hồ nước định kỳ giúp thiết bị duy trì khả năng đo ổn định, đồng thời phát hiện sớm các vấn đề như rò rỉ, cặn bẩn hoặc chỉ số bất thường.

1. Vệ sinh đồng hồ và đường ống

• Kiểm tra và vệ sinh khu vực xung quanh đồng hồ, tránh bụi bẩn và cặn tích tụ.
• Kiểm tra đường ống để phát hiện rỉ sét, cặn hoặc vật thể lạ.
  Với nguồn nước nhiều tạp chất, có thể sử dụng lọc Y hoặc bộ lọc phù hợp ở phía trước đồng hồ.Không tự ý tháo cơ cấu bên trong nếu không có chuyên môn.

2. Kiểm tra tình trạng rò rỉ

• Quan sát đầu ren, mặt bích, gioăng và thân đồng hồ.
• Kiểm tra xem có hiện tượng nhỏ giọt, thấm nước hoặc rò nước tại các mối nối hay không.
• Nếu phát hiện rò rỉ, cần khóa nước và xử lý sớm để tránh thất thoát nước.
• Kiểm tra lại độ kín sau khi thay gioăng hoặc siết lại mối nối.

3. Theo dõi chỉ số đồng hồ

• Ghi nhận chỉ số nước theo định kỳ để theo dõi mức tiêu thụ.
• Khi tất cả thiết bị sử dụng nước đã đóng nhưng đồng hồ vẫn quay, cần kiểm tra khả năng rò rỉ trong đường ống.
• Nếu chỉ số tăng nhanh bất thường, nên kiểm tra hệ thống và thiết bị sử dụng nước phía sau đồng hồ.

4. Kiểm tra hoạt động của đồng hồ

Trong Hướng dẫn bảo dưỡng đồng hồ nước, cần kiểm tra định kỳ để đảm bảo thiết bị đo ổn định:

• Quan sát mặt số: Kim hoặc bộ phận hiển thị phải hoạt động khi có nước chảy.
• Kiểm tra khi không dùng nước: Nếu đồng hồ vẫn quay, có thể hệ thống đang bị rò rỉ.
• Theo dõi chuyển động: Phát hiện sớm tình trạng quay giật, đứng kim hoặc quay bất thường.
• Kiểm tra chỉ số: So sánh mức tiêu thụ thực tế, nếu tăng bất thường cần kiểm tra lại hệ thống.
• Kiểm tra rò rỉ: Quan sát thân đồng hồ, gioăng và các đầu nối.

Nếu đồng hồ không quay, quay bất thường hoặc chỉ số sai lệch rõ rệt, nên kiểm tra và xử lý kịp thời.

5. Kiểm tra định kỳ

Tùy môi trường sử dụng và loại đồng hồ, nên kiểm tra định kỳ:

• Tình trạng mặt số và bộ phận hiển thị.
• Độ kín của các mối nối.
• Chiều dòng chảy.
• Tình trạng đường ống.
• Sai số đo nếu có dấu hiệu bất thường.
• Tình trạng kiểm định, hiệu chuẩn theo yêu cầu áp dụng.

V. Những lưu ý khi lắp đặt và bảo dưỡng đồng hồ nước

Để đồng hồ hoạt động ổn định, đo chính xác và sử dụng lâu dài, trong Hướng dẫn lắp đặt và bảo dưỡng đồng hồ nước cần chú ý:

• Chọn đúng kích thước: Đồng hồ phải có DN phù hợp với đường ống và lưu lượng nước thực tế. Không nên chọn chỉ dựa vào đường kính ống.
• Lắp đúng chiều: Mũi tên trên thân đồng hồ phải cùng chiều với dòng nước; đồng thời tuân thủ tư thế lắp đặt của nhà sản xuất.
• Đảm bảo đường ống sạch: Loại bỏ cát, đất, rỉ sét và cặn bẩn trước khi lắp để tránh làm kẹt cơ cấu đo.
• Giữ đường ống chắc chắn: Không để trọng lượng hoặc lực kéo của đường ống tác động lên thân đồng hồ.
• Hạn chế rung động: Không nên lắp gần máy bơm hoặc thiết bị tạo rung mạnh nếu không có biện pháp phù hợp.
• Kiểm tra rò rỉ: Sau khi lắp và trong quá trình sử dụng cần kiểm tra gioăng, ren, mặt bích và thân đồng hồ.
• Không tự ý tháo cơ cấu bên trong: Việc tháo lắp không đúng kỹ thuật có thể làm hỏng thiết bị hoặc ảnh hưởng đến độ chính xác.
• Ngắt nước trước khi bảo dưỡng: Trước khi tháo đồng hồ cần khóa van, xả áp và đảm bảo đường ống không còn áp lực.
• Bảo vệ đồng hồ: Hạn chế va đập, nhiệt độ cao, hóa chất hoặc môi trường ăn mòn vượt quá điều kiện làm việc của thiết bị.
• Kiểm tra định kỳ: Theo dõi mặt số, tốc độ quay, chỉ số tiêu thụ và tình trạng kết nối để phát hiện sớm bất thường.
• Đảm bảo kiểm định khi cần: Với đồng hồ thuộc trường hợp phải kiểm định, cần sử dụng thiết bị đáp ứng yêu cầu kiểm định và quản lý đo lường hiện hành.
