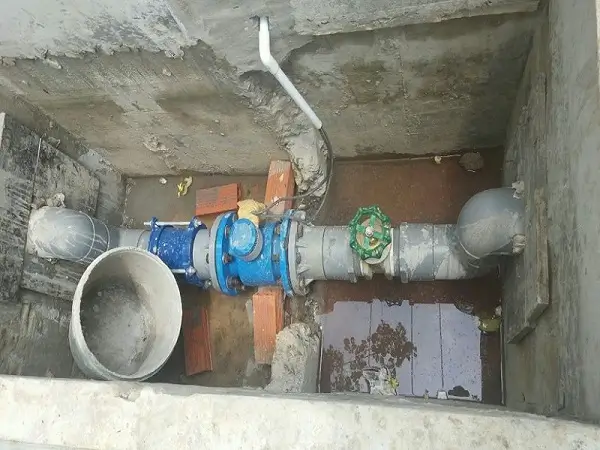

Đồng hồ đo nước thải là thiết bị dùng để đo lưu lượng và tổng lượng nước thải chảy qua đường ống trong một khoảng thời gian nhất định. Thiết bị thường được lắp tại đường ống dẫn nước thải vào, ra hoặc giữa các công đoạn của hệ thống xử lý để theo dõi lượng nước thực tế.

Khác với đồng hồ đo nước sạch, đồng hồ đo nước thải phải làm việc trong môi trường có thể chứa bùn, cặn, chất rắn lơ lửng hoặc hóa chất, vì vậy thiết bị cần có cấu tạo và vật liệu phù hợp với đặc tính của dòng nước.

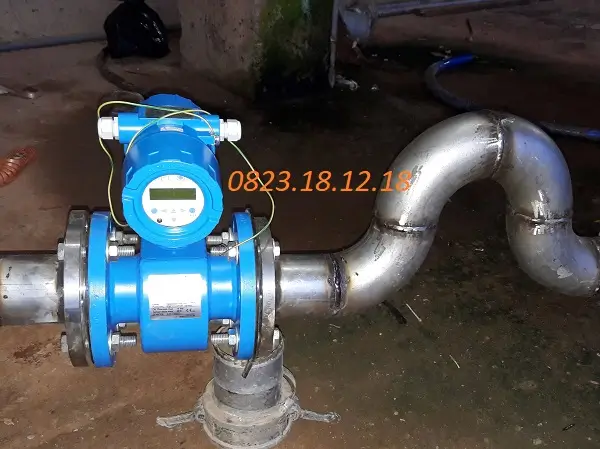

Catalogue đồng hồ đo nước thải là tài liệu kỹ thuật cung cấp thông tin về các dòng thiết bị đo lưu lượng nước thải, giúp người dùng dễ dàng tra cứu thông số, lựa chọn model và xác định phương án lắp đặt phù hợp. Đối với hệ thống xử lý nước thải công nghiệp, sinh hoạt hoặc sản xuất, việc lựa chọn đúng đồng hồ đo lưu lượng có ảnh hưởng trực tiếp đến độ chính xác và khả năng vận hành của toàn hệ thống.

Tìm hiểu catalogue đồng hồ đo nước thải giúp người dùng nắm rõ thông số kỹ thuật và lựa chọn đúng thiết bị cho từng hệ thống. Đây là cơ sở để đối chiếu với đường ống và đặc tính nước thải thực tế, hạn chế tình trạng chọn sai model, đo không chính xác hoặc thiết bị nhanh xuống cấp. Đặc biệt với nước thải có bùn, cặn và hóa chất, việc kiểm tra catalogue trước khi mua càng cần thiết để đảm bảo đồng hồ hoạt động ổn định, phù hợp môi trường và tiết kiệm chi phí vận hành.

II. Thông số kỹ thuật cơ bản của đồng hồ đo nước thải

Để hiểu rõ về Catalogue đồng hồ đo nước thải, việc nắm được các thống số kỹ thuật cơ bản của đồng hồ nước thải là điều cần thiết.

Dưới đây là các thông số cơ bản:

Môi chất đo: Nước thải, nước có tạp chất phù hợp
Kích thước: DN15 – DN 1000 tùy model
Kiểu đo: Điện từ, siêu âm hoặc cơ
Kết nối: Ren, mặt bích
Nguồn cấp: Tùy từng model
Tín hiệu: 4 – 20mA, Xung, RS485/Modbus
Hiển thị: lưu lượng tức thời và lưu lượng tổng
Thân đồng hồ: Inox, gang,..
Cấp bảo vệ: Tùy thiết kế thiết bị
Môi trường sử dụng: Nhà máy, trạm xử lý, khu công nghiệp.

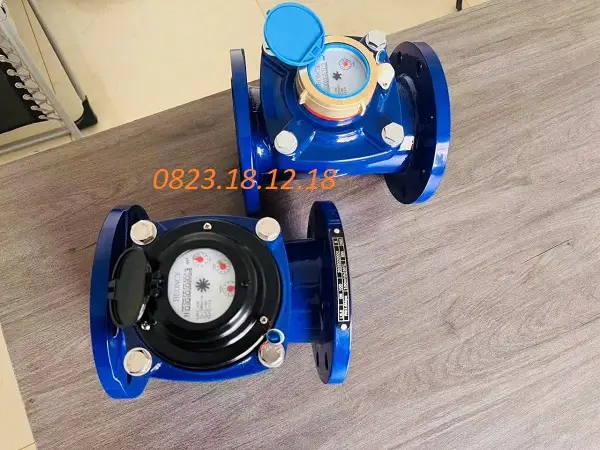

III. Các thông số cần quan tâm trong catalogue đồng hồ đo nước thải

Khi tham khảo catalogue đồng hồ đo nước thải, không nên chỉ quan tâm đến kích thước DN hay giá bán. Catalogue thường chứa nhiều thông số quyết định khả năng đo, độ bền và mức độ phù hợp của thiết bị với hệ thống thực tế. Những thông tin quan trọng cần chú ý gồm:

1. Kích thước danh nghĩa DN

DN là thông số vô cùng quan trọng trong catalogue đồng hồ đo nước thải, dùng để xác định kích thước danh nghĩa và khả năng kết nối của đồng hồ với đường ống. Các kích thước phổ biến gồm DN15, DN20, DN25, DN40, DN50, DN80, DN100, DN150…

Khi lựa chọn, cần đối chiếu DN đồng hồ với đường ống, kiểu kết nối và lưu lượng thực tế. Không nên chỉ căn cứ vào kích thước ống, bởi cùng một DN có thể có nhiều model với dải đo khác nhau. Đối với đồng hồ đo nước thải, việc chọn đúng DN còn giúp hạn chế tình trạng dòng chảy quá thấp hoặc quá cao so với khả năng đo của thiết bị.

2. Dải lưu lượng đo

Dải lưu lượng đo cho biết khoảng lưu lượng mà đồng hồ có thể ghi nhận trong quá trình vận hành. Đây là thông số cần đặc biệt chú ý khi xem catalogue đồng hồ đo nước thải, vì chọn sai dải đo có thể khiến thiết bị hoạt động không hiệu quả hoặc không đáp ứng nhu cầu thực tế.

Đối với đồng hồ nước áp dụng hệ thông số Q1–Q4, catalogue thường thể hiện:

Q1: mức lưu lượng thấp nhất mà đồng hồ có khả năng đo theo yêu cầu kỹ thuật.
Q2: mức lưu lượng chuyển tiếp giữa vùng đo thấp và vùng đo cao.
Q3: lưu lượng làm việc liên tục mà đồng hồ được thiết kế để vận hành ổn định.
Q4: lưu lượng lớn nhất mà thiết bị có thể chịu trong khoảng thời gian giới hạn.

3. Cấp chính xác

Cấp hoặc độ chính xác cho biết mức sai lệch cho phép khi đồng hồ thực hiện phép đo. Trong catalogue đồng hồ đo nước thải thông số này đặc biệt quan trọng với hệ thống cần quản lý sản lượng nước, tính toán chi phí hoặc giám sát lưu lượng.

Không nên chỉ chọn đồng hồ có độ chính xác cao nhất mà cần cân đối giữa yêu cầu đo và điều kiện vận hành thực tế.

4. Vật liệu chế tạo

Vật liệu chế tạo là thông số cần chú ý trong catalogue đồng hồ đo nước thải, ảnh hưởng trực tiếp đến độ bền và khả năng làm việc của thiết bị. Khi xem catalogue, cần chú ý:

Thân đồng hồ: thường bằng gang, inox hoặc vật liệu phủ bảo vệ.
Điện cực: thường gặp inox 316L, Titanium, Hastelloy… đối với đồng hồ điện từ.
Lớp lót: có thể là PTFE, EPDM hoặc cao su chuyên dụng, tùy loại môi chất.
Gioăng làm kín: cần phù hợp với nhiệt độ và tính chất của nước.

Với đồng hồ đo nước thải, đặc biệt là nước thải công nghiệp có hóa chất hoặc chất ăn mòn, phải chọn vật liệu tương thích với môi chất để hạn chế ăn mòn, hư hỏng và sai số khi đo. Vì vậy, không nên chỉ nhìn vào vật liệu thân mà cần kiểm tra toàn bộ các bộ phận tiếp xúc trực tiếp với nước.

5. Kiểu kết nối

Kiểu kết nối trong catalogue đồng hồ đo nước thải cho biết cách thiết bị được lắp vào đường ống. Các dạng phổ biến gồm:

Nối ren: thường dùng cho đồng hồ DN nhỏ, lắp đặt nhanh và gọn.
Nối mặt bích: phổ biến với đường ống công nghiệp, DN lớn, liên kết chắc chắn và dễ bảo trì.
Wafer: đồng hồ đặt giữa hai mặt bích, thiết kế gọn, thường dùng cho đồng hồ điện từ.
Clamp: tháo lắp nhanh, phù hợp với một số hệ thống yêu cầu vệ sinh thường xuyên.

Với đồng hồ đo nước thải, kiểu mặt bích thường được sử dụng nhiều trong các hệ thống công nghiệp.

6. Nguồn điện

Nguồn điện trong catalogue đồng hồ đo nước thải cho biết điện áp cần thiết để thiết bị hoạt động. Các loại phổ biến gồm:

24VDC: thường dùng trong tủ điều khiển và hệ thống PLC.
220VAC: phù hợp với hệ thống điện dân dụng, công nghiệp.
Nguồn pin: dùng cho các thiết bị lắp đặt độc lập.

Khi lựa chọn cần kiểm tra điện áp, loại nguồn AC/DC và công suất tiêu thụ. Với đồng hồ đo nước thải điện tử, nguồn cấp phù hợp giúp thiết bị hoạt động ổn định và truyền tín hiệu chính xác.

7. Tín hiệu đầu ra

Tín hiệu đầu ra trong catalogue đồng hồ đo nước thải cho biết cách thiết bị truyền dữ liệu lưu lượng đến màn hình, PLC, tủ điều khiển hoặc hệ thống giám sát. Đây là thông số quan trọng khi sử dụng đồng hồ trong các hệ thống đo tự động.

Một số dạng tín hiệu phổ biến:

4–20 mA: truyền giá trị lưu lượng liên tục, phù hợp kết nối PLC và bộ điều khiển.
Tín hiệu xung: tạo xung theo lượng nước đi qua, thường dùng để tính tổng lưu lượng.
RS485/Modbus: cho phép truyền dữ liệu số và kết nối với hệ thống giám sát, máy tính hoặc SCADA.
Relay: dùng để phát tín hiệu đóng/ngắt khi đạt điều kiện hoặc ngưỡng cài đặt.

Khi xem catalogue cần kiểm tra loại tín hiệu, phạm vi tín hiệu, chuẩn truyền thông và khả năng tương thích với thiết bị nhận. Với đồng hồ đo nước thải, lựa chọn đúng tín hiệu giúp theo dõi lưu lượng từ xa, lưu trữ dữ liệu và quản lý hệ thống thuận tiện hơn.

8. Cấp bảo vệ IP

Cấp bảo vệ IP là thông số trong catalogue đồng hồ đo nước thải cho biết khả năng chống bụi và chống nước của thiết bị, giúp đánh giá đồng hồ có phù hợp với môi trường lắp đặt hay không.

Các cấp IP phổ biến gồm:

IP65: chống bụi hoàn toàn, chịu được tia nước từ nhiều hướng, phù hợp lắp trong nhà hoặc khu vực có mái che.
IP67: chống bụi và chịu được ngâm nước tạm thời, thích hợp cho hố van hoặc nơi thường xuyên ẩm ướt.
IP68: chống bụi tuyệt đối và có thể hoạt động khi ngâm nước lâu dài, phù hợp với các vị trí ngập nước hoặc lắp đặt ngoài trời.

Khi lựa chọn, nên ưu tiên IP67–IP68 cho đồng hồ đo nước thải, vì thiết bị thường làm việc trong môi trường ẩm, nhiều bùn nước và cần độ bền cao trước điều kiện khắc nghiệt.

9. Nhiệt độ làm việc

Nhiệt độ làm việc là thông số quan trọng trong catalogue đồng hồ đo nước thải, cho biết giới hạn nhiệt độ mà thiết bị có thể hoạt động ổn định. Thông thường catalogue sẽ tách thành nhiệt độ môi trường và nhiệt độ của chất lỏng.

Nhiệt độ môi trường: giới hạn nhiệt độ xung quanh vị trí lắp đặt, ảnh hưởng đến thân đồng hồ, màn hình và bộ điện tử.
Nhiệt độ môi chất: nhiệt độ của nước đi qua đồng hồ, cần phù hợp với vật liệu thân, lớp lót, gioăng và cảm biến.
Nhiệt độ tối đa: không nên để nước vượt quá giới hạn nhà sản xuất quy định vì có thể làm giảm tuổi thọ hoặc ảnh hưởng độ chính xác.
Nhiệt độ tối thiểu: đặc biệt cần chú ý khi đồng hồ lắp ngoài trời hoặc trong môi trường có nhiệt độ thấp.

10. Áp suất làm việc

Áp suất làm việc trong catalogue đồng hồ đo nước thải cho biết giới hạn áp lực mà thiết bị có thể chịu trong quá trình vận hành. Một số mức thường gặp như PN10, PN16, PN25.

Khi lựa chọn cần đối chiếu áp suất thực tế của đường ống với giới hạn của đồng hồ, đồng thời xem xét nguy cơ tăng áp hoặc búa nước. Với đồng hồ đo nước thải, chọn đúng cấp áp suất giúp hạn chế rò rỉ, hư hỏng và đảm bảo thiết bị hoạt động ổn định.

11. Màn hình hiển thị

Với đồng hồ điện tử, catalogue có thể cung cấp thông tin về màn hình như:

Lưu lượng tức thời.
Tổng lưu lượng.
Đơn vị đo.
Trạng thái hoạt động.
Cảnh báo lỗi.
Chiều dòng chảy.

Màn hình càng rõ ràng sẽ càng thuận tiện cho việc kiểm tra trực tiếp tại vị trí lắp đặt.

12.Tiêu chuẩn và chứng nhận

Tiêu chuẩn và chứng nhận là thông tin bạn nên chú ý trong catalogue đồng hồ đo nước thải, giúp xác định thiết bị được sản xuất và đánh giá theo những yêu cầu kỹ thuật nào. Một số tiêu chuẩn thường được đề cập gồm ISO 4064, OIML R49, EN 14154 tùy loại đồng hồ và mục đích sử dụng.

Khi xem catalogue, nên kiểm tra:

Tiêu chuẩn áp dụng: xác định thiết bị đáp ứng yêu cầu kỹ thuật nào.
Chứng nhận chất lượng: thể hiện nguồn gốc và sự phù hợp của sản phẩm.
Hồ sơ kiểm định/hiệu chuẩn: cần thiết với các hệ thống yêu cầu kết quả đo có cơ sở xác nhận.
Phạm vi sử dụng: đặc biệt quan trọng nếu đồng hồ dùng để quản lý sản lượng hoặc tính toán thương mại.

IV. Catalogue đồng hồ đo nước thải

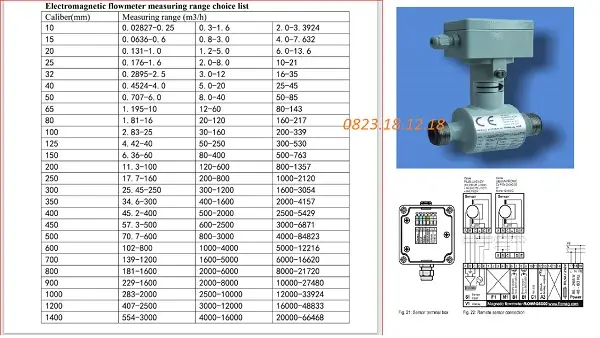

1. Catalogue đồng hồ đo nước thải điện từ

Đồng hồ đo nước thải điện từ là một trong những dòng thiết bị được sử dụng phổ biến trong các hệ thống xử lý và giám sát lưu lượng nước thải. Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ, xác định tốc độ dòng chảy của chất lỏng dẫn điện khi đi qua ống đo.

Trong catalogue đồng hồ đo nước thải điện từ, người dùng có thể tra cứu nhiều thông tin để lựa chọn đúng model cho hệ thống.

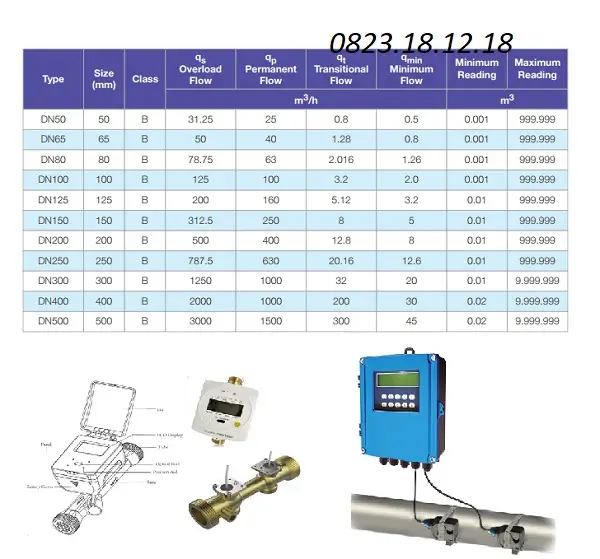

2. Catalogue đồng hồ đo nước thải siêu âm

Đồng hồ đo nước thải siêu âm sử dụng sóng siêu âm để xác định vận tốc hoặc lưu lượng của dòng nước. Đây là giải pháp phù hợp cho một số hệ thống cần đo lưu lượng mà không muốn sử dụng cơ cấu chuyển động hoặc cần hạn chế can thiệp vào đường ống.

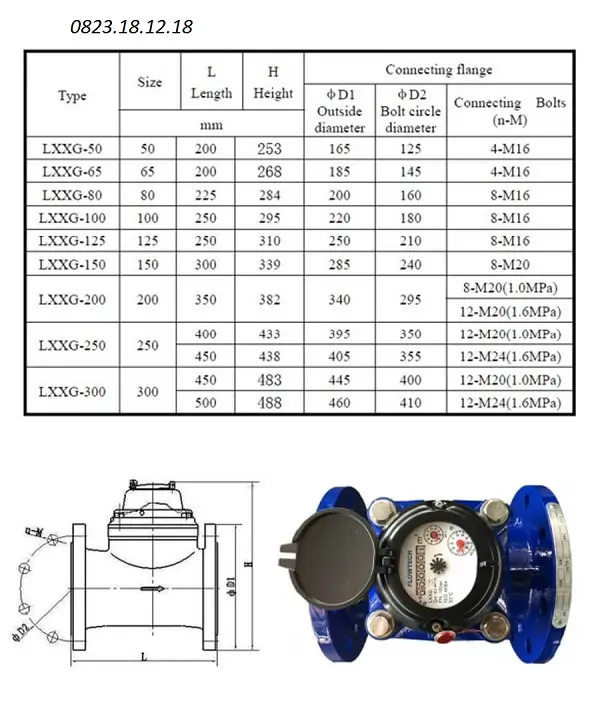

3. Catalogue đồng hồ đo nước thải dạng cơ

Đồng hồ cơ sử dụng cơ cấu chuyển động để ghi nhận lượng nước đi qua. Loại này có cấu tạo đơn giản, dễ quan sát và thường có chi phí đầu tư tương đối thấp.

Tuy nhiên, với nước thải chứa nhiều cặn, bùn hoặc chất rắn, cần kiểm tra kỹ catalogue để đảm bảo model được thiết kế cho môi chất tương ứng.

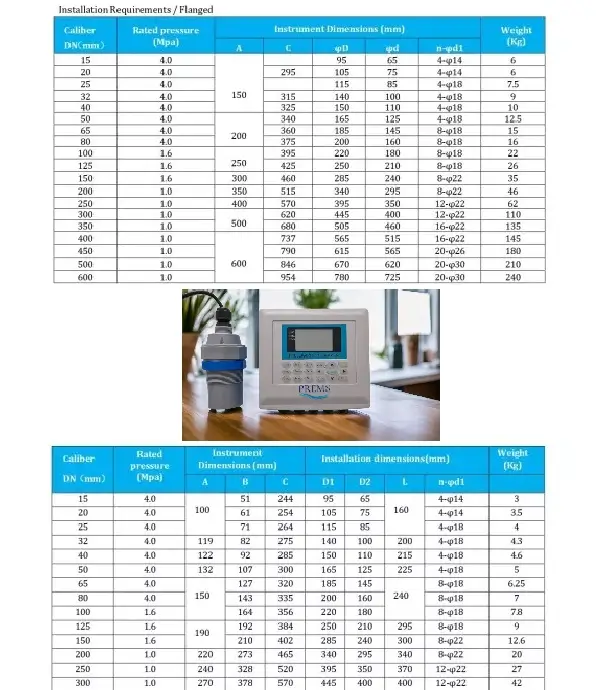

4. Catalogue đồng hồ đo lưu lượng kênh hở

Đồng hồ đo lưu lượng kênh hở là thiết bị dùng để xác định lưu lượng nước chảy trong mương, máng, kênh hoặc đường dẫn không có áp lực kín. Đây là dòng thiết bị thường được sử dụng tại các hệ thống xử lý và thoát nước thải có dòng chảy tự do.

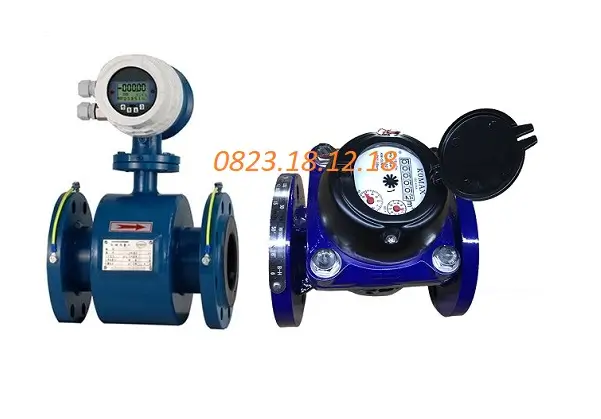

V. Vì sao nên tham khảo catalogue đồng hồ đo nước thải trước khi mua?

Tham khảo catalogue đồng hồ đo nước thải trước khi mua giúp người dùng có đầy đủ thông tin để lựa chọn đúng thiết bị, thay vì chỉ dựa vào hình ảnh hoặc giá bán. Đặc biệt, mỗi hệ thống nước thải có đặc điểm khác nhau về lưu lượng, đường kính ống, nhiệt độ, áp suất và thành phần môi chất.

Tham khảo catalogue trước giúp:

Xác định đúng model: Catalogue giúp phân biệt từng model theo DN, dải lưu lượng, vật liệu và chức năng.
Kiểm tra khả năng đo: Có thể đối chiếu lưu lượng thực tế với phạm vi đo của đồng hồ, tránh chọn thiết bị quá lớn hoặc quá nhỏ.
Chọn vật liệu phù hợp: Với nước thải có hóa chất, bùn hoặc chất ăn mòn, cần kiểm tra thân, điện cực và lớp lót.
Đảm bảo lắp đặt tương thích: Catalogue cung cấp thông tin về kiểu kết nối, kích thước, chiều dài lắp đặt và cấp áp suất.
Kiểm tra nguồn và tín hiệu: Xác định thiết bị có phù hợp với nguồn điện, PLC, tủ điều khiển hoặc hệ thống giám sát hay không.
Đánh giá điều kiện làm việc: Kiểm tra nhiệt độ, áp suất, cấp bảo vệ IP và môi trường sử dụng.
Đối chiếu tiêu chuẩn: Biết được thiết bị đáp ứng tiêu chuẩn, chứng nhận hoặc yêu cầu kỹ thuật nào.
Hạn chế chi phí phát sinh: Chọn đúng ngay từ đầu giúp giảm nguy cơ phải đổi thiết bị, sửa đường ống hoặc thay đổi phương án lắp đặt.

VI. Cách lựa chọn đồng hồ đo nước thải theo catalogue

Khi lựa chọn đồng hồ nước thải, không nên chỉ căn cứ vào đường kính đường ống. Cần đối chiếu nhiều thông số trong catalogue để đảm bảo thiết bị đo chính xác, hoạt động ổn định và phù hợp với môi trường nước thải.

Quy trình lựa chọn cơ bản:

Xác định đường kính đường ống:
Xác định lưu lượng nhỏ nhất, trung bình và lớn nhất.
Kiểm tra nước thải có chứa bùn, cặn hoặc hóa chất hay không.
Lựa chọn vật liệu thân, điện cực và lớp lót phù hợp.
Xác định kiểu kết nối và tiêu chuẩn mặt bích.
Chọn nguồn cấp và tín hiệu đầu ra theo hệ thống điều khiển.
Kiểm tra nhiệt độ, áp suất và môi trường lắp đặt.
Đối chiếu toàn bộ thông số với catalogue trước khi mua.
Xác định lưu lượng nhỏ nhất, trung bình và lớn nhất.
Kiểm tra nước thải có chứa bùn, cặn hoặc hóa chất hay không.
Lựa chọn vật liệu thân, điện cực và lớp lót phù hợp.
Xác định kiểu kết nối và tiêu chuẩn mặt bích.
Chọn nguồn cấp và tín hiệu đầu ra theo hệ thống điều khiển.
Kiểm tra nhiệt độ, áp suất và môi trường lắp đặt.
Đối chiếu toàn bộ thông số với catalogue trước khi mua.

VII. Địa chỉ cung cấp đồng hồ đo nước thải chính hãng

Khi mua đồng hồ đo nước thải, nên lựa chọn đơn vị có nguồn hàng rõ ràng, cung cấp đầy đủ catalogue đồng hồ đo nước thải, tài liệu kỹ thuật và chính sách bảo hành. Với các hệ thống công nghiệp, khách hàng nên gửi trước thông tin DN đường ống, lưu lượng, môi chất, nhiệt độ, áp suất và yêu cầu tín hiệu để được tư vấn model phù hợp.

CÔNG TY TNHH THIẾT BỊ ĐIỆN TS là một địa chỉ uy tín, đang để tham khảo khi cần tìm các thiết bị đo lưu lượng và thiết bị công nghiệp.

Thiết Bị Điện TS cung cấp đa dạng các loại đồng hồ đo nước, đồng hồ đo xăng dầu, đo nước thải, Đồng hồ đo nước nóng,….

Liên hệ ngay với Thiết Bị Điện TS qua Hotline 0823.18.12.18 để được tư vấn và nhận thông tin báo giá đầy đủ.
