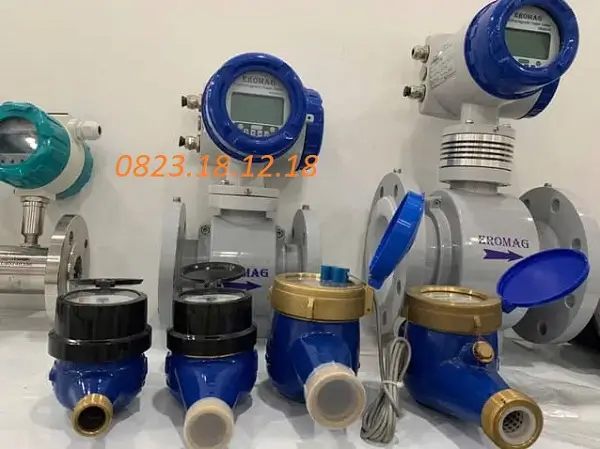

Đồng hồ đo nước sạch là loại đồng hồ dùng để đo và ghi nhận chính xác thể tích nước sạch chảy qua đường ống, thường được tính bằng m³ (mét khối). Thiết bị được sử dụng phổ biến trong hệ thống cấp nước sinh hoạt, nhà ở, chung cư, nhà máy, tòa nhà và các công trình dân dụng.

Catalogue đồng hồ đo nước sạch là tài liệu kỹ thuật tổng hợp đầy đủ thông tin về các dòng đồng hồ được sử dụng để đo lưu lượng nước sạch. Catalogue thường do nhà sản xuất hoặc đơn vị phân phối cung cấp, giúp khách hàng, kỹ thuật viên và đơn vị thi công dễ dàng tra cứu, so sánh và lựa chọn model phù hợp với hệ thống đường ống.

Không chỉ đơn thuần là bảng giới thiệu sản phẩm, catalogue còn cung cấp các thông số cần thiết để đánh giá khả năng đo, kích thước, vật liệu, điều kiện làm việc và phương án lắp đặt của đồng hồ.

Một catalogue đầy đủ thường bao gồm:

Tên sản phẩm và mã model: Giúp xác định chính xác từng dòng đồng hồ.
Kích thước danh nghĩa: Thường thể hiện bằng DN15, DN20, DN25, DN32, DN40, DN50… hoặc các kích thước lớn hơn.
Dải lưu lượng: Cho biết lưu lượng nước tối thiểu, lưu lượng làm việc thường xuyên và lưu lượng tối đa mà đồng hồ có thể đo theo thiết kế.
Đơn vị đo: Thường sử dụng m³/h hoặc m³ tùy thông số được trình bày.
Chiều dài đồng hồ: Là thông số quan trọng khi lắp mới hoặc thay thế đồng hồ trên đường ống có sẵn.
Kiểu kết nối: Có thể là nối ren, mặt bích hoặc dạng kết nối khác tùy từng model.
Áp suất làm việc: Thể hiện giới hạn áp suất mà thiết bị được thiết kế để vận hành.
Vật liệu chế tạo: Thông tin về thân đồng hồ, nắp, bộ phận đo và các chi tiết tiếp xúc với nước.
Cấp chính xác và đặc tính đo: Giúp đánh giá khả năng đáp ứng yêu cầu đo lưu lượng.
Hướng lắp đặt: Catalogue thường có sơ đồ hoặc ký hiệu hướng dòng chảy để hỗ trợ thi công.
Tiêu chuẩn áp dụng: Có thể bao gồm các tiêu chuẩn kỹ thuật, đo lường hoặc yêu cầu sản xuất tương ứng với từng sản phẩm.
Bản vẽ kích thước: Giúp kỹ thuật viên xác định không gian cần thiết để lắp đặt và bảo trì.

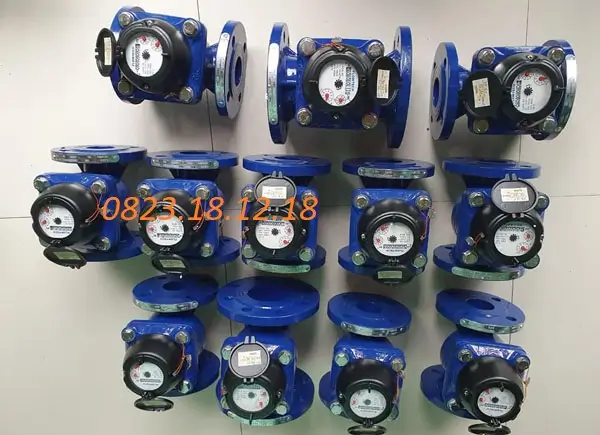

II. Vì sao nên tham khảo catalogue trước khi mua đồng hồ nước sạch?

Không nên lụa chọn đồng hồ đo nước sạch khi chỉ dựa vào kích thước đường ống. Trên thực tế, hai đồng hồ cùng kích thước DN vẫn có thể khác nhau về lưu lượng đo, chiều dài, cấp áp suất, vật liệu thân, kiểu kết nối và phạm vi ứng dụng.

Catalogue đồng hồ nước sạch không đơn thuần là tài liệu giới thiệu sản phẩm mà còn là cơ sở để xác định thiết bị có phù hợp với hệ thống đường ống hay không. Việc đọc catalogue trước khi mua giúp người dùng:

Xác định chính xác kích thước đồng hồ: Kích thước là thông số cần kiểm tra đầu tiên để đảm bảo đồng hồ phù hợp với đường ống. Không chỉ xem DN, người dùng nên đối chiếu thêm chiều dài và kiểu kết nối. Việc đối chiếu đầy đủ các thông số trong catalogue đồng hồ đo nước sạch sẽ giúp hạn chế tình trạng mua đúng DN nhưng không vừa chiều dài hoặc sai kiểu kết nối.
Kiểm tra dải đo của đồng hồ nước: Khi lựa chọn, nên đối chiếu lưu lượng thực tế của đường ống với dải đo trong catalogue đồng hồ đo nước sạch. Nếu đồng hồ quá lớn so với nhu cầu, khả năng đo ở lưu lượng thấp có thể không tối ưu; ngược lại, đồng hồ quá nhỏ có thể không đáp ứng được lưu lượng cao của hệ thống.
Đối chiếu thông số giữa các model: Một ưu điểm quan trọng của catalogue đồng hồ đo nước sạch là giúp người dùng dễ dàng so sánh nhiều model trước khi lựa chọn. Thay vì chỉ dựa vào hình ảnh hoặc giá bán, có thể đối chiếu trực tiếp các thông số kỹ thuật.
Hạn chế sai sót khi lắp đặt: Catalogue đồng hồ đo nước sạch thường cung cấp bản vẽ và kích thước chi tiết của từng model, giúp kỹ thuật viên chuẩn bị vị trí lắp đặt chính xác hơn.
Phù hợp mục đích sử dụng: Catalogue đồng hồ đo nước sạch giúp phân biệt đồng hồ dùng cho hộ gia đình, khu dân cư, tòa nhà, nhà máy, hệ thống cấp nước
Thuận tiện bảo trì và thay thế: Catalogue có đầy đủ cấu tạo, kích thước, model, các loại phụ kiện,..Vì vậy việc bảo trì và thay thế đồng hồ đo nước sạch được thực hiện nhanh chóng, hạn chế thời gian ngừng hoạt động của hệ thống.

III. Các thông số quan trọng có trong Catalogue đồng hồ đo nước sạch

Catalogue đồng hồ nước sạch cung cấp đầy đủ thông tin giúp người dùng lựa chọn đúng sản phẩm và đảm bảo phù hợp với hệ thống đường ống. Khi tham khảo catalogue, nên chú ý các thông số sau:

Kích thước DN: Phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50 đến DN100 và lớn hơn, tùy hệ thống.
Lưu lượng đo: Gồm lưu lượng tối thiểu, danh định và tối đa, giúp lựa chọn đồng hồ theo nhu cầu sử dụng.
Áp suất làm việc: Cho biết khả năng chịu áp, cần phù hợp với áp lực thực tế của đường ống.
Kiểu kết nối: Thường gồm kết nối ren hoặc mặt bích, cần chọn đúng với hệ thống hiện có.
Vật liệu: Thân đồng hồ có thể làm bằng đồng, gang, inox hoặc vật liệu chuyên dụng.
Chiều dài lắp đặt: Cần đối chiếu với khoảng cách đường ống để thuận tiện khi lắp mới hoặc thay thế.
Nhiệt độ làm việc: Xác định phạm vi nhiệt độ nước mà thiết bị có thể vận hành ổn định.
Cấp chính xác: Cho biết khả năng đáp ứng yêu cầu đo lường của từng model.
Hướng lắp đặt: Thể hiện chiều dòng chảy và tư thế lắp đặt phù hợp.
Tiêu chuẩn sản phẩm: Cung cấp thông tin về tiêu chuẩn kỹ thuật, chất lượng và các yêu cầu kiểm định.

Nhờ những thông tin trên, catalogue đồng hồ nước sạch giúp người dùng dễ dàng so sánh các model, lựa chọn đúng kích thước, lưu lượng và điều kiện làm việc, đồng thời hạn chế sai sót trong quá trình lắp đặt.

IV. Catalogue các loại đồng hồ đo nước sạch phổ biến

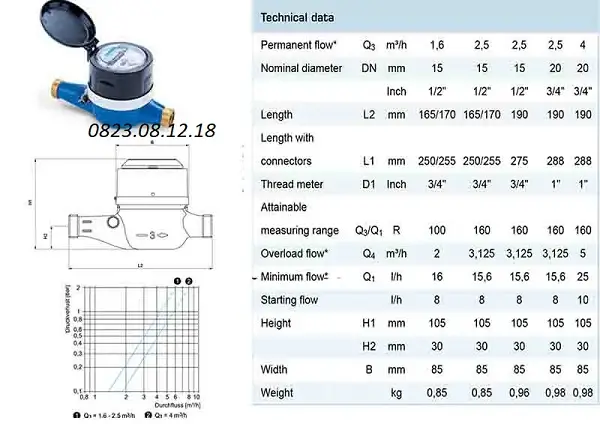

1. Catalogue đồng hồ đo nước sạch dạng cơ

Đồng hồ đo nước sạch dạng cơ là dòng được sử dụng rộng rãi trong hệ thống nước sinh hoạt. Nước chảy qua làm cánh quạt hoặc bộ phận đo chuyển động, sau đó cơ cấu bên trong ghi nhận và hiển thị lượng nước đã sử dụng.

Không cần nguồn điện đối với loại cơ thông thường.
Cấu tạo đơn giản, dễ sử dụng.
Có nhiều kích thước từ đường ống nhỏ đến lớn.
Phù hợp hộ gia đình, nhà trọ, chung cư và hệ thống cấp nước dân dụng.

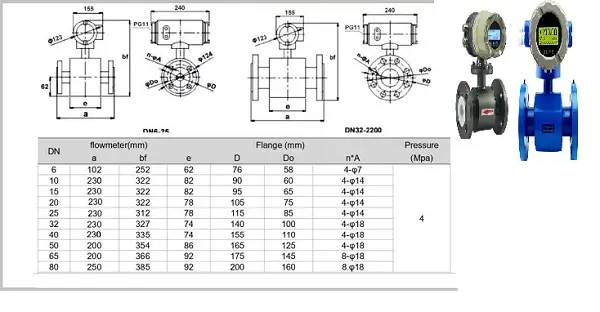

2. Catalogue đồng hồ đo nước sạch điện tử

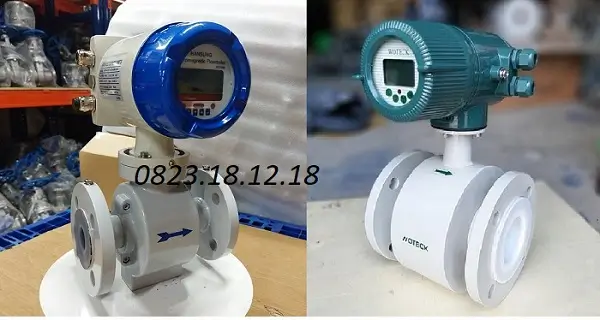

Đồng hồ nước sạch điện tử là thiết bị sử dụng cảm biến và mạch điện tử để xác định, xử lý và hiển thị lượng nước chảy qua đường ống. So với đồng hồ nước cơ truyền thống, loại điện tử có khả năng cung cấp nhiều thông tin hơn và có thể tích hợp các chức năng giám sát, truyền dữ liệu và quản lý lưu lượng tùy từng model.

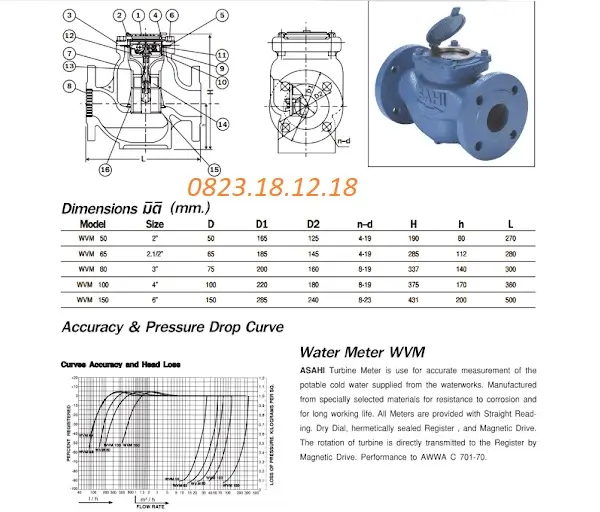

3. Catalogue đồng hồ đo nước sạch dạng mặt bích

Đồng hồ đo nước sạch dạng mặt bích là loại đồng hồ đo lưu lượng nước được thiết kế với hai đầu kết nối mặt bích, dùng để lắp trực tiếp vào hệ thống đường ống bằng bulông và gioăng làm kín. Đây là dòng đồng hồ thường được sử dụng cho đường ống có kích thước trung bình và lớn, đặc biệt trong hệ thống cấp nước sạch của nhà máy, khu dân cư, tòa nhà, trạm bơm và các công trình công nghiệp.

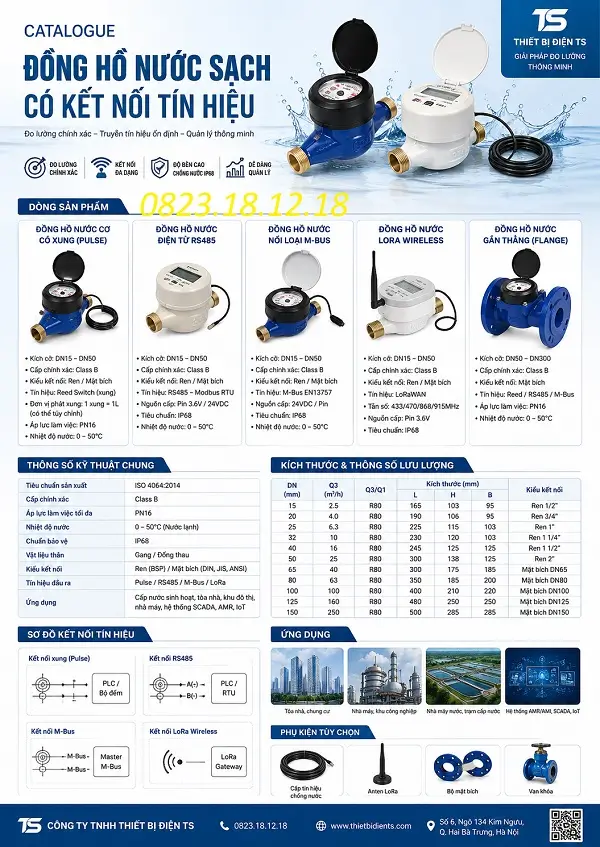

4. Catalogue đồng hồ nước sạch Có kết nối tín hiệu

Đồng hồ nước sạch có kết nối tín hiệu là loại đồng hồ ngoài chức năng đo và hiển thị lượng nước đi qua đường ống còn được trang bị ngõ ra tín hiệu hoặc giao tiếp truyền thông. Nhờ đó, dữ liệu đo có thể được truyền đến bộ điều khiển, máy tính, tủ điện, PLC hoặc hệ thống quản lý tập trung mà không cần đọc số thủ công.

Đây là dòng thiết bị phù hợp với các hệ thống cần giám sát lượng nước, tự động hóa và quản lý dữ liệu tiêu thụ.

V. Cách lựa chọn đồng hồ đo nước sạch dựa trên catalogue

Việc lựa chọn đồng hồ đo nước sạch nên dựa trên điều kiện vận hành thực tế thay vì chỉ nhìn vào kích thước DN hoặc giá bán. Mỗi hệ thống có lưu lượng, áp lực, kiểu đường ống và yêu cầu đo khác nhau. Vì vậy, catalogue đồng hồ đo nước sạch cần được sử dụng như một bảng dữ liệu kỹ thuật để đối chiếu từng tiêu chí trước khi đặt hàng.

Bước 1: Xác định kích thước DN

Trước khi lựa chọn đồng hồ đo nước sạch, cần xác định chính xác kích thước đường ống để chọn đồng hồ có DN và kiểu kết nối phù hợp. Đây là bước đầu tiên và rất quan trọng, đặc biệt khi lắp đồng hồ mới vào hệ thống đang có sẵn.

Bước 2: Xác định lưu lượng sử dụng

Sau khi xác định kích thước đường ống, bước tiếp theo khi lựa chọn đồng hồ đo nước sạch là xác định lưu lượng nước thực tế của hệ thống. Đây là thông số rất quan trọng vì đồng hồ cần có phạm vi đo phù hợp với lượng nước chảy qua đường ống. Sau đó so sánh với thông tin lưu lượng trên catalogue đồng hồ đo nước sạch.

Không nên lựa chọn đồng hồ đo nước sạch chỉ dựa vào đường kính ống. Một chiếc đồng hồ có DN phù hợp nhưng Q1 quá cao hoặc Q3 không đáp ứng lưu lượng thực tế vẫn có thể không phải lựa chọn tối ưu.

Bước 3: Kiểm tra phương pháp kết nối

Sau khi xác định DN và lưu lượng, cần kiểm tra kiểu kết nối để đảm bảo đồng hồ có thể lắp trực tiếp vào đường ống. Đây là thông số dễ bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến khả năng thi công và thay thế thiết bị.

Nối ren: Thường dùng cho DN15–DN40, thiết kế nhỏ gọn, dễ lắp đặt, phù hợp hệ thống nước sinh hoạt.
Mặt bích: Thường dùng từ DN50 trở lên, kết nối bằng bulông và gioăng, phù hợp đường ống lớn.

Bước 4: Kiểm tra áp suất làm việc

Khi lựa chọn đồng hồ đo nước sạch, cần đảm bảo áp suất của hệ thống không vượt quá giới hạn cho phép của đồng hồ.

Cần kiểm tra

Áp suất làm việc: Mức áp lực đồng hồ có thể hoạt động ổn định.
Áp suất tối đa: Giới hạn mà thiết bị có thể chịu theo thiết kế.
Cấp áp suất: Thường gặp như PN10, PN16, tùy từng model.
Áp suất thực tế của đường ống: Cần xác định trước khi chọn đồng hồ.

Cách lựa chọn

Hệ thống áp suất thấp → chọn đồng hồ có cấp áp phù hợp.
Hệ thống có áp suất cao hoặc thường xuyên dao động → nên
chọn model có giới hạn áp suất phù hợp và dư địa an toàn.
Với đường ống có hiện tượng tăng áp đột ngột, cần xem xét cả
điều kiện vận hành chứ không chỉ áp suất trung bình.

Bước 5: Đối chiều kích thước trong catalogue đồng hồ đo nước sạch

Sau khi xác định DN, lưu lượng và áp suất, cần đối chiếu kích thước thực tế của đồng hồ với bản vẽ trong catalogue. Điều này đặc biệt quan trọng khi thay thế đồng hồ cũ hoặc lắp vào đường ống đã thi công.

Các kích thước cần kiểm tra:

Chiều dài L: Khoảng cách giữa hai đầu kết nối của đồng hồ.
Chiều cao H: Xác định không gian cần thiết phía trên đường ống.
Chiều rộng W: Giúp kiểm tra vị trí lắp đặt và không gian xung quanh.
Kích thước đầu ren: Đối với đồng hồ nối ren.
Kích thước mặt bích: Đối với đồng hồ mặt bích.
Khoảng cách lỗ bulông: Cần kiểm tra khi lắp đồng hồ mặt bích.
Khoảng cách tháo lắp: Đảm bảo có đủ không gian để bảo trì, kiểm tra hoặc thay thế.

Bước 6: Kiểm tra tiêu chuẩn và hồ sơ sản phẩm

Đối với đồng hồ đo nước sạch sử dụng trong công trình, cần kiểm tra catalogue đồng hồ đo nước sạch và hồ sơ đi kèm để xác định sản phẩm có đáp ứng yêu cầu kỹ thuật hay không.

Các thông tin nên kiểm tra:

Tiêu chuẩn sản xuất: Ví dụ ISO 4064 hoặc tiêu chuẩn áp dụng cho model.
Cấp chính xác/đặc tính đo: Theo tài liệu kỹ thuật của sản phẩm.
Nguồn gốc, xuất xứ: Xác định rõ nhà sản xuất và nơi sản xuất.
Catalogue chính hãng: Đối chiếu đúng mã sản phẩm và thông số.
Chứng từ sản phẩm: Tùy yêu cầu công trình có thể cần CO, CQ hoặc tài liệu tương đương.
Giấy kiểm định: Cần thiết trong các trường hợp đồng hồ thuộc diện phải kiểm định hoặc công trình yêu cầu hồ sơ đo lường.
Tem/dấu hiệu kiểm định: Kiểm tra tình trạng và thông tin trên đồng hồ nếu có yêu cầu kiểm định.

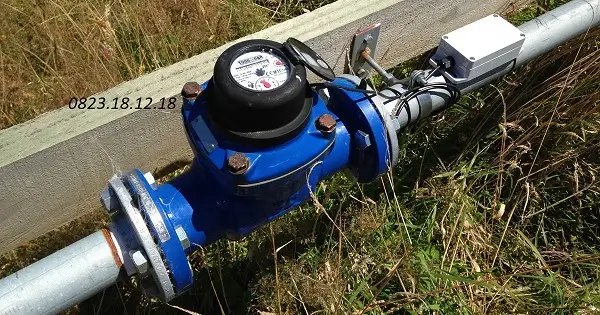

V. Những lưu ý khi sử dụng catalogue đồng hồ đo nước sạch

Khi tham khảo Catalogue đồng hồ đo nước sạch, cần đọc và đối chiếu đúng thông số thay vì chỉ quan tâm đến giá hoặc kích thước DN.

Một số lưu ý quan trọng gồm:

Kiểm tra đúng model: Mỗi mã đồng hồ có thể có dải lưu lượng, chiều dài, áp suất và kiểu kết nối khác nhau.
Không chọn chỉ theo DN: Cùng một kích thước DN nhưng các model có thể có khả năng đo khác nhau. Cần xem thêm Q1, Q2, Q3, Q4.
Xác định lưu lượng thực tế: So sánh lưu lượng nhỏ nhất, trung bình và lớn nhất của hệ thống với phạm vi đo trong catalogue.
Kiểm tra Q3/Q1: Thông số này giúp đánh giá phạm vi đo của đồng hồ, đặc biệt khi lưu lượng nước thay đổi nhiều.
Đối chiếu áp suất: Kiểm tra áp suất làm việc của đường ống với giới hạn của đồng hồ, chẳng hạn PN10 hoặc PN16 tùy model.
Kiểm tra chiều dài: Đặc biệt quan trọng khi thay đồng hồ cũ để tránh phải cắt, nối hoặc cải tạo đường ống.
Kiểm tra kiểu kết nối: Xác định rõ đồng hồ nối ren hay mặt bích, đồng thời kiểm tra tiêu chuẩn kết nối tương ứng.
Xem vật liệu chế tạo: Kiểm tra thân đồng, gang, inox hoặc vật liệu khác để đảm bảo phù hợp với môi trường nước.
Kiểm tra nhiệt độ: Đảm bảo đồng hồ phù hợp với nhiệt độ nước thực tế.
Xem hướng lắp đặt: Lắp đúng chiều mũi tên dòng chảy và tuân thủ hướng dẫn của nhà sản xuất.
Kiểm tra tiêu chuẩn: Xem sản phẩm áp dụng tiêu chuẩn nào và có đáp ứng yêu cầu của công trình hay không.
Kiểm tra hồ sơ: Với công trình cần quản lý đo lường, nên xem thêm CO, CQ, chứng nhận, giấy kiểm định và các tài liệu liên quan nếu được yêu cầu.
Kiểm tra tín hiệu: Nếu cần kết nối hệ thống tự động, phải xem đồng hồ có hỗ trợ xung, RS485, Modbus, 4–20 mA hay không.
Không dùng thông số của model khác: Khi làm báo giá hoặc hồ sơ kỹ thuật, cần lấy thông số đúng từ catalogue của chính model đang cung cấp.

VI. Mua đồng hồ đo nước sạch uy tín ở đâu?

Khi mua đồng hồ đo nước sạch, khách hàng nên lựa chọn nhà cung cấp có đầy đủ catalogue, thông số kỹ thuật và hồ sơ sản phẩm. Đơn vị bán hàng chuyên nghiệp cần hỗ trợ tư vấn DN, lưu lượng, kiểu kết nối và điều kiện lắp đặt thay vì chỉ báo giá theo kích thước.

CÔNG TY TNHH THIẾT BỊ ĐIỆN TS là địa chỉ có thể tham khảo khi cần tìm các thiết bị đo lưu lượng và đồng hồ nước. Liên hệ ngay với Thiết Bị Điện TS qua hotline: 0823.18.12.18 để được tư vấn kỹ thuật chi tiết, báo giá sản phẩm nhanh gọn.

Kết luận

Catalogue đồng hồ đo nước sạch không chỉ cung cấp thông tin về sản phẩm mà còn là cơ sở để lựa chọn thiết bị phù hợp với đường ống và điều kiện vận hành. Trước khi mua, nên kiểm tra đồng thời kích thước DN, dải lưu lượng, vật liệu, áp suất, kiểu kết nối, tiêu chuẩn và kích thước lắp đặt. Việc đối chiếu đầy đủ các thông số trong catalogue sẽ giúp giảm nguy cơ chọn sai đồng hồ và thuận tiện hơn trong quá trình thi công, thay thế, bảo trì hệ thống.
