Phụ kiện lắp đặt hệ thống đo lưu lượng nước

Mục lục ẩn
1 I. Giới thiệu về phụ kiện lắp đặt hệ thống đo lưu lượng nước
2 II. Vai trò của các loại phụ kiện lắp đặt hệ thống đo lưu lượng nước
2.1 1. Đảm Bảo Độ Chính Xác Khi Đo
2.2 2. Bảo Vệ Đồng Hồ Đo Lưu Lượng
2.3 3. Hỗ Trợ Bảo Trì Và Thay Thế
2.4 4. Gia Tăng Tuổi Thọ Thiết Bị
3 III. Các phụ kiện lắp đặt hệ thống đo lưu lượng nước phổ biến nhất 2026
3.1 1. Phụ kiện mặt bích kết nối
3.2 2. Gioăng làm kín
3.3 3. Bu lông- Đai ốc
3.4 4. Van chặn
3.5 5. Y lọc
3.6 6. Khớp nối mềm
3.7 7. Bộ điều chỉnh dòng chảy
3.8 8. Đoạn ống thẳng trong hệ thống đo lưu lượng nước
4 IV. Tiêu chí lựa chọn phụ kiện lắp đặt hệ thống đo lưu lượng nước
5 V. Ứng dụng của phụ kiện lắp đặt hệ thống đo lưu lượng nước
6 VI. Địa chỉ cung cấp phụ kiện lắp đặt hệ thống đo lưu lượng nước uy tín 2026

I. Giới thiệu về phụ kiện lắp đặt hệ thống đo lưu lượng nước

Trong các hệ thống cấp nước, xử lý nước thải, sản xuất công nghiệp hay hệ thống PCCC, đồng hồ đo lưu lượng nước đóng vai trò quan trọng trong việc giám sát và kiểm soát lưu lượng dòng chảy. Tuy nhiên, để thiết bị hoạt động ổn định, cho kết quả đo chính xác và kéo dài tuổi thọ sử dụng, việc lựa chọn phụ kiện lắp đặt hệ thống đo lưu lượng nước phù hợp là yếu tố không thể bỏ qua.
Các phụ kiện hỗ trợ không chỉ giúp quá trình lắp đặt trở nên dễ dàng hơn mà còn bảo vệ đồng hồ đo lưu lượng khỏi các tác động từ môi trường, áp suất, rung động và tạp chất trong đường ống. Một hệ thống được trang bị đầy đủ phụ kiện sẽ đảm bảo hiệu suất vận hành tối ưu và giảm thiểu chi phí bảo trì trong tương lai.
Phụ kiện lắp đặt hệ thống đo lưu lượng nước là tập hợp các thiết bị hỗ trợ được sử dụng cùng với đồng hồ đo lưu lượng nhằm đảm bảo việc kết nối, vận hành, bảo vệ và bảo trì hệ thống diễn ra thuận lợi.
Các phụ kiện này thường được lắp đặt trước, sau hoặc xung quanh đồng hồ đo lưu lượng để tạo điều kiện dòng chảy ổn định, giảm nhiễu, hạn chế hư hỏng và tăng độ chính xác khi đo.
Tùy thuộc vào loại đồng hồ sử dụng như đồng hồ cơ, đồng hồ điện từ, đồng hồ siêu âm hay đồng hồ turbine mà các phụ kiện đi kèm có thể khác nhau. Tuy nhiên, mục tiêu chung vẫn là giúp hệ thống hoạt động hiệu quả, an toàn và bền bỉ.

II. Vai trò của các loại phụ kiện lắp đặt hệ thống đo lưu lượng nước

1. Đảm Bảo Độ Chính Xác Khi Đo

Nhiều loại đồng hồ đo lưu lượng yêu cầu dòng chảy phải ổn định trước khi đi qua cảm biến đo. Các phụ kiện như đoạn ống thẳng, bộ chỉnh lưu dòng chảy hoặc van điều tiết giúp giảm xoáy nước, tạo điều kiện lý tưởng để thiết bị đo chính xác hơn.

2. Bảo Vệ Đồng Hồ Đo Lưu Lượng

Nguồn nước thực tế thường chứa cặn bẩn, rác thải, cát hoặc các hạt kim loại nhỏ. Nếu không được lọc bỏ, các tạp chất này có thể làm mòn cánh quạt, cảm biến hoặc gây kẹt thiết bị.
Các phụ kiện như y lọc, bộ lọc rác sẽ giúp ngăn chặn những tác nhân gây hại này.

3. Hỗ Trợ Bảo Trì Và Thay Thế

Việc lắp đặt các van khóa trước và sau đồng hồ cho phép kỹ thuật viên dễ dàng tháo lắp, kiểm tra hoặc thay thế thiết bị mà không cần ngắt toàn bộ hệ thống.

4. Gia Tăng Tuổi Thọ Thiết Bị

Một hệ thống được lắp đặt đúng kỹ thuật với đầy đủ phụ kiện sẽ hạn chế rung động, sốc áp, va đập thủy lực và các tác động cơ học khác, từ đó giúp đồng hồ hoạt động ổn định trong thời gian dài.

III. Các phụ kiện lắp đặt hệ thống đo lưu lượng nước phổ biến nhất 2026

1. Phụ kiện mặt bích kết nối

Mặt bích kết nối là phụ kiện được sử dụng để liên kết đồng hồ đo lưu lượng nước với hệ thống đường ống một cách chắc chắn và kín khít. Đây là phương pháp kết nối phổ biến nhất trong các hệ thống đo lưu lượng công nghiệp hiện nay nhờ khả năng chịu áp lực cao, độ bền vượt trội và thuận tiện trong quá trình lắp đặt, bảo trì.
Đối với các loại đồng hồ đo lưu lượng nước có kích thước từ DN50 trở lên như đồng hồ điện từ, đồng hồ siêu âm, đồng hồ turbine hay đồng hồ Woltman, thì mặt bích là một loại phụ kiện lắp đặt hệ thống đo lưu lượng gần như là tiêu chuẩn bắt buộc. Hệ thống mặt bích bao gồm hai vành bích được cố định bằng bu lông, đai ốc và gioăng làm kín ở giữa nhằm đảm bảo không xảy ra hiện tượng rò rỉ lưu chất trong quá trình vận hành.
Ưu điểm:
  • Độ kín cao.
  • Chịu áp lực lớn.
  • Dễ dàng tháo lắp bảo trì.
  • Phù hợp với nhiều loại đường ống.

Vật liệu thông dụng:

  • Gang
  • Thép carbon
  • Inox 304
  • Inbox 316

XEM THÊM: MẶT BÍCH

2. Gioăng làm kín

Gioăng làm kín là loại phụ kiện lắp đặt hệ thống đo lưu lượng nước quan trọng,  được lắp đặt giữa hai mặt bích kết nối của đồng hồ đo lưu lượng nước và đường ống nhằm tạo độ kín tuyệt đối, ngăn ngừa hiện tượng rò rỉ lưu chất trong quá trình vận hành. Mặc dù có kích thước nhỏ nhưng gioăng lại đóng vai trò quyết định đến độ an toàn, độ ổn định và hiệu quả làm việc của toàn bộ hệ thống đo lưu lượng.
Trong thực tế, một hệ thống có đồng hồ đo lưu lượng chất lượng cao nhưng sử dụng gioăng kém chất lượng hoặc lựa chọn sai vật liệu vẫn có thể xảy ra tình trạng rò rỉ nước, giảm áp suất đường ống, ảnh hưởng đến độ chính xác của phép đo và làm tăng chi phí vận hành. Vì vậy, gioăng làm kín được xem là một trong những phụ kiện không thể thiếu khi lắp đặt hệ thống đo lưu lượng nước công nghiệp.
Các loại gioăng phổ biến:
  • Gioăng cao su EPDM
  • Gioăng NBR.
  • Gioăng PTFE (Teflon).
  • Gioăng graphite.
Việc lựa chọn đúng loại gioăng sẽ giúp tăng độ kín và nâng cao tuổi thọ toàn bộ hệ thống.

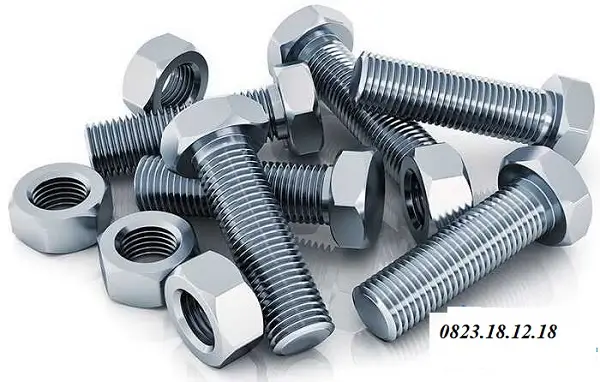

3. Bu lông- Đai ốc

Bu lông và đai ốc là nhóm phụ kiện cơ khí quan trọng được sử dụng để liên kết các mặt bích của đồng hồ đo lưu lượng nước với hệ thống đường ống. Mặc dù có kích thước nhỏ so với các thiết bị chính, nhưng đây lại là bộ phận chịu trách nhiệm tạo nên sự liên kết chắc chắn, ổn định và an toàn cho toàn bộ hệ thống.
Đối với các hệ thống cấp nước sạch, xử lý nước thải, PCCC, nhà máy công nghiệp hoặc các tuyến ống áp lực lớn, bu lông – đai ốc không chỉ đơn thuần là chi tiết liên kết mà còn là yếu tố ảnh hưởng trực tiếp đến độ bền, độ kín và tuổi thọ của đồng hồ đo lưu lượng nước.

Chức năng:

  • Tạo liên kết chắc chắn giữa đồng hồ và đường ống
  • Tạo lực ép cho gioăng làm kín
  • Chịu tải trọng và áp suất hệ thống
  • Chống rung động và va đập
  • Hỗ trợ tháo lắp và bảo trì
Các loại vật liệu thường sử dụng gồm:
  • Thép mạ kẽm
  • Inox 201.
  • Inox 304.
  • Inox 316.

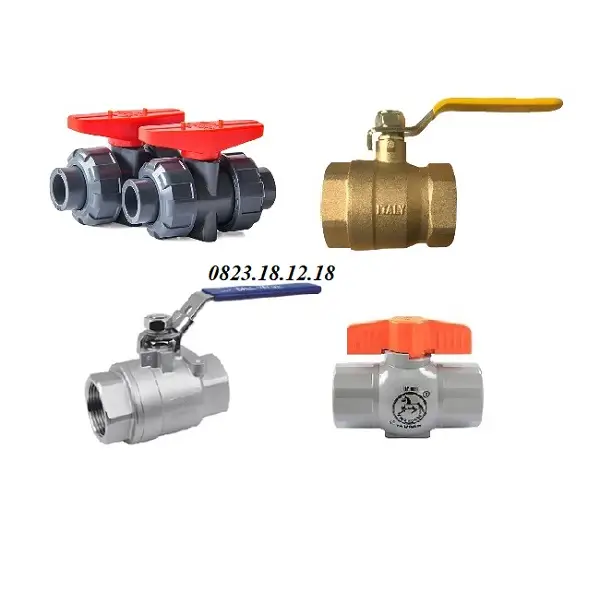

4. Van chặn

Van chặn, hay còn gọi là van khóa, là thiết bị cơ khí được lắp đặt trên đường ống nhằm kiểm soát, đóng hoặc mở dòng chảy của nước trước và sau đồng hồ đo lưu lượng. Đây là một trong những phụ kiện hệ thống đo lưu lượng nước quan trong nhất, bởi nó không chỉ hỗ trợ vận hành mà còn đóng vai trò bảo vệ đồng hồ đo lưu lượng và toàn bộ hệ thống đường ống.

Trong thực tế, hầu hết các hệ thống đo lưu lượng nước công nghiệp, hệ thống cấp thoát nước, nhà máy xử lý nước, khu công nghiệp và tòa nhà cao tầng đều được lắp đặt ít nhất hai van khóa. Một van được lắp ở phía trước đồng hồ đo lưu lượng và một van được lắp ở phía sau thiết bị. Cách bố trí này giúp người vận hành có thể cô lập hoàn toàn đồng hồ đo khi cần kiểm tra, sửa chữa hoặc thay thế mà không phải ngừng hoạt động toàn bộ hệ thống.

Van chặn được xem như “lá chắn bảo vệ” giúp đồng hồ đo lưu lượng hoạt động ổn định, an toàn và kéo dài tuổi thọ sử dụng.
Chức năng:
  •  Đóng mở dòng chảy
  • Cô lập đồng hồ đo lưu lượng khi bảo trì
  • Bảo vệ đồng hồ đo lưu lượng
  • Hôc trọ kiểm soát hệ thống
  • Giảm chi phí bảo trì và vận hành

Các Loại Van Phổ Biến

  • Van cổng.
  • Van bướm.
  • Van bi.
  • Van cầu.

5. Y lọc

Y lọc (Y Strainer) là một thiết bị cơ khí được lắp đặt trên đường ống nhằm loại bỏ các tạp chất rắn có trong lưu chất trước khi dòng chảy đi qua các thiết bị quan trọng như đồng hồ đo lưu lượng nước, van điều khiển, bơm nước, cảm biến áp suất hoặc các thiết bị xử lý khác.

Trong các hệ thống đo lưu lượng nước hiện đại, Y lọc được xem là một phụ kiện lắp đạt hệ thống đo lưu lượng quan trọng, là loại phụ kiện bảo vệ bắt buộc, đặc biệt đối với các loại đồng hồ đo lưu lượng điện từ, turbine, siêu âm và đồng hồ cơ Woltman.

Lợi Ích

  • Bảo vệ cảm biến đo.
  • Giảm chi phí sửa chữa.
  • Tăng tuổi thọ thiết bị.
  • Nâng cao độ chính xác đo lường.

6. Khớp nối mềm

Khớp nối mềm chống rung là một phụ kiện lắp đặt hệ thống đo lưu lượng nước được lắp đặt giữa các thiết bị như máy bơm, đồng hồ đo lưu lượng nước, van công nghiệp và hệ thống đường ống nhằm hấp thụ rung động, giảm tiếng ồn, bù sai lệch lắp đặt và hạn chế các tác động cơ học lên hệ thống.

Khớp nối mềm được xem như một “bộ giảm xóc” của hệ thống đường ống, giúp hấp thụ và triệt tiêu phần lớn các dao động cơ học trước khi chúng tác động đến các thiết bị đo lường và điều khiển.

Chức năng:

  • Giảm tiếng ồn.
  • Hạn chế nứt vỡ đường ống.
  • Bảo vệ đồng hồ lưu lượng.
  • Tăng độ bền hệ thống.

7. Bộ điều chỉnh dòng chảy

Đây là phụ kiện lắp đặt hệ thống đo  lưu lượng nước đặc biệt quan trọng đối với đồng hồ điện từ và đồng hồ siêu âm.

Đối với các vị trí lắp đặt có nhiều co, tê hoặc van gần đồng hồ đo lưu lượng, dòng nước thường xuất hiện hiện tượng xoáy.
Bộ chỉnh lưu dòng chảy có nhiệm vụ:
  • Ổn định dòng nước.
  • Giảm nhiễu đo.
  • Tăng độ chính xác của thiết bị.

8. Đoạn ống thẳng trong hệ thống đo lưu lượng nước

Đoạn ống thẳng là phần đường ống được lắp đặt trước và sau đồng hồ đo lưu lượng nước nhằm tạo điều kiện cho dòng chảy ổn định trước khi đi qua thiết bị đo. Đây là một trong những phụ kiện lắp đặt hệ thống đo lưu lượng yêu cầu kỹ thuật quan trọng nhất nhưng cũng thường bị bỏ qua trong quá trình thiết kế và lắp đặt hệ thống đo lưu lượng.
Nhiều nhà sản xuất khuyến nghị:
  • Đầu vào: tối thiểu 5D – 10D.
  • Đầu ra: tối thiểu 3D – 5D.

(D là đường kính ống)

IV. Tiêu chí lựa chọn phụ kiện lắp đặt hệ thống đo lưu lượng nước

dưới đây là một số tiêu chí cơ bản để chọn phụ kiện lắp đặt hệ thống đo lưu lượng nước phù hợp với nhu câu sử dụng:

  • Phù hợp kích thước đường ống: Tất cả phụ kiện phải đồng bộ với kích thước của đồng hồ đo và đường ống để đảm bảo độ kín và hiệu quả vận hành.
  • Tương thích với môi trường làm việc: Cần xem xét nhiệt độ lưu chất, áp suất làm việc, độ ăn mòn, chất lượng nguồn nước. Để lựa chọn vật liệu phù hợp
  • Đạt tiêu chuẩn kỹ thuật: Ưu tiên các sản phẩm đạt ISO, JIS, DIN, BS, ANSI. Nhằm đảm bảo độ bền và độ an toàn trong quá trình sử dụng.
  • Thương hiệu uy tín: Lựa chọn phụ kiện từ các nhà sản xuất uy tín giúp hạn chế rủi ro rò rỉ, hỏng hóc và giảm chi phí vận hành lâu dài.

V. Ứng dụng của phụ kiện lắp đặt hệ thống đo lưu lượng nước

Các phụ kiện được sử dụng rộng rãi trong:
  • Hệ thống cấp nước đô thị.
  • Nhà máy xử lý nước sạch.
  • Hệ thống nước thải công nghiệp.
  • Nhà máy thực phẩm.
  • Nhà máy dược phẩm.
  • Hệ thống HVAC.
  • Hệ thống PCCC.
  • Khu công nghiệp.
  • Chung cư và tòa nhà cao tầng.

VI. Địa chỉ cung cấp phụ kiện lắp đặt hệ thống đo lưu lượng nước uy tín 2026

Việc lựa chọn đơn vị cung cấp uy tín là yếu tố quan trọng giúp đảm bảo chất lượng sản phẩm và hiệu quả vận hành của toàn bộ hệ thống đo lưu lượng.
CÔNG TY TNHH THIẾT BỊ ĐIỆN TS là đơn vị chuyên cung cấp đồng hồ đo lưu lượng nước, mặt bích, van công nghiệp, y lọc, khớp nối mềm và nhiều phụ kiện lắp đặt chính hãng với đa dạng kích thước từ DN15 đến DN2000.
Lợi Thế Khi Mua Hàng Tại Thiết Bị Điện TS
  • Sản phẩm chính hãng, đầy đủ CO-CQ.
  • Tư vấn kỹ thuật chuyên sâu.
  • Giá thành cạnh tranh.
  • Giao hàng toàn quốc.
  • Hỗ trợ lắp đặt và bảo hành tận nơi.
  • Đáp ứng nhanh các dự án dân dụng và công nghiệp.
