I. Giới thiệu chung về cấu tạo và nguyên lý hoạt động của rùa chuyển hàng

Rùa chuyển hàng là thiết bị cơ khí chuyên dụng được thiết kế để chuyển đổi lực ma sát trượt giữa vật nặng và mặt sàn thành lực ma sát lăn thông qua hệ thống bánh xe chịu lực. Nhờ nguyên lý này, một vật nặng từ vài tấn đến hàng chục, thậm chí hàng trăm tấn có thể được di chuyển dễ dàng chỉ với một lực kéo hoặc lực đẩy tương đối nhỏ.

Cấu tạo và nguyên lý hoạt động của con rùa chuyển hàng là hai yếu tố cốt lõi quyết định khả năng chịu tải, độ bền và hiệu quả vận hành của thiết bị trong quá trình di chuyển máy móc, thiết bị công nghiệp có khối lượng lớn. Việc hiểu rõ cấu tạo giúp người dùng lựa chọn đúng loại rùa chuyển hàng phù hợp với nhu cầu, trong khi nắm vững nguyên lý hoạt động sẽ giúp sử dụng thiết bị an toàn, hạn chế rủi ro và tối ưu tuổi thọ.

Về bản chất, cấu tạo của con rùa chuyển hàng là sự kết hợp giữa nhiều bộ phận cơ khí có khả năng chịu tải cao nhằm tạo thành một hệ thống di chuyển ổn định. Mỗi chi tiết đều được thiết kế để đảm nhận một chức năng riêng, nhưng cùng phối hợp với nhau để phân bổ tải trọng đồng đều và giảm tối đa lực cản khi vận hành.

Nguyên lý hoạt động của con rùa chuyển hàng là cơ chế giúp thiết bị có thể vận chuyển các loại máy móc, thiết bị và hàng hóa có khối lượng lớn một cách dễ dàng mà không cần sử dụng động cơ. Thay vì tạo ra lực nâng như xe nâng hay cầu trục, rùa chuyển hàng hoạt động dựa trên nguyên lý phân bố tải trọng kết hợp với chuyển đổi ma sát trượt thành ma sát lăn, từ đó giảm đáng kể lực cần thiết để di chuyển vật nặng.

Trong các ngành công nghiệp, xây dựng, lắp đặt máy móc và vận chuyển thiết bị siêu trường siêu trọng, rùa chuyển hàng là thiết bị không thể thiếu. Nhờ khả năng chịu tải lớn, di chuyển linh hoạt và giảm đáng kể sức lao động, rùa chuyển hàng đã trở thành giải pháp tối ưu để vận chuyển các loại máy móc có khối lượng từ vài tấn đến hàng trăm tấn.

Việc nắm vững cấu tạo và nguyên lý hoạt động của rùa chuyển hàng không chỉ giúp lựa chọn đúng thiết bị theo tải trọng và điều kiện làm việc, mà còn góp phần sử dụng an toàn, hạn chế hư hỏng và tối ưu chi phí vận hành. Người sử dụng có thể dễ dàng kiểm tra các bộ phận quan trọng trước khi làm việc, nhận biết dấu hiệu hao mòn của bánh xe, vòng bi hoặc khung chịu lực để bảo dưỡng kịp thời, từ đó kéo dài tuổi thọ thiết bị và đảm bảo hiệu quả vận chuyển trong môi trường công nghiệp.

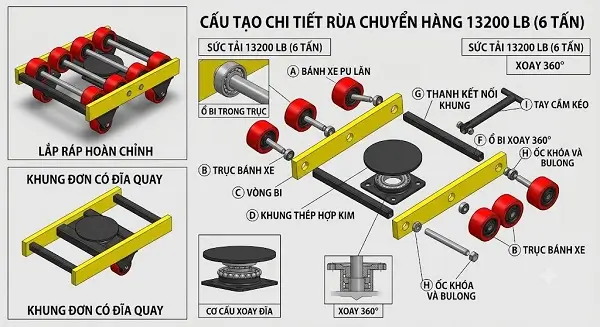

II. Cấu tạo của rùa chuyển hàng

Mặc dù có nhiều mẫu mã khác nhau, nhưng hầu hết các loại rùa chuyển hàng đều có cấu tạo gồm những bộ phận chính sau.

1. Khung thân chịu lực

Khung thân chịu lực là bộ phận trung tâm và quan trọng nhất trong cấu tạo của rùa chuyển hàng. Đây là kết cấu cơ khí có nhiệm vụ tiếp nhận toàn bộ tải trọng từ máy móc hoặc hàng hóa, sau đó phân bổ lực xuống hệ thống bánh xe để thiết bị có thể vận hành ổn định.

Có thể ví khung thân chịu lực như “bộ xương” của rùa chuyển hàng. Nếu khung không đủ độ cứng hoặc khả năng chịu tải kém, toàn bộ thiết bị sẽ bị biến dạng, ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ.

Đặc điểm

Kết cấu nguyên khối chắc chắn
Khả năng chịu tải rất cao
Độ cứng lớn
Thiết kế thấp
Chống ăn mòn

Chức năng

Tiếp nhận toàn bộ trọng lượng của thiết bị cần vận chuyển.
Phân phối tải trọng đồng đều đến tất cả các bánh xe.
Giữ ổn định kết cấu của rùa chuyển hàng trong suốt quá trình vận hành.
Hạn chế hiện tượng cong vênh khi chịu tải lớn.
Bảo vệ các chi tiết cơ khí bên trong khỏi va đập.
Tăng độ an toàn khi vận chuyển máy móc công nghiệp.

2. Hệ thống bánh xe chịu lực

Hệ thống bánh xe chịu lực là cụm chi tiết tiếp xúc trực tiếp với mặt sàn và tạo ra chuyển động lăn cho rùa chuyển hàng. Đây là bộ phận giúp biến lực ma sát trượt thành ma sát lăn, nhờ đó giảm đáng kể lực kéo khi vận chuyển máy móc nặng.

Đặc điểm

Được chế tạo từ vật liệu chịu mài mòn cao
Số lượng bánh xe đa dạng
Khả năng chịu nén lớn
Độ bền cao

Chức năng

Chịu toàn bộ tải trọng truyền từ khung xuống mặt sàn.
Tạo chuyển động lăn giúp giảm lực kéo.
Phân bổ tải trọng đồng đều trên bề mặt tiếp xúc.
Hạn chế ma sát với nền nhà.
Giảm rung động khi vận chuyển.
Bảo vệ mặt sàn khỏi trầy xước (đối với bánh PU).

3. Trục bánh xe

Trục bánh xe là chi tiết cơ khí liên kết bánh xe với khung chịu lực, đồng thời đóng vai trò là trục quay để bánh xe chuyển động. Mặc dù kích thước không lớn nhưng trục bánh xe phải chịu lực cắt, lực uốn và tải trọng rất cao trong suốt quá trình vận hành.

Đặc điểm

Được chế tạo từ thép hợp kim có độ cứng cao.
Gia công CNC với độ chính xác lớn.
Chịu được tải trọng và lực va đập mạnh.
Chống cong và chống mài mòn.
Có khả năng làm việc liên tục trong điều kiện tải nặng.

Chức năng

Cố định bánh xe vào khung.
Truyền tải trọng từ khung xuống bánh xe.
Làm tâm quay cho bánh xe.
Giữ bánh xe quay đúng quỹ đạo.
Đảm bảo toàn bộ hệ thống vận hành ổn định.

4. Vòng bi chịu tải

Vòng bi là bộ phận được lắp bên trong bánh xe nhằm giảm ma sát giữa trục và bánh xe trong quá trình quay. Đây là chi tiết quan trọng giúp rùa chuyển hàng vận hành trơn tru ngay cả khi chịu tải trọng lớn.

Đặc điểm

Chế tạo từ thép chịu lực chất lượng cao.
Độ chính xác cao.
Khả năng chịu tải hướng tâm và hướng trục lớn.
Chống mài mòn.
Hoạt động ổn định trong thời gian dài.

Chức năng

Giảm ma sát trong quá trình quay.
Giúp bánh xe quay nhẹ hơn.
Giảm sinh nhiệt khi hoạt động.
Tăng tuổi thọ của bánh xe và trục.
Nâng cao hiệu suất vận hành.

5. Mặt đỡ tải

Mặt đỡ tải là phần tiếp xúc trực tiếp với máy móc hoặc hàng hóa. Đây là vị trí tiếp nhận tải trọng đầu tiên trước khi truyền xuống khung chịu lực và hệ thống bánh xe.

Đặc điểm

Được chế tạo từ thép cường lực.
Có bề mặt chống trượt.
Một số mẫu phủ lớp cao su tăng ma sát.
Có thể tích hợp mâm xoay hoặc đĩa xoay 360°.
Thiết kế phẳng, chịu nén cao.

Chức năng

Đỡ toàn bộ tải trọng của thiết bị.
Giữ máy móc ổn định khi vận chuyển.
Hạn chế trượt hoặc dịch chuyển tải.
Phân bổ lực đều lên khung.
Hỗ trợ xoay hướng đối với các dòng rùa xoay.

6. Tay kéo hoặc thanh điều hướng

Tay kéo là bộ phận điều khiển hướng di chuyển của rùa chuyển hàng, thường xuất hiện trên các dòng rùa xoay hoặc bộ rùa ba điểm. Bộ phận này giúp người vận hành dễ dàng điều chỉnh hướng đi của thiết bị trong quá trình vận chuyển.

Đặc điểm

Làm từ thép cường lực.
Có khả năng xoay linh hoạt.
Dễ tháo lắp và bảo quản.
Thiết kế công thái học giúp thao tác thuận tiện.

Chức năng

Điều khiển hướng di chuyển.
Thay đổi góc quay của rùa.
Hỗ trợ quay đầu trong không gian hẹp.
Căn chỉnh chính xác vị trí đặt máy.
Tăng tính linh hoạt khi vận chuyển.

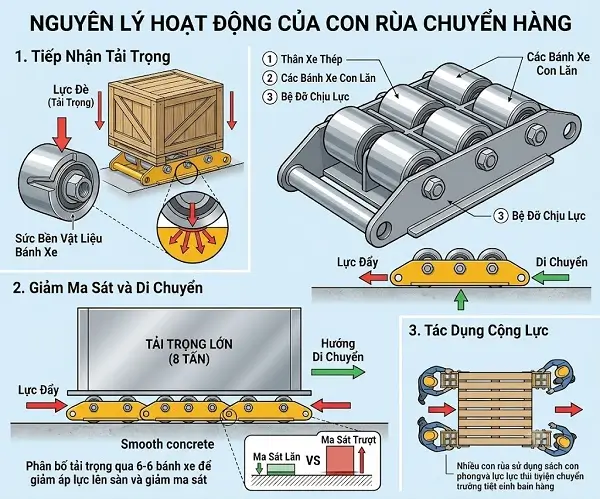

III. Nguyên lý hoạt động của rùa chuyển hàng

Để hiểu rõ nguyên lý hoạt động của rùa chuyển hầng, trước hết bạn cần nắm được cách tải trọng được truyền qua từng bộ phận của con rùa chuyển hàng.

Khi máy móc hoặc thiết bị được đặt lên trên bề mặt của rùa chuyển hàng, tải trọng sẽ không tác động trực tiếp lên bánh xe mà được truyền theo một chuỗi liên kết cơ học sau:

Thiết bị cần vận chuyển → Mặt đỡ tải → Khung chịu lực → Trục bánh xe → Vòng bi → Bánh xe → Mặt sàn.

Trong quá trình này, mỗi bộ phận đều đảm nhận một nhiệm vụ riêng:

Mặt đỡ tải tiếp nhận toàn bộ trọng lượng của máy móc và giữ tải ổn định, hạn chế trượt hoặc xê dịch.
Khung chịu lực phân tán tải trọng đến các vị trí lắp bánh xe, giúp tránh hiện tượng tập trung lực tại một điểm gây biến dạng.
Trục bánh xe truyền lực từ khung xuống bánh xe và giữ cho bánh xe luôn ở đúng vị trí.
Vòng bi chịu tải giúp bánh xe quay trơn tru, giảm ma sát giữa trục và bánh xe.
Bánh xe chịu lực tiếp xúc trực tiếp với mặt sàn, chuyển toàn bộ tải trọng thành chuyển động lăn.

Nhờ cơ chế truyền lực theo từng cấp như vậy, tải trọng được phân bố đồng đều trên toàn bộ hệ thống thay vì tập trung vào một điểm, giúp thiết bị duy trì sự ổn định ngay cả khi vận chuyển những máy móc có trọng lượng rất lớn.

1. Nguyên lý phân bố tải trọng

Một trong những yếu tố quan trọng nhất quyết định khả năng chịu tải của rùa chuyển hàng chính là khả năng phân bố tải trọng đồng đều.

Khi một vật nặng được đặt lên rùa chuyển hàng, trọng lượng không dồn lên một bánh xe duy nhất mà được chia đều cho toàn bộ hệ thống bánh xe. Càng nhiều bánh xe, tải trọng tác động lên từng bánh càng nhỏ.

Ví dụ

Rùa chuyển hàng chịu tải 6 tấn với 6 bánh xe, thì mỗi bánh xe chịu khoảng 1 tấn nếu rải trọng được đặt đúng tâm.

Việc phân bố tải trọng hợp lý mang lại nhiều lợi ích:

Giảm ứng suất lên từng bánh xe và trục bánh.
Hạn chế hiện tượng cong vênh hoặc nứt gãy khung chịu lực.
Giảm áp lực tác động lên mặt sàn, đặc biệt là nền epoxy hoặc bê tông.
Tăng tuổi thọ của toàn bộ thiết bị.
Giảm nguy cơ lật hoặc mất cân bằng khi di chuyển.

Tuy nhiên, nguyên lý này chỉ phát huy hiệu quả khi tải trọng được đặt đúng trọng tâm. Nếu máy móc bị lệch tâm, một số bánh xe sẽ phải chịu lực lớn hơn thiết kế, dẫn đến mài mòn nhanh, cong trục hoặc thậm chí gãy bánh xe.

2. Nguyên lý chuyển đổi ma sát

Đây là nguyên lý quan trọng nhất quyết định hiệu quả của rùa chuyển hàng.

Trong cơ học, ma sát trượt luôn lớn hơn ma sát lăn nhiều lần.

Nếu kéo trực tiếp một máy nặng trên nền bê tông:

Đáy máy cọ xát với mặt sàn.
Hệ số ma sát lớn.
Cần lực kéo rất lớn.
Dễ làm hỏng nền nhà.
Thiết bị khó kiểm soát.

Khi đặt máy lên rùa chuyển hàng:

Đáy máy không còn tiếp xúc với mặt sàn.
Bánh xe quay quanh trục.
Tiếp xúc giữa bánh xe và nền là chuyển động lăn.
Lực cản giảm mạnh.
Máy có thể di chuyển chỉ với lực kéo nhỏ.

Có thể hình dung bằng một ví dụ đơn giản: việc kéo một chiếc két sắt trực tiếp trên nền bê tông sẽ rất nặng và có thể làm xước nền. Nhưng nếu đặt két sắt lên các con lăn hoặc rùa chuyển hàng, chỉ cần một lực đẩy vừa phải là két sắt sẽ lăn đi dễ dàng. Đó chính là hiệu quả của việc chuyển từ ma sát trượt sang ma sát lăn.

3. Nguyên lý hoạt động của hệ thống bánh xe chịu lực

Hệ thống bánh xe không chỉ có chức năng lăn mà còn đóng vai trò hấp thụ và phân phối tải trọng.

Khi bánh xe quay:

Tải trọng từ máy móc luôn tác động theo phương thẳng đứng xuống tâm bánh xe.
Vòng bi giúp bánh quay quanh trục với lực cản rất nhỏ.
Trục bánh giữ cho bánh xe không bị lệch khi chịu tải lớn.
Mỗi bánh xe hoạt động độc lập nhưng phối hợp với các bánh còn lại để duy trì sự cân bằng.

Ở các dòng rùa chuyển hàng chất lượng cao, bánh xe thường được làm từ polyurethane (PU), nylon kỹ thuật hoặc thép hợp kim. Các vật liệu này có khả năng chịu nén cao, chống mài mòn tốt và ít biến dạng khi làm việc dưới tải trọng lớn trong thời gian dài.

4. Nguyên lý điều hướng của rùa chuyển hàng xoay

Đối với các dòng rùa chuyển hàng xoay hoặc bộ rùa ba điểm, nguyên lý hoạt động còn bao gồm khả năng thay đổi hướng di chuyển.

Bề mặt chịu tải được lắp trên mâm xoay 360° thông qua vòng bi chịu lực. Khi người vận hành tác động lực vào tay kéo, mâm xoay sẽ quay quanh trục trung tâm, làm thay đổi hướng của toàn bộ tải trọng mà không cần nhấc máy lên.

Cơ cấu này mang lại nhiều ưu điểm:

Di chuyển linh hoạt trong không gian hẹp.
Quay đầu dễ dàng ở các góc cua.
Căn chỉnh chính xác vị trí đặt máy.
Giảm thời gian lắp đặt thiết bị.
Hạn chế va chạm với các máy móc xung quanh.

Nhờ nguyên lý điều hướng này, rùa chuyển hàng xoay được sử dụng rộng rãi trong các nhà máy, xưởng cơ khí, kho logistics và công trình lắp đặt thiết bị công nghiệp.

IV. Các yếu tố ảnh hưởng tới cấu tạo và nguyên lý của rùa chuyển hàng

Cấu tạo và nguyên lý hoạt động của rùa chuyển hàng không chỉ phụ thuộc vào thiết kế của nhà sản xuất mà còn chịu ảnh hưởng bởi nhiều yếu tố kỹ thuật và điều kiện vận hành thực tế. Những yếu tố này quyết định trực tiếp đến khả năng chịu tải, độ ổn định, hiệu suất làm việc cũng như tuổi thọ của thiết bị. Việc hiểu rõ các yếu tố ảnh hưởng sẽ giúp người sử dụng lựa chọn đúng loại rùa chuyển hàng, khai thác tối đa hiệu quả và đảm bảo an toàn trong quá trình vận chuyển máy móc, thiết bị nặng.

Tải trọng hàng hóa: Tải trọng quyết định trực tiếp đến cấu tạo và nguyên lý làm việc của rùa chuyển hàng. Tải trọng càng lớn thì khung thép, bánh xe, trục và vòng bi càng phải có độ bền cao hơn. Nếu vượt quá tải trọng cho phép, thiết bị dễ bị biến dạng, giảm tuổi thọ và mất an toàn.
Ảnh hưởng của chất lượng vật liệu chế tạo tới cấu tạo và nguyên lý hoạt động của rùa chuyển hàng: Khung thép, bánh xe, trục và vòng bi được chế tạo từ vật liệu chất lượng cao sẽ giúp rùa chuyển hàng chịu tải tốt, giảm mài mòn và hoạt động ổn định. Ngược lại, vật liệu kém chất lượng dễ gây nứt gãy, hỏng hóc và giảm hiệu quả vận hành.
Ảnh hưởng ủa chất lượng mặt sàn tới cấu tạo và nguyên lý hoạt động của rùa chuyển hàng: Mặt sàn bằng phẳng và cứng giúp bánh xe lăn nhẹ, giảm lực cản và tăng độ ổn định. Nếu mặt sàn gồ ghề, nhiều khe hở hoặc không đủ khả năng chịu lực sẽ làm bánh xe chịu tải không đều, gây rung lắc và giảm tuổi thọ thiết bị.
Ảnh hưởng của trọng tâm của hàng hóa tới cấu tạo và nguyên lý hoạt động của rùa chuyển hàng: Hàng hóa cần được đặt đúng trọng tâm để tải trọng phân bố đều lên các bánh xe. Nếu trọng tâm lệch, một số bánh xe sẽ chịu tải lớn hơn, dễ gây mất cân bằng, cong khung hoặc lật tải khi di chuyển.
Hệ thống bánh xe và vòng bi : Bánh xe và vòng bi là bộ phận tạo chuyển động lăn. Khi các chi tiết này hoạt động tốt sẽ giúp giảm ma sát, di chuyển nhẹ nhàng và tiết kiệm lực kéo. Nếu bị mài mòn hoặc hư hỏng, thiết bị sẽ khó vận hành và giảm hiệu suất.
Ảnh hưởng phương pháp vận hành tới cấu tạo và nguyên lý hoạt động của rùa chuyển hàng: Vận hành đúng kỹ thuật, di chuyển với tốc độ phù hợp và tránh đổi hướng đột ngột sẽ giúp rùa chuyển hàng hoạt động ổn định và kéo dài tuổi thọ. Ngược lại, thao tác sai có thể làm tăng tải trọng cục bộ, gây hư hỏng bánh xe và khung.
Điều kiện môi trường làm việc ảnh hưởng tới cấu tạo và nguyên lý hoạt động của rùa chuyển hàng: Môi trường có nhiều bụi, độ ẩm cao, dầu mỡ hoặc nhiệt độ lớn sẽ ảnh hưởng đến bánh xe, vòng bi và các chi tiết kim loại. Vì vậy cần lựa chọn rùa chuyển hàng có vật liệu phù hợp với môi trường sử dụng.
Ảnh hưởng của việc bảo dưỡng định kỳ tới cấu tạo và nguyên lý hoạt động của rùa chuyển hàng: Việc kiểm tra, vệ sinh, bôi trơn và thay thế các chi tiết mòn giúp rùa chuyển hàng luôn hoạt động ổn định, giảm ma sát, duy trì khả năng chịu tải và kéo dài tuổi thọ thiết bị.

Có thể thấy, cấu tạo và nguyên lý hoạt động của rùa chuyển hàng chịu ảnh hưởng bởi nhiều yếu tố, từ tải trọng, vật liệu chế tạo, chất lượng mặt sàn, trọng tâm hàng hóa đến điều kiện môi trường và cách vận hành. Trong đó, tải trọng thiết kế, hệ thống bánh xe chịu lực và khả năng phân bố tải trọng là ba yếu tố có tác động lớn nhất đến hiệu quả làm việc của thiết bị.

V. Báo giá rùa chuyển hàng 2026

Giá rùa chuyển hàng trên thị trường hiện nay phụ thuộc vào nhiều yếu tố như cấu tạo và nguyên lý hoạt động của rùa chuyển hàng, tải trọng, số lượng bánh xe, chất liệu bánh xe, thương hiệu, xuất xứ và kiểu thiết kế (rùa cố định, rùa xoay hay bộ rùa chuyển hàng). Mỗi dòng sản phẩm sẽ có mức giá khác nhau để đáp ứng nhu cầu vận chuyển từ vài tấn đến hàng trăm tấn.

Mức báo giá rùa chuyển hàng dao động từ khoảng 1,2 triệu đồng đến trên 20 triệu đồng, tùy theo tải trọng, thiết kế và thương hiệu. Để lựa chọn được sản phẩm phù hợp, doanh nghiệp nên xác định rõ khối lượng hàng hóa cần di chuyển, điều kiện mặt sàn và tần suất sử dụng. Điều này không chỉ giúp tối ưu chi phí đầu tư mà còn đảm bảo hiệu quả và an toàn trong quá trình vận hành.

Để biết thêm chi tiết về bảng giá và được tư vấn kỹ hơn về các sản phẩm rùa chuyển hàng, quý khách hàng hãy liên hệ nhanh với Công Ty TNHH Thiết Bị Điện TS chúng tôi qua:
