Đồng hồ đo nước thải

Bảo vệ môi trường là một trong những mối quan tâm hàng đầu của chúng ta ngày nay. Một trong những công cụ quan trọng để đảm bảo chất lượng nước là việc sử dụng đồng hồ đo nước thải. Những thiết bị này đóng vai trò then chốt trong việc theo dõi, kiểm soát và quản lý lượng nước thải ra từ các nguồn công nghiệp, dân dụng và nông nghiệp.

Đồng hồ đo nước thải giúp chúng ta xác định chính xác khối lượng, lưu lượng và thành phần của dòng nước thải. Các thông tin này sau đó được sử dụng để đánh giá mức độ ô nhiễm, đưa ra các biện pháp xử lý phù hợp và tuân thủ các quy định về xả thải. Việc sử dụng đồng hồ đo nước thải đảm bảo tính minh bạch và trách nhiệm giải trình trong quản lý nước thải, góp phần bảo vệ nguồn nước và sức khỏe cộng đồng.

Trong bài viết này, chúng ta sẽ tìm hiểu sâu hơn về các loại đồng hồ đo nước thải phổ biến, nguyên lý hoạt động cũng như ứng dụng của chúng trong quản lý nguồn nước thải.

I. Đồng hồ đo nước thải là gì?

Đồng hồ đo nước thải hay còn gọi là đồng hồ đo lưu lượng nước thải, là một thiết bị được sử dụng để đo lưu lượng và tính toán khối lượng nước thải phát sinh từ các nguồn như nhà máy, cơ sở công nghiệp, hoặc cộng đồng dân cư…

Đồng hồ đo lưu lượng nước thải là thiết bị được sử dụng để đo, ghi và theo dõi các thông số của dòng nước thải như lưu lượng, nhiệt độ, pH, độ đục và các chất ô nhiễm khác. Chúng được lắp đặt trên các đường ống, kênh dẫn hoặc bể chứa nước thải để thu thập dữ liệu về quá trình xử lý và thải nước.

II. Thông số kỹ thuật của đồng hồ đo nước thải

* Thông số kỹ thuật của đồng hồ đo nước thải:

• Kích thước: DN50 đến DN600, phù hợp với các loại đường ống từ nhỏ đến lớn.
• Kiểu lắp đặt và kết nối: Lắp bích, với các kiểu kết nối ren hoặc mặt bích. Phù hợp với các tiêu chuẩn mặt bích như JIS, BS, DIN.
• Vật liệu: Thân thiết bị có thể làm bằng gang, thép hoặc inox, tùy yêu cầu ứng dụng.
• Nhiệt độ làm việc: Có thể chịu được nhiệt độ tối đa lên đến 150°C hoặc 180°C.
• Điện áp: Hoạt động với điện áp 24VDC hoặc 220VAC.
• Loại thiết bị: Có cả dạng điện tử và dạng cơ.
• Áp lực cho phép: PN10, PN16, PN25.
• Nhiệt độ làm việc: Có thể hoạt động ở nhiệt độ môi trường từ 0 đến 65°C.
• Thông số đo lường:
  – Màn hình hiển thị 5 số.
  – Lưu lượng nhỏ nhất có thể đo được là 0.0001 m3.
  – Lưu lượng lớn nhất có thể đo được là 99999 m3.
• Tiêu chuẩn: ISO 4064, cấp độ chính xác B hoặc C

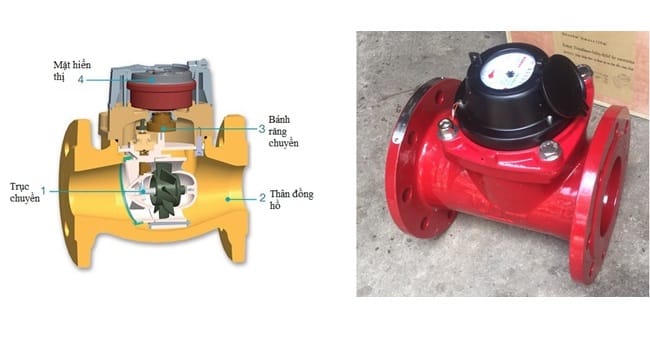

III. Cấu tạo của đồng hồ đo nước thải

Cấu tạo của một đồng hồ đo nước thải bao gồm các bộ phận chính sau đây:

1. Thân đồng hồ (Housing):
– Là phần vỏ bên ngoài bảo vệ các bộ phận bên trong.
– Thường được làm bằng chất liệu chịu được môi trường nước thải như nhựa, thép không gỉ.
– Có thiết kế chống thấm nước, chống ăn mòn.

2. Bộ phận cánh quạt (Impeller):
– Là bộ phận chịu trách nhiệm đo lường lưu lượng dòng chảy.
– Cánh quạt quay khi có dòng chảy nước qua, tốc độ quay tỷ lệ với lưu lượng.
– Thường được làm bằng nhựa hoặc hợp kim chống mài mòn.

3. Trục chuyển động (Drive shaft):
– Trục nối từ cánh quạt đến bộ phận chuyển động cơ khí.
– Truyền chuyển động quay của cánh quạt sang các bộ phận khác.
– Phải được thiết kế chịu được lực và ăn mòn trong môi trường nước thải.

4. Mặt đồng hồ (Display):
– Hiển thị trực quan các thông số đo lường như lưu lượng, tổng thể tích, v.v.
– Có thể là màn hình điện tử hoặc đĩa quay cơ học.

5. Gioăng làm kín (Seal):
– Các đệm, vòng đệm giúp ngăn không cho nước thải xâm nhập vào bên trong đồng hồ.
– Chất liệu của gioăng phải chịu được ăn mòn, nhiệt độ, áp suất của nước thải.

IV. Nguyên lý hoạt động của đồng hồ đo nước thải

Đồng hồ đo nước thải hoạt động dựa trên nguyên lý đo lường lưu lượng dòng chảy. Cụ thể, nguyên lý hoạt động của đồng hồ đo lưu lượng nước thải như sau:

• Khi nước thải chảy qua đồng hồ, nó sẽ đi qua bộ phận cánh quạt.
• Lực tác dụng của dòng nước thải sẽ làm cho cánh quạt bắt đầu quay. Tốc độ quay của cánh quạt tỷ lệ thuận với tốc độ dòng chảy.
• Sự quay của cánh quạt được truyền tới trục chuyển động. Trục chuyển động sẽ chuyển động tương ứng với tốc độ quay của cánh quạt.
• Bộ phận cơ khí của đồng hồ sẽ tích hợp và quy đổi tốc độ quay của trục thành các thông số lưu lượng. Các thông số lưu lượng được hiển thị trực quan trên mặt đồng hồ.
• Ngoài lưu lượng tức thời, đồng hồ còn ghi nhận và tích lũy tổng thể tích nước thải đi qua. Các thông số này được hiển thị trên mặt đồng hồ.

Nhờ vào nguyên lý hoạt động này, đồng hồ đo lưu lượng nước thải có thể đo lường và ghi nhận chính xác lưu lượng và thể tích dòng nước thải, đáp ứng các yêu cầu giám sát và quản lý.

V. Ưu điểm và nhược điểm của đồng hồ đo nước thải

1. Ưu điểm của đồng hồ đo nước thải

• Không sử dụng bộ phận chuyển động như ở đồng hồ cơ học:

• Thiết kế ít cản trở dòng chảy:

– Thường có thiết kế ống đo có đường kính lớn hơn so với đường ống, giảm thiểu sự cản trở dòng chảy.

• Lắp đặt đơn giản, thuận tiện, dễ sử dụng:

• Đo lường chính xác:

– Nguyên lý hoạt động dựa trên cánh quạt cho phép đo lường lưu lượng và thể tích nước thải chính xác.
– Giúp cung cấp các số liệu tin cậy cho quản lý và giám sát hệ thống xử lý nước thải

• Ít bảo trì, sửa chữa:

– Không có nhiều bộ phận cơ điện tử phức tạp.
– Chỉ cần định kỳ bảo dưỡng, vệ sinh để duy trì hoạt động tốt.

• Chi phí hợp lý:

– Giá thành của đồng hồ đo nước thải thường thấp hơn so với các loại thiết bị đo khác.

2. Nhược điểm của đồng hồ đo nước thải

• Độ chính xác có giới hạn:
  – Độ chính xác của đồng hồ phụ thuộc vào tình trạng và độ sạch của cánh quạt.
  – Nếu cánh quạt bị bám cặn, rác có thể ảnh hưởng đến độ chính xác.
• Không đo được các thông số khác: Chỉ đo được lưu lượng và thể tích, không đo được các thông số chất lượng nước thải.
• Độ bền hạn chế: Do tiếp xúc trực tiếp với môi trường nước thải, đồng hồ có thể bị ăn mòn, hư hỏng nhanh hơn.

Tùy vào yêu cầu cụ thể của từng ứng dụng, các ưu và nhược điểm này cần được cân nhắc để lựa chọn thiết bị đo nước thải phù hợp.

VI. Phân loại đồng hồ đo nước thải

Các loại đồng hồ đo lưu lượng nước thải trên thị trường hiện nay rất đa dạng, với nhiều phân loại dựa trên các tiêu chí khác nhau để đáp ứng nhu cầu của các công trình, ứng dụng cụ thể. Dưới đây là các phân loại chính của đồng hồ đo lưu lượng nước thải:

1. Phân loại đồng hồ đo nước thải theo kiểu nối

• Đồng hồ đo nước nối mặt bích:
  – Được lắp đặt trực tiếp vào đường ống bằng các mặt bích.
  – Phù hợp cho nhiều kích thước ống và áp suất làm việc.
  – Có nhiều vật liệu chế tạo như thép không gỉ, gang, đồng, nhựa, v.v.
• Đồng hồ đo nước nối ren:
  – Được lắp đặt bằng cách vặn ren vào ống.
  – Thường có kích thước nhỏ, phù hợp với đường ống nhỏ.
  – Vật liệu phổ biến là đồng, inox.

2. Phân loại đồng hồ đo nước thải theo chức năng đo

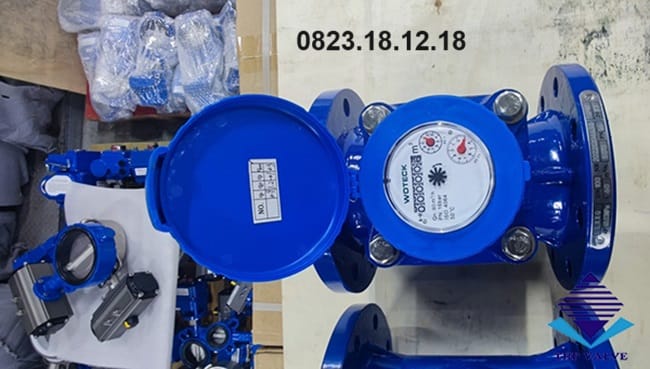

• Đồng hồ đo nước thải dạng cơ:
  – Hoạt động dựa trên nguyên lý cánh quạt, piston hoặc bánh răng.
  – Hiển thị kết quả bằng kim chỉ trên mặt đồng hồ.
  – Thường có độ chính xác cao, ít bị ảnh hưởng bởi điều kiện môi trường.

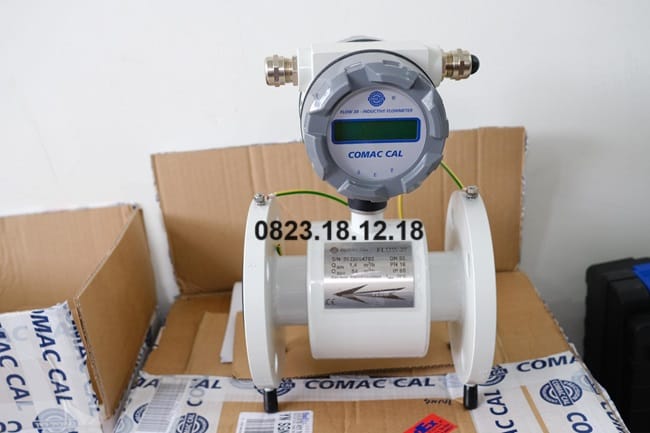

• Đồng hồ đo nước thải dạng điện tử:
  – Sử dụng các cảm biến điện từ để đo lưu lượng.
  – Có khả năng giao tiếp, truyền dữ liệu số.
  – Có thể tích hợp các tính năng nâng cao như hiển thị, ghi lại dữ liệu.

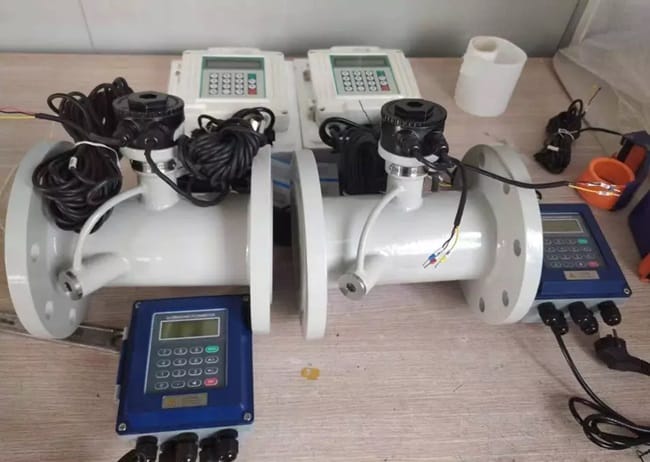

• Đồng hồ đo nước thải dạng siêu âm:
  – Dựa trên nguyên lý đo vận tốc dòng chảy bằng sóng siêu âm.
  – Không cần tiếp xúc trực tiếp với nước, phù hợp với nhiều loại đường ống.
  – Có độ chính xác cao, ít bị ảnh hưởng bởi nhiễu.

3. Phân loại đồng hồ đo nước thải theo chất liệu

Đồng hồ đo lưu lượng nước làm từ đồng, gang, inox:
– Vật liệu chế tạo ảnh hưởng đến khả năng chịu ăn mòn, độ bền, giá thành.
– Đồng có khả năng chống ăn mòn tốt, inox có độ bền cao, gang có giá thành thấp.
– Lựa chọn vật liệu phù hợp với điều kiện môi trường và yêu cầu của ứng dụng.

Mỗi loại đồng hồ đều có ưu nhược điểm riêng, phù hợp với các yêu cầu khác nhau về ứng dụng, điều kiện và môi trường hoạt động. Việc lựa chọn đồng hồ thích hợp là rất quan trọng để đảm bảo độ chính xác, độ tin cậy và hiệu quả trong công tác quản lý, vận hành hệ thống nước thải.

4. Phân loại đồng hồ đo nước thải theo nhà sản xuất

• Đồng hồ đo nước thải Komax
• Đồng hồ đo nước thải T-Flow
• Đồng hồ đo nước thải Hansung
• Đồng hồ đo nước thải Pmax
• Đồng hồ đo nước thải Zenner….

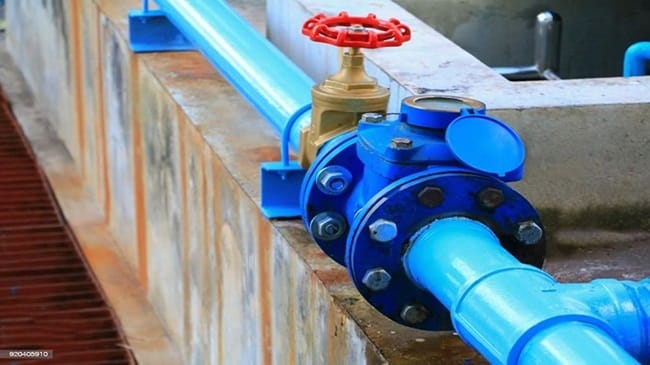

VII. Ứng dụng của đồng hồ đo nước thải

Đồng hồ đo lưu lượng nước thải có nhiều ứng dụng quan trọng, chủ yếu được sử dụng trong các lĩnh vực sau:

1. Nhà máy xử lý nước thải
– Đo lưu lượng nước thải đầu vào và đầu ra của các công đoạn xử lý
– Kiểm soát quá trình xử lý, tối ưu hóa hiệu quả xử lý

2. Hệ thống cống rãnh, đường ống thu gom nước thải
– Đo lưu lượng để thiết kế, nâng cấp, bảo trì mạng lưới thu gom
– Phát hiện và định vị các vị trí rò rỉ, tắc nghẽn

3. Các khu công nghiệp, khu chế xuất
– Đo lưu lượng nước thải thải ra từ các nhà máy, xưởng sản xuất
– Kiểm soát lưu lượng tuân thủ các quy định về xả thải

4. Các khu dân cư, khách sạn, bệnh viện
– Đo lưu lượng nước thải để tính toán chi phí xử lý
– Phát hiện rò rỉ, sử dụng nước lãng phí

5. Nghiên cứu và phát triển
– Đo lưu lượng để mô phỏng, tối ưu hóa các hệ thống xử lý
– Thu thập dữ liệu đầu vào cho các mô hình toán học

Như vậy, đồng hồ đo lưu lượng nước thải là thiết bị không thể thiếu trong việc quản lý, vận hành và cải thiện hiệu quả các hệ thống xử lý nước thải, từ quy mô nhà máy đến cả khu vực dân cư.

VIII. Báo giá sản phẩm đồng hồ đo nước thải

Công ty thietbidienTS chuyên cung cấp các sản phẩm đồng hồ đo nước thải các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
