Van thủy lực là gì? Cấu tạo, cơ chế và phân loại van thủy lực

1. Van thủy lực là gì?

Van thủy lực (Hydraulic Valve) là thiết bị điều khiển dòng chảy của chất lỏng (thường là dầu thủy lực) trong hệ thống thủy lực. Van hoạt động bằng cách mở, đóng hoặc điều chỉnh hướng và áp suất của dòng chất lỏng, từ đó kiểm soát hoạt động của các cơ cấu chấp hành như xi lanh, động cơ thủy lực…

Van điều khiển thủy lực có thể được sử dụng trong các ứng dụng như máy công trình, ô tô, máy móc sản xuất và thiết bị cơ khí.

2. Cấu tạo và nguyên lý hoạt động của van thủy lực

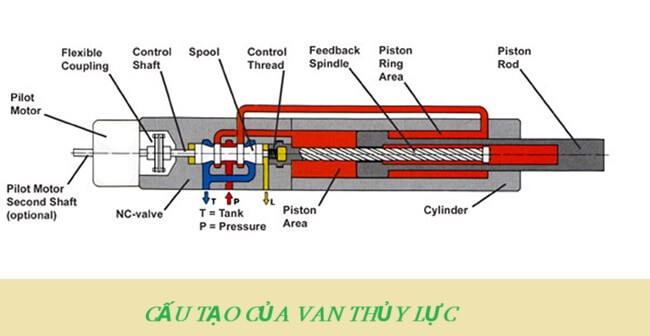

2.1 Cấu tạo của van thuỷ lực

Cấu tạo cơ bản của một van thủy lực bao gồm thân van, trục van, lò xo, đệm kín, cuộn coil, cổng vào-ra…:

– Thân van: Là bộ phận chính chứa các chi tiết bên trong và có nhiệm vụ kết nối với các đường ống trong hệ thống.

– Trục van: Là bộ phận điều khiển việc đóng, mở các cổng van, giúp điều chỉnh lưu lượng hoặc hướng chảy của chất lỏng.

– Lò xo: Giúp van tự động trở lại vị trí ban đầu khi không có lực tác động từ bên ngoài, đảm bảo hệ thống hoạt động ổn định.

– Đệm kín: Giúp ngăn ngừa rò rỉ chất lỏng ra ngoài, giữ cho van và hệ thống luôn khít và hiệu quả.

– Cuộn coil (với van điều khiển điện): Tạo lực điện từ điều khiển van đóng/mở.

– Cổng vào và cổng ra: Kết nối với đường ống hệ thống thủy lực.

2.2 Nguyên lý hoạt động của van thuỷ lực

Van thủy lực hoạt động dựa trên nguyên lý cân bằng áp suất chất lỏng. Khi dòng dầu thủy lực di chuyển qua van, áp suất tại các khoang điều khiển sẽ thay đổi. Dựa trên tín hiệu điện, áp hoặc tay, van sẽ thực hiện đóng, mở hoặc điều chỉnh dòng chảy để đạt mục tiêu điều khiển lưu lượng hoặc áp lực.

Như:

Van giảm áp thủy lực sẽ xả bớt áp nếu áp suất vượt ngưỡng.

Van một chiều thủy lực chỉ cho dòng chảy đi theo một hướng.

3. Phân loại van thủy lực phổ biến

Van điều chỉnh thủy lực được phân loại dựa trên một số yếu tố, bao gồm:

3.1. Phân loại van thủy lực theo điều khiển áp suất

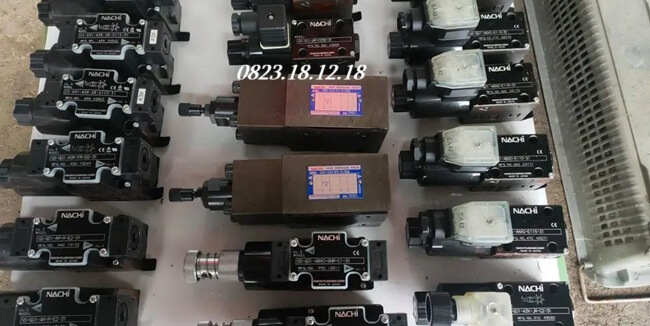

– Van an toàn thủy lực: Ngăn hệ thống quá áp, bảo vệ bơm và thiết bị.

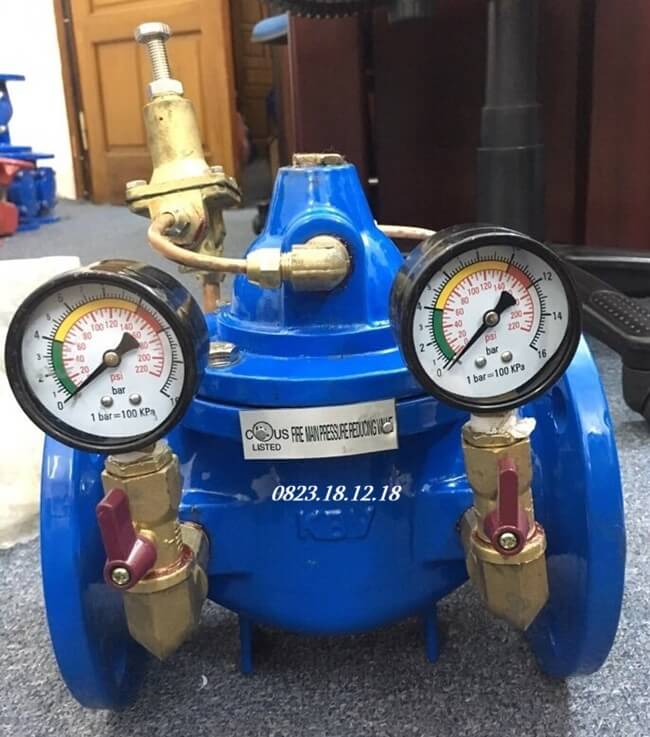

– Van giảm áp thuỷ lực: Ổn định áp suất tại một nhánh trong hệ thống.

– Van xả áp thuỷ lực: Giải phóng áp suất dư không cần thiết.

3.2. Phân loại van thủy lực theo điều khiển lưu lượng

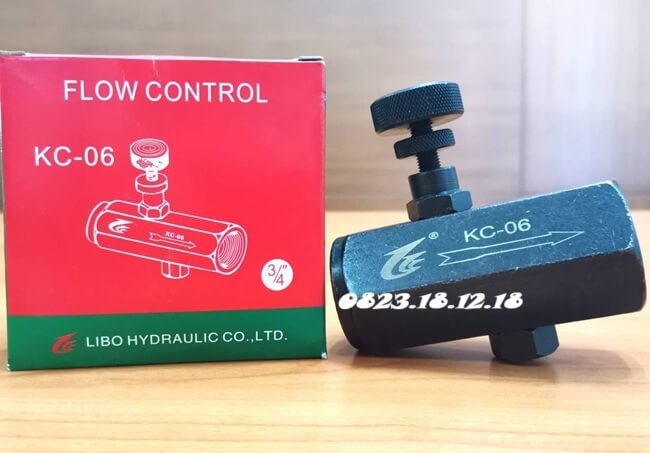

– Van tiết lưu thủy lực: Giảm tốc độ dòng chất lỏng, điều chỉnh tốc độ xi lanh/động cơ.

– Van tiết lưu một chiều: Kết hợp van tiết lưu với van một chiều, cho phép điều chỉnh lưu lượng theo một chiều nhất định.

3.3. Phân loại van thủy lực theo điều khiển hướng

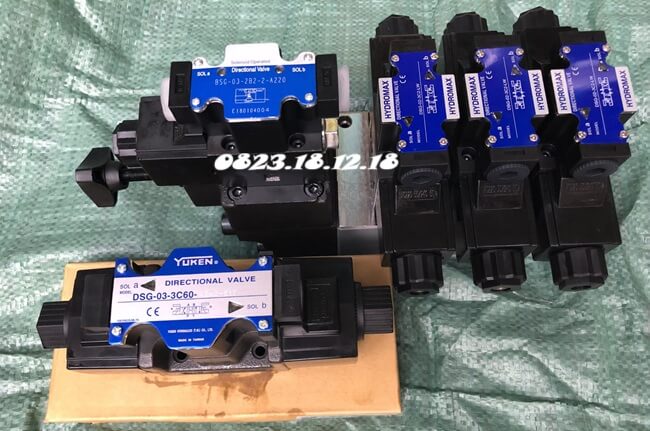

– Van điện từ thủy lực (Solenoid hydraulic valve): Điều khiển hướng dòng chảy bằng tín hiệu điện.

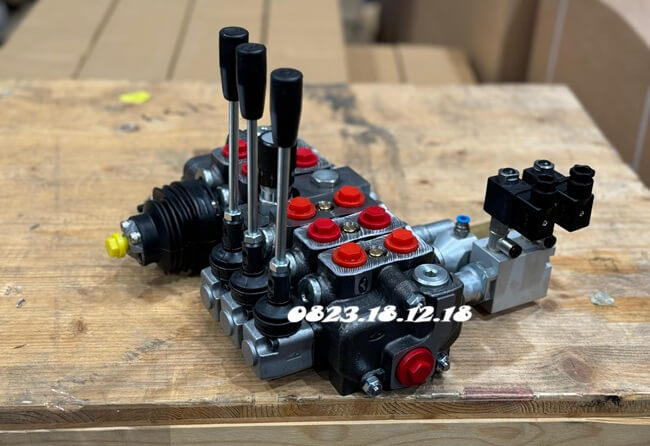

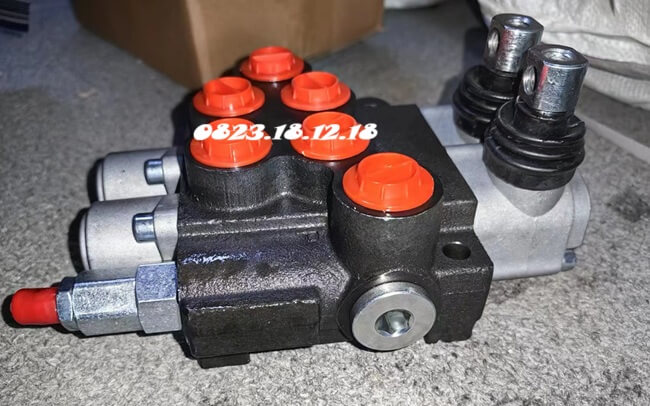

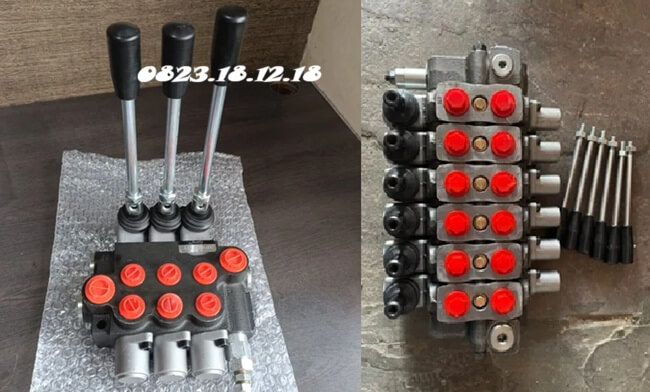

– Van tay gạt thủy lực: Vận hành thủ công để điều chỉnh hướng dòng chảy.

– Van cửa thủy lực 2/2, 3/2, 4/3: Các loại van dùng để phân phối dòng chảy theo cấu hình cổng và trạng thái khác nhau.

4. Ưu điểm nổi bật của van thủy lực

Van áp suất thuỷ lực mang nhiều ưu điểm nổi bật như:

– Ưu điểm tăng hiệu suất hệ thống: giúp tối ưu hóa lưu lượng và áp suất, nâng cao hiệu quả hoạt động của hệ thống.

– Ưu điểm điều chỉnh linh hoạt: Cho phép điều chỉnh lưu lượng, áp suất và hướng chảy dễ dàng, phù hợp với nhu cầu vận hành.

– Ưu điểm bảo vệ hệ thống: Van giảm áp và van một chiều thủy lực giúp bảo vệ hệ thống khỏi quá tải và hư hỏng.

– Ưu điểm tiết kiệm năng lượng: Giúp giảm lãng phí năng lượng và tối ưu hiệu suất sử dụng.

– Ưu điểm ứng dụng đa dạng: Sử dụng rộng rãi trong các ngành công nghiệp, từ xây dựng đến chế biến thực phẩm.

5. Bảng giá van thủy lực mới nhất 2025

5.1 Bảng giá van tay gạt thủy lực cập nhật mới nhất tháng 4/2025

BẢNG GIÁ VAN TAY GẠT THỦY LỰC 2025:

5.2 Bảng giá van giảm áp thủy lực cập nhật mới nhất tháng 4/2025

BẢNG GIÁ VAN GIẢM THỦY LỰC 2025:

Lưu ý: Giá chỉ mang tính tham khảo, có thể thay đổi theo thời điểm, xuất xứ, và kiểu van, vui lòng liên hệ Công Ty TNHH THIẾT BỊ ĐIỆN TS để nhận báo giá chi tiết theo yêu cầu.

6. Hướng dẫn lựa chọn van thủy lực phù hợp

Khi chọn van thủy lực, bạn nên lưu ý các yếu tố sau:

– Chức năng cần điều khiển (áp suất, lưu lượng hay hướng)

– Áp suất làm việc tối đa của hệ thống

– Lưu lượng yêu cầu

– Kiểu điều khiển (tay, điện, khí nén…)

– Hãng sản xuất uy tín (phổ biến như Yuken, Rexroth, Parker, Nachi…)

7. Câu hỏi thường gặp về van thủy lực

– Van thủy lực có dùng được cho hệ thống khí nén không?

Không. Van thủy lực thiết kế riêng cho chất lỏng có áp suất cao như dầu thủy lực, không thích hợp cho khí nén.

– Khi nào cần dùng van giảm áp thủy lực?

Khi hệ thống thường xuyên thay đổi áp suất hoặc cần bảo vệ thiết bị khỏi hư hỏng do áp cao.

– Có thể tự lắp van thủy lực không?

Nên có kỹ thuật viên chuyên nghiệp lắp đặt để đảm bảo đúng quy trình và an toàn.

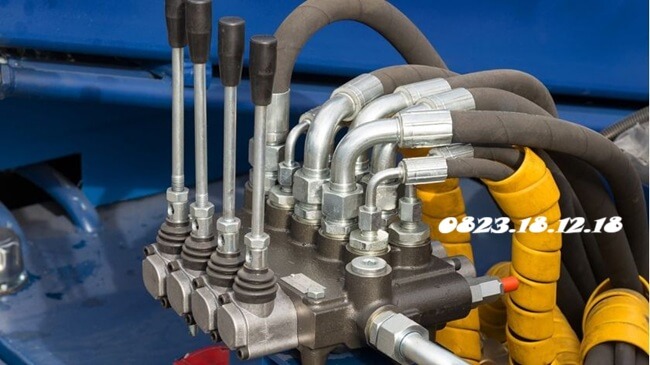

8. Ứng dụng của van thủy lực

Van điều chỉnh thủy lực có nhiều trong thực tế:

– Ứng dụng trong máy móc công trình: Điều khiển các cơ cấu chấp hành trong máy xúc, cần cẩu, giúp công việc xây dựng hiệu quả.

– Ứng dụng trong hệ thống phanh ô tô: Điều chỉnh áp suất trong hệ thống phanh, đảm bảo an toàn và nhanh chóng.

– Ứng dụng trong máy ép và dập: Kiểm soát áp suất, tạo lực ép lớn trong sản xuất kim loại, nhựa.

– Ứng dụng trong hệ thống lái thủy lực: Giúp điều khiển dễ dàng hướng lái trong xe tải và xe cẩu.

– Ứng dụng trong máy móc nhà máy: Điều khiển lưu lượng và áp suất trong các thiết bị sản xuất tự động.

– Ứng dụng trong máy bay và tàu thủy: Điều khiển các bộ phận như càng hạ cánh và cánh tàu.

– Ứng dụng trong nông nghiệp: Sử dụng trong máy cày, máy gặt để điều khiển các bộ phận cơ khí.

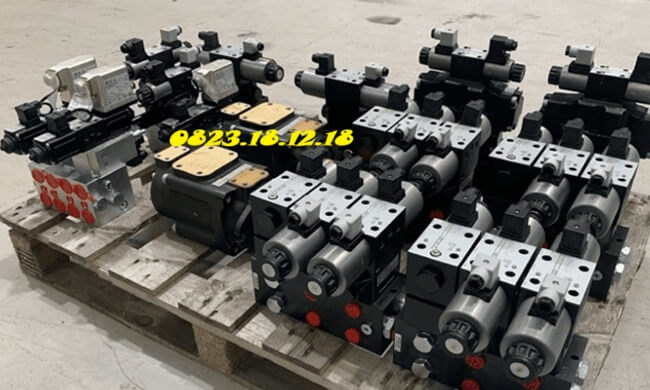

9. Mua van thủy lực chính hãng ở đâu?
