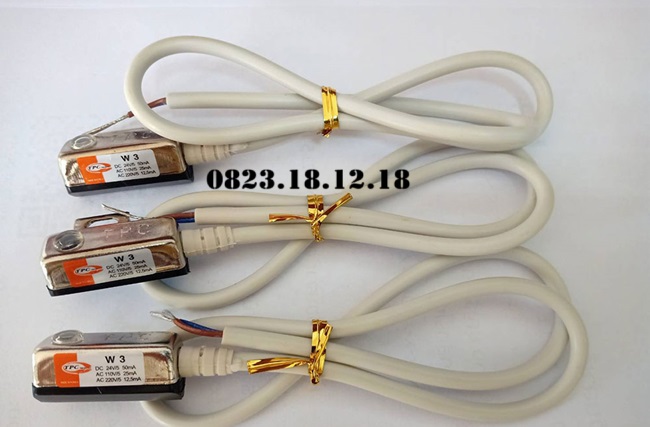

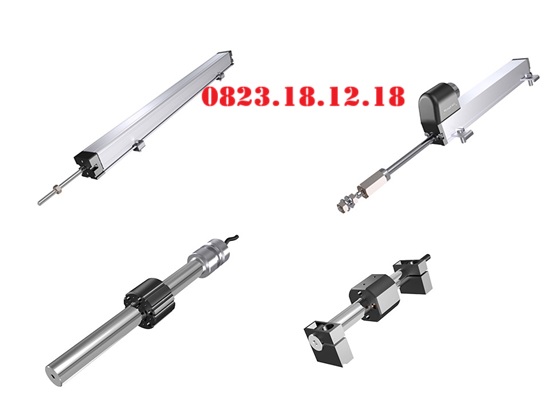

Cảm biến hành trình

I. Cảm biến hành trình là gì?

Cảm biến hành trình, hay còn gọi là cảm biến hành trình xi lanh, là thiết bị được sử dụng để phát hiện vị trí của các bộ phận di chuyển trong các hệ thống tự động hóa, chẳng hạn như xi lanh khí nén hoặc thủy lực. Chức năng chính của cảm biến hành trình bao gồm phát hiện vị trí, gửi tín hiệu đến hệ thống điều khiển khi đạt đến vị trí mong muốn và ngăn chặn các chuyển động không mong muốn. Thiết bị này đóng vai trò quan trọng trong việc kiểm soát và giám sát các chuyển động trong quy trình công nghiệp.

Hiện nay, cảm biến hành trình xi lanh được ứng dụng rộng rãi trong các hệ thống tự động hóa, dây chuyền sản xuất, máy đóng gói, máy ép, robot công nghiệp và nhiều thiết bị điều khiển khác. Việc sử dụng cảm biến giúp nâng cao độ chính xác, tăng hiệu quả vận hành và giảm thiểu sai sót trong quá trình sản xuất.

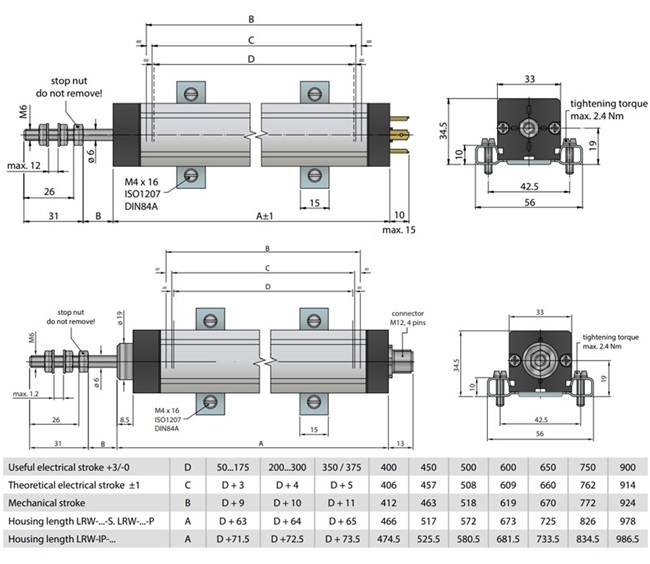

II. Thông số kỹ thuật của cảm biến hành trình

Tùy từng nhà sản xuất và model, cảm biến hành trình xi lanh có thể sở hữu các thông số khác nhau. Dưới đây là những thông số phổ biến:

• Điện áp hoạt động: 24V DC hoặc 12V DC
• Loại cảm biến: Reed Switch hoặc Solid State
• Dòng điện tiêu thụ: Thường khoảng 5-40 mA
• Tín hiệu đầu ra: NPN hoặc PNP
• Phạm vi phát hiện: 10 mm đến 50 mm
• Độ chính xác: ± 1 mm
• Nhiệt độ hoạt động: -10°C đến +70°C
• Độ ẩm hoạt động: – 35% đến 95% (không ngưng tụ)
• Chất liệu vỏ: Thép không gỉ hoặc nhựa chịu va đập
• Tiêu chuẩn bảo vệ: IP64, IP68, P67
• Tần số hoạt động: 1000Hz
• Xuất xứ: Châu Âu, Châu Á…
• Bảo hành: 6 – 12 tháng

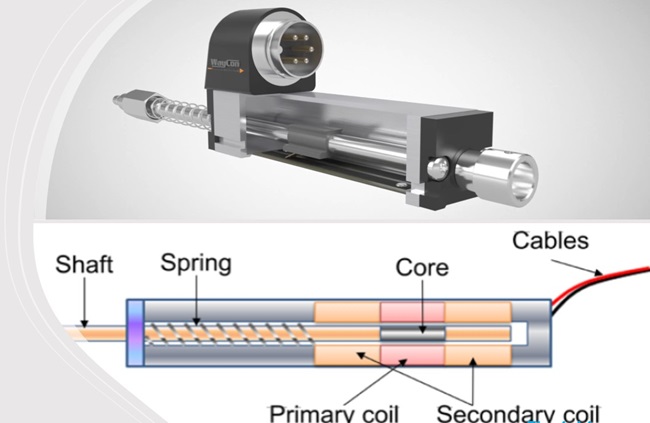

III. Cấu tạo của cảm biến hành trình

1. Thân cảm biến

• Bảo vệ linh kiện điện tử khỏi tác động của môi trường.
• Chống rung và giảm ảnh hưởng của va đập cơ học.
• Đảm bảo độ kín nước, chống bụi theo tiêu chuẩn IP65 hoặc IP67.
• Giúp việc lắp đặt nhanh chóng và chắc chắn.

2. Bộ phận cảm biến từ

• Tiếp điểm từ Reed Switch: Hai lá kim loại mạ từ được đặt trong ống thủy tinh kín. Khi có từ trường, hai lá tiếp xúc với nhau để đóng mạch; khi từ trường mất đi, chúng tách ra và ngắt mạch.
• Cảm biến Hall (Hall Effect): Hoạt động dựa trên hiệu ứng Hall, phát hiện sự thay đổi của từ trường và chuyển đổi thành tín hiệu điện tử. Loại này không có tiếp điểm cơ khí nên bền hơn và phản hồi nhanh hơn.

• Độ nhạy cao.
• Phản hồi nhanh.
• Phát hiện chính xác vị trí piston.
• Hoạt động ổn định trong thời gian dài.

3. Nam châm

4. Mạch xử lý tín hiệu

• Khuếch đại tín hiệu.
• Lọc nhiễu điện.
• Chuyển đổi tín hiệu thành dạng phù hợp.
• Bảo vệ cảm biến khỏi quá áp hoặc ngắn mạch.
• Gửi tín hiệu ổn định đến PLC hoặc bộ điều khiển.

5. Đèn led báo trạng thái

• Quan sát nhanh tình trạng hoạt động.
• Dễ căn chỉnh vị trí lắp đặt.
• Hỗ trợ kiểm tra và bảo trì.
• Giảm thời gian xử lý sự cố.

6. Dây cáp tín hiệu hoặc đầu nối

• Lõi đồng nguyên chất.
• Vỏ PVC hoặc PUR chống dầu.
• Chống uốn cong nhiều lần.
• Chống nhiễu điện từ.
• Chịu nhiệt và chống mài mòn.

7. Giá đỡ hoặc rãnh cảm biến

• Lắp trực tiếp vào rãnh T.
• Lắp vào rãnh C.
• Lắp vào rãnh U.
• Kẹp ngoài bằng giá đỡ chuyên dụng.
• Gắn bằng vít cố định.

8.  Vít cố định

IV. Nguyên lý hoạt động của cảm biến hành trình

Cảm biến hành trình hoạt động dựa trên nguyên lý phát hiện vị trí của các bộ phận di chuyển thông qua tín hiệu điện. Khi một bộ phận, chẳng hạn như một xi lanh khí nén, di chuyển đến vị trí nhất định, nó sẽ kích hoạt cảm biến. Có hai loại cảm biến phổ biến là cảm biến từ và cảm biến quang.

Đối với cảm biến từ, khi một nam châm gắn trên bộ phận di chuyển tiếp cận cảm biến, từ trường sẽ được tạo ra. Cảm biến sẽ nhận diện sự thay đổi này và gửi tín hiệu điện đến hệ thống điều khiển, báo hiệu rằng bộ phận đã đạt đến vị trí mong muốn. Tín hiệu này thường là dạng NPN hoặc PNP.

Với cảm biến quang, nguyên lý hoạt động dựa trên ánh sáng. Khi một vật thể đi qua vùng phát sáng của cảm biến, nó sẽ chặn hoặc phản xạ ánh sáng, kích hoạt cảm biến. Tín hiệu từ cảm biến cũng sẽ được gửi đến hệ thống điều khiển để thông báo về sự hiện diện của vật thể.

V. Những loại cảm biến hành trình phổ biến

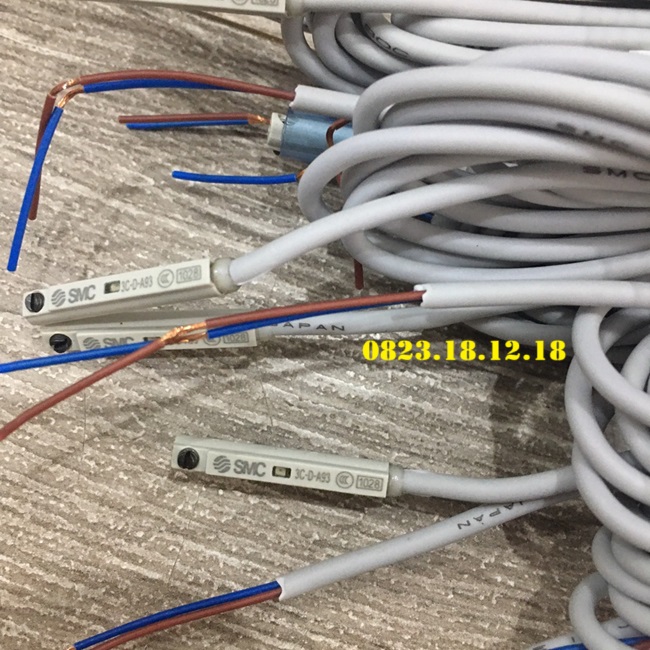

1. Cảm biến hành trình SMC

Cảm biến hành trình SMC là một loại cảm biến được sản xuất bởi SMC Corporation, một trong những nhà sản xuất hàng đầu thế giới trong lĩnh vực thiết bị tự động hóa. Cảm biến này được thiết kế để phát hiện vị trí của các bộ phận di chuyển trong hệ thống khí nén hoặc thủy lực, thường được sử dụng với các xi lanh khí nén.

Thông số kỹ thuật chi tiết của cảm biến hành trình SMC:

• Điện áp hoạt động: 24V DC
• Dòng điện tiêu thụ: Khoảng 10-30 mA
• Tín hiệu đầu ra: NPN hoặc PNP…
• Phạm vi phát hiện: 5 mm đến 50 mm
• Độ chính xác: ± 1 mm
• Nhiệt độ hoạt động: -10°C đến +60°C
• Độ ẩm hoạt động: 35% đến 95% (không ngưng tụ)
• Chất liệu vỏ: Thép không gỉ hoặc nhựa chịu va đập
• Tiêu chuẩn bảo vệ: IP67, 65
• Bảo hành 6 – 12 tháng

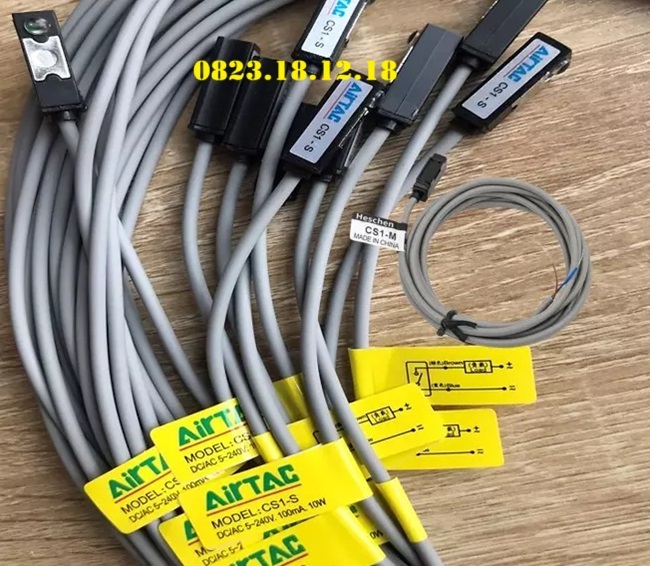

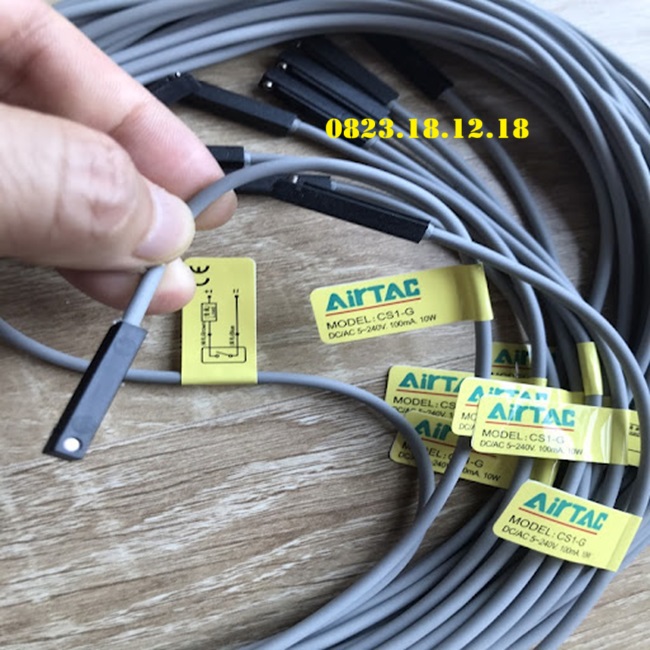

2. Cảm biến hành trình ARITAC

• Điện áp hoạt động: 12V DC hoặc 24V DC
• Dòng điện tiêu thụ: Khoảng 15-30 mA
• Dòng chuyển đổi: 2.5mA đến 100mA
• Tín hiệu đầu ra: NPN hoặc PNP
• Phạm vi phát hiện: Thường từ 10 mm đến 30 mm, tùy thuộc vào model cụ thể
• Độ chính xác: ± 1 mm
• Nhiệt độ hoạt động: -10°C đến +60°C
• Độ ẩm hoạt động: 35% đến 95%
• Chất liệu vỏ: Thép không gỉ hoặc nhựa chịu va đập
• Tiêu chuẩn bảo vệ: IP64, IP68
• Bảo hành 6 đến 12 tháng

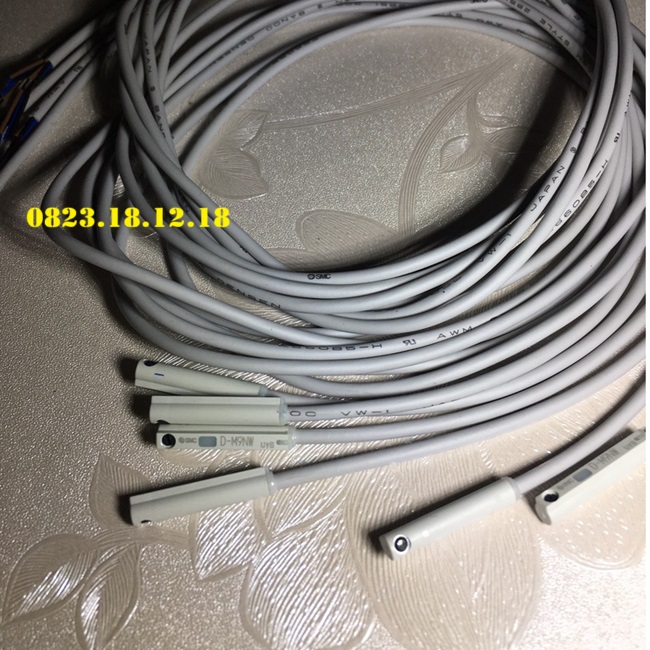

3. Cảm biến hành trình 3 dây

Cấu tạo của cảm biến hành trình 3 dây:

• Ba dây kết nối:

   – Dây nguồn (Vcc): Cung cấp điện áp cho cảm biến.

   – Dây tín hiệu (Output): Gửi tín hiệu đến hệ thống điều khiển khi cảm biến được kích hoạt.

   – Dây đất (GND): Kết nối với đất để hoàn thiện mạch điện.

• Điện áp hoạt động: 12V DC hoặc 24V DC
• Dòng điện tiêu thụ: Khoảng 2.5-40 mA
• Tín hiệu đầu ra: NPN hoặc PNP
• Phạm vi phát hiện: 5 mm đến 50 mm
• Nhiệt độ hoạt động: -10°C đến +70°C
• Độ ẩm hoạt động: 35% đến 95% (không ngưng tụ)
• Chất liệu vỏ: Thép không gỉ hoặc nhựa chịu va đập
• Tiêu chuẩn bảo vệ: IP64, IP67, IP68
• Bảo hành 6 tới 12 tháng

VI. Lợi ích mà cảm biến hành trình mang lại

Việc sử dụng cảm biến hành trình mang lại nhiều lợi ích trong các ứng dụng công nghiệp và tự động hóa:

• Tăng độ chính xác: Cảm biến hành trình giúp xác định chính xác vị trí của các bộ phận di chuyển, giúp nâng cao độ chính xác trong quá trình sản xuất và hoạt động.
• Cải thiện hiệu suất: Giúp tối ưu hóa quy trình làm việc bằng cách tự động hóa các thao tác kiểm tra vị trí, giảm thiểu thời gian dừng máy và tăng năng suất.
• Dễ dàng lắp đặt: Thiết kế nhỏ gọn và linh hoạt, cảm biến hành trình dễ dàng lắp đặt trong nhiều vị trí khác nhau trong hệ thống.
• Tiết kiệm chi phí: Giảm thiểu tổn thất do sai sót trong quá trình sản xuất, nhờ đó tiết kiệm chi phí cho doanh nghiệp.
• Bảo trì dễ dàng: Cảm biến hành trình thường có độ bền cao và ít cần bảo trì, giúp giảm thiểu thời gian và chi
• Tăng cường an toàn: Giúp phát hiện các tình huống nguy hiểm và cảnh báo hệ thống, từ đó nâng cao an toàn cho người lao động và thiết bị.
• Ứng dụng đa dạng: Có thể sử dụng trong nhiều loại ứng dụng khác nhau, từ máy móc công nghiệp đến robot tự động, giúp tăng tính linh hoạt trong sản xuất.
• Khả năng tương thích: Có thể dễ dàng tích hợp với nhiều hệ thống điều khiển khác nhau, từ PLC đến các hệ thống điều khiển tự động hóa khác.

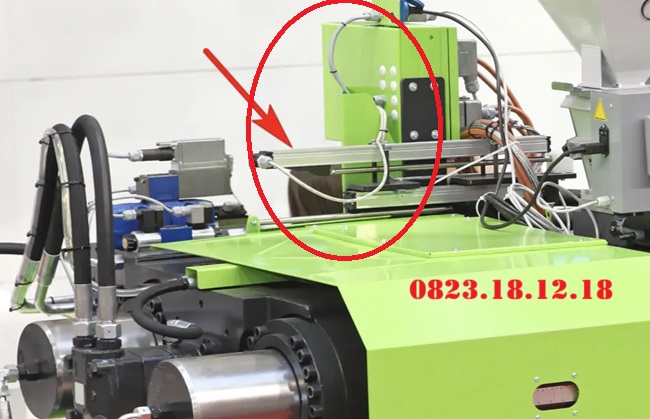

VII. Ứng dụng của cảm biến hành trình

Cảm biến hành trình được sử dụng trong nhiều ngành và lĩnh vực khác nhau:

• Hệ thống tự động hóa công nghiệp: Được sử dụng để phát hiện vị trí của các bộ phận trong dây chuyền sản xuất, giúp điều khiển và giám sát quy trình sản xuất.
• Máy móc và thiết bị: Trong máy CNC, cảm biến hành trình giúp xác định vị trí của các trục, đảm bảo độ chính xác trong gia công.
• Xi lanh khí nén và thủy lực: Cảm biến hành trình giúp kiểm soát vị trí của xi lanh, đảm bảo hoạt động an toàn và hiệu quả.
• Hệ thống băng tải: Sử dụng để phát hiện vị trí của hàng hóa trên băng tải, giúp điều chỉnh tốc độ và hướng di chuyển.
• Robot công nghiệp: Cảm biến hành trình được sử dụng để xác định vị trí của các bộ phận robot, giúp tăng cường độ chính xác trong thao tác.
• Hệ thống cửa tự động: Dùng để nhận diện vị trí của cửa, từ đó điều khiển mở hoặc đóng cửa một cách tự động.
• Thiết bị y tế: Trong các thiết bị y tế, cảm biến hành trình có thể được sử dụng để theo dõi vị trí của các bộ phận di động, đảm bảo hoạt động chính xác.
• Hệ thống an ninh: Sử dụng trong các hệ thống báo động để phát hiện sự di chuyển của cửa hoặc cửa sổ.
• Xe tự hành: Cảm biến hành trình hỗ trợ trong việc phát hiện và điều chỉnh vị trí của các bộ phận trong xe tự hành.
• Hệ thống kiểm soát chất lượng: Sử dụng để kiểm tra vị trí và trạng thái của sản phẩm trong quá trình sản xuất, đảm bảo chất lượng sản phẩm.
