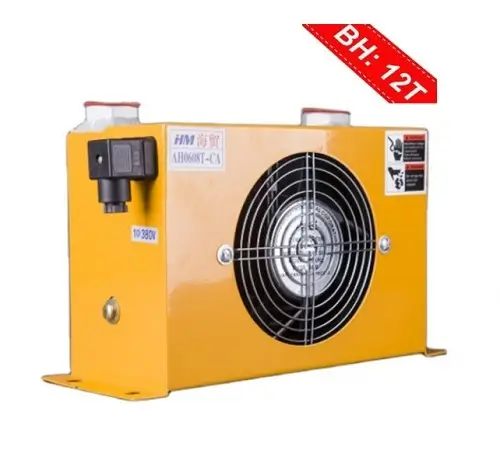

Quạt làm mát dầu thuỷ lực

Máy móc và thiết bị công nghiệp thường xuyên phải làm việc trong môi trường cực nhiệt và áp lực cao. Để đảm bảo hiệu suất và tuổi thọ của hệ thống thủy lực, quạt làm mát dầu thủy lực ra đời với vai trò quan trọng. Trong bài viết này, chúng ta sẽ tìm hiểu về quạt làm mát dầu thủy lực, cấu trúc, nguyên lý hoạt động, các loại quạt hiện có và điểm mạnh, điểm yếu của chúng.

I. Quạt làm mát dầu thủy lực là gì?

Quạt làm mát dầu thủy lực là thiết bị đóng vai trò rất quan trọng trong hệ thống thủy lực, chức năng chính của nó là duy trì nhiệt độ dầu luôn ở mức ổn định, đảm bảo hiệu xuất làm việc liên tục, hiệu quả, giúp kéo dài tuổi thọ của các thiết bị trên cùng hệ thống như van điện từ, van khóa, motor, xi lanh và các phụ kiện khác.

Quạt giải nhiệt dầu thủy lực hiện nay là giải pháp vô cùng hiệu quả, giúp tiết kiệm và duy trì nhiệt độ dầu trong các hệ thống thủy lực ở trạng thái tốt nhất. Quạt làm mát dầu được thiết đơn giản khi sử dụng không khí để tản nhiệt dầu, có khả năng hoạt động với lưu lượng dầu từ 10 lít – 600 lít, phù hợp cho nhiều hệ thống khác nhau.

II. Thông số kỹ thuật của quạt làm mát dầu thủy lực

Thông số kỹ thuật:

• Model: AH0608T-CA, AH0608T-CA, AH1012-CA, AH1417-A, AH1418-CA, AH1470-A, AH1470-CA, AH1490-CA, AH1417T-CA, AH1012T-CA, AH3818T-CA, AH2431T-CA, AH1680T-CA, AH1490T-CA, AH1470T-CA, AH0608TL-CA, AH0608T-CA
• Điện áp sử dụng: 12V, 24V, 220V, 380V
• Công xuất làm việc: 700W, 1000W
• Lưu lượng dầu: 10 – 600 lít
• Áp suất làm việc: 15bar, 20bar, 25bar
• Kiểu nối ren: Fi21mm, Fi27mm, Fi27mm
• Xuất xứ: Risen

III. Cấu tạo và nguyên lý hoạt động của quạt làm mát dầu thủy lực

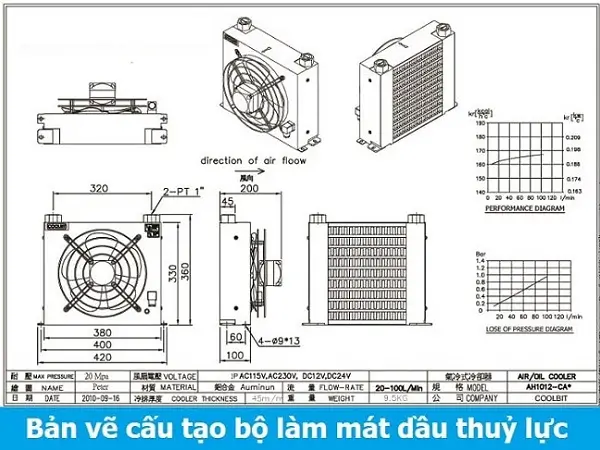

1. Cấu tạo quạt tản nhiệt dầu thủy lực

Thiết bị quạt làm mát dầu thuỷ lực có cấu tạo khá đơn giản gồm các bộ phận chính đó là:

• Động cơ điện: Vận hành quạt và tạo năng lượng gió để làm giảm nhiệt độ dầu thủy lực. Gồm các thành phần cấu tạo như: Motor điện, dây cắm điện, bảng mạch điện mini, vỏ kim loại bọc bên ngoài.
• Cánh quạt: Làm mát và hạ nhiệt độ nhanh chóng và tạo năng lượng gió để làm mát dầu thủy lực, chế tạo từ nhựa hoặc hợp kim nhẹ có độ bền cao.
• Tấm chắn bụi: Giúp găn chặn bụi vào hệ thống quạt và cánh quạt, đảm bảo hiệu suất và độ bền của sản phẩm.
• Hộp bảo vệ: Đảm bảo các bộ phận bên trong quạt luôn an toàn, tránh khỏi tác nhân gây hại từ môi trường bên ngoài như va đập, bụi bẩn. Phần vỏ thường được làm từ chất liệu như hợp kim nhôm, inox và các chất liệu nhẹ, chắc chắn.
• Bộ tản nhiệt: Thường được thiết kế dạng nhanh bậc thang bằng nhôm, có khả năng gia tăng tản nhiệt rất nhanh.
• Cảm biến nhiệt độ: Có chức năng tự động kích hoạt quạt quay khi dầu nóng tới mức nhiệt độ đã cài đặt trước.
• Đường ống dẫn dầu: Có đầu vào và đầu ra, giúp duy trì dầu lưu thông tuần hoàn liên tục.

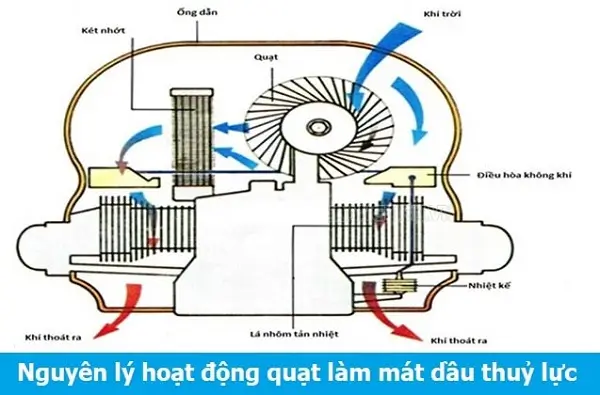

2. Nguyên lý hoạt động của Quạt làm mát dầu thủy lực

Quạt làm mát dầu thủy lực hoạt động dựa trên nguyên lý tản nhiệt thông qua một tấm tản nhiệt chuyên dụng, thường được làm bằng nhôm theo hình zích zắc. Điều này đảm bảo rằng dầu thủy lực trải qua quá trình làm mát hiệu quả và hiệu suất tối ưu.

Máy móc và thiết bị công nghiệp sản xuất ra nhiệt khi hoạt động. Nhiệt độ này có thể gây hại cho dầu thủy lực nếu không được kiểm soát. Quạt làm mát được thiết kế để giải quyết vấn đề này.

Dầu được đưa vào quạt từ một đầu và tuần tự tản nhiệt trong tấm tản nhiệt với kiểu dáng zích zắc. Cụ thể, dầu bắt đầu từ đường xả về của hệ thống thủy lực, trước khi nó được trả lại vào thùng dầu để sử dụng lại.

Trong quá trình di chuyển qua tấm tản nhiệt, dầu thủy lực tương tác với không khí môi trường thông qua cánh quạt thổi thẳng. Điều này dẫn đến sự tán nhiệt, trong đó nhiệt độ của dầu thủy lực giảm xuống và nhiệt độ của không khí tăng lên. Quạt đảm bảo luồng không khí lạnh lưu thông qua tấm tản nhiệt để tản nhiệt dầu một cách hiệu quả.

Khi dầu thủy lực thoát khỏi quạt, nó đã được làm mát và trở lại hệ thống với nhiệt độ an toàn, đảm bảo rằng nó có thể tiếp tục hoạt động với hiệu suất tối ưu. Quá trình này được lặp đi lặp lại để đảm bảo rằng dầu luôn duy trì nhiệt độ ổn định và không bị quá nóng, từ đó đảm bảo tính ổn định và độ tin cậy của hệ thống thủy lực.

IV. Công dụng của quạt làm mát dầu thủy lực

• Tối ưu hóa nhiệt độ dầu: Quạt làm mát dầu thủy lực giúp giảm nhiệt độ của dầu thủy lực, cân bằng và tối ưu hóa nhiệt độ ở mức ổn định. Điều này cải thiện độ nhớt và tuổi thọ của dầu, đồng thời tăng hiệu quả làm việc của hệ thống.
• Cải thiện năng suất làm việc: Bộ giải nhiệt dầu bằng gió có khả năng chịu được áp suất và nhiệt độ cao, giúp tiết kiệm năng lượng, chi phí và thời gian làm việc. Điều này giúp đơn giản hóa công việc và cải thiện hiệu suất làm việc.
• Nâng cao tuổi thọ của hệ thống thủy lực: không chỉ giúp tăng tuổi thọ của dầu, mà còn giúp nâng cao tuổi thọ của hệ thống thủy lực. Điều này giúp hệ thống vận hành trơn tru và hiệu quả hơn.
• Ứng dụng trong nhiều ngành nghề: Quạt thủy lực không chỉ được sử dụng trong các hệ thống thủy lực, mà còn được ứng dụng trong các hệ thống trao đổi nhiệt của nhiều ngành nghề khác nhau. Điều này đảm bảo hiệu quả và năng suất làm việc của từng công việc.

V. Ưu điểm và nhược điểm của quạt làm mát dầu thủy lực

1. Ưu điểm của quạt làm mát dầu thủy lực

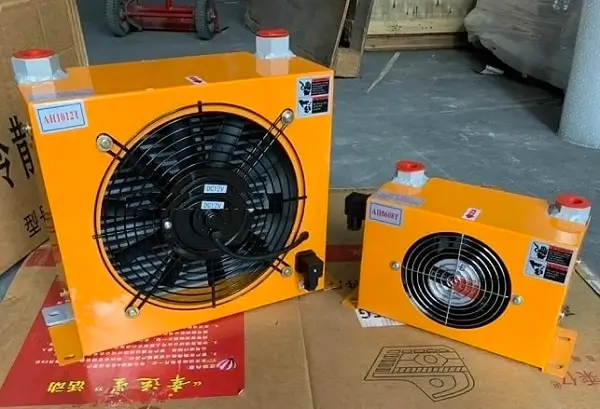

• Duy trì nhiệt độ ổn định: Két làm mát dầu thủy lực giúp duy trì nhiệt độ an toàn cho dầu, ngăn ngừng quá nóng hoặc quá lạnh, từ đó đảm bảo hiệu suất ổn định của hệ thống thủy lực.
• Tăng tuổi thọ của dầu: Bằng cách duy trì nhiệt độ ổn định cho dầu, quạt làm mát giúp gia tăng tuổi thọ của dầu thủy lực. Dầu không bị phân hủy hoặc mất khả năng bôi trơn quá nhanh.
• Giảm nguy cơ sự cố và hỏng hóc: Điều khiển nhiệt độ dầu giúp giảm nguy cơ sự cố và hỏng hóc trong hệ thống thủy lực. Điều này đồng nghĩa với sự giảm thiểu thời gian ngừng máy và tiết kiệm chi phí sửa chữa.
• Tiết kiệm năng lượng: Các quạt hiện đại thường được thiết kế để tiết kiệm năng lượng, giúp giảm hóa đơn điện. Chúng hoạt động hiệu quả và chỉ tiêu thụ năng lượng cần thiết để duy trì nhiệt độ dầu.
• Làm mát hiệu quả: Bộ giải nhiệt dầu thuỷ lực giúp tạo luồng không khí mạnh và hiệu quả, giúp dầu thủy lực làm mát nhanh chóng và hiệu quả.

2. Nhược điểm của quạt làm mát dầu thủy lực

• Chi phí ban đầu: Cài đặt quạt giải nhiệt dầu thủy lực có thể đòi hỏi một số khoản đầu tư ban đầu. Điều này có thể tạo áp lực tài chính đối với các doanh nghiệp nhỏ và vừa.
• Bảo dưỡng định kỳ: Quạt làm dầu mát yêu cầu bảo dưỡng định kỳ để đảm bảo hoạt động ổn định và độ tin cậy của quạt. Việc thiếu bảo dưỡng có thể dẫn đến hỏng hóc và giảm hiệu suất.

VI. Các loại quạt làm mát dầu thuỷ lực mà chúng tôi đang cung cấp hiện nay

• Quạt làm mát dầu thuỷ lực Hàn Quốc
• Quạt làm mát dầu thuỷ lực Trung Quốc
• Quạt làm mát dầu thuỷ lực Đài Loan
• Quạt làm mát dầu thuỷ lực Nhật Bản
• Quạt làm mát dầu thuỷ lực G7
• Quạt làm mát dầu thuỷ lực Châu Âu
• Quạt làm mát dầu thuỷ lực cánh nhựa
• Quạt làm mát dầu thuỷ lực cánh nhôm
• Quạt làm mát dầu thuỷ lực inox
• Quạt làm mát dầu thuỷ lực 24V
• Quạt làm mát dầu thuỷ lực 12V
• Quạt làm mát dầu thuỷ lực 220V
• Quạt làm mát dầu thuỷ lực 110V

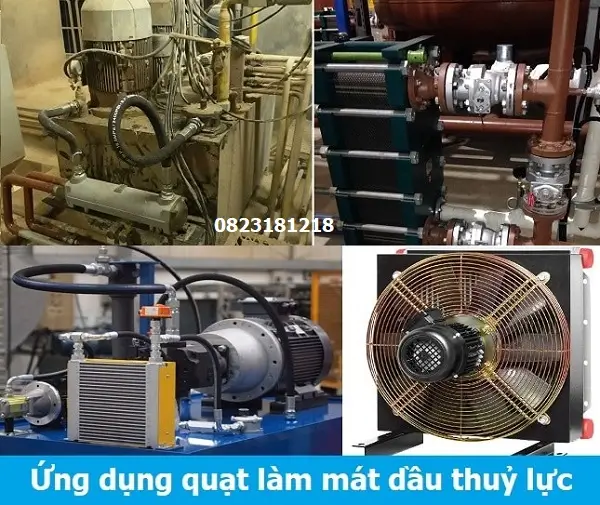

VII. Ứng dụng quạt làm mát dầu thuỷ lực

Tìm hiểu một số ứng dụng nổi bật của quạt làm mát dầu thuỷ lực sau đây cùng chúng tôi nhé:

• Quạt làm mát dầu được ứng dụng nhiều cho các hệ thống máy thuỷ lực, trạm bơm thuỷ lực…
• Ứng dụng cho các máy nhiệt CNC, máy tiện, cắt, gọt…
• Quạt giải nhiệt dầu thuỷ lực ứng dụng cho hệ thống trao đổi nhiệt trong sản xuất…
• Sử dụng trong các hệ thống sản xuất linh kiện điện tử, sản xuất ô tô, xe cơ giới..
• Bộ giải nhiệt dầu thuỷ lực bằng gió ứng dụng rộng rãi cho các lò hơi, nồi hơi…
• Ứng dụng cho các hê thống thuỷ điện, nhiệt điện, trên các máy cẩu, máy tời…

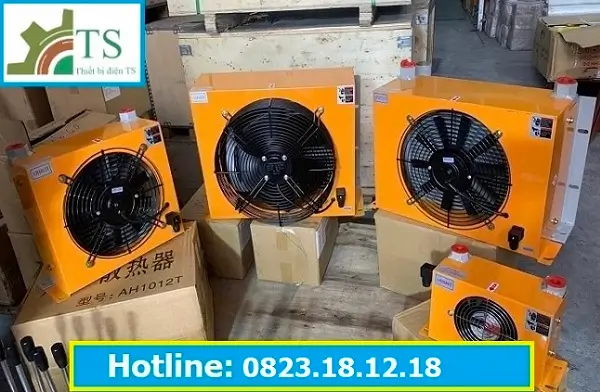

VIII. Báo giá? Bảng giá quạt làm mát dầu thuỷ lực

Hiện nay CÔNG TY THIẾT BỊ ĐIỆN TS chuyên cung cấp các loại quạt làm mát dầu thuỷ lực với giá thành tốt nhất hiện nay. Cam kết hàng chính hãng, mẫu mã đẹp, số lượng có sẵn lớn, đa dạng chủng loại, hỗ trợ đổi trả trong vòng 1 tháng và bảo hành 12 tháng.

Hãy liên hệ trực tiếp để nhận được hình ảnh, bản vẽ, thông số kỹ thuật, catalogue và bảng giá quạt làm mát dầu thuỷ lực từ các chuyên viên kỹ thuật của chúng tôi nhé. Liên hệ: hotline 0823.18.12.18 hoặc Email: thietbidients@gmail.com để nhận được tư vấn hỗ trợ 24h bạn nhé.
