Bộ làm mát dầu OR

1. BỘ LÀM MÁT DẦU OR LÀ GÌ?

Bộ làm mát dầu OR là thiết bị chuyên dùng để làm giảm nhiệt độ dầu trong hệ thống thủy lực hoặc hệ thống bôi trơn, giúp duy trì độ nhớt ổn định và đảm bảo hiệu suất hoạt động của máy móc. Trong quá trình hoạt động, dầu nóng đi qua bộ làm mát và được giảm nhiệt độ trước khi quay lại hệ thống.

Bộ làm mát dầu thủy lực OR series 60 – 1200 có tương ứng dải công suất từ 60W đến 1200W, các model phổ biến như OR-60, OR-150, OR-300, OR-600,… OR-1200 được chế tạo với bộ tản nhiệt nhôm nguyên khối, giúp truyền nhiệt nhanh và hiệu quả. Tùy theo nhu cầu sử dụng, người dùng có thể chọn loại quạt sử dụng điện áp DC (12V, 24V) hoặc AC (220V, 380V).

Bộ tản nhiệt dầu OR 60 – 1200 thường được ứng dụng rộng rãi trong các hệ thống máy ép thủy lực, máy CNC, dây chuyền sản xuất nhựa, máy nén khí, hoặc thiết bị công trình di động như máy xúc và xe nâng. Đây là thiết bị tản nhiệt bền bỉ, tiết kiệm điện năng, giúp hệ thống hoạt động ổn định và kéo dài độ bền dầu thủy lực cũng như các thiết bị liên quan.

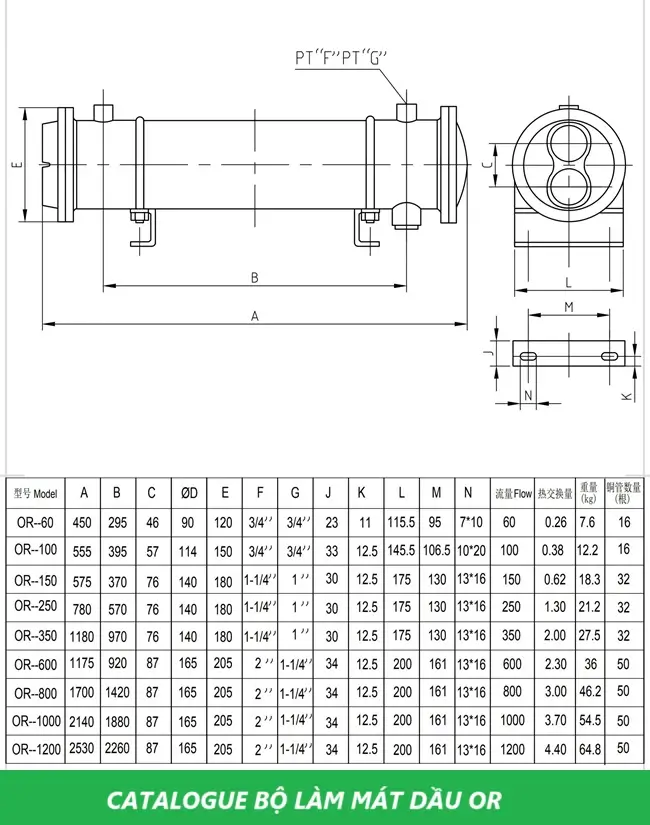

2. THÔNG SỐ KỸ THUẬT CỦA BỘ LÀM MÁT DẦU OR

THÔNG SỐ KỸ THUẬT:

• Dải công suất làm mát: 60W – 1200W
• Model phổ biến: OR-60, OR-150, OR-300, OR-600, OR-1200
• Áp suất làm việc: 20 bar
• Lưu lượng: 60 lít/phút – 1200 lít/phút
• Nhiệt độ dầu: 120°C
• Điện áp quạt: DC: 12V hoặc 24V, AC: 220V/1 pha hoặc 380V/3 pha
• Vật liệu tản nhiệt: Hợp kim nhôm cao cấp, phủ sơn chống ăn mòn
• Kiểu kết nối: Ren hoặc mặt bích tiêu chuẩn BSP/NPT/JIS
• Ứng dụng: Máy ép thủy lực, máy đùn nhựa, máy CNC, xe công trình, hệ thống tuần hoàn dầu…
• Xuất xứ: China, Japan, Korea, Taiwan…
• Bảo hành 6-12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA BỘ LÀM MÁT DẦU OR

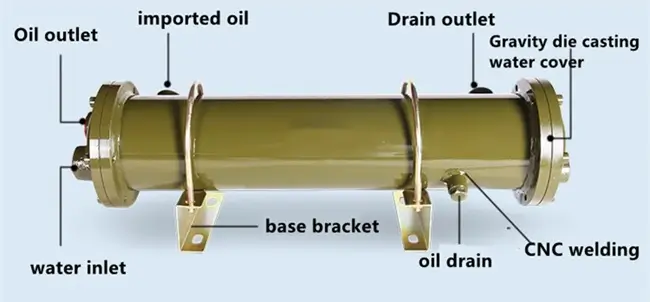

3.1 Cấu tạo bộ làm mát dầu OR

Bộ làm mát dầu dòng OR có cấu tạo dạng ống chùm, bao gồm các bộ phận chính sau:

• Vỏ ngoài: Là phần bao bọc toàn bộ hệ thống, chứa nước làm mát chảy bao quanh các ống đồng.
• Bó ống trao đổi nhiệt: Gồm nhiều ống đồng dẫn dầu bên trong để truyền nhiệt sang nước bên ngoài.
• Tấm ống: Giữ cố định hai đầu của bó ống và ngăn dòng dầu rò rỉ.
• Nắp đầu vào/ra dầu: Dẫn hướng dầu vào và ra khỏi các ống trao đổi nhiệt.
• Cổng kết nối dầu và nước: Là nơi lắp đặt các đường ống dẫn dầu và nước ra vào thiết bị.
• Chân đế xoay: Giúp thiết bị có thể lắp đặt linh hoạt theo nhiều hướng khác nhau.
• Ron làm kín: Ngăn chặn hiện tượng rò rỉ dầu hoặc nước tại các điểm nối ghép.

3.2 Nguyên lý hoạt động của bộ làm mát dầu OR

Bộ làm mát dầu OR hoạt động dựa trên nguyên lý trao đổi nhiệt gián tiếp giữa dầu nóng và nước làm mát.

Dầu thủy lực hoặc dầu bôi trơn sau khi đi qua hệ thống máy móc sẽ trở nên nóng và được dẫn vào các ống đồng bên trong bộ làm mát. Cùng lúc đó, nước làm mát (thường là nước lạnh tuần hoàn) sẽ chảy ngược chiều bên ngoài các ống, trong khoang vỏ thiết bị.

Qua quá trình trao đổi nhiệt, nhiệt từ dầu sẽ truyền qua thành ống và bị nước cuốn đi, làm cho dầu được hạ nhiệt nhanh chóng. Sau đó, dầu mát được đưa trở lại hệ thống làm việc, còn nước nóng sẽ được xả hoặc làm lạnh lại để tái sử dụng.

4. CÁC LOẠI BỘ LÀM MÁT DẦU OR PHỔ BIẾN

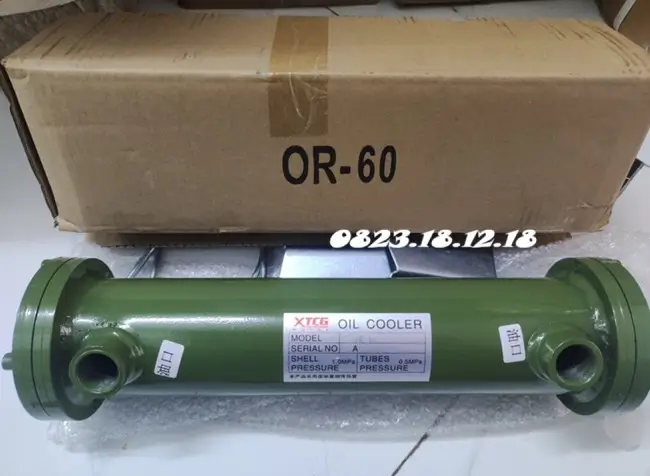

4.1 BỘ LÀM MÁT DẦU OR 60

THÔNG SỐ:

• Lưu lượng bơm: 60 lít/phút
• Ren kết nối: G3/4″ (ren trong)
• Chiều dài tổng thể: 450mm
• Kết cấu làm mát: Ống đồng
• Khối Lượng: 7,6 Kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6 – 12  tháng

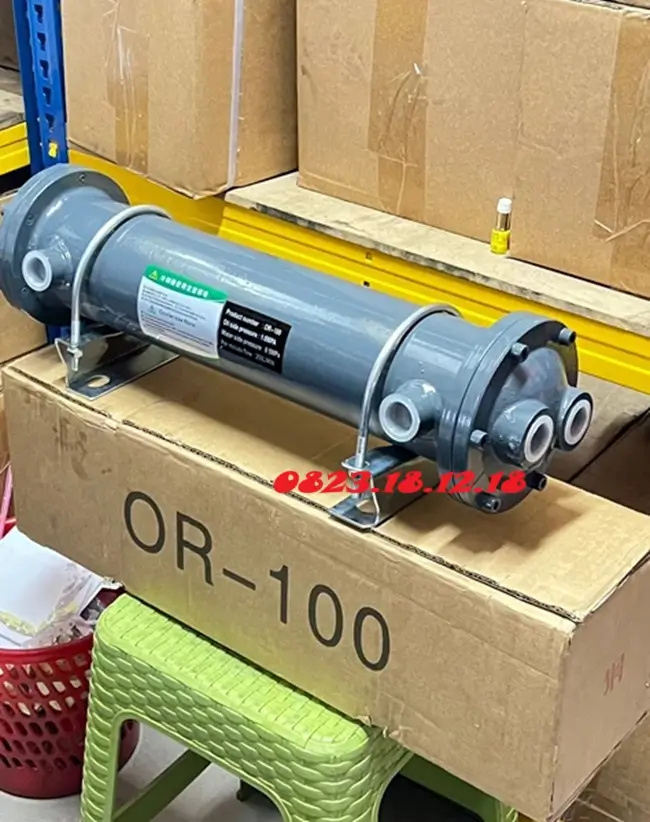

4.2 BỘ LÀM MÁT DẦU OR 100

THÔNG SỐ:

• Lưu lượng bơm: 100 lít/phút
• Ren kết nối trong: G3/4″
• Chiều dài tổng thể: 555mm
• Kết cấu làm mát: Ống đồng
• Khối Lượng: 12,2 Kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6 – 12 tháng

4.3 BỘ LÀM MÁT DẦU OR 150

THÔNG SỐ:

• Lưu lượng dầu: 150 lít/phút
• Ren trong kết nối: G1″ – G1-1/4″
• Chiều dài tổng thể: 575mm
• Kết cấu làm mát: Ống đồng
• Khối lượng: 18,3 kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6- 12 tháng

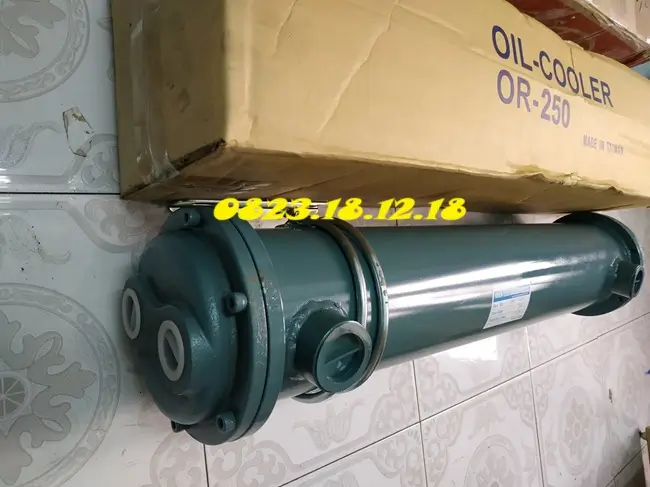

4.4 BỘ LÀM MÁT DẦU OR 250

THÔNG SỐ:

• Lưu lượng dầu: 250 lít/phút
• Ren kết nối: G1″ – G1-1/4″
• Chiều dài tổng thể: 780mm
• Kết cấu làm mát : Ống đồng
• Khối lượng của bơm: 21,2 Kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6 – 12 tháng

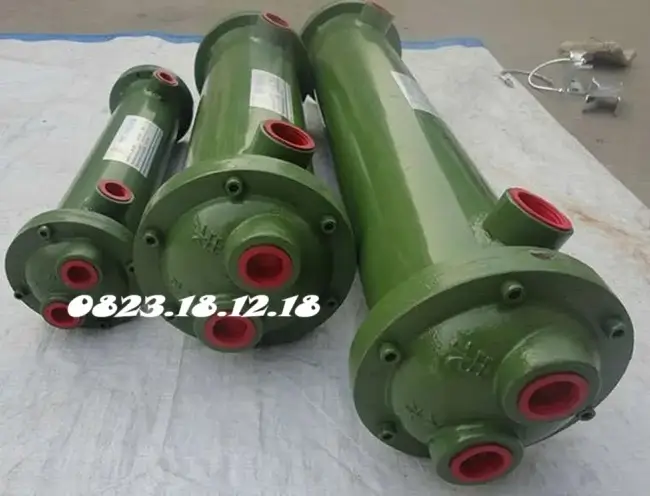

4.5 BỘ LÀM MÁT DẦU OR 350

THÔNG SỐ:

• Lưu lượng dầu: 350 lít/phút
• Ren kết nối: G1″ – G1-1/4″
• Chiều dài tổng thể: 1180mm
• Kết cấu làm mát: Ống đồng
• Khối lượng: 27,5 Kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6 – 12 tháng

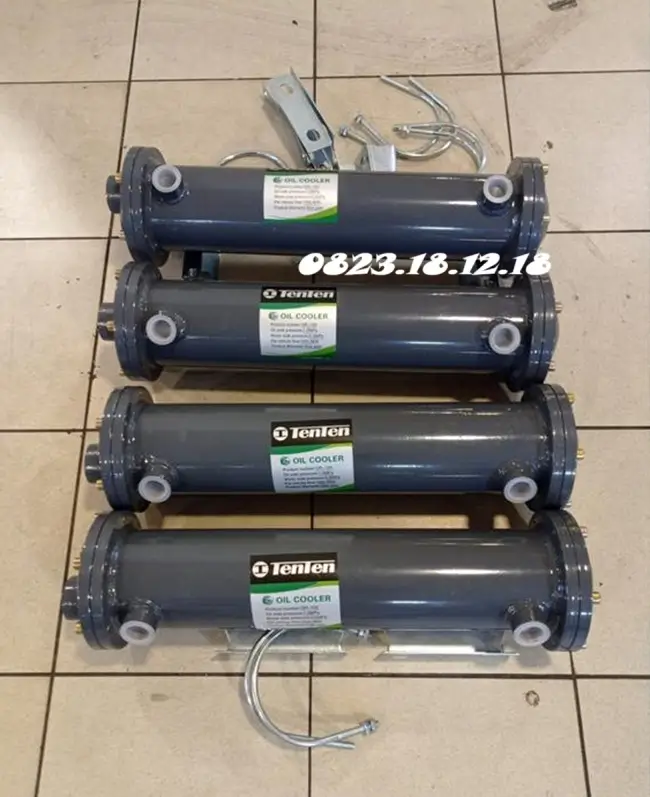

4.6 BỘ LÀM MÁT DẦU OR 600

THÔNG SỐ:

• Lưu lượng dầu: 600 lít/phút
• Ren kết nối: G1-1/4″  – G2″
• Chiều dài tổng thể: 1175mm
• Kết cấu làm mát: Ống đồng
• Khối lượng: 36 Kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6 – 12 tháng

4.7 BỘ LÀM MÁT DẦU OR 800

THÔNG SỐ:

• Lưu lượng dầu: 800 lít/phút
• Ren kết nối: G1-1/4″  – G2″
• Chiều dài tổng thể: 1700mm
• Kết cấu làm mát: Ống đồng
• Khối lượng: 46,2 Kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6-12 tháng

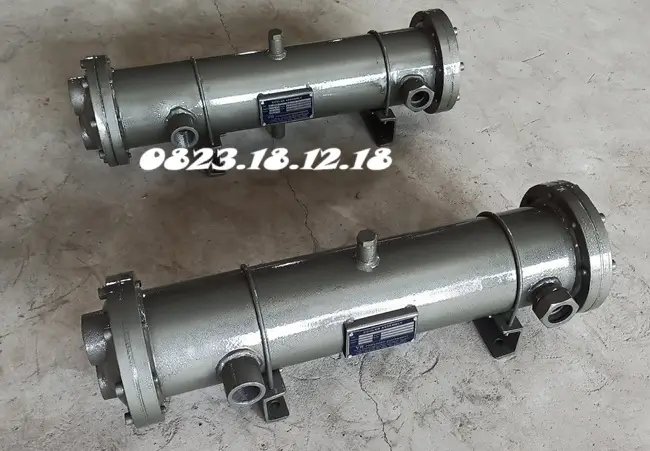

4.8 BỘ LÀM MÁT DẦU OR 1000

THÔNG SỐ:

• Lưu lượng dầu: 1000 lít/phút
• Ren kết nối: G1-1/4″  – G2″
• Chiều dài tổng thể: 2140mm
• Kết cấu làm mát: Ống đồng
• Khối lượng: 54,5 kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6-12 tháng

4.9 BỘ LÀM MÁT DẦU OR 1200

THÔNG SỐ:

• Lưu lượng dầu: 1200 lít/phút
• Ren kết nối: G1-1/4″  – G2″
• Chiều dài tổng thể: 2530mm
• Kết cấu làm mát: Ống đồng
• Khối lượng: 64,8 kg
• Xuất xứ: Trung Quốc
• Bảo hành: 6-12 tháng

5. BẢNG GIÁ BỘ LÀM MÁT DẦU OR MỚI NHẤT

Lưu ý: Giá mang tính chất tham khảo, tùy thuộc vào vật liệu chế tạo, nhà sản xuất, xuất xứ, model… giá có thể thay đổi.

6. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA BỘ LÀM MÁT DẦU OR CÔNG NGHIỆP

6.1 Ưu điểm nổi bật của bộ làm mát dầu OR

Bộ làm mát dầu thủy lực OR có nhiều ưu điểm nổi bật như:

• Thiết kế ống đồng giúp truyền nhiệt nhanh, làm mát dầu hiệu quả.
• Vật liệu đồng và thép chịu ăn mòn, chịu được áp suất và nhiệt độ cao.
• Cấu tạo cho phép tháo rời bó ống để vệ sinh hoặc thay thế nhanh chóng.
• Chân đế xoay 360° thuận tiện cho nhiều vị trí và không gian.
• Có thể sử dụng cho dầu thủy lực, dầu truyền nhiệt với độ nhớt đa dạng.
• Có nhiều model, đáp ứng lưu lượng và công suất làm mát khác nhau.

6.2 Nhược điểm của bộ làm mát dầu OR

• Chi phí cao hơn so với một số loại làm mát khác như quạt làm mát bằng gió hoặc tản nhiệt nhôm.
• Nếu ron làm kín hoặc các mối nối không đảm bảo sẽ gây thất thoát dầu và nguy hiểm.

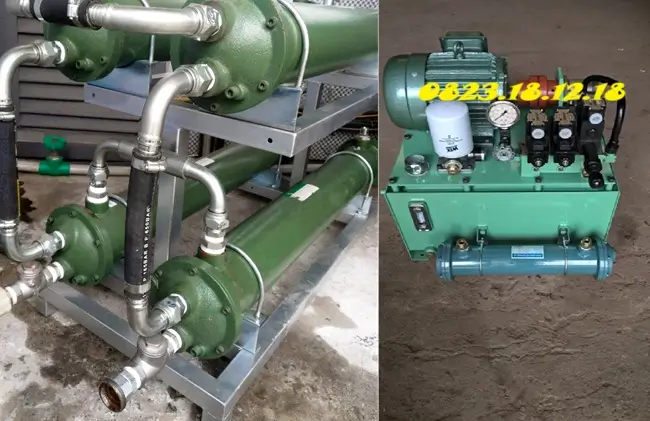

7. ỨNG DỤNG CỦA BỘ LÀM MÁT DẦU OR TRONG THỰC TẾ

Các ứng dụng thực tế phổ biến của bộ làm mát dầu thủy lực OR trong công nghiệp và sản xuất:

• Ứng dụng trong nhà máy công nghiệp: Bộ tản nhiệt dầu OR được dùng trong hệ thống thủy lực của máy ép, máy cán, giúp hạ nhiệt dầu, đảm bảo thiết bị hoạt động ổn định và bền bỉ.
• Ứng dụng trong máy móc xây dựng: Lắp đặt trên xe nâng, xe cẩu, máy xúc để làm mát dầu thủy lực, tránh quá nhiệt khi làm việc liên tục ngoài trời.
• Ứng dụng trong dây chuyền sản xuất: Ứng dụng trong máy CNC, máy ép, giúp duy trì nhiệt độ dầu ổn định, bảo vệ động cơ và tăng độ chính xác gia công.
• Ứng dụng trong ngành nhựa: Dùng trong máy ép phun, máy đùn để làm mát dầu truyền động, giữ ổn định quy trình đúc và tránh hỏng khuôn do nhiệt.
• Ứng dụng trong hệ thống bôi trơn: Làm mát dầu bôi trơn trong máy nén khí, turbine, hộp số lớn, giúp giảm mài mòn và kéo dài tuổi thọ thiết bị.
• Ứng dụng trong trạm nguồn thủy lực (HPU): Tích hợp trong trạm nguồn để làm mát dầu trung tâm, đảm bảo toàn hệ thống hoạt động liên tục và ổn định.

8. MUA BỘ LÀM MÁT DẦU OR CHÍNH HÃNG, GIÁ RẺ Ở ĐÂU?

Công ty TNHH Thiết Bị Điện TS cam kết cung cấp bộ làm mát dầu OR mới 100%, đầy đủ CO-CQ, bảo hành chính hãng và hỗ trợ kỹ thuật tận nơi. Sản phẩm có đa dạng mẫu mã, lưu lượng và kích thước, phù hợp với nhiều hệ thống thủy lực khác nhau – từ máy ép, máy đùn, đến trạm nguồn HPU và thiết bị xây dựng.

Thông tin liên hệ mua bộ làm mát dầu OR chính hãng tại Công Ty TNHH THIẾT BỊ ĐIỆN TS:

• ZALO 0823.18.12.18
• EMAIL thietbidients97@gmail.com
