Trạm nguồn thủy lực

I. Trạm nguồn thủy lực là gì?

Trạm nguồn thủy lực, còn được gọi là trạm thủy lực, là một hệ thống kỹ thuật được sử dụng để tạo ra, điều khiển và phân phối nguồn năng lượng từ chất lỏng thủy lực, thường là dầu thủy lực. Hệ thống này thường bao gồm các thành phần như bơm thủy lực, xi lanh thủy lực, van, bộ lọc, đồng hồ đo áp suất, và ống dẫn dầu.

Trạm nguồn thủy lực được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, bao gồm máy móc công nghiệp, thiết bị xây dựng, thiết bị nông nghiệp, và nhiều hệ thống tự động hóa. Chúng có thể cung cấp sức mạnh và kiểm soát chính xác cho các thiết bị và máy móc thông qua sự chuyển đổi năng lượng từ chất lỏng thủy lực thành công việc thực hiện công việc cơ học.

II. Cấu tạo và nguyên lý hoạt động của trạm nguồn thủy lực

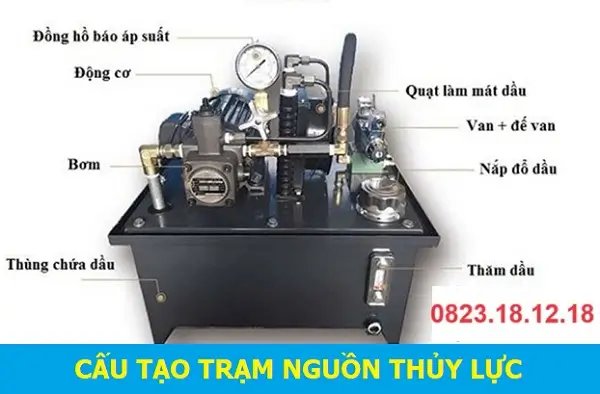

1. Cấu tạo trạm nguồn thủy lực

• Thùng dầu: Thùng dầu chứa dầu thủy lực và đồng thời làm nhiệm vụ tản nhiệt cho dầu. Thể tích trong thùng dầu biến đổi tùy theo lượng dầu trong hệ thống và nhu cầu tỏa nhiệt.
• Motor: Motor chuyển đổi điện năng thành cơ năng, tạo động cơ quay cho bơm. Loại motor thường sử dụng trong trạm nguồn thủy lực có thể là động cơ điện hoặc động cơ xăng, động cơ dầu, tùy theo ứng dụng cụ thể. Công suất của động cơ phụ thuộc vào lưu lượng của bơm và áp suất trong hệ thống.
• Bơm thủy lực: Bơm thủy lực có vai trò quan trọng như trái tim của hệ thống. Nhiệm vụ của nó là hút và đẩy dầu để di chuyển năng lượng trong toàn bộ hệ thống. Có ba loại bơm thủy lực phổ biến: Bơm cánh gạt, bơm bánh răng, và bơm piston. Sự lựa chọn giữa các loại này phụ thuộc vào nhu cầu và yêu cầu cụ thể của ứng dụng.
• Hệ thống van: Hệ thống van giúp điều khiển dòng dầu và tạo bảng mạch thủy lực để đáp ứng các yêu cầu công việc khác nhau. Trong trạm nguồn thủy lực, có hai loại van bắt buộc: van một chiều (để bảo vệ bơm) và van an toàn (đảm bảo áp suất dầu trong hệ thống ở mức an toàn). Ngoài ra, có nhiều loại van tùy biến như van tiết lưu, van chống lún, van khống chế hành trình để kiểm soát các khía cạnh khác trong hệ thống.
• Các phụ tùng thủy lực khác: Tùy theo ứng dụng cụ thể, trạm nguồn thủy lực có thể được trang bị thêm các phụ tùng như mắt thăm dầu, đồng hồ áp suất, van khóa đồng hồ áp suất, nút xả dầu, nắp thùng dầu, lọc dầu và giải nhiệt dầu để tối ưu hóa hiệu suất và đảm bảo hoạt động ổn định của hệ thống.

2. Nguyên lý hoạt động trạm bộ nguồn thủy lực

Nguyên lý hoạt động của trạm nguồn thủy lực là một quá trình kỹ thuật đặc biệt, mục tiêu của nó là tạo ra và kiểm soát năng lượng từ chất lỏng thủy lực. Để trạm nguồn thủy lực hoạt động, trước hết, người sử dụng phải lựa chọn nguồn điện phù hợp và cung cấp điện cho bơm.

Khi trạm được kích hoạt, bơm thủy lực bắt đầu làm việc bằng cách hút dầu ra khỏi thùng chứa dầu thủy lực và nạp nó vào hệ thống. Quá trình này tiếp tục cho đến khi áp suất đạt đến mức đã được cài đặt trước đó, lúc đó bơm dừng lại.

Sự kết hợp giữa các loại van phân phối và van một chiều trong hệ thống được sử dụng để kiểm soát dòng chất lỏng thủy lực. Bơm thủy lực không chỉ tạo ra áp suất trong hệ thống mà còn cần phải giải phóng chất lỏng, thông qua các van, để nạp lại vào bồn chứa hoặc thùng dầu.

Vai trò quan trọng của các loại van như van phân phối và van một chiều là để điều khiển dòng chất lỏng trong hệ thống. Chúng cùng nhau tạo ra một quy trình liên tục để xả chất lỏng ra khỏi ắc quy hoặc hệ thống theo nhu cầu của ứng dụng cụ thể.

IV. Các loại trạm nguồn thủy lực hiện nay

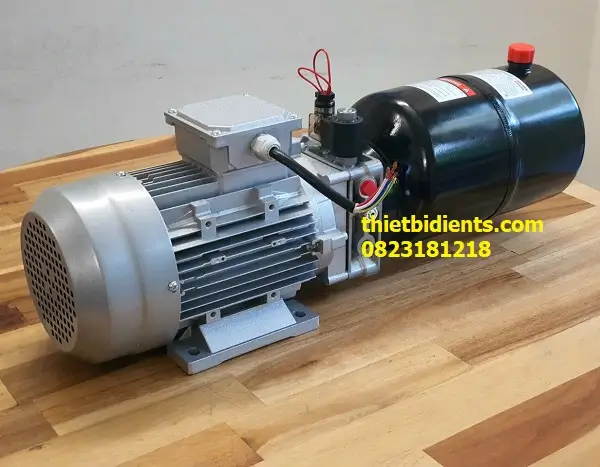

1. Trạm Nguồn Thủy Lực Mini

Trạm nguồn thủy lực mini thường được sử dụng trong các thiết bị nâng như cửa nâng xe tải, cầu nâng ô tô, bàn nâng hàng, kích thủy lực, và nhiều ứng dụng khác. Ưu điểm của trạm nguồn thủy lực mini là giá thành rẻ, cấu tạo đơn giản, và kích thước nhỏ gọn, giúp thuận tiện trong việc di chuyển và lắp đặt. Tuy nhiên, nhược điểm của chúng là không thể hoạt động liên tục trong thời gian dài và có lưu lượng thấp.

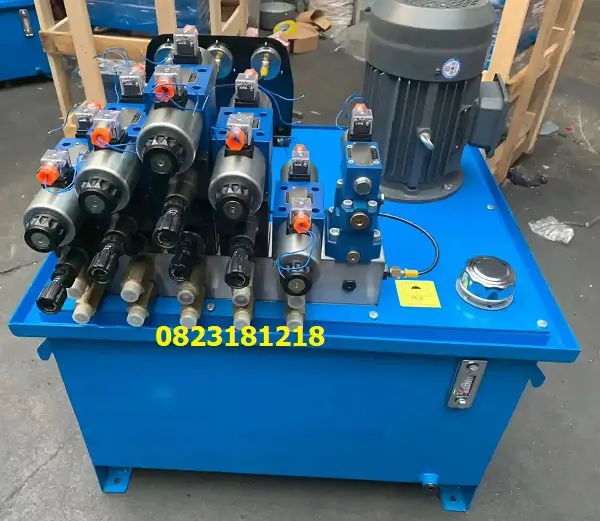

2. Trạm Nguồn Thủy Lực Bơm Bánh Răng

Trạm nguồn thủy lực sử dụng bơm bánh răng là một trong những loại phổ biến nhất hiện nay. Chúng có khả năng đáp ứng nhiều nhu cầu công việc khác nhau và hoạt động ổn định. Bơm bánh răng thường được ưa chuộng vì tính đơn giản, hiệu suất ổn định và khả năng sử dụng trong nhiều ứng dụng khác nhau.

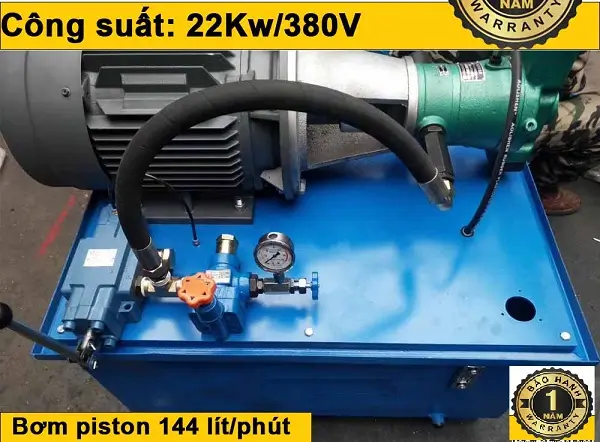

3. Trạm nguồn thủy lực sử dụng bơm Piston

Điểm nổi bật của loại trạm nguồn này đó là sử dụng dạng bơm Piston có hiệu suất cao, khả năng chịu được áp suất lớn nên được ứng dụng trong các ngành công nghiệp nặng như khai khoáng, nâng hạ nặng. Ngoài ra, loại trạm nguồn Piston này có có thể điều chỉnh lưu lượng và áp suất linh hoạt.

V. Ứng dụng của trạm nguồn thủy lực.

• Sử dụng trong xe nâng để nâng hàng hoá và tải trọng nặng. Dùng trong bàn nâng để điều chỉnh độ cao của các sản phẩm và vật liệu xây dựng.
• Cung cấp năng lượng cho máy kéo và máy đào trong quá trình thi công công trình xây dựng.
• Sử dụng trong quá trình sản xuất ô tô để điều khiển và điều hướng các linh kiện và bộ phận của xe. Được tích hợp vào dây chuyền sản xuất ô tô để cung cấp sức mạnh cần thiết cho các quy trình lắp ráp.
• Sử dụng trong các nhà máy xi măng để điều khiển và vận hành các thiết bị chế tạo xi măng.
• Hỗ trợ trong ngành luyện kim và sản xuất thép để thực hiện các quy trình sản xuất cơ khí.
• Đóng tàu và lắp ráp ô tô đòi hỏi sức mạnh và kiểm soát chính xác, và trạm nguồn thủy lực cung cấp điều này.
• Sử dụng trong ngành chế biến gỗ để điều khiển các thiết bị và máy móc.
• Trạm nguồn thủy lực hỗ trợ trong việc xây dựng và vận hành nhà máy thủy điện và nhiệt điện.
• Sử dụng trong công nghiệp máy để cung cấp năng lượng và kiểm soát các quy trình sản xuất. Trong chế biến thực phẩm, dược phẩm, và lĩnh vực y tế.
• Được sử dụng trong các công tác xây dựng và sửa chữa như cắt, uốn, và nâng các vật liệu và cấu trúc.

VI. Ưu điểm và nhược điểm của trạm nguồn thủy lực

1. Ưu điểm trạm nguồn

• Trạm nguồn thủy lực có khả năng hoạt động ổn định, độ bền cao, dễ dàng bảo trì theo định kì.
• Bộ nguồn thủy lực có khả năng tạo ra lực rất lớn, đáp ứng phù hợp cho nhiều hệ thống khác nhau.
• Thiết kế bộ nguồn đơn giản, kích thước nhỏ gọn, ít tốn không gian lắp đặt và dễ vận hành.
• Khả năng điều chỉnh tốc độ nhanh, linh hoạt phân phối lực và hướng chuyển động qua các loại van thủy lực.
• Sử dụng tốt trong nhiều môi trường khắc nghiệt như: bụi bẩn, rung động, nhiệt độ cao.
• Đa dạng chủng loại như trạm nguồn mini, trạm nguồn thủy lực lớn, dạng 24VDC, 220VAC, 380VAC.

2. Nhược điểm bộ nguồn thủy lực

• Cần bảo trì định kỳ như thay dầu, lọc dầu, để tránh hư hỏng sảy ra.
• Chi phí đầu tư trạm nguồn khá cao, so với các loại quạt làm mát thủy lực.

VII. Lưu ý khi vận hành và bảo trì trạm nguồn thủy lực

1. Lưu ý quá trình vận hành trạm nguồn thủy lực

• Chuẩn bị trước khi vận hành cần kiểm tra mức dầu trong thùng chứa, tình trạng bộ lọc, ống dẫn, nhiệt độ và áp suất trong hệ thống.
• Sử dụng dầu thủy lực phù hợp có độ nhớt thường ISO VG, 46 hoặc 68. Đảm bảo dầu chuẩn, không chứa nước hay dầu.
• Cần theo dõi nhiệt độ của dầu trong mức 40 – 60 độ C, trường hợp dầu quá nóng hãy kiểm tra hệ thống làm mát.

2. Bảo trì định kỳ bộ nguồn thủy lực

• Thông thường bạn cần thay dầu sau 1000 – 2000 giờ hoạt động.
• Từ 500 – 1000 giờ hoạt động nên thay và vệ sinh bộ lọc.
• Cần ghi lại các thông số như áp suất, lưu lượng, nhiệt độ để theo dõi hệ thống hoạt động.
• Thường xuyên kiểm tra các mối nối, ống dẫn van để xử lý nếu có rò rỉ sảy ra. Nếu phát hiện van và bơm bị mài mòn hay hỏng hóc hãy sửa hoặc thay nếu cần thiết.
