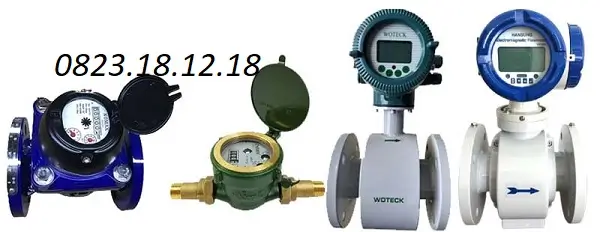

Đồng Hồ Đo Nước Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động của đồng hồ đo nước là nội dung quan trọng đối với những người đang tìm hiểu hoặc có nhu cầu sử dụng thiết bị đo lưu lượng nước. Đồng hồ đo nước là thiết bị chuyên dụng được lắp đặt trên đường ống nhằm xác định lượng nước đã chảy qua trong một khoảng thời gian nhất định, thường được hiển thị theo đơn vị m³.

Tùy vào công nghệ đo, đồng hồ có thể sử dụng cơ cấu cánh quạt, tuabin, piston, cảm biến điện từ hoặc cảm biến siêu âm để xác định lưu lượng nước. Trong đó, đồng hồ nước cơ vẫn được sử dụng phổ biến trong các hộ gia đình và hệ thống cấp nước dân dụng, còn đồng hồ điện tử, điện từ và siêu âm thường phù hợp với nhà máy, khu công nghiệp và các hệ thống yêu cầu khả năng giám sát chính xác.

Việc tìm hiểu Đồng Hồ Đo Nước Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động giúp người dùng hiểu rõ cách thiết bị ghi nhận lượng nước, vai trò của từng bộ phận và lựa chọn được sản phẩm phù hợp với kích thước đường ống, lưu lượng sử dụng cũng như môi trường lắp đặt. Ngoài chức năng đo đếm, các dòng đồng hồ nước hiện đại còn có thể tích hợp khả năng truyền dữ liệu, hỗ trợ quản lý và theo dõi lượng nước từ xa.

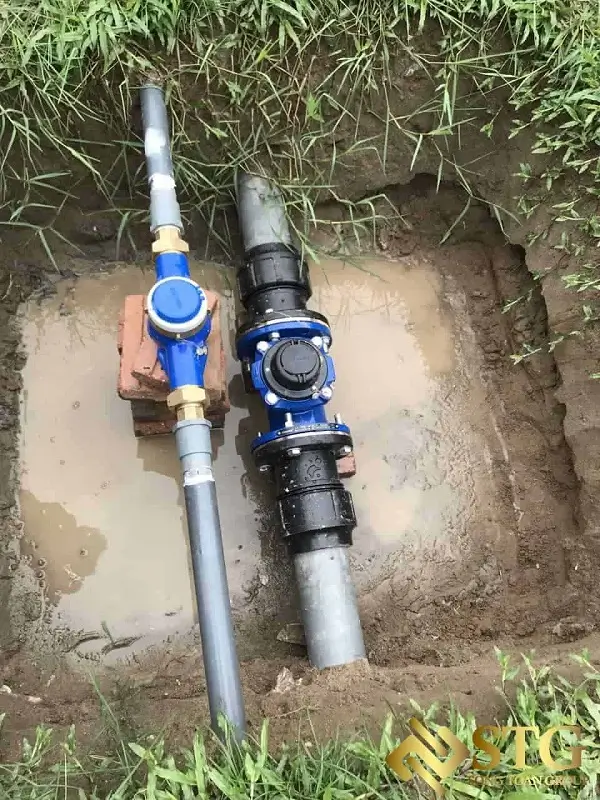

II. Đồng hồ đo nước là gì?

Đồng hồ đo nước là thiết bị đo lường được lắp đặt trực tiếp trên hệ thống đường ống nhắm xác định thể tích nước đã chảy qua trong một thời gian nhất định. Thiết bị hoạt động bằng cách ghi nhận lưu lượng nước đi qua bộ phận đo, sau đó chuyển đổi thành chỉ số hiển thị trên mặt đồng hồ với dơn vị phổ biến là mét khối (m³) hoặc lít (L).

Nói một cách đơn giản, đồng hồ đo nước đóng vai trò như một “công cụ ghi nhận” lượng nước mà người dùng đã tiêu thụ. Dựa vào chỉ số hiển thị trên đồng hồ, các đơn vị cấp nước có thể tính toán hóa đơn tiền nước, đồng thời người sử dụng cũng dễ dàng theo dõi mức tiêu thụ để điều chỉnh thói quen sử dụng và tiết kiệm chi phí.

Thiết bị được lắp trực tiếp trên đường ống nhằm:

Đo lượng nước tiêu thụ của hộ gia đình.
Theo dõi lượng nước trong nhà máy.
Quản lý hệ thống cấp nước đô thị.
Giám sát lưu lượng trong hệ thống PCCC.
Kiểm soát nước tưới tiêu và sản xuất nông nghiệp.

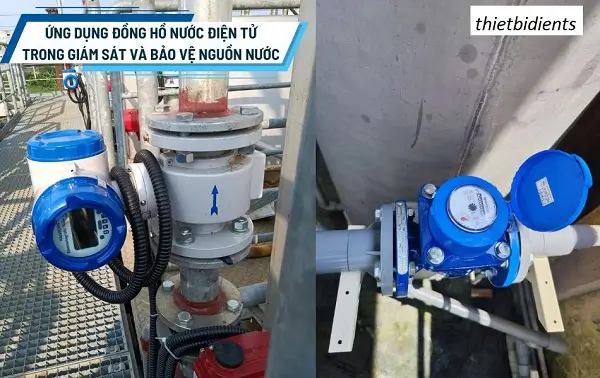

Không chỉ giới hạn trong các hộ gia đình, đồng hồ đo nước hiện nay còn được ứng dụng rộng rãi tại chung cư, khu đô thị, nhà máy sản xuất, khu công nghiệp, bệnh viện, trường học, khách sạn, hệ thống xử lý nước, trạm bơm và nhiều công trình hạ tầng khác. Trong mỗi lĩnh vực, đồng hồ đo nước góp phần quan trọng vào việc quản lý nguồn nước, giảm thất thoát và nâng cao hiệu quả vận hành.

Điểm đặc biệt của đồng hồ nước là khả năng đo lưu lượng tích lũy, tức là liên tục cộng dồn lượng nước đi qua trong suốt quá trình sử dụng. Khi dòng nước chảy qua, cơ cấu đo bên trong sẽ tạo ra chuyển động hoặc tín hiệu điện tử, từ đó chuyển thành các giá trị hiển thị trên mặt số hoặc màn hình điện tử. Chỉ số này sẽ tăng dần theo lượng nước sử dụng và chỉ được đặt lại khi thay thế hoặc hiệu chuẩn thiết bị.

Ngày nay, đồng hồ do nước không chỉ dùng để tính tiền nước mà còn là công cụ hỗ trợ quản lý tiêu thụ theo thời gian thực.

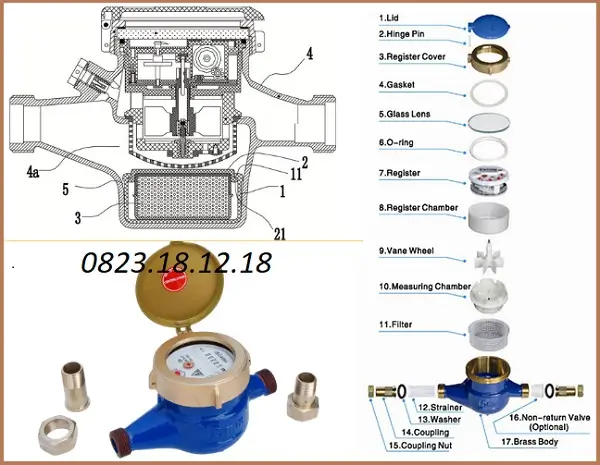

III. Cấu tạo của đồng hồ đo nước

Tiếp theo để hiểu rõ Cấu tạo của đồng hồ đo nước, chúng ta cần phải tìm hiểu các bộ phận tạo nên thiết bị gồm những gì?

Đồng hồ đo nước được cấu tạo từ nhiều bộ phận cơ khí hoặc điện tử liên kết chặt chẽ với nhau để đo chính xác lượng nước chảy qua đường ống. Mỗi bộ phận đạm nhận một nhiệm vụ riêng nhưng cùng phối hợp nhằm đảm bảo đồng hồ hoạt động ổn định, có độ chính xác cao và tuổi thọ lâu dài.

Khi tìm hiểu Đồng Hồ Đo Nước Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động, người dùng cũng nên phân biệt các loại đồng hồ đo nước phổ biến để lựa chọn đúng với nhu cầu sử dụng thực tế.

1. Thân đồng hồ

Thân đồng hồ là bộ phận có kích thước lớn nhất của đồn hồ đo nước và đóng vai trò là khung chịu lực chính của toàn bộ thiết bị đo nước. Đây là nơi bao bọc, cố định và bảo vệ tất cả các chi tiết quan trọng như buồng đo, cánh quạt, bộ truyền động, bộ đếm và các gioăng làm kín.

Đồng thời, thân đồng hồ còn là cầu nối trực tiếp giữa đồng hồ với hệ thống đường ống cấp nước. Khi lắp đặt, dòng nước sẽ đi vào thân đồng hồ thông qua cửa vào (Inlet), chảy qua buồng đo và thoát ra cửa ra (Outlet). Vì vậy, mọi áp lực từ dòng chảy đều được thân đồng hồ tiếp nhận trước tiên.

Đặc điểm

Có kết cấu chắc chắn, chịu được áp suất và va đập.
Được đúc nguyên khối nhằm tăng độ kín và hạn chế rò rỉ.
Hai đầu thân được thiết kế dạng ren hoặc mặt bích để thuận tiện lắp đặt.
Bề mặt thường phủ sơn Epoxy hoặc mạ chống ăn mòn.
Thiết kế tối ưu giúp dòng nước lưu thông ổn định và giảm tổn thất áp suất.

Chức năng

Bảo vệ toàn bộ cơ cấu đo bên trong khỏi tác động của môi trường.
Chịu áp lực của dòng nước trong hệ thống.
Định hướng dòng chảy đi qua buồng đo.
Tạo độ kín tuyệt đối, ngăn ngừa rò rỉ nước.
Liên kết đồng hồ với đường ống thông qua ren hoặc mặt bích.

2. Buồng đo

Buồng đo là khoang nằm bên trong thân đồng hồ, nơi dòng nước trực tiếp đi qua và tác động lên cơ cấu đo. Đây được xem là trung tâm xử lý tín hiệu lưu lượng của đồng hồ đo nước vì mọi hoạt động đo lường đều diễn ra tại bộ phận này.

Ở các dòng đồng hồ cơ hiện nay, buồng đo thường được chia thành:

Buồng đo kiểu cánh quạt đa tia
Buồng đo kiểu cánh quạt đơn tia
Buồng đo kiểu piston quay.
Buồng đo kiểu tuabin dành cho lưu lượng lớn.

Đặc điểm

Được gia công với độ chính xác rất cao.
Có kích thước phù hợp với từng lưu lượng thiết kế.
Thiết kế giảm ma sát và hạn chế nhiễu dòng chảy.
Chịu được áp lực và nhiệt độ làm việc liên tục.
Được chế tạo từ vật liệu có khả năng chống mài mòn tốt.

Ở các dòng đồng hồ hiện đại, buồng đo còn được tối ưu bằng mô phỏng dòng chảy để nâng cao độ chính xác.

Chức năng

Tiếp nhận dòng nước từ đường ống.
Chuyển động năng của dòng nước thành chuyển động cơ học hoặc tín hiệu điện tử.
Đảm bảo phép đo diễn ra chính xác trong toàn bộ dải lưu lượng.
Giảm ảnh hưởng của dòng chảy rối đến kết quả đo.

3. Cánh quạt hoặc robot

Cánh quạt hoặc Rotor là bộ phận chuyển động trực tiếp dưới tác động của dòng nước. Đây là chi tiết quan trọng nhất trong các dòng đồng hồ đo nước cơ. Khi nước chảy qua, áp lực của dòng nước sẽ làm cánh quạt quay với tốc độ tương ứng với lưu lượng nước.

Đặc điểm

Trọng lượng nhẹ giúp khởi động ngay cả khi lưu lượng rất nhỏ.
Các cánh được thiết kế theo dạng khí động học nhằm tận dụng tối đa
động năng của dòng nước.
Trục quay sử dụng bạc đỡ chống mài mòn hoặc đá Sapphire ở các dòng cao cấp.
Khả năng chịu hàng triệu vòng quay mà vẫn duy trì độ chính xác.
Chống bám cặn và chống ăn mòn tốt.

Chức năng

Chuyển đổi động năng của dòng nước thành chuyển động quay.
Tạo tín hiệu đầu vào cho hệ thống truyền động.
Xác định lưu lượng nước tức thời.
Đảm bảo đồng hồ hoạt động ổn định trong nhiều điều kiện lưu lượng khác nhau.

4. Trục truyền động và hệ thống bánh răng

Sau khi rotor quay, chuyển động này sẽ được truyền tới bộ hiển thị thông qua hệ thống trục truyền và các bánh răng giảm tốc. Đây là cơ cấu trung gian có nhiệm vụ biến chuyển động quay tốc độ cao thành chuyển động chậm, ổn định và dễ đọc trên mặt số.

Hệ thống này được thiết kế với tỷ số truyền rất chính xác để mỗi vòng quay của rotor tương ứng với một lượng nước nhất định.

Đặc điểm

Gia công chính xác đến từng phần trăm milimét để đảm bảo sai số thấp.
Ma sát nhỏ, giúp đồng hồ hoạt động nhẹ và ổn định.
Có khả năng chịu hàng triệu chu kỳ quay mà không bị mài mòn đáng kể.
Tỷ số truyền được tính toán phù hợp với từng kích cỡ đồng hồ (DN15, DN20, DN50…).
Một số dòng cao cấp sử dụng hệ thống truyền động từ nhằm loại bỏ hoàn toàn hiện tượng nước xâm nhập vào bộ đếm.Gia công với độ chính xác cao.

Chức năng

Truyền chính xác chuyển động từ rotor đến bộ hiển thị.
Giảm tốc độ quay để bộ đếm có thể ghi nhận chính xác thể tích nước.
Đồng bộ hóa chuyển động giữa các bánh răng và các dãy số hiển thị.
Hạn chế sai số do rung động hoặc thay đổi lưu lượng đột ngột.
Đảm bảo đồng hồ hoạt động ổn định trong thời gian dài mà không cần hiệu chỉnh thường xuyên.

5. Bộ truyền động từ

Bộ truyền động từ là một trong những bộ phận quan trọng của các dòng đồng hồ đo nước cơ hiện đại, có nhiệm vụ truyền chuyển động từ bộ phận đo (cánh quạt hoặc rotor) đến bộ đếm thông qua từ trường của nam châm vĩnh cửu, thay vì sử dụng trục cơ khí xuyên trực tiếp qua thân đồng hồ như các thiết kế truyền thống.

Đặc điểm

Không tiếp xúc trực tiếp giữa phần ướt và phần khô.
Giảm ma sát.
Chống rò rỉ nước.
Hạn chế hao mòn cơ khí.
Độ bền cao.

Chức năng

Truyền chuyển động từ buồng đo sang bộ đếm.
Tăng tuổi thọ của đồng hồ.
Ngăn nước xâm nhập vào bộ hiển thị.
Duy trì độ chính xác trong thời gian dài.

6. Bộ hiển thị

Bộ hiển thị là bộ phận ghi nhận, lưu trữ và hiển thị toàn bộ lượng nước đã đi qua đồng hồ dưới dạng các dãy số hoặc màn hình điện tử. Đây là phần nằm phía trên thân đồng hồ và là nơi người sử dụng, đơn vị cấp nước hoặc kỹ thuật viên quan sát để đọc chỉ số tiêu thụ nước.

Đặc điểm

Thiết kế dễ đọc.
Mặt kính trong suốt.
Chống tia UV và chống ngưng tụ hơi nước.
Có khả năng chống bụi, chống nước.
Một số mẫu có thể xoay 360° để thuận tiện quan sát.

Chức năng

Hiển thị lượng nước đã tiêu thụ.
Lưu trữ dữ liệu đo lường
Hỗ trợ theo dõi và quản lý lượng nước sử dụng
Phát hiện rò rỉ đường ống
Cung cấp dữ liệu cho hệ thống quản lý thông minh.

7. Gioăng làm kín

Gioăng làm kín là bộ phận có kích thước nhỏ nhưng đóng vai trò đặc biệt quan trọng trong cấu tạo của đồng hồ đo nước. Đây là các vòng đệm được lắp đặt tại những vị trí tiếp giáp giữa các chi tiết như thân đồng hồ, nắp đồng hồ, mặt kính, buồng đo, bộ hiển thị và các đầu kết nối ren hoặc mặt bích nhằm tạo nên một hệ thống kín hoàn toàn trong suốt quá trình vận hành.

Đặc điểm

Làm từ cao su EPDM, NBR hoặc silicone.
Chịu áp suất và nhiệt độ tốt.
Đàn hồi cao.
Kháng hóa chất và lão hóa.

Chức năng

Tạo độ kín giữa các chi tiết.
Ngăn nước rò rỉ ra ngoài.
Bảo vệ bộ truyền động khỏi hơi ẩm.
Duy trì áp suất ổn định trong đồng hồ.
Hấp thụ rung động và giảm ứng suất cơ học.
Bảo vệ các chi tiết bên trong khỏi tác động của môi trường.
Tăng tuổi thọ và giảm chi phí bảo trì.

IV. Nguyên lý hoạt động của đồng hồ đo nước

Nguyên lý hoạt động của đồng hồ đo nước là quá trình chuyển đổi lưu lượng nước chảy trong đường ống thành dữ liệu đo lường, sau đó hiển thị dưới dạng tổng thể tích nước đã đi qua đồng hồ. Mặc dù mỗi loại đồng hồ (đồng hồ cơ, đồng hồ điện từ, đồng hồ siêu âm hay đồng hồ nước thông minh) sử dụng công nghệ đo khác nhau, nhưng đều dựa trên nguyên tắc chung là ghi nhận sự thay đổi của dòng chảy và chuyển đổi thành giá trị thể tích (m³).

Nguyên lý hoạt động của đồng hồ đo nước diễn ra theo chu trình khép kín:

Nước đi vào → Dòng chảy tác động lên cơ cấu đo → Cánh quạt hoặc cảm biến ghi nhận lưu lượng → Hệ thống truyền động chuyển đổi tín hiệu → Bộ đếm cộng dồn thể tích nước → Hiển thị kết quả trên mặt đồng hồ → Nước tiếp tục đi đến thiết bị sử dụng.

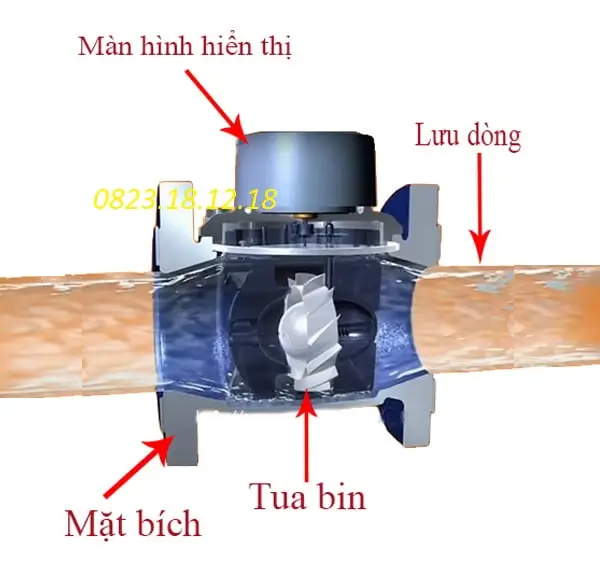

1. Nguyên lý hoạt động của đồng hồ đo nước cơ

Đối với đồng hồ đo nước cơ – loại được sử dụng phổ biến nhất hiện nay – quá trình đo diễn ra hoàn toàn tự động và liên tục thông qua sự phối hợp của nhiều bộ phận như buồng đo, cánh quạt, bộ truyền động từ, hệ thống bánh răng và bộ hiển thị. Toàn bộ quá trình có thể được mô tả chi tiết qua các bước sau:

Bước 1: Nước đi vào đồng hồ qua cửa vào (Inlet)

Khi người sử dụng mở van hoặc thiết bị tiêu thụ nước hoạt động, nước từ đường ống cấp sẽ chảy vào cửa vào của đồng hồ đo nước. Trước khi đi vào buồng đo, dòng nước sẽ đi qua khoang dẫn hướng được thiết kế nhằm ổn định vận tốc và hướng dòng chảy.

Ở nhiều mẫu đồng hồ, ngay tại cửa vào còn được bố trí lưới lọc (Strainer) để giữ lại cát, sỏi, rỉ sét và các tạp chất có kích thước lớn. Điều này giúp bảo vệ cánh quạt và các chi tiết bên trong khỏi hiện tượng mài mòn hoặc kẹt cơ cấu đo.

Tốc độ dòng nước phụ thuộc vào nhu cầu sử dụng thực tế. Khi chỉ có một vòi nước mở, lưu lượng sẽ nhỏ; khi nhiều thiết bị sử dụng nước cùng lúc, lưu lượng sẽ tăng lên. Dù ở mức lưu lượng nào nằm trong dải làm việc của đồng hồ, thiết bị vẫn có khả năng ghi nhận chính xác lượng nước đi qua.

Bước 2: Dòng nước tác động lên cơ cấu đo

Sau khi đi vào buồng đo, dòng nước sẽ tác động trực tiếp lên cánh quạt, rotor, piston hoặc tuabin, tùy theo thiết kế của từng loại đồng hồ.

Đối với đồng hồ cánh quạt, áp lực của dòng nước sẽ làm các cánh quạt quay quanh trục. Tốc độ quay của cánh quạt tỷ lệ thuận với tốc độ và lưu lượng của dòng nước. Nghĩa là:

Lưu lượng càng lớn thì cánh quạt quay càng nhanh.
Lưu lượng càng nhỏ thì cánh quạt quay chậm hơn.
Khi không có nước chảy, cánh quạt sẽ dừng lại.

Để đảm bảo độ chính xác, buồng đo được thiết kế sao cho dòng nước luôn tác động đều lên các cánh quạt, giảm hiện tượng xoáy hoặc nhiễu dòng chảy. Nhờ đó, cánh quạt có thể phản ứng nhạy với cả những lưu lượng rất nhỏ, đồng thời vẫn hoạt động ổn định khi lưu lượng tăng cao.

Ở các dòng đồng hồ piston hoặc tuabin, nguyên lý cũng tương tự nhưng cơ cấu chuyển động được thay thế bằng piston dao động hoặc bánh tuabin có kích thước lớn hơn để phù hợp với từng dải lưu lượng.

Bước 3: Chuyển đổi chuyển động động cơ học thành tín hiệu đo

Khi cánh quạt quay, chuyển động này sẽ được truyền đến bộ đếm thông qua hệ thống truyền động từ hoặc hệ thống bánh răng giảm tốc.

Ở các đồng hồ hiện đại, bộ truyền động từ sử dụng hai nam châm vĩnh cửu để truyền chuyển động giữa phần chứa nước và phần hiển thị mà không cần trục cơ khí xuyên qua thân đồng hồ. Điều này giúp ngăn nước xâm nhập vào bộ đếm, giảm ma sát và nâng cao tuổi thọ của thiết bị.

Sau khi nhận chuyển động từ cánh quạt, hệ thống bánh răng sẽ thực hiện hai nhiệm vụ:

Giảm tốc độ quay từ hàng nghìn vòng/phút xuống tốc độ phù hợp với bộ đếm.
Chuyển đổi số vòng quay thành giá trị thể tích nước theo tỷ lệ đã được nhà sản xuất hiệu chuẩn.

Ví dụ, nhà sản xuất có thể thiết kế để 100 vòng quay của cánh quạt tương ứng với 1 lít nước, hoặc 1.000 vòng quay tương ứng với 1 m³ nước. Tỷ lệ này được xác định thông qua quá trình tính toán và kiểm định nghiêm ngặt nhằm đảm bảo sai số luôn nằm trong giới hạn cho phép.

Bước 4: Bộ hiển thị ghi nhận và cộng dồn lượng nước

Sau khi chuyển động được truyền đến bộ đếm, hệ thống bánh răng sẽ làm quay các bánh số hoặc kim chỉ thị trên mặt đồng hồ.

Mỗi khi có một lượng nước nhất định đi qua, các bánh số sẽ tự động tăng lên theo đúng tỷ lệ đã được cài đặt. Chỉ số trên mặt đồng hồ luôn là giá trị tích lũy, tức là tổng lượng nước đã chảy qua kể từ khi đồng hồ được đưa vào sử dụng.

Thông thường:

Dãy số màu đen hiển thị đơn vị mét khối (m³) và là cơ sở để tính hóa đơn tiền nước.
Dãy số màu đỏ hoặc các kim chỉ thị hiển thị phần lít hoặc phần thập phân của mét khối, giúp theo dõi chi tiết hơn lượng nước tiêu thụ.

Quá trình ghi nhận này diễn ra hoàn toàn tự động, không cần nguồn điện đối với đồng hồ cơ và không bị gián đoạn miễn là có dòng nước đi qua.

Bước 5: Nước đi ra khỏi đồng hồ

Sau khi hoàn thành quá trình đo, nước tiếp tục chảy qua cửa ra (Outlet) để đến các thiết bị sử dụng như vòi nước, bồn rửa, máy giặt, bình nóng lạnh hoặc các hệ thống sản xuất.

Điều quan trọng là đồng hồ đo nước không làm thay đổi đáng kể lưu lượng của hệ thống. Các nhà sản xuất luôn thiết kế buồng đo và đường dẫn nước nhằm giảm tổn thất áp suất xuống mức thấp nhất, đảm bảo nước lưu thông ổn định và không ảnh hưởng đến hiệu suất sử dụng.

2. Nguyên lý hoạt động của đồng hồ đo nước điện tử và đồng hồ đo nước thông minh

Đối với đồng hồ điện tử, quá trình đo không còn dựa vào chuyển động cơ học mà sử dụng các cảm biến để xác định lưu lượng dòng chảy.

Đồng hồ điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday. Khi nước dẫn điện chảy qua từ trường, thiết bị sẽ tạo ra điện áp cảm ứng tỷ lệ với tốc độ dòng chảy. Bộ xử lý sẽ chuyển đổi tín hiệu này thành giá trị lưu lượng và thể tích nước.

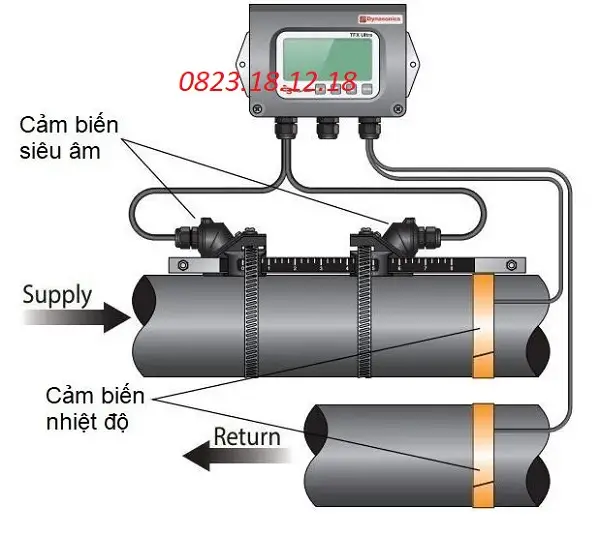

Đồng hồ siêu âm sử dụng các đầu dò phát và thu sóng siêu âm. Thiết bị tính toán sự chênh lệch thời gian truyền sóng theo và ngược chiều dòng nước để xác định vận tốc dòng chảy, sau đó tính ra lưu lượng và tổng lượng nước tiêu thụ.

Ở các dòng đồng hồ nước thông minh, dữ liệu đo còn được lưu trữ và truyền về trung tâm quản lý thông qua các công nghệ như RF, LoRaWAN, NB-IoT hoặc 4G/5G. Nhờ đó, người dùng và đơn vị cấp nước có thể đọc chỉ số từ xa, theo dõi lượng nước tiêu thụ theo thời gian thực, phát hiện rò rỉ, cảnh báo lưu lượng bất thường và quản lý hệ thống hiệu quả hơn.

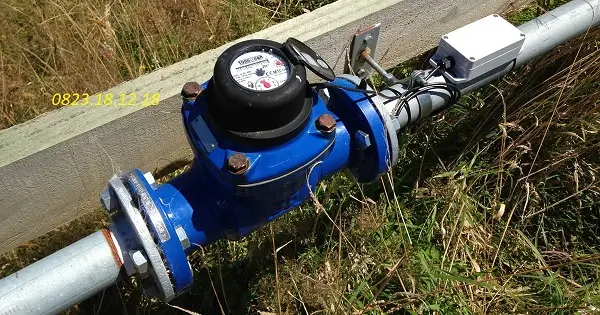

V. Vai trò của đồng hồ đo nước

Đồng hồ đo nước không chỉ là thiết bị dùng để ghi nhận lượng nước tiêu thụ mà còn đóng vai trò quan trọng trong việc quản lý, vận hành và bảo vệ toàn bộ hệ thống cấp nước. Từ các hộ gia đình, chung cư, tòa nhà, nhà máy sản xuất đến các hệ thống cấp nước đô thị, đồng hồ đo nước đều là thiết bị không thể thiếu, giúp kiểm soát lưu lượng, tối ưu chi phí và nâng cao hiệu quả sử dụng tài nguyên nước.

Dưới đây là những vai trò quan trọng nhất của đồng hồ đo nước.

Đo lường lượng nước tiêu thụ: Đồng hồ đo nước giúp ghi nhận chính xác lượng nước chảy qua đường ống, là cơ sở để người dùng theo dõi mức tiêu thụ và quản lý việc sử dụng nước hiệu quả.
Tính toán chi phí sử dụng nước: Chỉ số trên đồng hồ là căn cứ để tính hóa đơn tiền nước chính xác, minh bạch cho hộ gia đình, doanh nghiệp và các cơ sở sản xuất.
Kiểm soát lượng nước sử dụng: Việc theo dõi chỉ số đồng hồ định kỳ giúp người dùng đánh giá mức tiêu thụ, kiểm soát chi phí và điều chỉnh kế hoạch sử dụng nước hợp lý.
Phát hiện rò rỉ và thất thoát: Đồng hồ có thể phát hiện những lưu lượng bất thường, giúp nhận biết sớm tình trạng rò rỉ đường ống và hạn chế thất thoát nước.
Tiết kiệm tài nguyên nước: Theo dõi lượng nước sử dụng thường xuyên giúp nâng cao ý thức tiết kiệm, giảm chi phí và góp phần bảo vệ nguồn tài nguyên nước.
Hỗ trợ quản lý hệ thống cấp nước: Đồng hồ cung cấp dữ liệu lưu lượng để giám sát, kiểm soát thất thoát và nâng cao hiệu quả vận hành của hệ thống cấp nước.
Hỗ trợ quản lý thông minh: Các dòng đồng hồ nước điện tử và thông minh cho phép đọc chỉ số từ xa, giám sát theo thời gian thực và cảnh báo sự cố, góp phần hiện đại hóa công tác quản lý nước.

VI. Các loại đồng hồ đo nước phổ biến hiện nay

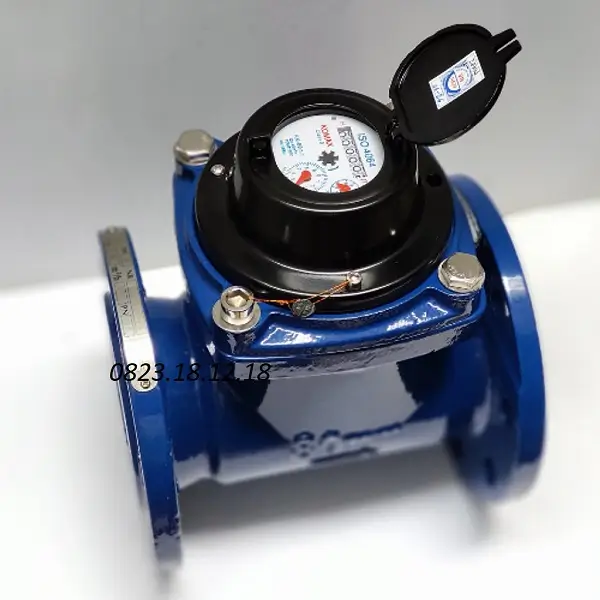

1. Đồng hồ đo nước cơ

Đồng hồ đo nước cơ là loại đồng hồ đo nước hoạt động dựa trên nguyên lý cơ học, sử dụng cánh quạt, piston hoặc tuabin để ghi nhận lượng nước chảy qua đường ống. Khi nước đi qua buồng đo, cơ cấu đo sẽ quay và truyền chuyển động đến bộ đếm để hiển thị tổng lượng nước tiêu thụ theo đơn vị m³.

Loại đồng hồ nước này được sử dụng phổ biến trong hộ gia đình, chung cư, nhà máy và hệ thống cấp nước nhờ độ bền cao, không cần nguồn điện, dễ lắp đặt và chi phí hợp lý.

Thông số kỹ thuật

Kích cỡ: DN15 – DN200
Kiểu kết nối: Ren hoặc mặt bích
Môi trường đo: Nước sạch, Nước sinh hoat
Nhiệt độ làm việc: PN10, PN16, PN25
Cấp chính xác: R80, R100, R160
Vật liệu thân: Đồng, gang, inox
Đơn vị hiển thị: Mét khối (m³)
Nguồn điện: Không cần
Tiêu chuẩn: ISO 4064, OIML R49
Tuổi thọ: Khoảng 8 – 15 năm

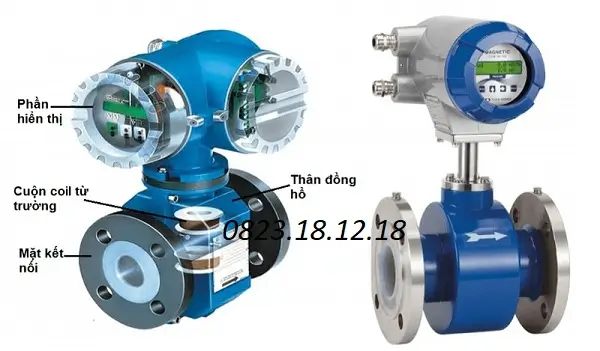

2. Đồng hồ đo nước điện từ

Đồng hồ đo nước điện từ là thiết bị đo lưu lượng nước ứng dụng định luật cảm ứng điện từ Faraday để xác định tốc độ và lưu lượng dòng chảy. Khác với đồng hồ đo nước cơ, thiết bị này không sử dụng cánh quạt hay bộ phận chuyển động, mà đo trực tiếp vận tốc của chất lỏng khi đi qua từ trường do cuộn dây điện từ tạo ra.

Thông số kỹ thuật

Kích cỡ: DN15 – DN200
Kiểu kết nối: Mặt bích, wafer hoặc ren
Môi trường đo: Nước sạch, Nước thải, nước công nghiệp và các chất lỏng dẫn điện
Độ dẫn điện tối thiểu: ≥ 5 μS/cm
Nhiệt độ làm việc: PN10, PN20, PN25, PN40
Độ chính xác: ±0,2% đến ±0,5% giá trị đo
Vật liệu thân: Gang, thép carbon, inox 304/316
Nguồn điện: 24VDC, 220VAC hoặc pin
Nhiệt độ làm việc: -10°C đến 120°C (tùy lớp lót)
Tín hiệu đầu ra: 4–20 mA, Pulse, RS485 Modbus, HART
Màn hình hiển thị: LCD đa thông số
Tiêu chuẩn: ISO 4064, ISO 6817, CEt.

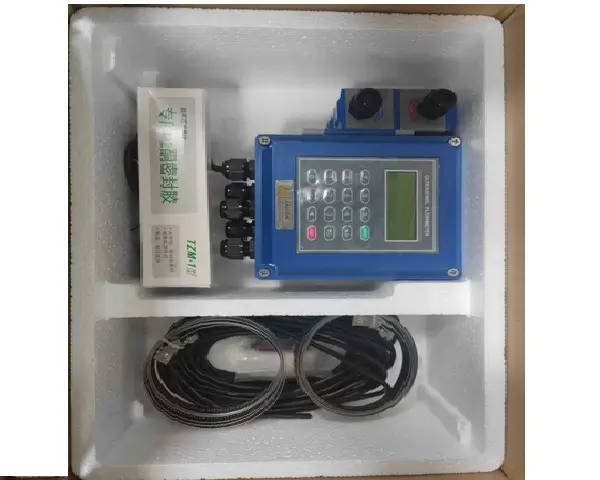

3. Đồng hồ đo nước siêu âm

Đồng hồ đo nước siêu âm là thiết bị đo lưu lượng nước sử dụng sóng siêu âm để xác định tốc độ và thể tích nước chảy qua đường ống. Thiết bị hoạt động mà không sử dụng cánh quạt hay bộ phận chuyển động, giúp đo lưu lượng với độ chính xác cao, ít bị mài mòn và có tuổi thọ dài.

Đồng hồ đo nước siêu âm được sử dụng phổ biến trong hệ thống cấp nước sạch, tòa nhà, khu đô thị, nhà máy và các hệ thống quản lý nước thông minh.

Thông số kỹ thuật

Kích cỡ: DN15 – DN300
Kiểu kế nối: Ren hoặc mặt bích
Môi rường đo: Nước sạch, nước sinh họat
Nhiệt độ làm việc: 0 – 50°C (nước lạnh), đến 90°C (nước nóng)
Áp suất làm việc: PN16, PN 10, PN25
Độ chính xác: ±1% đến ±2%
Cấp chính xác: R250, R400
Vật liệu thân: Đồng, gang, inox
Nguồn điện: Pin Lithium
Cấp bảo vệ: IP68
Tiêu chuẩn: ISO 4064, OIML R49.

4. Đồng hồ đo nước thông minh

Đồng hồ nước thông minh là thiết bị đo lưu lượng nước được tích hợp công nghệ điện tử và kết nối IoT, cho phép đo lường, lưu trữ và truyền dữ liệu tiêu thụ nước đến hệ thống quản lý mà không cần ghi chỉ số thủ công.

Khác với đồng hồ nước truyền thống, đồng hồ nước thông minh có thể đọc chỉ số từ xa, giám sát lượng nước theo thời gian thực, phát hiện rò rỉ, cảnh báo bất thường và đồng bộ dữ liệu thông qua các công nghệ như LoRaWAN, NB-IoT, RF hoặc M-Bus. Người dùng và đơn vị quản lý có thể theo dõi lượng nước tiêu thụ trên máy tính hoặc điện thoại, giúp nâng cao hiệu quả quản lý và tiết kiệm chi phí vận hành. Đây là giải pháp được ứng dụng rộng rãi trong khu đô thị, chung cư, tòa nhà, nhà máy và hệ thống cấp nước thông minh.

Thông số kỹ thuật

Kích cỡ: DN15 – DN300
Kiểu kết nối: Ren hoặc mặt bích
Môi trường đo: Nước sạch, nước sinh hoạt
Nhiệt độ làm việc: 0 – 50°C
Áp suất làm việc: PN10, PN16
Độ chính xác: ±1% đến ±2%
Màn hình hiển thị: LCD điện tử
Nguồn điện: Pin Lithium (6 – 10 năm)
Kết nối truyền dữ liệu: LoRaWAN, NB-IoT, RF, M-Bus, RS485
Cấp bảo vệ: IP68
Tiêu chuẩn: ISO 4064, OIML R49, MID (tùy model).

VII. Ưu điểm của đồng hồ đo nước

Đồng hồ đo nước được sử dụng rộng rãi trong các hệ thống cấp nước dân dụng và công nghiệp nhờ khả năng đo lường chính xác, vận hành ổn định và tuổi thọ cao. Dưới đây là những ưu điểm nổi bật của thiết bị này.

Độ chính xác cao: Đo lường chính xác lượng nước tiêu thụ, giúp quản lý và tính toán chi phí hiệu quả.
Độ bền tốt: Được chế tạo từ vật liệu chất lượng cao, chịu áp lực và chống ăn mòn, tuổi thọ trung bình từ 8–15 năm.
Hoạt động ổn định: Vận hành liên tục, ít bị ảnh hưởng bởi điều kiện làm việc và lưu lượng nước.
Dễ lắp đặt, bảo trì: Cấu tạo đơn giản, dễ thay thế và bảo dưỡng khi cần thiết.
Tiết kiệm chi phí: Hạn chế thất thoát nước, giảm chi phí vận hành và bảo trì hệ thống.
Đa dạng mẫu mã: Có nhiều kích cỡ, kiểu kết nối và chủng loại, phù hợp với cả hệ thống dân dụng và công nghiệp.
Hỗ trợ quản lý thông minh: Một số model tích hợp đọc dữ liệu từ xa, giúp giám sát và quản lý lượng nước tiêu thụ thuận tiện hơn.

VIII. Ứng dụng của đồng hồ đo nước

Hệ thống cấp nước sinh hoạt: Đo lượng nước tiêu thụ tại hộ gia đình, chung cư, khu dân cư và tòa nhà, làm căn cứ tính tiền nước và quản lý việc sử dụng nước.
Nhà máy và khu công nghiệp: Giám sát lưu lượng nước cấp cho dây chuyền sản xuất, hệ thống làm mát, lò hơi và các khu vực sản xuất, giúp kiểm soát chi phí vận hành.
Hệ thống cấp nước đô thị: Quản lý lưu lượng nước trên mạng lưới phân phối, theo dõi lượng nước cung cấp và kiểm soát thất thoát hiệu quả.
Hệ thống xử lý nước: Đo lưu lượng nước tại các nhà máy nước sạch, nước thải và trạm bơm, đảm bảo hệ thống vận hành ổn định và đúng công suất.
Tòa nhà và công trình thương mại: Theo dõi lượng nước tiêu thụ tại khách sạn, bệnh viện, trường học, trung tâm thương mại và văn phòng, hỗ trợ quản lý và phân bổ chi phí sử dụng.
Hệ thống tưới tiêu nông nghiệp: Kiểm soát lượng nước tưới trong các hệ thống tưới tự động, giúp tiết kiệm nước và nâng cao hiệu quả canh tác.
Hệ thống quản lý nước thông minh: Kết hợp với công nghệ IoT để đọc chỉ số từ xa, giám sát lưu lượng theo thời gian thực, cảnh báo rò rỉ và tối ưu công tác quản lý hệ thống cấp nước.

IX. Cách lựa chọn đồng hồ đo nước phù hợp

Chọn đúng kích thước đường ống: Lựa chọn đồng hồ có kích cỡ phù hợp như DN15, DN20, DN25, DN32, DN50, DN80 hoặc DN100 để đảm bảo độ chính xác và lưu lượng nước ổn định.
Xác định lưu lượng sử dụng: Chọn đồng hồ có dải lưu lượng đáp ứng nhu cầu thực tế. Đồng hồ quá nhỏ dễ quá tải, trong khi đồng hồ quá lớn có thể làm giảm độ chính xác khi đo lưu lượng thấp.
Lựa chọn vật liệu thân đồng hồ: Thân đồng phù hợp cho hộ gia đình, gang thích hợp với hệ thống cấp nước và inox là lựa chọn tối ưu cho môi trường có tính ăn mòn hoặc ngành thực phẩm, hóa chất.
Kiểm tra áp suất và nhiệt độ làm việc: Đảm bảo đồng hồ có áp suất và nhiệt độ làm việc phù hợp với hệ thống để vận hành ổn định, bền bỉ và hạn chế hư hỏng.
Lựa chọn công nghệ đo phù hợp: Đồng hồ cơ phù hợp với nhu cầu phổ thông, điện từ thích hợp cho hệ thống công nghiệp, siêu âm có độ chính xác cao và ít bảo trì, còn đồng hồ nước thông minh hỗ trợ đọc dữ liệu từ xa và quản lý hiệu quả.
Ưu tiên sản phẩm đạt tiêu chuẩn: Nên lựa chọn đồng hồ đạt các tiêu chuẩn như ISO 4064, OIML R49 hoặc MID để đảm bảo chất lượng, độ chính xác và độ bền trong quá trình sử dụng.
Lựa chọn thương hiệu uy tín: Ưu tiên các sản phẩm từ những thương hiệu có nguồn gốc rõ ràng, chế độ bảo hành đầy đủ và dễ dàng thay thế linh kiện khi cần thiết.

X. Địa chỉ mua đồng hồ đo nước uy tín

Để đảm bảo đồng hồ đo nước hoạt động chính xác và có tuổi thọ cao, bạn nên lựa chọn đơn vị phân phối có:

Cung cấp sản phẩm chính hãng, có đầy đủ CO, CQ và chứng nhận kiểm định.
Đa dạng chủng loại: đồng hồ nước cơ, điện từ, siêu âm và đồng hồ nước thông minh.
Tư vấn lựa chọn đúng kích cỡ, lưu lượng và điều kiện làm việc của hệ thống.
Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật và lắp đặt chuyên nghiệp.
Giá thành hợp lý, nguồn hàng ổn định và giao hàng nhanh.

Công Ty TNHH Thiết Bị Điện TS là đơn vị hàng đầu, đáp ứng toàn bộ các tiêu chí trên. Hãy liên hệ ngay với Thiết Bị ĐIện TS chúng tôi qua hotline 0823.18.12.18 để được tư vấn chi tiết về sản phẩm và báo giá chính xác nhất.

XEM THÊM: CÁCH LẮP ĐẶT ĐỒNG HỒ NƯỚC

Xem thêm:
