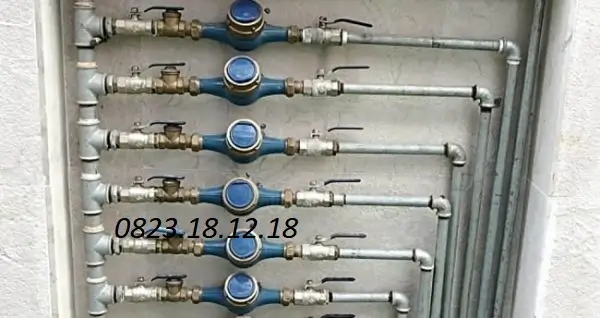

Cụm đồng hồ đo nước và van một chiều

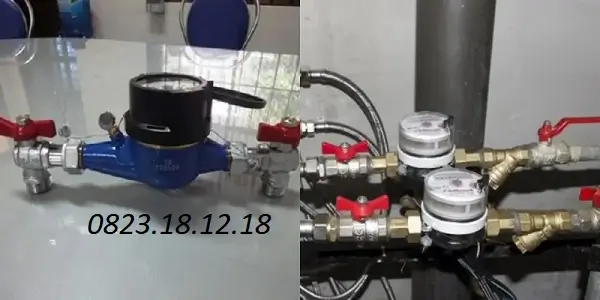

I. Giới thiệu chung về cụm đồng hồ đo nước và van một chiều

Cụm đồng hồ đo nước và van một chiều là một bộ thiết bị được lắp đặt trên đường ống cấp nước, kết hợp giữa đồng hồ đo nước và van một chiều cùng các phụ kiện kết nối cần thiết. Cụm thiết bị có nhiệm vụ đo lượng nước đi qua đường ống và kiểm soát hướng dòng chảy, hạn chế tình trạng nước chảy ngược.

Đây là bộ thiết bị được sử dụng phổ biến trong hệ thống cấp nước dân dụng, chung cư, nhà máy, khu công nghiệp và các công trình xây dựng. Việc kết hợp đồng hồ đo nước với van một chiều giúp vừa theo dõi chính xác lượng nước sử dụng, vừa hạn chế tình trạng dòng nước chảy ngược trong đường ống.

Thông thường, một cụm hoàn chỉnh có thể bao gồm:

• Đồng hồ đo nước.
• Van một chiều.
• Van khóa hoặc van chặn.
• Rắc co, mặt bích hoặc đầu nối tùy theo kiểu lắp đặt.
• Gioăng làm kín.
• Một số phụ kiện hỗ trợ khác.

Trong đó, đồng hồ đo nước đảm nhiệm việc ghi nhận lượng nước đi qua đường ống, còn van một chiều cho phép nước chảy theo một hướng và hạn chế dòng chảy ngược.

Việc sử dụng dạng cụm giúp hệ thống dễ lắp đặt, kiểm tra, bảo trì và thay thế thiết bị hơn so với việc bố trí từng bộ phận riêng lẻ.

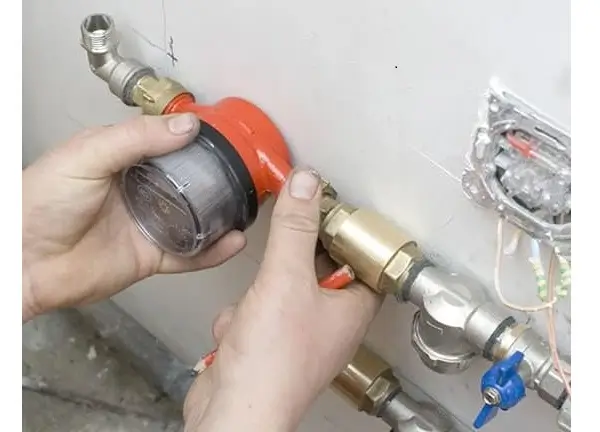

II. Vai trò của cụm đồng hồ đo nước và van một chiều

Cụm đồng hồ đo nước và van một chiều đóng vai trò quan trọng trong hệ thống cấp nước, giúp kết hợp chức năng đo lưu lượng nước với kiểm soát hướng dòng chảy. Cụm thiết bị thường được sử dụng trong nhà dân, phòng trọ, chung cư, nhà máy và các công trình cấp nước. Các vai trò chính gồm:

• Đo chính xác lượng nước sử dụng: Đồng hồ ghi nhận lượng nước đi qua đường ống, phục vụ theo dõi và tính toán mức tiêu thụ.
• Ngăn dòng nước chảy ngược: Van một chiều tự động đóng khi nước có xu hướng chảy ngược, giúp duy trì dòng chảy theo đúng hướng thiết kế.
• Bảo vệ đồng hồ đo nước: Hạn chế những tác động bất thường do dòng chảy đảo chiều gây ra đối với cơ cấu đo.
• Hỗ trợ quản lý hệ thống cấp nước: Giúp dễ dàng kiểm soát lượng nước sử dụng theo từng hộ, phòng, khu vực hoặc dây chuyền sản xuất.
• Thuận tiện cho bảo trì: Khi kết hợp thêm van khóa và phụ kiện kết nối, việc cô lập đồng hồ để kiểm tra, vệ sinh hoặc thay thế sẽ thuận tiện hơn.
• Hạn chế thất thoát nước: Kiểm soát dòng chảy tốt hơn, đặc biệt trong hệ thống có nhiều nhánh hoặc có sự thay đổi áp suất.
• Tăng độ ổn định của hệ thống: Đồng hồ thực hiện nhiệm vụ đo lường, trong khi van một chiều duy trì hướng dòng chảy, giúp hệ thống vận hành ổn định hơn.

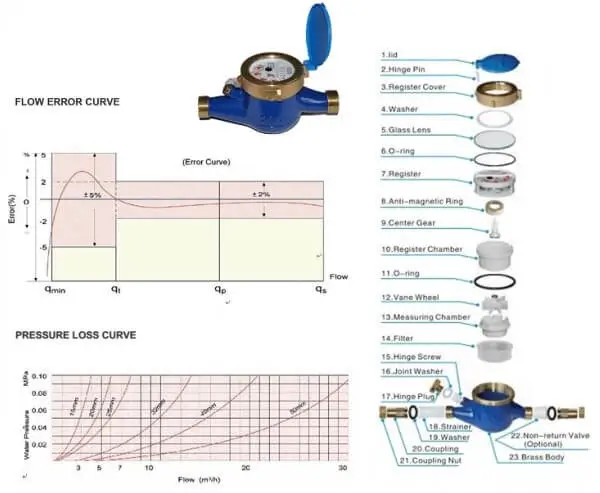

III. Cấu tạo của cụm van đồng hồ đo nước và van một chiều

Cụm van đồng hồ đo nước và van một chiều là tổ hợp nhiều thiết bị được lắp nối tiếp trên đường ống nhằm tạo thành một bộ đo nước hoàn chỉnh. Tùy kích thước đường ống, loại đồng hồ và yêu cầu công trình, cấu tạo cụm có thể thay đổi. Tuy nhiên, một cụm phổ biến thường gồm Van khóa → Đồng hồ nước → Van một chiều → Phụ kiện kết nối → Đường ống

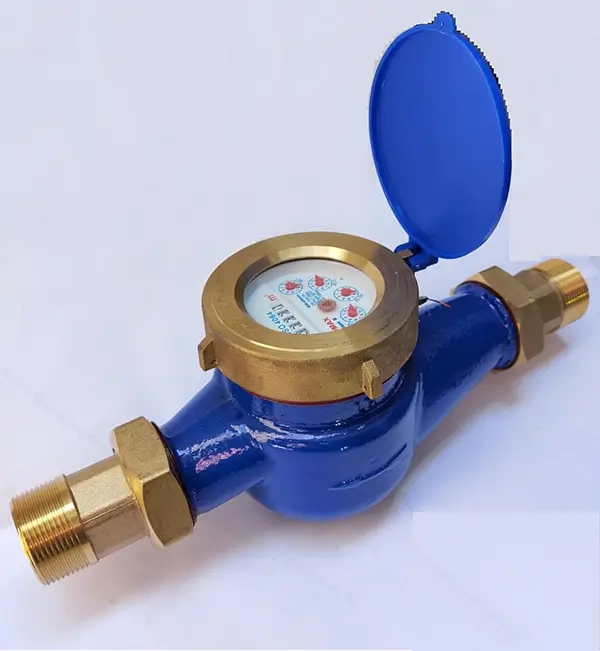

1. Đồng hồ đo nước

Đồng hồ đo nước là thiết bị dùng để đo và ghi nhận tổng thể tích nước chảy qua đường ống trong một khoảng thời gian. Đây là bộ phận quan trọng nhất của cụm van đồng hồ nước và van một chiều, thường được lắp trên tuyến ống cấp nước đến hộ gia đình, phòng trọ, chung cư, nhà máy hoặc công trình.

Đặc điểm:

• Có nhiều kích thước như DN15, DN20, DN25, DN32, DN40, DN50…
• Có loại kết nối ren hoặc mặt bích.
• Thân đồng hồ có thể làm bằng đồng, gang, inox hoặc vật liệu phù hợp với môi trường sử dụng.
• Có nhiều cấp lưu lượng và phạm vi đo khác nhau.
• Một số loại có thể tích hợp tín hiệu xung, kết nối RS485 hoặc hệ thống giám sát từ xa.

Chức năng:

• Đo tổng lượng nước đã sử dụng.
• Theo dõi mức tiêu thụ nước.
• Làm cơ sở phân bổ hoặc tính toán chi phí nước.
• Hỗ trợ phát hiện những bất thường về lưu lượng.
• Phục vụ quản lý hệ thống cấp nước theo từng hộ, khu vực hoặc dây chuyền.

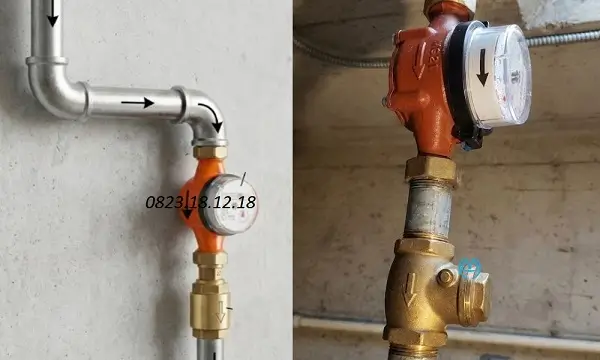

2. Van một chiều

Van một chiều là thiết bị có chức năng cho phép dòng nước đi qua theo một hướng nhất định và hạn chế dòng chảy ngược. Trong cụm van đồng hồ đo nước và van một chiều, van một chiều đóng vai trò kiểm soát hướng dòng chảy và hỗ trợ bảo vệ hệ thống.

Đặc điểm:

• Không cần người vận hành đóng mở bằng tay trong điều kiện làm việc thông thường.
• Cấu tạo có bộ phận đóng mở như lá van, đĩa van hoặc piston tùy từng loại.
• Có nhiều dạng như van một chiều lá lật, van một chiều lò xo, van một chiều ren, van một chiều mặt bích.
• Vật liệu có thể là đồng, gang, inox hoặc nhựa.
• Có nhiều kích thước tương ứng với đường kính đường ống.

Một số dạng van một chiều thường được sử dụng: Van một chiều lá lật, van một chiều lò xo, van một chiều dạng bích, van một chiều ren, van một chiều nhựa, van một chiều inox và van một chiều đồng.

Chức năng:

• Ngăn dòng nước chảy ngược.
• Duy trì hướng dòng chảy theo thiết kế.
• Hạn chế ảnh hưởng của dòng chảy đảo chiều đến hệ thống.
• Hỗ trợ bảo vệ đồng hồ và các thiết bị phía trên đường ống.
• Đặc biệt hữu ích trong hệ thống có bơm, bồn chứa hoặc nhiều nhánh cấp nước.

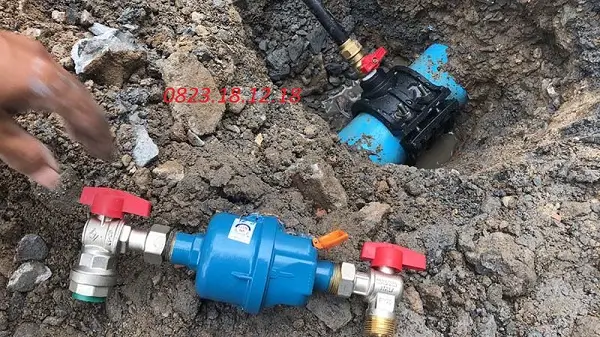

3. Van khóa

Van khóa là thiết bị dùng để đóng hoặc mở dòng nước trong đường ống. Trong cấu tạo cụm đồng hồ đo nước và van một chiều, van khóa thường được bố trí trước, sau hoặc ở cả hai phía của đồng hồ tùy thiết kế.

Van khóa

Van khóa có thể sử dụng nhiều dạng khác nhau như:

• Van bi.
• Van cổng.
• Van bướm.
• Van khóa ren.
• Van khóa mặt bích.

Đặc điểm

• Đa dạng kiểu dáng
• Đóng mở dòng nước chủ động
• Thiết kế chắc chắn
• Dễ bảo trì và kiểm tra
• Thao tác đơn giản

Chức năng

• Đóng dòng nước khi cần sửa chữa.
• Cô lập đồng hồ khỏi hệ thống.
• Hỗ trợ thay thế đồng hồ.
• Kiểm soát dòng nước trong từng khu vực.
• Hạn chế phải ngắt toàn bộ hệ thống khi bảo trì một nhánh đường ống.

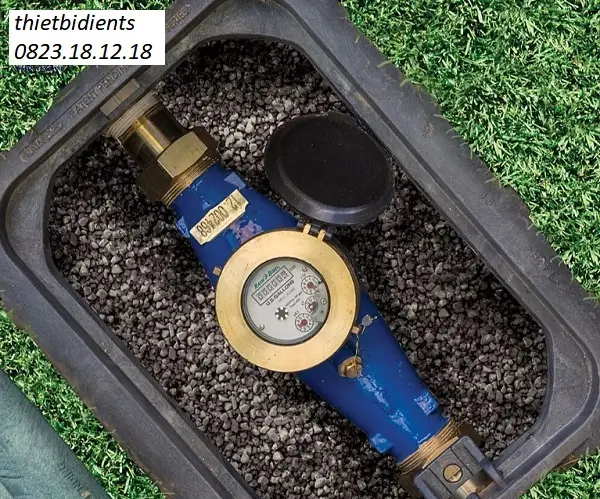

4. Rắc co

Rắc co là một loại phụ kiện cơ khí dùng để kết nối các đoạn đường ống, đồng hồ đo nước, van khóa và van một chiều thành một hệ thống hoàn chỉnh. Điểm đặc biệt của rắc co là mối nối có thể tháo rời mà không cần xoay hoặc dịch chuyển toàn bộ đường ống, rất thuận tiện khi kiểm tra, sửa chữa và thay thế thiết bị.

Trong cụm đồng hồ nước và van một chiều, rắc co thường được bố trí ở hai đầu đồng hồ hoặc tại vị trí kết nối giữa đồng hồ với van và đường ống. Nhờ đó, đồng hồ có thể được tháo ra khỏi cụm khi cần bảo trì mà không phải cắt đường ống.

Đặc điểm

• Cấu tạo dạng tháo rời
• Không cần hàn cố định
• Khả năng làm kín tốt
• Kết cấu tương đối chắc chắn
• Tạo sự linh hoạt cho đường ống
• Tháo lắp thuận tiện

Chức năng

• Kết nối đồng hồ với đường ống.
• Hỗ trợ tháo đồng hồ khi bảo trì.
• Giúp quá trình thay thế thiết bị nhanh hơn.
• Tạo sự linh hoạt cho hệ thống đường ống.

5. Gioăng làm kín

Gioăng làm kín là chi tiết kỹ thuật được sử dụng để tạo độ kín tại các vị trí kết nối trong hệ thống đường ống. Trong cụm đồng hồ đo nước và van một chiều, gioăng thường được lắp đặt giữa các bề mặt tiếp xúc như:

• Đồng hồ nước và rắc co.
• Đồng hồ nước và mặt bích.
• Van một chiều và đường ống.
• Các khớp nối ren hoặc mặt bích.
• Các vị trí liên kết giữa van khóa, đồng hồ và phụ kiện.

Mặc dù có kích thước nhỏ, nhưng gioăng là bộ phận rất quan trọng, giúp hệ thống hoạt động ổn định và hạn chế thất thoát nước.

Có thể hiểu đơn giản, gioăng đóng vai trò như một lớp đệm làm kín, lấp đầy các khe hở rất nhỏ giữa hai bề mặt kim loại hoặc nhựa khi chúng được siết chặt với nhau.

Đặc điểm

• Có tính đàn hồi
• Đa dạng kích thước
• Dễ thay thế
• khả năng thích ứng cao
• Đa dạng kích thước

Chức năng

• Tạo độ kín cho mối nối.
• Hạn chế rò rỉ nước.
• Bù một phần sai số nhỏ giữa các bề mặt tiếp xúc.
• Tăng độ ổn định của cụm thiết bị.

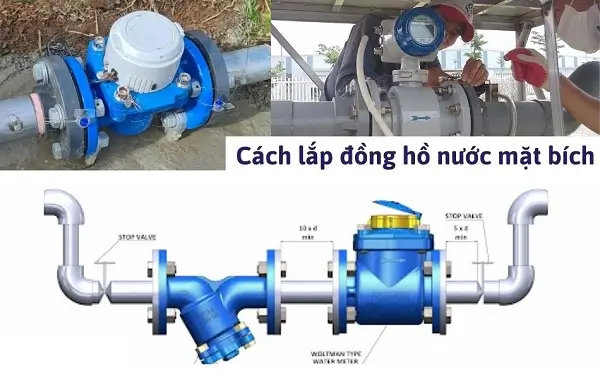

6. Mặt bích

Mặt bích là bộ phận kết nối thường được sử dụng với các cụm đồng hồ nước và van một chiều có kích thước lớn hoặc hệ thống yêu cầu kết nối chắc chắn.

Đặc điểm

• Thiết kế đĩa hoặc vành tròn
• Kết nối bằng bu lông
• Khả năng chịu lực tốt
• Dễ tháo lắp
• Tạo hệ thống đồng bộ
• Phù hợp với hệ thống đường ống lớn

Chức năng

• Kết nối đồng hồ với đường ống.
• Kết nối van một chiều với hệ thống.
• Tạo liên kết chắc chắn.
• Thuận tiện cho tháo lắp và bảo trì.

7. Đoạn ống nối

Đoạn ống nối là phần ống trung gian dùng để liên kết các thiết bị trong cụm đồng hồ đo nước và van một chiều thành một hệ thống hoàn chỉnh.

Đặc điểm

Chiều dài đoạn ống cần được tính toán phù hợp với:

• Kích thước đồng hồ.
• Kích thước van.
• Khoảng cách lắp đặt.
• Không gian thực tế.
• Kiểu kết nối của đường ống.

Chức năng

• Liên kết các thiết bị.
• Tạo khoảng cách phù hợp giữa đồng hồ và van.
• Giúp cụm thiết bị có bố trí hợp lý.
• Hỗ trợ quá trình lắp đặt và bảo trì.

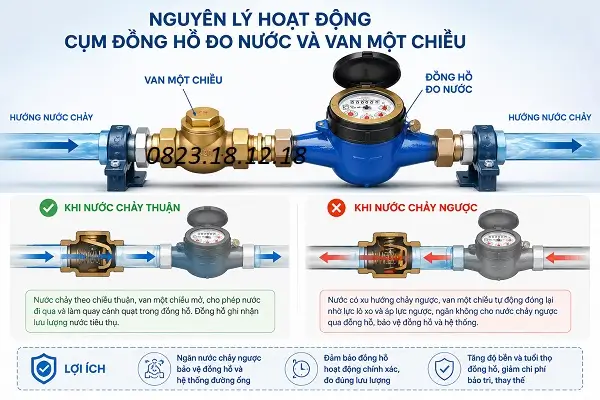

IV. Nguyên lý hoạt động của cụm đồng hồ đo nước và van một chiều

Khi hệ thống cấp nước hoạt động, nước đi vào cụm đồng hồ đo nước qua van khóa và tiếp tục chảy qua đồng hồ. Đồng hồ đo nước ghi nhận lượng nước đi qua, sau đó dòng nước tiếp tục đến van một chiều.

Khi dòng nước đi đúng hướng, van một chiều mở để nước đi qua. Khi áp suất thay đổi và xuất hiện xu hướng nước chảy ngược, cơ cấu bên trong van đóng lại, giúp hạn chế dòng chảy theo chiều ngược.

Như vậy, mỗi bộ phận trong cụm van đồng hồ nước và van một chiều đảm nhận một nhiệm vụ riêng:

• Đồng hồ: đo lượng nước.
• Van một chiều: kiểm soát hướng nước.
• Van khóa: đóng/mở và cô lập hệ thống.
• Rắc co, mặt bích: kết nối thiết bị.
• Gioăng: đảm bảo độ kín.
• Đoạn ống: liên kết và bố trí các thiết bị.

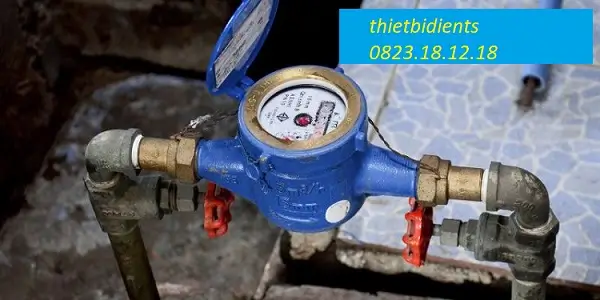

V. Ưu điểm của cụm đồng hồ đo nước và van một chiều

So với việc lắp đặt đồng hồ đo nước, van khóa và van một chiều một cách riêng lẻ, cụm đồng hồ đo nước và van một chiều được bố trí đồng bộ trên cùng một tuyến ống, mang lại nhiều lợi ích trong quá trình lắp đặt, vận hành và bảo trì hệ thống.

• Thiết kế đồng bộ, thuận tiện khi lắp đặt: Các bộ phận như đồng hồ đo nước, van một chiều, van khóa, rắc co, mặt bích và gioăng được lựa chọn phù hợp với nhau, giúp quá trình lắp đặt nhanh chóng và hạn chế tình trạng sai kích thước giữa các thiết bị.
• Đo lường lượng nước chính xác và thuận tiện: Đồng hồ nước trong cụm có nhiệm vụ ghi nhận lượng nước đi qua đường ống, giúp người sử dụng theo dõi lượng nước tiêu thụ của từng hộ gia đình, căn hộ, phòng trọ hoặc từng khu vực.
• Hạn chế dòng nước chảy ngược: Van một chiều cho phép nước di chuyển theo hướng đã thiết kế và tự động đóng khi xuất hiện dòng chảy ngược. Điều này đặc biệt hữu ích trong những hệ thống có máy bơm, bồn chứa hoặc nhiều nhánh đường ống.
• Hỗ trợ bảo vệ đồng hồ nước: Việc kiểm soát dòng chảy giúp hạn chế những tác động bất thường do dòng nước đảo chiều, qua đó góp phần bảo vệ cơ cấu đo bên trong đồng hồ.
• Dễ dàng đóng ngắt hệ thống: Khi cụm có van khóa, người sử dụng có thể chủ động ngắt nước trước khi tháo đồng hồ hoặc kiểm tra van một chiều mà không nhất thiết phải ngừng toàn bộ hệ thống cấp nước.
• Thuận tiện cho bảo trì và thay thế: Rắc co hoặc mặt bích cho phép tháo rời đồng hồ và các thiết bị liên quan tương đối dễ dàng. Khi đồng hồ gặp sự cố, có thể tháo thiết bị để kiểm tra hoặc thay mới mà hạn chế phải cắt đường ống.
• Giảm thời gian thi công: Các thiết bị được bố trí thành một cụm giúp kỹ thuật viên dễ xác định vị trí, thứ tự lắp đặt và hướng dòng chảy, từ đó rút ngắn thời gian thi công.
• Tiết kiệm không gian lắp đặt: Các bộ phận được bố trí liên kết trên cùng một tuyến ống nên hệ thống có thể gọn gàng hơn so với việc bố trí nhiều thiết bị rời rạc.
• Hạn chế rò rỉ tại các mối nối: Khi sử dụng đúng loại rắc co, mặt bích và gioăng làm kín, các điểm kết nối trong cụm đồng hồ đo nước và van một chiều có thể được đảm bảo độ kín tốt hơn.
• Dễ kiểm tra tình trạng hoạt động: Người vận hành có thể quan sát chỉ số đồng hồ, kiểm tra van khóa, các mối nối và tình trạng rò rỉ để phát hiện bất thường trong quá trình sử dụng.
• Hỗ trợ phát hiện bất thường về lượng nước: Nếu đồng hồ vẫn ghi nhận lượng nước khi các thiết bị sử dụng nước đã đóng, người dùng có thể kiểm tra khả năng rò rỉ đường ống, van hoặc thiết bị sử dụng phía sau đồng hồ.
• Phù hợp với nhiều quy mô công trình: Cụm thiết bị có thể được thiết kế cho hộ gia đình, phòng trọ, chung cư, chung cư mini, trường học, bệnh viện, nhà máy, xưởng sản xuất và hệ thống cấp nước công nghiệp.
• Dễ quản lý nhiều điểm đo: Đối với các công trình có nhiều hộ hoặc nhiều khu vực sử dụng nước, mỗi vị trí có thể bố trí một cụm đồng hồ riêng, giúp việc theo dõi và quản lý lượng nước trở nên rõ ràng hơn.
• Có thể lựa chọn nhiều kích thước: Tùy đường kính đường ống và lưu lượng sử dụng, cụm có thể được thiết kế với nhiều kích thước như DN15, DN20, DN25, DN32, DN40, DN50 và các kích thước lớn hơn.
• Có thể tùy chỉnh theo yêu cầu hệ thống: Không phải mọi cụm đều có cấu tạo giống nhau. Tùy công trình, có thể thay đổi vị trí van khóa, van một chiều, kiểu kết nối ren hoặc mặt bích và loại đồng hồ sử dụng.

VI. Cụm đồng hồ nước và van một chiều được sử dụng ở đâu?

Cụm đồng hồ đo nước và van một chiều thường được ứng dụng trong nhiều hệ thống khác nhau:

• Hệ thống cấp nước hộ gia đình: Được sử dụng để đo lượng nước sử dụng cho từng hộ hoặc từng khu vực trong nhà.
• Nhà trọ, chung cư mini: Mỗi phòng hoặc căn hộ có thể được bố trí một cụm đồng hồ riêng nhằm thuận tiện cho việc theo dõi và phân bổ lượng nước sử dụng.
• Chung cư: Cụm đồng hồ có thể được sử dụng trong hệ thống phân phối nước đến từng căn hộ hoặc từng khu vực.
• Nhà máy, xưởng sản xuất: Thiết bị giúp theo dõi lượng nước sử dụng cho sản xuất, vệ sinh, làm mát hoặc các hệ thống phụ trợ.
• Hệ thống cấp nước công trình: Có thể sử dụng trong các công trình xây dựng, tòa nhà, trường học, bệnh viện và khu thương mại.

VII. Vì sao nên sử dụng cụm đồng hồ đo nước và van một chiều thay vì lắp riêng từng thiết bị?

Sử dụng cụm đồng hồ đo nước và van một chiều giúp các thiết bị được bố trí đồng bộ, thuận tiện cho quá trình lắp đặt, vận hành và bảo trì. Một số ưu điểm nổi bật:

• Đồng bộ thiết bị: Đồng hồ, van khóa, van một chiều, rắc co/mặt bích và gioăng được lựa chọn phù hợp về kích thước và kiểu kết nối.
• Dễ lắp đặt: Cụm được thiết kế sẵn giúp giảm thời gian thi công và hạn chế sai sót khi kết nối với đường ống.
• Kiểm soát dòng chảy: Van một chiều giúp hạn chế nước chảy ngược, duy trì hướng dòng chảy theo thiết kế.
• Đo lượng nước thuận tiện: Đồng hồ ghi nhận lượng nước đi qua, hỗ trợ quản lý mức tiêu thụ tại từng hộ hoặc khu vực.
• Dễ bảo trì: Van khóa giúp cô lập cụm khi cần kiểm tra, sửa chữa hoặc thay đồng hồ.
• Tháo lắp nhanh: Rắc co hoặc mặt bích giúp tháo thiết bị mà không cần cắt lại toàn bộ đường ống.
• Hệ thống gọn gàng: Các bộ phận được bố trí khoa học, tiết kiệm không gian và dễ kiểm tra.
• Dễ quản lý nhiều điểm đo: Phù hợp với nhà trọ, chung cư, chung cư mini, nhà máy và các công trình có nhiều đồng hồ.
• Linh hoạt lựa chọn: Có thể thiết kế theo kích thước DN, lưu lượng, áp suất, vật liệu và kiểu kết nối của từng hệ thống.

VIII. Địa chỉ cung cấp cụm đồng hồ đo nước và van một chiều uy tín 2026

Khi mua cụm đồng hồ đo nước và van một chiều, người dùng nên lựa chọn đơn vị cung cấp thiết bị có thông số kỹ thuật rõ ràng, nguồn gốc sản phẩm minh bạch và có khả năng tư vấn đúng theo đường kính, lưu lượng và áp suất của hệ thống.

CÔNG TY TNHH THIẾT BỊ ĐIỆN TS là đơn vị cung cấp các thiết bị đo lường và phụ kiện đường ống, trong đó có đồng hồ đo nước, van một chiều và các phụ kiện phục vụ hệ thống cấp nước.

Khi liên hệ mua hàng, quý khách nên cung cấp trước các thông tin như:

• Kích thước đường ống.
• Lưu lượng nước dự kiến.
• Áp suất làm việc.
• Kiểu kết nối ren hoặc mặt bích.
• Môi trường sử dụng.
• Số lượng cụm cần lắp đặt.

Những thông tin này giúp THIẾT BỊ ĐIẾN TS có thể tư vấn, giúp quý khách lựa chọn cụm đồng hồ đo nước và van một chiều phù hợp hơn với yêu cầu thực tế.
