ToggleI. Giới thiệu mặt bích là gì?
Mặt bích là các chi tiết phẳng, thường có hình dạng đồng đều như hình tròn, hình vuông hoặc oval, được đục lỗ và sử dụng để kết nối với các bộ phận khác thông qua việc sử dụng bulong. Chúng được sử dụng rộng rãi trong việc kết nối đường ống và các thiết bị trong hệ thống chuyển tải nước, chất lỏng, chất khí và gas.
Có nhiều loại mặt bích được sử dụng trong các ứng dụng khác nhau, và mỗi loại thường có công dụng cụ thể phù hợp với mục đích sử dụng. Các loại phổ biến của mặt bích bao gồm mặt bích tiêu chuẩn ANSI, mặt bích tiêu chuẩn DIN, mặt bích tiêu chuẩn JIS, và nhiều loại khác nữa.
Như vậy, mặt bích không chỉ đơn thuần là các chi tiết cơ khí mà còn đóng vai trò quan trọng trong việc xây dựng và duy trì hệ thống cung cấp nước và khí.

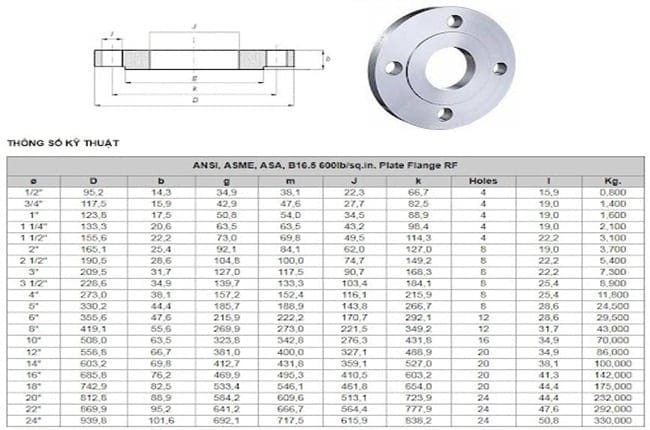

II. Thông số kĩ thuật của mặt bích
Thông số kỹ thuật của mặt bích
Kích cỡ: DN15 – DN2000
Vật liệu cấu tạo: Inox, gang, thép, nhựa, đồng…
Áp lực: PN6, PN10, PN16, PN25, PN40…PN60…
Nhiệt độ làm việc: -5℃ – 250℃
Môi trường sử dụng: Nước đa dụng, khí, hơi, xăng, dầu, hóa chất…
Dạng mặt bích: Mặt bích mù, bích rỗng, bích cổ hàn, cổ lồng, hàn trượt, bích ren…
Tiêu chuẩn mặt bích: ANSI, DIN, BS, JIS
Bảo hành: 12 tháng đổi trả nếu có lỗi do nhà máy sản xuất
Giấy tờ, chứng chỉ: CO~CQ đầy đủ
Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc và các nước Châu Âu…
III. Phân loại mặt bích thông dụng hiện nay

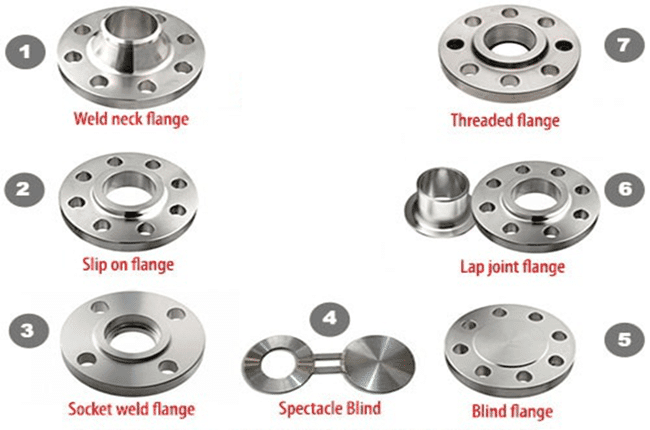

1. Phân loại mặt bích theo dạng kết nối
Mặt bích hàn trượt (Slip-On Flange – SO)
- Mặt bích hàn trượt được thiết kế để trượt vào đầu của ống và được gắn kết bằng hàn mặt ngoài và mặt trong.
- Thường có đường kính trong lớn hơn một chút so với đường kính ngoài của ống để cho phép mặt bích trượt trên ống.
Mặt bích ren (Threaded Flange – TF)
- Mặt bích ren được gắn kết với đường ống bằng kết nối ren, với mặt bích là ren trong và ống là ren ngoài.
- Thường được sử dụng trong các ứng dụng có đường ống có kích thước nhỏ và trong các khu vực hạn chế không gian hàn.
Mặt bích cổ lỏng (Lap Joint Flange – LJ)
- Mặt bích cổ lỏng được sử dụng cùng với một đoạn ống ngắn gọi là Stub End, giúp điều chỉnh hướng ống khi lắp đặt.
- Mặt bích có thể trượt trên đường ống và xoay quanh Stub End.
Mặt bích cổ hàn (Welding Neck Flange – WN)
- Mặt bích có cổ thiết kế cao để hàn với đầu ống hoặc phụ kiện bằng phương pháp hàn chữ V.
- Giúp hạn chế tối ưu hiện tượng tập trung áp suất và thích hợp cho các ứng dụng có yêu cầu cao về độ bền.
Mặt bích mù (Blind Flange – BF)
- Mặt bích mù không có lỗ ở giữa và thường được sử dụng để đóng kín các đầu ống tạm thời hoặc cuối đường ống.
- Dễ dàng tháo lắp trở lại để nối tiếp ống hoặc các loại van nước.
Mặt bích bọc đúc (Socket Weld Flange – SW)
- Mặt bích được gắn kết với đường ống bằng mối hàn ở một phía, thường được sử dụng cho đường ống có kích thước nhỏ và áp lực thấp.

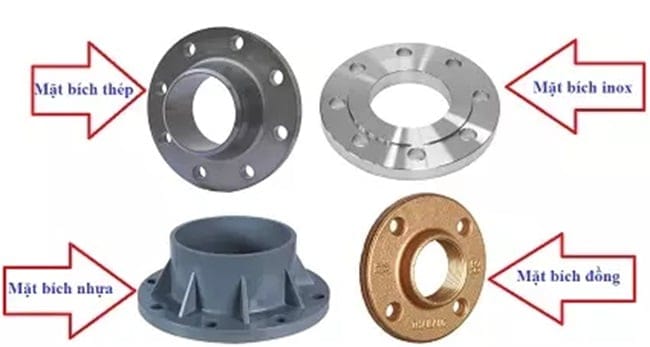

2. Phân loại mặt bích theo chất liệu cấu tạo
Dưới đây là phân loại mặt bích theo vật liệu cấu tạo:
Mặt bích nhựa
- Mặt bích được chế tạo từ nhựa có đặc tính cách điện tốt và kháng hóa chất.
- Thường được sử dụng trong các ứng dụng yêu cầu tính chất cách điện cao và không gặp phải môi trường làm việc cực đoan.
Mặt bích gang
- Mặt bích được làm từ gang, có đặc tính chịu nhiệt và chống ăn mòn tốt.
- Thường được sử dụng trong các ứng dụng nơi có môi trường làm việc cực đoan, như trong hệ thống cấp nước và hệ thống chịu áp lực cao.
Mặt bích thép
- Mặt bích được chế tạo từ thép, có đặc tính cơ học và cơ khí tốt, độ bền cao.
- Thường được sử dụng trong nhiều ứng dụng công nghiệp, bao gồm cả trong xây dựng và lắp đặt hệ thống đường ống công nghiệp.
Mặt bích đồng
- Mặt bích được làm từ đồng, có đặc tính chống ăn mòn và dẫn điện tốt.
- Thường được sử dụng trong các ứng dụng yêu cầu tính chất dẫn điện và chống ăn mòn cao, như trong hệ thống cấp nước và hệ thống dẫn dòng điện.
3. Phân loại mặt bích theo tiêu chuẩn lắp đặt
- Tiêu chuẩn mặt bích BS: Theo tiêu chuẩn của Anh Quốc (British Standard), thường được sử dụng trong ngành công nghiệp cấp nước và dầu khí.
- Tiêu chuẩn mặt bích ANSI: Theo tiêu chuẩn của Hiệp hội Tiêu chuẩn Quốc gia Mỹ (American National Standards Institute), phổ biến trong ngành công nghiệp Mỹ và nhiều quốc gia khác.
- Tiêu chuẩn mặt bích JIS: Theo tiêu chuẩn của Nhật Bản (Japanese Industrial Standards), thường được sử dụng trong ngành công nghiệp của Nhật Bản và các quốc gia châu Á.
- Tiêu chuẩn mặt bích DIN: Theo tiêu chuẩn của Đức (Deutsches Institut für Normung), được sử dụng rộng rãi trong ngành công nghiệp của châu Âu và các quốc gia khác trên thế giới.
4. Phân loại tiêu chuẩn mặt bích theo áp lực
- Mặt bích 5K, 10K, 16K, 20K: Các tiêu chuẩn áp lực khác nhau, thường được quy định bởi các tiêu chuẩn như JIS, ANSI hoặc DIN, phù hợp với các ứng dụng và yêu cầu về áp lực của hệ thống đường ống.
5. Phân loại mặt bích theo bề mặt
- Mặt bích phẳng (Flat Face – FF): Mặt bích phẳng được gia công phẳng trên bề mặt tiếp xúc, thích hợp cho các ứng dụng có áp lực thấp đến trung bình.
- Mặt lồi (Raised Face – RF): Mặt bích lồi có một mặt gia công lồi, giúp tăng độ kín khít khi được kẹp giữa hai mặt bích, thường được sử dụng trong các ứng dụng có áp lực cao.
- Nối vòng (Ring Joint – RTJ): Mặt bích có khe cắm để chứa một vòng đệm làm kín, thường được sử dụng trong các ứng dụng có áp lực và nhiệt độ cực đoan.
- Lưỡi và rãnh (Tongue and Groove – T và G): Mặt bích có rãnh và lưỡi trên bề mặt tiếp xúc, giúp tăng độ kín khít và chống trượt, thích hợp cho các ứng dụng có áp lực cao.
- Male và Female: Mặt bích có thiết kế male (đực) và female (cái) để khớp với nhau, giúp tăng độ kín khít và dễ dàng lắp đặt.
IV. Các loại chất liệu cấu tạo của mặt bích
Các loại chất liệu cấu tạo của mặt bích có thể khá đa dạng và phụ thuộc vào yêu cầu và điều kiện sử dụng của từng ứng dụng cụ thể. Dưới đây là một số chất liệu phổ biến được sử dụng trong cấu tạo mặt bích:
- Thép: Thép là một chất liệu phổ biến và được sử dụng rộng rãi trong cấu tạo mặt bích. Có nhiều loại thép khác nhau như thép carbon, thép không gỉ (inox), thép hợp kim, v.v.
- Inox: Inox, hay thép không gỉ, là một chất liệu chịu được ăn mòn và oxi hóa tốt. Inox thường được sử dụng trong các ứng dụng yêu cầu tính năng chống ăn mòn cao như trong ngành hóa chất, dầu khí, thực phẩm, v.v.
- Đồng: Đồng là một chất liệu dẻo và dễ gia công. Mặt bích được làm từ đồng thường có tính năng dẫn nhiệt tốt và chống ăn mòn. Đồng thường được sử dụng trong các ứng dụng liên quan đến nước và các hệ thống lọc nước
- Gang: Gang là một chất liệu có độ bền cao và khả năng chống ăn mòn tốt. Mặt bích được làm từ gang thường được sử dụng trong các ứng dụng công nghiệp như đường ống cấp thoát nước, hệ thống cấp nhiệt, v.v.
- Nhựa: Nhựa là một chất liệu nhẹ, dễ gia công và có tính năng chống ăn mòn. Mặt bích được làm từ nhựa thường được sử dụng trong các ứng dụng không yêu cầu tính năng chịu áp lực cao như trong hệ thống cấp thoát nước, hệ thống xử lý nước thải, v.v.
Các chất liệu cấu tạo của mặt bích có thể được lựa chọn dựa trên yêu cầu về tính chất vật liệu, tính năng chống ăn mòn, áp lực và nhiệt độ làm việc, cũng như các yêu cầu khác của ứng dụng cụ thể.

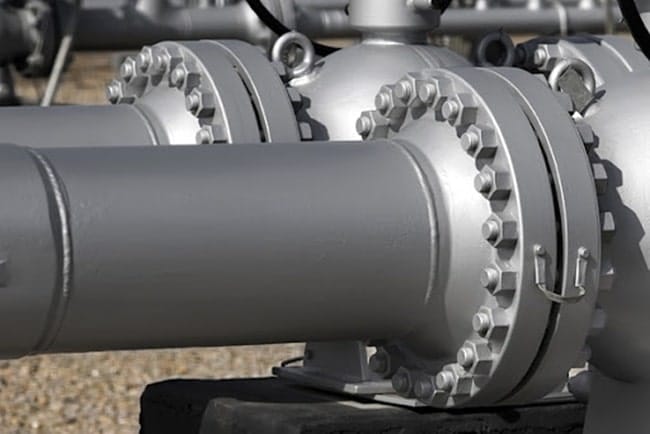

V. Ứng dụng của mặt bích
Kết nối đường ống: Mặt bích được sử dụng để kết nối các đoạn đường ống với nhau, tạo thành một hệ thống liên kết chắc chắn cho việc truyền tải chất lỏng, khí, hoặc hơi trong các ngành công nghiệp như dầu khí, hóa chất, và cấp nước.
Lắp đặt thiết bị: Mặt bích cũng được sử dụng để gắn các thiết bị như bơm, van, và máy móc khác vào hệ thống đường ống. Việc này giúp dễ dàng tháo lắp và bảo trì các thiết bị khi cần thiết.
Đóng góp vào việc kiểm soát áp lực và dòng chảy: Mặt bích được thiết kế để chịu được áp lực và nhiệt độ cao trong các hệ thống đường ống, giúp kiểm soát áp suất và dòng chảy của chất lỏng hoặc khí đi qua.
Tạo độ kín khít: Các loại mặt bích như mặt lồi (RF) hoặc nối vòng (RTJ) được thiết kế để tạo ra độ kín khít tốt giữa các phần của hệ thống đường ống, giảm thiểu rủi ro rò rỉ và mất mát.
Ứng dụng trong xây dựng: Ngoài các ứng dụng công nghiệp, mặt bích cũng được sử dụng trong xây dựng để kết nối các bộ phận khác nhau của hệ thống cấp nước và hệ thống HVAC (Hệ thống Thông gió, Sưởi ấm, và Điều hòa không khí).
VI. báo giá sản phẩm Mặt bích
ThietbidienTS.com chuyên cung cấp các sản phẩm mặt bich đươc nhập khẩu chính hãng, giá cả tốt nhất trên thị trường. Cung cấp đầy đủ giấy tờ CO, CQ
Liên hệ ngay với chúng tôi qua Hotline: 0823181218, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
