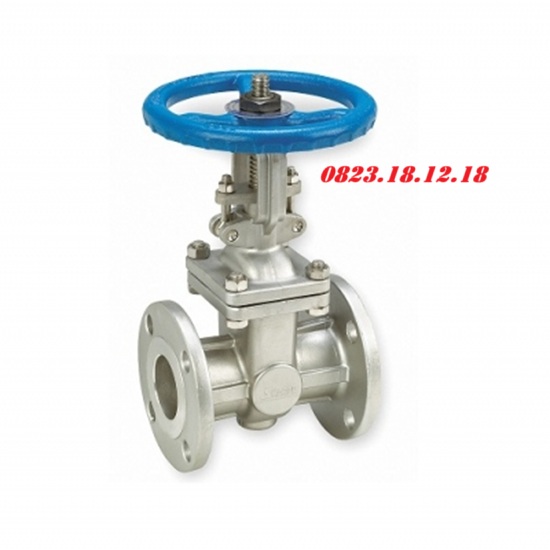

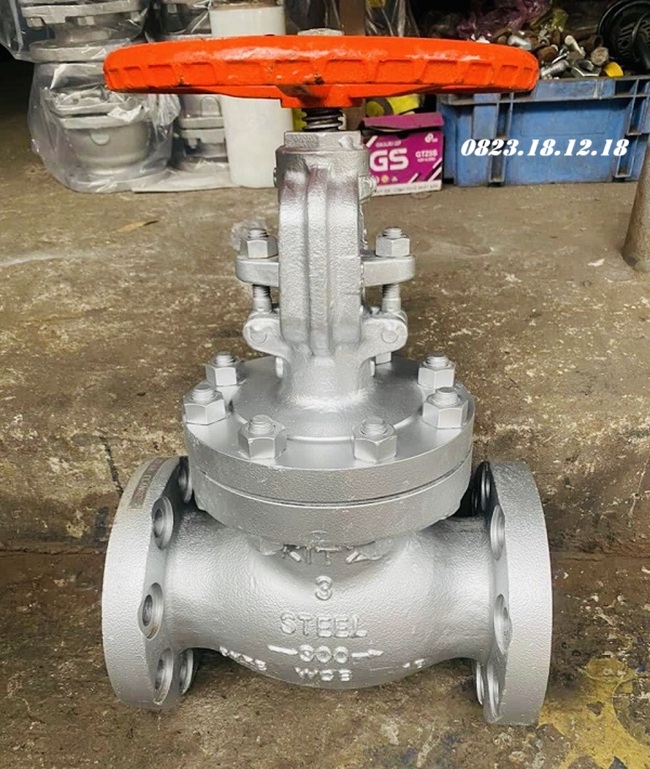

Van cổng mặt bích tiêu chuẩn ANSI

I. Van cổng mặt bích tiêu chuẩn ANSI là gì?

Van cổng mặt bích tiêu chuẩn ANSI là loại van công nghiệp được thiết kế theo tiêu chuẩn ANSI (American National Standards Institute), đảm bảo khả năng hoạt động trong môi trường áp suất và nhiệt độ cao. Van có kết nối mặt bích chắc chắn, giúp lắp đặt dễ dàng và đảm bảo độ kín khít tuyệt đối trong hệ thống đường ống.

Van cổng lắp bích theo tiêu chuẩn ANSI hoạt động theo cơ chế nâng – hạ cánh cổng (gate) để kiểm soát dòng chảy, phù hợp cho các ứng dụng cần đóng/mở hoàn toàn chứ không dùng để điều tiết lưu lượng. Van cổng ANSI thường được chế tạo từ gang, thép, inox, có thể chịu áp suất từ class 150, 300, 600, 900, 1500, 2500, ứng dụng rộng rãi trong các ngành dầu khí, hóa chất, nhiệt điện, cấp thoát nước, hơi nóng, khí nén và công nghiệp nặng.

Hiện nay, Công Ty TNHH THIẾT BỊ ĐIỆN TS đang cung cấp các dòng van cổng mặt bích tiêu chuẩn ANSI chính hãng, Class 150, Class 300, Class 600…; được nhập khẩu chính hãng từ các nước uy tín như Đài Loan, Hàn Quốc, Trung Quốc,…; cam kết đầy đủ giấy tờ CO CQ, bảo hành lên đến 12 tháng.

II. Thông số kỹ thuật của van cổng mặt bích tiêu chuẩn ANSI

Thông số kỹ thuật:

• Kích thước: DN50 – DN1200
• Vật liệu thân van: Gang cầu, thép carbon (WCB, A105), thép không gỉ (SS304, SS316)
• Vật liệu đĩa van: Thép không gỉ SS304, SS316 hoặc thép hợp kim chống ăn mòn
• Vật liệu gioăng làm kín: EPDM, PTFE, Graphite, Metal Seat
• ANSI Class 150: ~ PN20 (~20 bar)
• ANSI Class 300: ~ PN50 (~50 bar)
• ANSI Class 600: ~ PN100 (~100 bar)
• ANSI Class 900: ~ PN150 (~150 bar)
• ANSI Class 1500: ~ PN250 (~250 bar)
• ANSI Class 2500: ~ PN420 (~420 bar)
• Nhiệt độ làm việc: -40°C đến 600°C
• Kết nối: Mặt bích tiêu chuẩn ANSI B16.5 (RF, FF, RTJ)
• Cơ chế vận hành: Tay quay, vô lăng, điều khiển điện, điều khiển khí nén
• Ứng dụng: Nước, dầu, khí nén, hơi nóng, hóa chất, xăng dầu, hệ thống PCCC,…
• Xuất xứ: Korea, China, Taiwan,…
• Bảo hành 12 tháng, đầy đủ giấy tờ CO CQ

III. Cấu tạo và nguyên lý hoạt động của van cổng mặt bích tiêu chuẩn ANSI

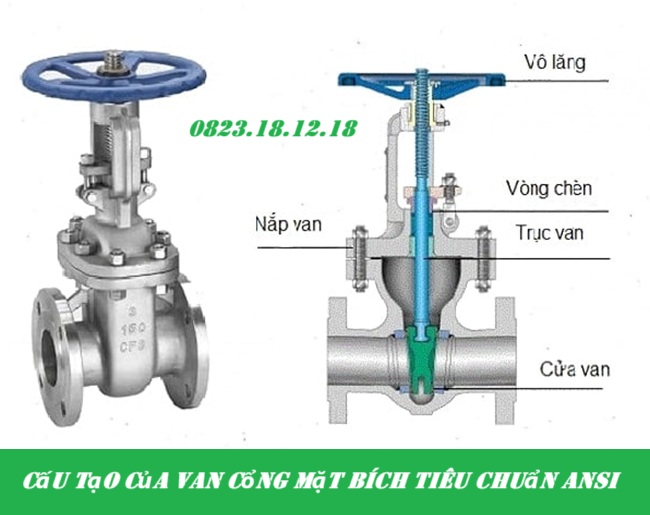

1. Cấu tạo của van cổng mặt bích tiêu chuẩn ANSI

Van cổng lắp bích tiêu chuẩn ANSI bao gồm nhiều bộ phận quan trọng:

• Thân van: là bộ phận chính, thường được chế tạo từ gang cầu, thép carbon (WCB, A105) hoặc thép không gỉ (SS304, SS316), giúp chịu lực tốt và bảo vệ các chi tiết bên trong.
• Cửa van: có nhiệm vụ đóng/mở dòng chảy. Cửa van được làm từ thép không gỉ hoặc thép hợp kim, thiết kế dạng cổng song song hoặc cổng wedge gate, đảm bảo kín khít khi đóng.
• Trục van: kết nối giữa cửa van và bộ điều khiển
• Nắp van: được gắn chặt vào thân van bằng bulong hoặc hàn kín, giúp bảo vệ các chi tiết bên trong và hỗ trợ bảo trì dễ dàng.
• Gioăng làm kín: được làm từ Graphite, PTFE hoặc EPDM, giúp ngăn rò rỉ lưu chất ra bên ngoài, đảm bảo hệ thống hoạt động an toàn.

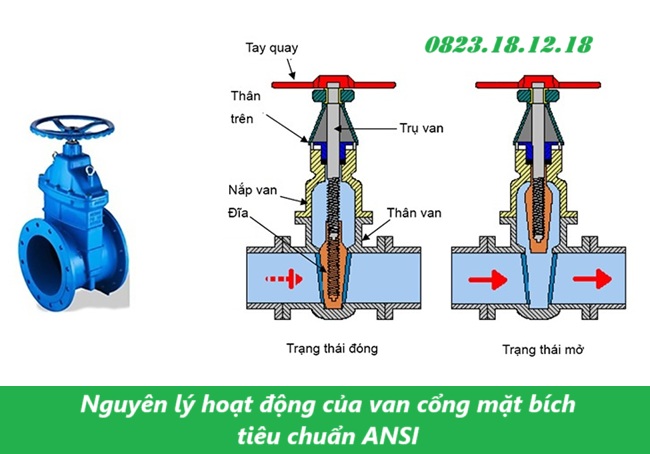

2. Nguyên lý hoạt động của van cổng mặt bích tiêu chuẩn ANSI

Van cổng mặt bích tiêu chuẩn ANSI hoạt động theo cơ chế nâng – hạ cửa van để đóng/mở dòng chảy trong đường ống. Khi van ở trạng thái mở, cửa van được nâng hoàn toàn lên trên, tạo ra một lối đi thông suốt giúp chất lỏng hoặc khí lưu thông mà không gây cản trở, giảm tối đa tổn thất áp suất. Khi cần đóng van, người vận hành sẽ xoay tay quay hoặc kích hoạt bộ điều khiển điện, khí nén để trục van hạ xuống, ép cửa van xuống hoàn toàn và ngăn chặn dòng chảy.

IV. Catalogue van cổng mặt bích tiêu chuẩn ANSI

V. Một số loại van cổng mặt bích tiêu chuẩn ANSI phổ biến

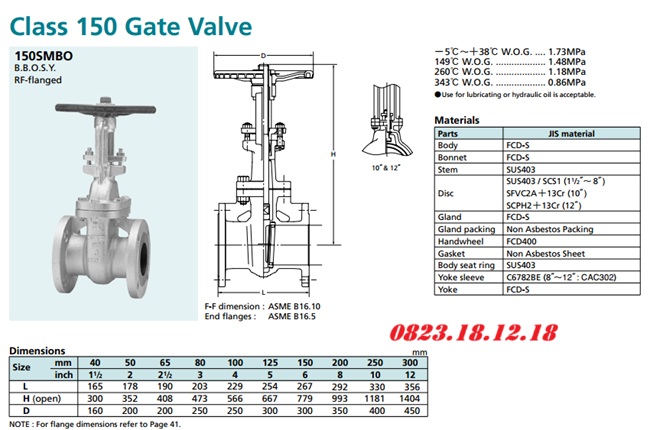

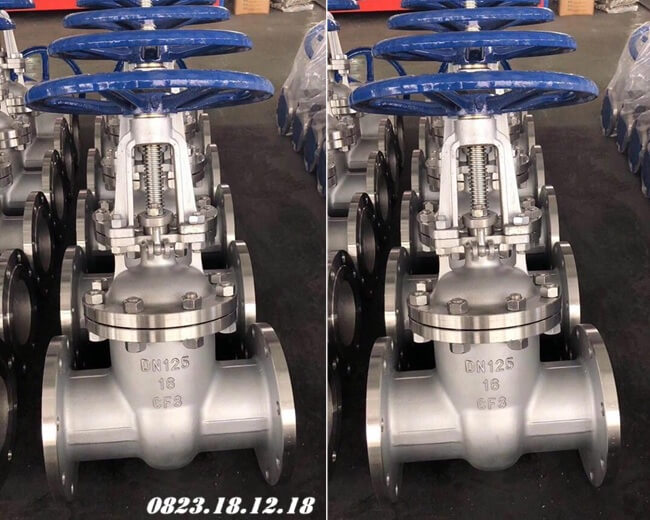

1. Van cổng inox mặt bích tiêu chuẩn ANSI

Thông số kỹ thuật:

• Size: DN50 – DN600
• Vật liệu thân van: Inox 304, Inox 316, Inox 316L
• Vật liệu cánh van: Inox 304, Inox 316 hoặc thép hợp kim chống ăn mòn
• Vật liệu trục van: Inox 304, Inox 316 chống gỉ sét, chịu lực tốt
• Gioăng làm kín: PTFE, Graphite, EPDM
• Áp suất làm việc: ANSI Class 150, Class 300, 600…
• Nhiệt độ làm việc: -40°C đến 600°C
• Kết nối: Mặt bích tiêu chuẩn ANSI B16.5 (RF, FF, RTJ)
• Cơ chế vận hành: Tay quay, vô lăng, điều khiển điện, điều khiển khí nén
• Môi trường làm việc: Nước, dầu, khí nén, hơi nóng, hóa chất, thực phẩm, dược phẩm,…
• Xuất xứ: Korea, China, Taiwan,…
• Bảo hành 12 tháng, đầy đủ giấy tờ CO CQ

2. Van cổng gang mặt bích tiêu chuẩn ANSI

Thông số kỹ thuật:

• Size: DN50 – DN1200
• Vật liệu thân van: Gang cầu (Ductile Iron), gang xám (Cast Iron)
• Vật liệu đĩa van: Gang cầu, gang xám hoặc thép không gỉ (SS304, SS316)
• Vật liệu trục van: Thép không gỉ SS304, SS316 hoặc thép hợp kim chống gỉ
• Gioăng làm kín: EPDM, NBR, PTFE, Graphite
• Áp suất làm việc: Class 150 (PN20), Class 300 (PN50), Class 600 (PN100)
• Nhiệt độ làm việc: -10°C đến 200°C
• Kết nối: Mặt bích tiêu chuẩn ANSI B16.1 hoặc ANSI B16.5
• Cơ chế vận hành: Tay quay, vô lăng, điều khiển điện, điều khiển khí nén
• Môi trường làm việc: Nước sạch, nước thải, hệ thống PCCC, HVAC, hệ thống cấp thoát nước, dầu nhẹ,…
• Xuất xứ: Korea, China, Taiwan,…
• Bảo hành 12 tháng, đầy đủ giấy tờ CO CQ

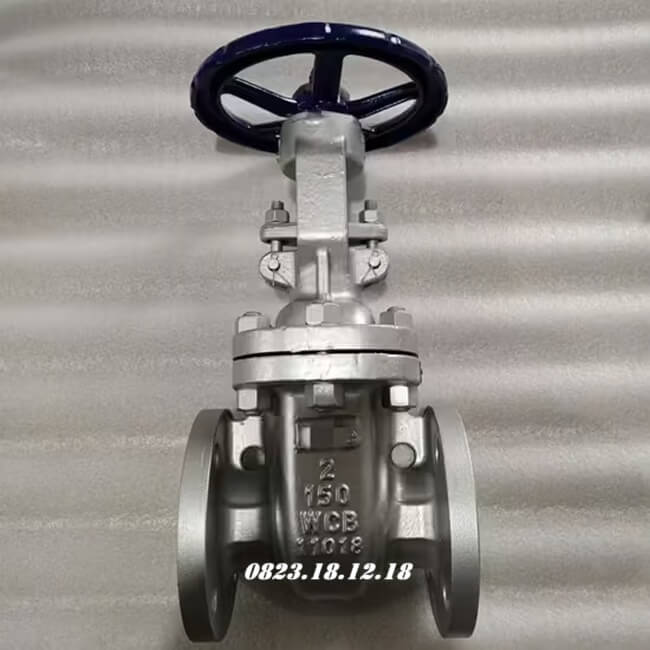

3. Van cổng thép mặt bích tiêu chuẩn ANSI

Thông số kỹ thuật:

• Kích thước: DN50 – DN1200
• Vật liệu thân van: Thép carbon (WCB, A105), thép hợp kim (WC6, WC9), thép không gỉ (SS304, SS316)
• Vật liệu đĩa van: Thép không gỉ SS304, SS316 hoặc thép hợp kim chống ăn mòn
• Vật liệu trục van: Thép hợp kim hoặc inox chống gỉ
• Gioăng làm kín: Graphite, PTFE, Metal Seat
• Áp suất làm việc: ANSI Class 150, Class 300… 2500
• Nhiệt độ làm việc: 600°C
• Kết nối: Mặt bích tiêu chuẩn ANSI
• Cơ chế vận hành: Tay quay, vô lăng, điều khiển điện, điều khiển khí nén
• Ứng dụng: Dầu khí, hóa chất, nhiệt điện, hơi nóng, khí nén, xăng dầu, hệ thống cấp thoát nước công nghiệp,…
• Xuất xứ: Korea, China, Taiwan,…
• Bảo hành 12 tháng, đầy đủ giấy tờ CO CQ

VI. Ưu điểm và nhược điểm của van cổng mặt bích tiêu chuẩn ANSI

1. Ưu điểm của van cổng mặt bích tiêu chuẩn ANSI

• Ưu điểm khả năng chịu áp suất cao
• Ưu điểm đóng/mở hoàn toàn, giảm tổn thất áp suất
• Ưu điểm kết nối mặt bích chắc chắn, dễ lắp đặt
• Ưu điểm vật liệu đa dạng, phù hợp nhiều môi trường
• Ưu điểm tuổi thọ cao, ít bảo trì
• Ưu điểm bộ điều khiển vận hành đa dạng

2. Nhược điểm của van cổng mặt bích tiêu chuẩn ANSI

• Thời gian đóng/mở chậm
• Không thích hợp để điều tiết lưu lượng
• Kích thước lớn, trọng lượng nặng

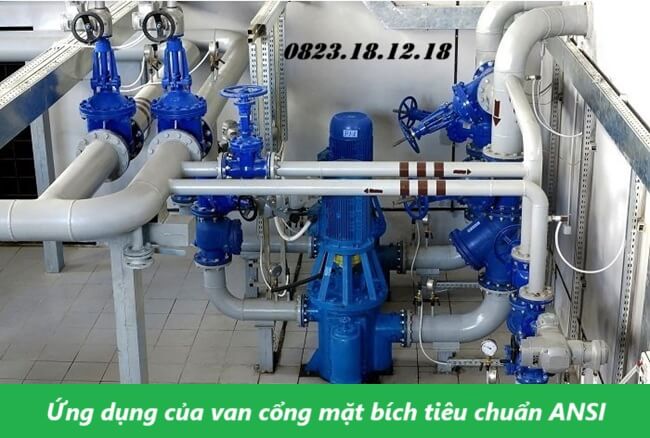

VII. Ứng dụng của van cổng mặt bích tiêu chuẩn ANSI

Các ứng dụng của van cổng lắp bích tiêu chuẩn ANSI:

• Ứng dụng trong ngành dầu khí và hóa chất: Được sử dụng rộng rãi trong các hệ thống dẫn dầu, khí đốt, hóa chất lỏng nhờ khả năng chịu áp suất cao, chống ăn mòn và độ kín khít tốt.
• Ứng dụng trong hệ thống hơi nóng, hơi nước và nước làm mát: giúp kiểm soát dòng chảy hiệu quả trong môi trường nhiệt độ cao.
• Ứng dụng trong hệ thống cấp thoát nước: dùng trong cấp nước sạch, xử lý nước thải, hệ thống thoát nước công nghiệp và dân dụng do thiết kế bền bỉ và khả năng vận hành ổn định.
• Ứng dụng trong ngành công nghiệp đóng tàu: Sử dụng trong hệ thống dẫn nước biển, dầu bôi trơn và nhiên liệu trên tàu thủy, đảm bảo hoạt động ổn định trong điều kiện môi trường khắc nghiệt.
• Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trong các hệ thống bơm nước cứu hỏa, đảm bảo khả năng cấp nước nhanh chóng khi có sự cố cháy nổ.
• Ứng dụng trong ngành thực phẩm và dược phẩm: được sử dụng trong dây chuyền sản xuất thực phẩm, nước giải khát và dược phẩm nhờ vật liệu inox chống ăn mòn, đảm bảo vệ sinh an toàn thực phẩm.
• Ứng dụng trong nhà máy sản xuất xi măng, luyện kim: trong hệ thống vận chuyển bột khô, khí nén, hóa chất và nước làm mát, chịu được môi trường làm việc có bụi và nhiệt độ cao.

VIII. Báo giá sản phẩm van cổng mặt bích tiêu chuẩn ANSI

Công ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi là đơn vị uy tín chuyên cung cấp van cổng mặt bích tiêu chuẩn ANSI với đa dạng kích thước, chất liệu gang, thép, inox, đáp ứng các tiêu chuẩn ANSI Class 150 – 2500. Sản phẩm có độ bền cao, chịu áp suất lớn, phù hợp với nhiều ngành công nghiệp như dầu khí, hóa chất, nhiệt điện, cấp thoát nước, PCCC.

Chúng tôi cam kết cung cấp sản phẩm chính hãng, giá tốt nhất, hỗ trợ báo giá nhanh chóng theo yêu cầu. Vui lòng liên hệ để nhận bảng giá chi tiết và ưu đãi tốt nhất, qua:
