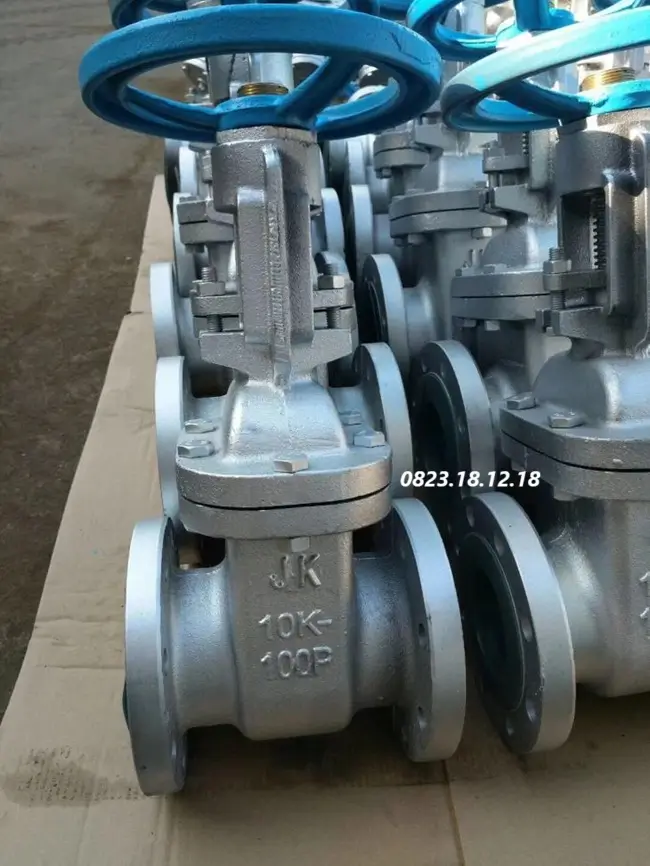

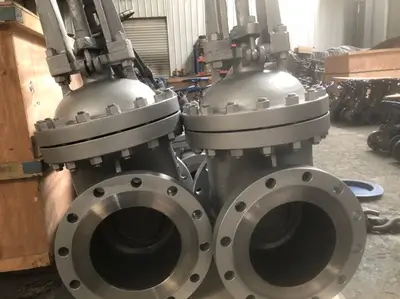

Van cổng mặt bích JIS 10K

1. VAN CỔNG MẶT BÍCH JIS 10K LÀ GÌ?

Van cổng mặt bích JIS 10K là loại van được thiết kế để đóng hoặc mở dòng chảy trong hệ thống đường ống bằng cách nâng hạ cánh van theo phương thẳng đứng. Van có hai đầu kết nối dạng mặt bích, được gia công theo tiêu chuẩn JIS 10K của Nhật Bản – tương đương với áp suất làm việc khoảng 10 bar.

Với thiết kế chắc chắn, kết nối bích dễ lắp đặt và độ kín cao, van cổng mặt bích tiêu chuẩn JIS 10K được sử dụng phổ biến trong các hệ thống cấp thoát nước, PCCC, xử lý nước thải và công nghiệp. Tùy theo ứng dụng, van có thể được chế tạo từ gang, thép, hoặc inox để đáp ứng yêu cầu về nhiệt độ, áp lực và môi trường làm việc.

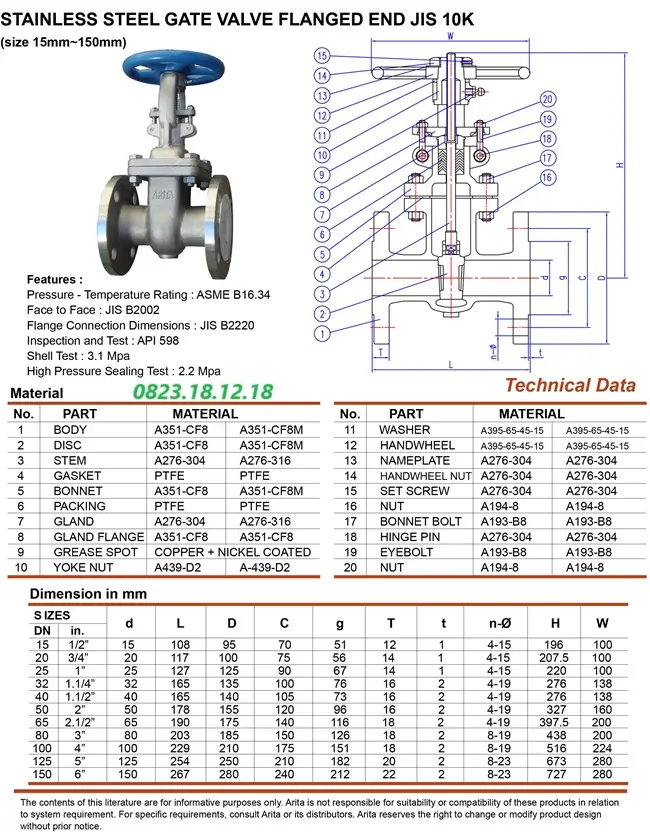

2. THÔNG SỐ KỸ THUẬT CỦA VAN CỔNG MẶT BÍCH JIS 10K

THÔNG SỐ:

• Kiểu kết nối: Mặt bích tiêu chuẩn JIS 10K (Nhật Bản)
• Vật liệu thân van: Gang, gang dẻo, thép, inox 304/316
• Áp suất làm việc: 10K = ~10 kgf/cm² = 10 bar
• Nhiệt độ làm việc: -10°C đến ~200°C
• Kích cỡ phổ biến: DN50 – DN600
• Cánh van (đĩa van): Gang, thép, inox,…
• Gioăng làm kín: EPDM, NBR hoặc PTFE
• Ty van: Ty nổi hoặc ty chìm
• Tiêu chuẩn bích: JIS B2220 – 10K
• Môi trường làm việc: Nước sạch, nước thải, dầu, khí nén, hơi, hóa chất nhẹ…
• Bảo hành 12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ CỦA VAN CỔNG MẶT BÍCH JIS 10K

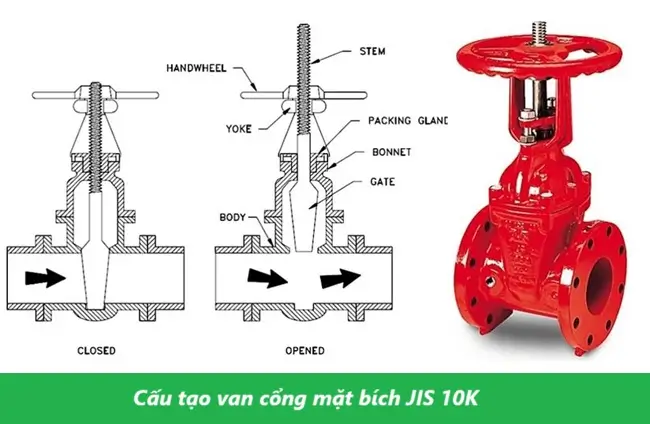

3.1 Cấu tạo của van cổng mặt bích JIS 10K

Van cổng mặt bích JIS 10K có cấu tạo đơn giản, gồm:

• Thân van (Body): Là phần vỏ ngoài bao bọc toàn bộ van, được đúc từ gang, gang dẻo, thép hoặc inox, có hai đầu mặt bích gia công theo tiêu chuẩn JIS 10K để lắp vào đường ống.
• Nắp van: Gắn trên thân van, có thể tháo rời để bảo trì, bảo dưỡng các chi tiết bên trong như trục, đĩa van…
• Đĩa van: Là cánh van dạng trượt lên xuống theo phương thẳng đứng để đóng/mở dòng chảy. Thường làm từ gang, thép, inox và có thể được phủ cao su để tăng độ kín.
• Ty van: Là trục truyền động giữa tay quay và đĩa van. Có thể là ty nổi (rising stem) hoặc ty chìm (non-rising stem).
• Tay quay: Thiết bị điều khiển đóng/mở van bằng lực tay. Khi xoay, ty van di chuyển, kéo hoặc hạ đĩa van.
• Gioăng làm kín: Làm bằng cao su EPDM, NBR hoặc PTFE, giúp ngăn rò rỉ giữa các bộ phận van hoặc giữa van với đường ống.
• Mặt bích: Hai đầu mặt bích được gia công theo tiêu chuẩn JIS B2220 – 10K, dùng để kết nối van với hệ thống đường ống bằng bu lông và gioăng.

3.2 Nguyên lý hoạt động của van cổng mặt bích JIS 10K

Van cổng mặt bích JIS 10K hoạt động theo nguyên lý nâng hạ đĩa van theo phương thẳng đứng. Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van được nâng lên, cho phép dòng chảy đi qua. Ngược lại, khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống, chặn dòng chảy và đóng kín van. Loại van này thích hợp để đóng/mở hoàn toàn, không dùng để điều tiết lưu lượng.

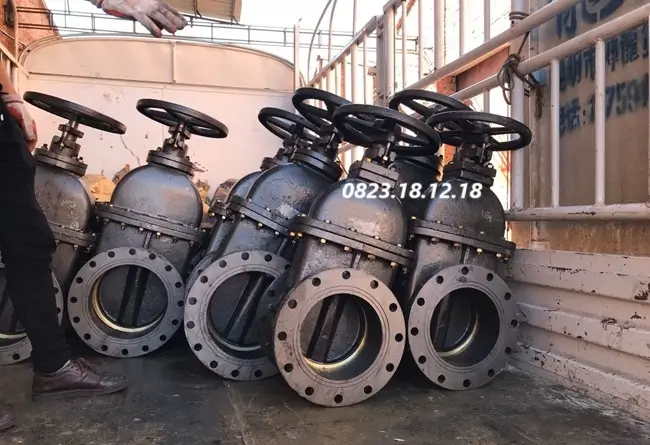

4. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM VAN CỔNG MẶT BÍCH JIS 10K CÔNG NGHIỆP

4.1 Ưu điểm của van cổng mặt bích JIS 10K

Những ưu điểm nổi bật của van cổng mặt bích JIS 10K trong thực tế sử dụng:

• Kín khít và chắc chắn: Kết nối mặt bích JIS 10K đảm bảo độ kín cao, ít rò rỉ, phù hợp với hệ thống áp suất trung bình (~10 bar).
• Lưu lượng lớn, tổn thất áp nhỏ: Khi mở hoàn toàn, đĩa van không cản trở dòng chảy, giúp lưu chất đi qua dễ dàng, giảm áp lực thất thoát.
• Đa dạng vật liệu: Có thể làm từ gang, thép, inox…, phù hợp với nhiều loại môi trường như nước, dầu, hơi, khí, nước thải…
• Lắp đặt, bảo trì thuận tiện: Kết nối mặt bích dễ tháo lắp và thay thế, thuận tiện trong bảo trì hoặc di dời hệ thống.
• Cấu tạo đơn giản, ít hỏng vặt, có thể hoạt động ổn định trong thời gian dài nếu được bảo dưỡng đúng cách.

4.2 Nhược điểm của van cổng mặt bích JIS 10K

• Van chỉ thích hợp để đóng/mở hoàn toàn. Nếu mở một phần để điều chỉnh lưu lượng như van bi inox tay gạt JIS 10K, đĩa van dễ bị mài mòn và rung động.
• Do cấu tạo dạng trượt theo trục đứng, van cổng (nhất là loại ty nổi) thường cao và dài, cần không gian lắp đặt rộng.

5. PHÂN LOẠI VAN CỔNG MẶT BÍCH JIS 10K PHỔ BIẾN

Các loại van cổng mặt bích JIS 10K phổ biến trên thị trường hiện nay, được phân loại theo kiểu ty, vật liệu và phương thức hoạt động:

5.1. Phân loại van cổng mặt bích JIS 10K theo cấu tạo ty van

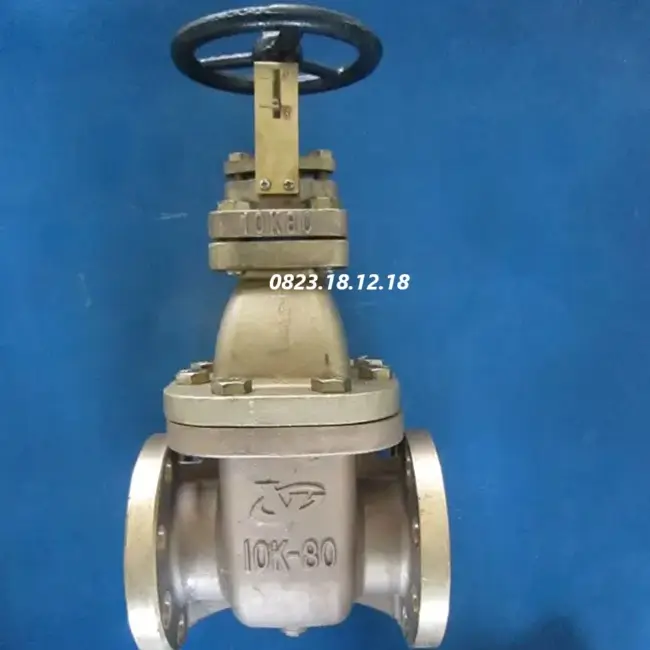

• Van cổng mặt bích JIS 10K ty nổi: Khi vận hành, ty van nâng lên rõ ràng giúp dễ nhận biết trạng thái đóng/mở. Thường dùng trong nhà máy, khu công nghiệp có không gian lắp đặt rộng.

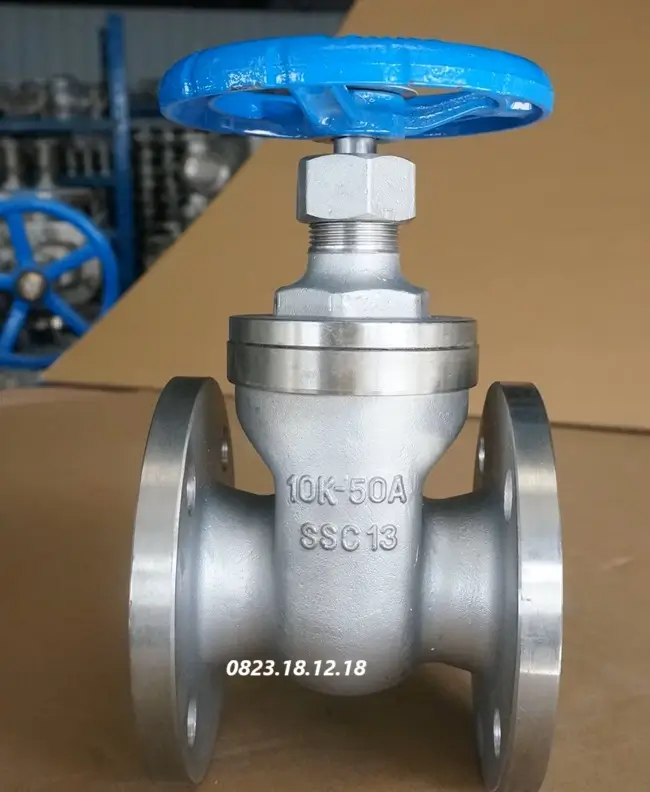

• Van cổng mặt bích JIS 10K ty chìm: Ty van không di chuyển lên xuống khi vận hành. Gọn gàng, phù hợp với không gian hẹp, hố van ngầm, hệ thống PCCC.

5.2 Phân loại van cổng mặt bích JIS 10K theo vật liệu chế tạo:

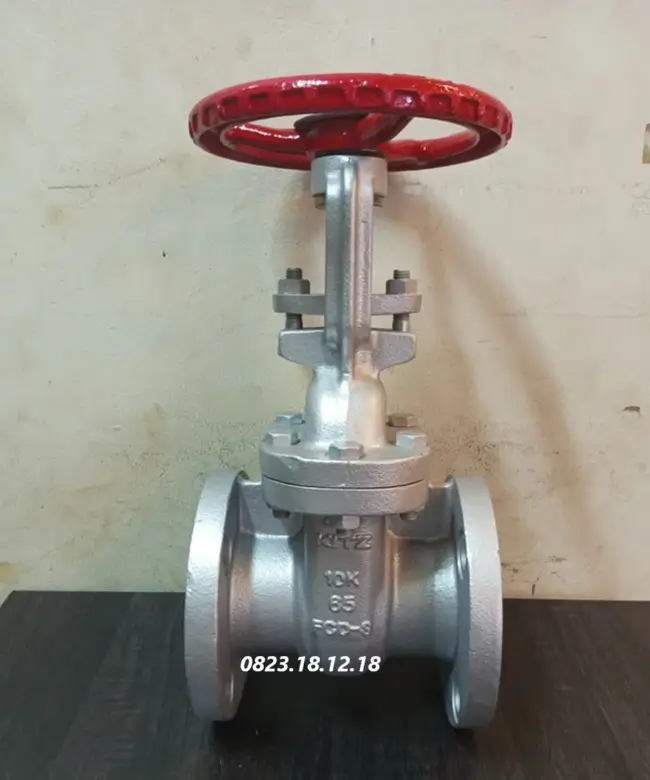

• Van cổng gang mặt bích JIS 10K: Phổ biến nhất, giá thành hợp lý, sử dụng trong hệ thống nước, khí, PCCC.
• Van cổng thép mặt bích JIS 10K: Chịu áp và nhiệt cao hơn, dùng cho hơi nóng, dầu, hóa chất nhẹ.
• Van cổng inox mặt bích JIS 10K (304/316): Chống ăn mòn tốt, phù hợp môi trường nước biển, thực phẩm, dược phẩm hoặc hóa chất.

6. BẢNG GIÁ VAN CỔNG MẶT BÍCH JIS 10K MỚI NHẤT 2025

Ghi chú: Giá có thể thay đổi theo thương hiệu, độ dày mặt bích, loại ty (ty nổi, ty chìm) và số lượng đặt hàng.

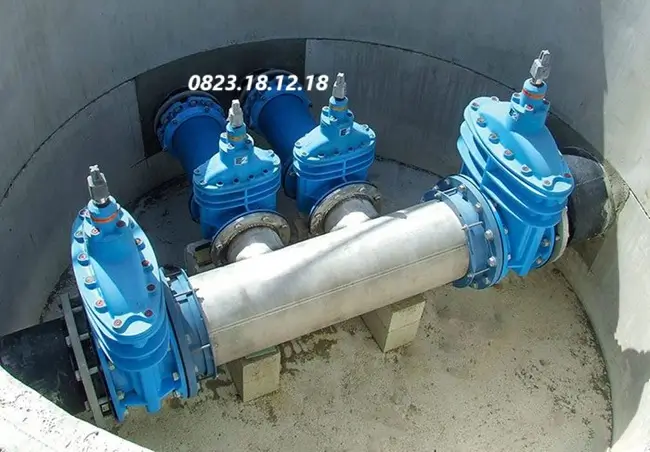

7. ỨNG DỤNG VAN CỔNG MẶT BÍCH JIS 10K TRONG THỰC TẾ

Van cổng mặt bích JIS 10K được ứng dụng rất rộng rãi trong thực tế:

• Hệ thống cấp thoát nước: Dùng để đóng/mở dòng chảy trong mạng lưới cấp nước sạch, thoát nước sinh hoạt hoặc nước thải xử lý sơ cấp.
• Hệ thống phòng cháy chữa cháy (PCCC): Van ty chìm JIS 10K được lắp trong trụ van hoặc hố kỹ thuật, đảm bảo đóng/mở nhanh, bền, an toàn.
• Nhà máy xử lý nước – công nghiệp môi trường: Lắp đặt ở các tuyến ống lớn, bể chứa, trạm bơm… nơi cần ngắt dòng thường xuyên nhưng vẫn đảm bảo độ kín cao.
• Nhà máy nhiệt điện, nồi hơi: Sử dụng van cổng thép hoặc inox JIS 10K để đóng/mở dòng hơi hoặc nước nóng áp suất trung bình.
• Ngành hóa chất, dầu khí nhẹ: Van cổng inox được sử dụng để kiểm soát dòng hóa chất ăn mòn nhẹ hoặc các chất có độ sạch yêu cầu cao.

8. ĐỊA CHỈ MUA VAN CỔNG MẶT BÍCH JIS 10K CHÍNH HÃNG, GIÁ RẺ

Người dùng cần tìm van cổng mặt bích JIS 10K chính hãng, giá hợp lý và có sẵn hàng? Công ty TNHH Thiết Bị Điện TS là địa chỉ uy tín được nhiều nhà thầu và kỹ sư tin tưởng lựa chọn. Công ty cung cấp đầy đủ các dòng van cổng JIS 10K từ gang, thép đến inox, phù hợp cho hệ thống nước, PCCC, công nghiệp và xử lý nước thải.

Sản phẩm tại đây luôn đảm bảo chất lượng, đi kèm chứng từ CO–CQ rõ ràng, hỗ trợ giao hàng toàn quốc, lắp đặt và tư vấn kỹ thuật chuyên sâu.
