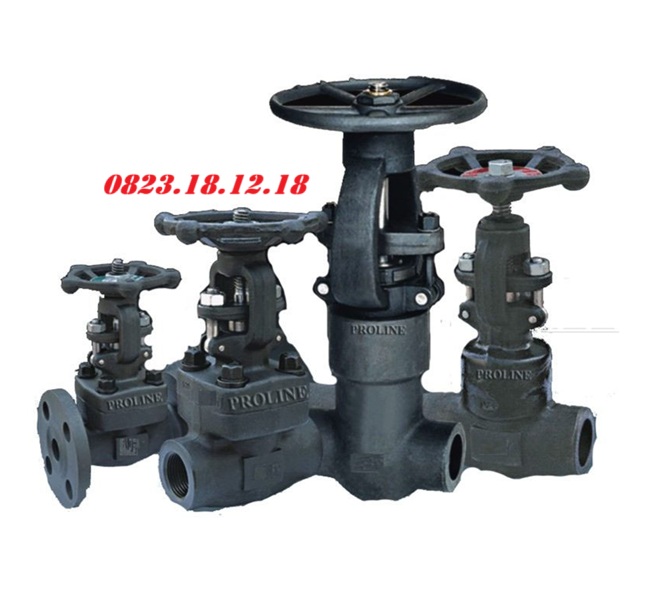

Van cổng thép rèn

I. Giới thiệu về van cổng thép rèn

Van cổng thép rèn là một trong những thiết bị quan trọng trong hệ thống ống dẫn, được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như cấp nước, xử lý nước thải, hệ thống thủy lợi, và các ứng dụng trong ngành dầu khí. Với thiết kế đơn giản nhưng hiệu quả, van cổng giúp kiểm soát dòng chảy của chất lỏng một cách chính xác, đảm bảo hoạt động ổn định và an toàn cho hệ thống.

Van cổng thép rèn được làm từ thép rèn, một loại vật liệu có độ bền cao và khả năng chịu áp lực tốt. Thép rèn không chỉ mang lại độ cứng cáp cho van mà còn giúp giảm thiểu nguy cơ rò rỉ trong quá trình vận hành. Các thành phần chính của van bao gồm thân van, đĩa van, gioăng làm kín và tay quay. Gioăng làm kín được chế tạo từ nhiều loại vật liệu khác nhau như NBR, EPDM, và PTFE, giúp tạo ra sự kín khít hoàn hảo giữa các bộ phận, đảm bảo không có chất lỏng nào bị rò rỉ ra ngoài.

II. Cấu tạo và nguyên lý hoạt động của van cổng thép rèn

Cấu tạo của van cổng thép rèn

• Thân van: Được chế tạo từ thép rèn chất lượng cao, đảm bảo khả năng chịu áp lực và nhiệt độ lớn.
• Cửa van (đĩa van): Thiết kế dạng cổng, di chuyển lên xuống để kiểm soát dòng chảy.
• Trục van: Kết nối với cửa van, hoạt động nhờ bộ điều khiển tay quay hoặc cơ cấu điều khiển tự động.
• Gioăng làm kín: Thường làm từ kim loại hoặc vật liệu chịu nhiệt, giúp ngăn ngừa rò rỉ.
• Nắp van: Đóng kín phần thân van, tăng cường độ bền và khả năng chịu áp suất.
• Đệm làm kín: Được thiết kế để chống rò rỉ chất lỏng hoặc khí ở mức tối đa.

Nguyên lý hoạt động của van cổng thép rèn

Van cổng thép rèn hoạt động dựa trên nguyên lý nâng – hạ đĩa van để điều khiển dòng chảy trong đường ống. Khi xoay tay quay hoặc kích hoạt bộ điều khiển, trục van di chuyển, kéo theo cửa van lên hoặc xuống. Khi cửa van mở hoàn toàn, dòng chảy đi qua mà không bị cản trở, giúp giảm tổn thất áp suất. Ngược lại, khi cửa van đóng kín, dòng chảy sẽ bị chặn lại hoàn toàn, đảm bảo an toàn cho hệ thống.

III. Thông số kĩ thuật của van cổng thép rèn

*THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Chất liệu: Thép rèn
• Gioăng làm kín: NBR, EPDM, PTFE
• Phương thức vận hành: Tay quay vô lăng
• Phương thức kết nối: Nối ren, mặt bích
• Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI
• Áp lực làm việc: PN10 – PN100
• Nhiệt độ làm việc: Tối đa 450°C
• Môi trường sử dụng: Chất lỏng
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Malaysia…
• Bảo hành: 12 tháng

IV. Ưu điểm của van cổng thép rèn

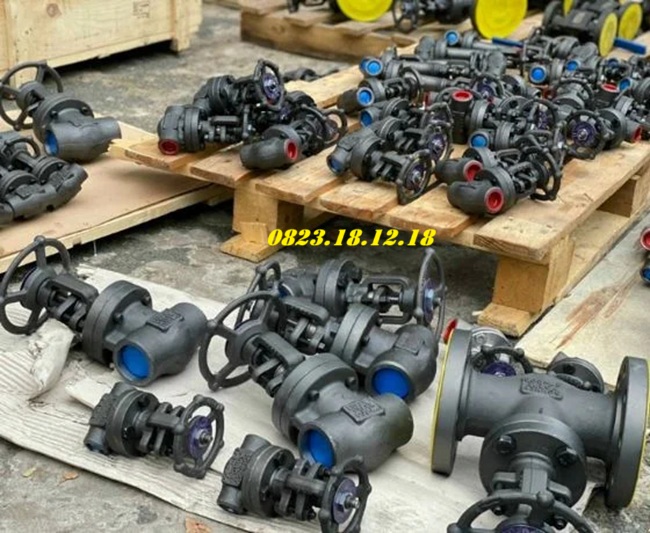

Van cửa thép rèn có những ưu điểm nổi bật như:

• Độ bền cao: Nhờ vật liệu thép rèn, van có khả năng chống ăn mòn và chịu được điều kiện khắc nghiệt.
• Chịu áp suất lớn: Phù hợp với hệ thống có áp suất cao lên đến 1500LB, 2500LB.
• Tổn thất áp suất thấp: Thiết kế mở hoàn toàn giúp giảm thiểu ma sát và hao hụt năng lượng.
• Ứng dụng rộng rãi: Sử dụng trong nhiều ngành công nghiệp, từ dầu khí, hóa chất đến cấp thoát nước và năng lượng.
• Bảo trì dễ dàng: Kết cấu đơn giản giúp tháo lắp và bảo trì nhanh chóng.

V. Phân loại van cổng thép rèn phổ biến

1. Phân loại van cổng thép rèn theo phương thức điều khiển

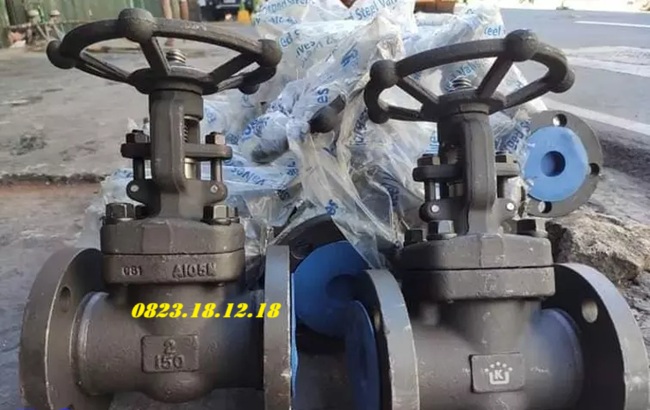

• Van cổng thép rèn tay quay: Điều khiển bằng tay, thích hợp cho hệ thống quy mô nhỏ.
• Van cổng thép rèn điều khiển điện: Sử dụng động cơ điện để vận hành, phù hợp với hệ thống tự động hóa.

2. Theo tiêu chuẩn kết nối

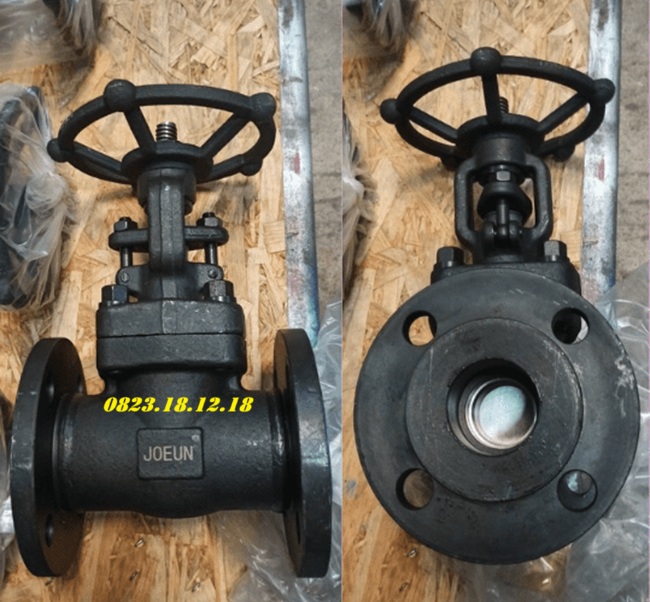

• Van cổng thép rèn mặt bích: Kết nối với hệ thống thông qua mặt bích, đảm bảo độ chắc chắn.
• Van cổng thép nèn nối ren: Phù hợp cho các đường ống có đường kính nhỏ, dễ dàng tháo lắp.

VI. Ứng dụng của van cổng thép rèn

Van chặn thép rèn có nhiều ứng dụng trong thực tế:

• Ngành dầu khí: Dùng trong các đường ống dẫn dầu thô, khí tự nhiên với áp suất cao.
• Ngành hóa chất: Điều tiết dòng chảy của hóa chất ăn mòn và nhiệt độ cao.
• Nhà máy điện: Sử dụng trong hệ thống dẫn hơi, nước làm mát và nhiên liệu.
• Ngành cấp thoát nước: Điều tiết dòng chảy trong hệ thống xử lý nước thải và cấp nước sạch.
• Ngành luyện kim: Sử dụng trong các hệ thống làm mát và điều tiết chất lỏng trong quá trình sản xuất kim loại.
• Ngành thực phẩm và đồ uống: Được ứng dụng trong hệ thống dẫn nguyên liệu lỏng như dầu ăn, nước giải khát.

VII. Cách lựa chọn van cổng thép rèn phù hợp

• Xác định áp suất làm việc: Chọn loại van có cấp áp suất phù hợp với hệ thống.
• Chất liệu van: Đảm bảo thép rèn có khả năng chống ăn mòn tốt.
• Phương thức điều khiển: Xem xét nhu cầu vận hành thủ công hay tự động.
• Tiêu chuẩn kết nối: Kiểm tra kiểu kết nối như mặt bích, ren hay hàn để phù hợp với hệ thống đường ống.
• Kiểm tra nhiệt độ làm việc: Chọn loại van có khả năng chịu nhiệt phù hợp với môi trường sử dụng.
• Thương hiệu uy tín: Lựa chọn nhà sản xuất có danh tiếng để đảm bảo chất lượng sản phẩm.

VIII. Hướng dẫn lắp đặt và bảo trì van cổng thép rèn

1. Lắp đặt van cổng thép rèn

• Kiểm tra kỹ tình trạng van trước khi lắp đặt.
• Đảm bảo hệ thống đường ống sạch, không có bụi bẩn hay cặn bã.
• Căn chỉnh đúng vị trí, siết chặt các ốc vít và mặt bích theo tiêu chuẩn.
• Kiểm tra độ kín của hệ thống trước khi vận hành.
• Lắp đặt theo đúng hướng dẫn của nhà sản xuất để đảm bảo hoạt động hiệu quả.

2. Bảo trì và kiểm tra định kỳ

• Vệ sinh van thường xuyên để tránh cặn bẩn tích tụ.
• Kiểm tra gioăng làm kín, trục van và cửa van để đảm bảo hoạt động ổn định.
• Tra dầu bôi trơn cho các bộ phận chuyển động để tăng tuổi thọ van.
• Kiểm tra định kỳ áp suất làm việc để đảm bảo không vượt quá giới hạn an toàn.
• Thay thế các bộ phận hư hỏng kịp thời để duy trì hiệu suất hoạt động.
• Kiểm tra khả năng chịu nhiệt và áp suất của van trong thời gian dài để tránh sự cố ngoài ý muốn

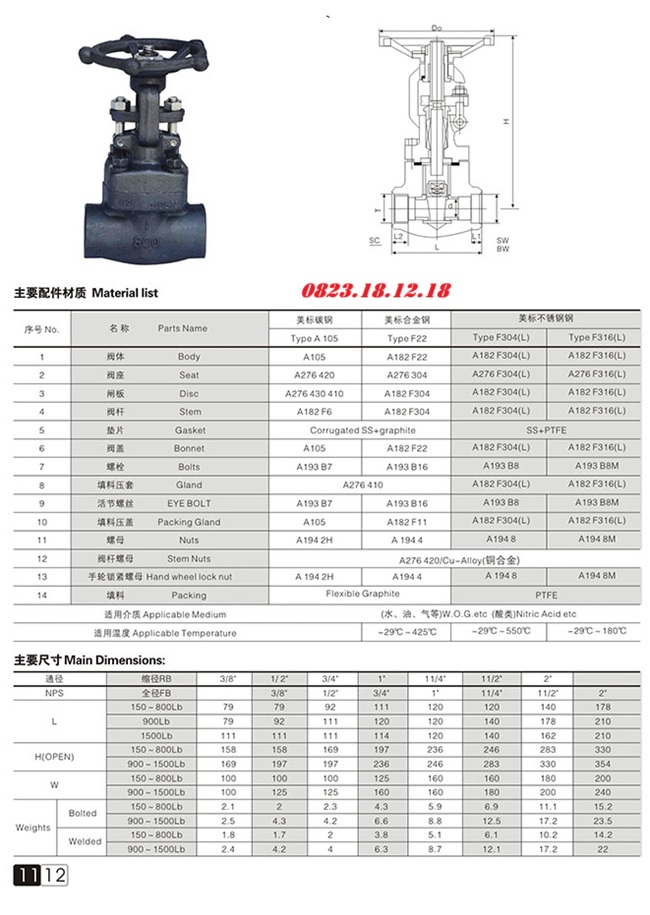

IX. Catalogue van cổng thép rèn

X. Báo giá sản phẩm van cổng thép rèn

Công ty TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp van cổng thép rèn chất lượng cao, đảm bảo độ bền vượt trội, chịu áp lực lớn và chống ăn mòn tốt. Sản phẩm được sản xuất theo tiêu chuẩn quốc tế, phù hợp cho các hệ thống công nghiệp, dầu khí, hóa chất và cấp thoát nước. Chúng tôi cam kết mang đến giá cả tốt nhất, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh chóng.

Liên hệ ngay để nhận báo giá chi tiết và đặt hàng với ưu đãi tốt nhất thông qua số Hotline 0823.18.12.18!
