Van cổng Hàn Quốc

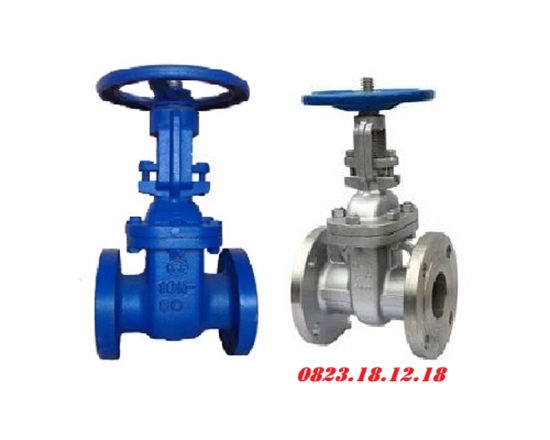

I. Van cổng Hàn Quốc là gì?

Van cổng Hàn Quốc là loại van cổng được sản xuất tại Hàn Quốc, thường được sử dụng trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, công nghiệp dầu khí, hóa chất và hơi nóng. Loại van này có thiết kế đóng/mở bằng cách nâng hạ đĩa van theo phương thẳng đứng, giúp kiểm soát dòng chảy một cách hiệu quả.

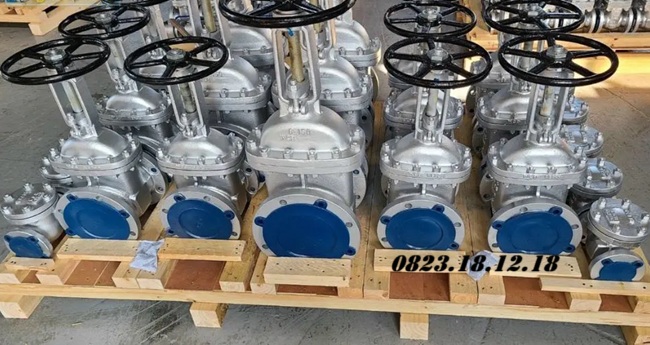

Van cổng Korea được đánh giá cao nhờ chất lượng gia công chính xác, độ bền cao, khả năng chịu áp lực tốt và tuân thủ các tiêu chuẩn quốc tế như JIS, ANSI, hoặc DIN. Sản phẩm này có thể được làm từ nhiều vật liệu như gang, thép, inox, phù hợp với nhiều môi trường làm việc khác nhau.

Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi chuyên cung cấp các cỡ van cổng Hàn Quốc bao gồm 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A…1000A; cam kết hàng uy tín, chất lượng, đầy đủ CO CQ và có chính sách đổi trả và bảo hành lên đến 12 tháng.

II. Thông số kỹ thuật của van cổng Hàn Quốc

*THÔNG SỐ KỸ THUẬT CỦA VAN CỔNG KOREA:

• Kích thước van cổng: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 800A, 1000A
• Vật liệu thân van: inox, gang, thép, đồng
• Vật liệu đĩa van: thép, gang, inox, đồng, bọc cao su
• Vật liệu trục van: thép, inox
• Áp lực bar: 10bar, 16bar, 25bar, 40bar
• Nhiệt độ làm việc: max ~450 độ C
• Kiểu van: Van cổng ty nổi, van cổng ty chìm
• Đầu nối: nối bích, nối ren 2 đầu hàn
• Tiêu chuẩn bích: JIS, ANSI, BS, DIN
• Môi trường lưu chất dùng: nước đa dụng, khí gas, dầu, xăng,..
• Thương hiệu: Wonil, Joeun, Ydk,…
• Xuất xứ: Korea
• Bảo hành 12 tháng, đầy đủ CO CQ

III. Cấu tạo và nguyên lý hoạt động của van cổng Hàn Quốc

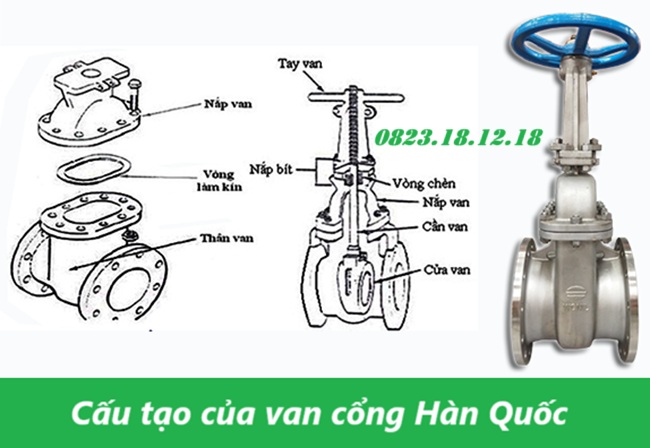

Cấu tạo của van cổng Hàn Quốc

Van cổng Hàn Quốc có thiết kế gồm các bộ phận chính sau:

• Thân van: Thân van là bộ phận chính, thường được làm từ gang, thép hoặc inox để đảm bảo độ bền cao, chịu được áp lực lớn và chống ăn mòn tốt. Bên trong thân van có đường dẫn lưu chất với tiết diện lớn, giúp giảm tổn thất áp suất khi dòng chảy đi qua.
• Nắp van: Nắp van được lắp ghép với thân van bằng bu lông hoặc hàn kín để đảm bảo không xảy ra rò rỉ. Bộ phận này có tác dụng bảo vệ các chi tiết bên trong, giúp van vận hành ổn định và tăng độ bền trong quá trình sử dụng.
• Trục van: Trục van là bộ phận truyền lực từ tay quay hoặc bộ truyền động đến đĩa van để thực hiện đóng/mở dòng chảy.
• Đĩa van: Đĩa van là bộ phận trực tiếp đóng hoặc mở dòng chảy. Thông thường, đĩa van giúp đóng kín hoàn toàn khi cần thiết. Khi van mở hoàn toàn, đĩa van không cản trở dòng chảy, giúp giảm tối đa tổn thất áp suất.

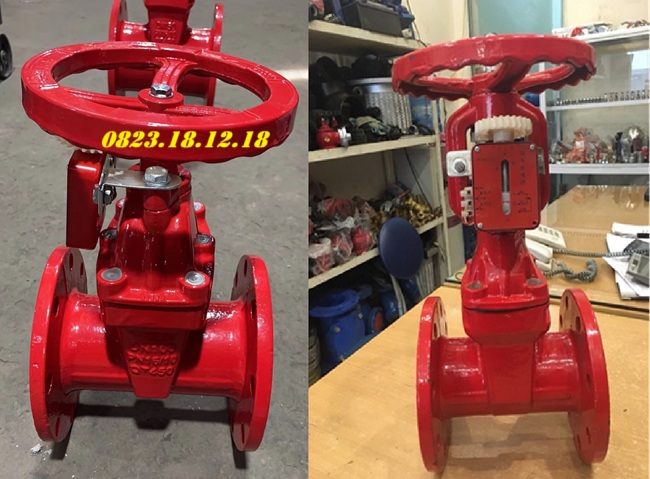

• Bộ phận truyền động: Van cổng Hàn Quốc có thể vận hành bằng tay quay hoặc tích hợp bộ truyền động điện, khí nén để tự động hóa quá trình đóng/mở. Tay quay giúp người vận hành điều khiển van dễ dàng, trong khi bộ truyền động tự động phù hợp với các hệ thống yêu cầu kiểm soát từ xa.
• Gioăng làm kín: Gioăng làm kín giúp ngăn rò rỉ lưu chất khi van đóng. Vật liệu làm gioăng có thể là cao su, PTFE hoặc kim loại, tùy theo yêu cầu làm việc của hệ thống.

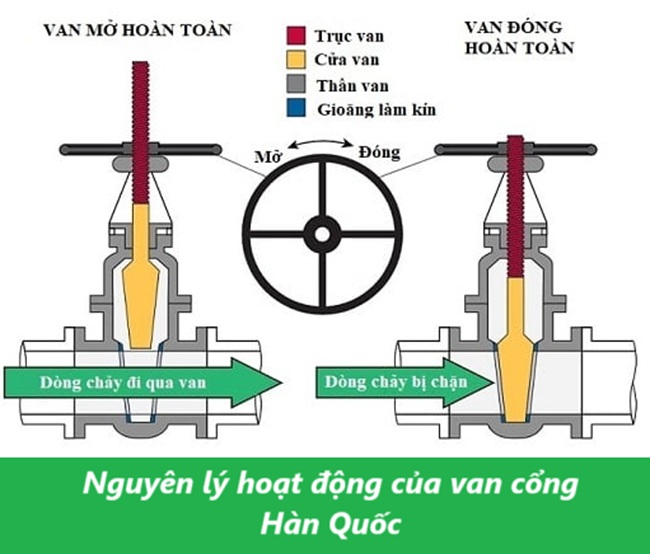

Nguyên lý hoạt động của van cổng Hàn Quốc

Van cổng Hàn Quốc hoạt động theo nguyên lý nâng hạ đĩa van để điều tiết dòng chảy. Khi vận hành, trục van di chuyển lên hoặc xuống, kéo theo đĩa van để mở hoặc đóng hoàn toàn đường ống. Van cổng chủ yếu được sử dụng trong các hệ thống cần kiểm soát dòng chảy một cách triệt để, không điều tiết lưu lượng như van bướm hoặc van cầu.

Khi người vận hành xoay tay quay theo chiều ngược kim đồng hồ (hoặc kích hoạt bộ truyền động tự động), trục van sẽ nâng lên. Đĩa van cũng di chuyển theo trục, dần rời khỏi bề mặt làm kín, tạo ra khoảng trống cho lưu chất chảy qua. Khi mở hoàn toàn, đĩa van không nằm trong dòng chảy, giúp giảm tổn thất áp suất và tối ưu hóa lưu lượng.

Để đóng van, người vận hành xoay tay quay theo chiều kim đồng hồ (hoặc kích hoạt bộ truyền động), khiến trục van hạ xuống kéo theo đĩa van di chuyển xuống vị trí đóng. Khi đĩa van tiếp xúc hoàn toàn với bề mặt làm kín, dòng chảy bị chặn lại hoàn toàn, đảm bảo không có rò rỉ.

IV. Phân loại van cổng Hàn Quốc

1. Phân loại van cổng Hàn Quốc theo kiểu nối

Van cổng Hàn Quốc nối ren

Thông số kỹ thuật của van cổng Hàn Quốc nối ren:

• Kích thước: DN15 – DN100 (1/2” – 4”)
• Thân van: Gang, đồng, thép, inox
• Trục van: Thép không gỉ (Inox 304, 316)
• Đĩa van: Đồng, inox hoặc gang bọc cao su
• Gioăng làm kín: Cao su NBR/EPDM hoặc PTFE
• Tiêu chuẩn ren: BSPT, NPT, ISO 7/1
• Áp suất làm việc: PN10, PN16
• Áp suất thử nghiệm: 1.5 lần áp suất làm việc
• Nhiệt độ làm việc: -10°C đến 200°C
• Kết nối: Ren trong (Female Threaded)
• Ứng dụng: Hệ thống cấp thoát nước, PCCC, dầu khí, hóa chất, hơi nóng, dẫn khí
• Thương hiệu: Wonil, Joeun, Ydk,…
• Xuất xứ: Hàn Quốc
• Bảo hành 12 tháng, đầy đủ CO CQ

Van cổng Hàn Quốc mặt bích

• Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400… DN1000
• Thân van: Gang cầu (GJS-500-7), thép, inox
• Trục van: Thép không gỉ (Inox 304, 316)
• Đĩa van: Gang cầu bọc cao su EPDM/NBR hoặc inox
• Gioăng làm kín: Cao su EPDM, PTFE hoặc kim loại
• Áp suất làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -10°C đến 425°C
• Kết nối: Mặt bích tiêu chuẩn
• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150LB, BS4504 PN10/PN16, DIN PN10/PN16
• Lắp đặt: Lắp ngang hoặc lắp dọc tùy vào yêu cầu hệ thống
• Vận hành bằng tay quay, có thể tích hợp bộ truyền động điện, khí nén hoặc hộp số
• Ứng dụng trong hệ thống cấp thoát nước, xử lý nước thải, phòng cháy chữa cháy (PCCC), hơi nóng, lò hơi công nghiệp…
• Thương hiệu: Wonil, Joeun, Ydk,…
• Xuất xứ: Korea
• Bảo hành 12 tháng, đầy đủ CO CQ

2. Phân loại van cổng Hàn Quốc theo cách hoạt động

Van cổng Hàn Quốc ty chìm

• Kích thước: 50A – 1000A
• Thân van: Gang cầu (GJS-500-7), thép, inox
• Trục van (Ty van): Thép không gỉ (Inox 304, 316)
• Đĩa van: Gang cầu bọc cao su EPDM hoặc inox
• Gioăng làm kín: Cao su NBR/EPDM hoặc PTFE
• Nắp van: Gang cầu, gang xám hoặc thép
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C đến ~400°C
• Kết nối: Mặt bích hoặc ren
• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150LB, BS4504 PN10/PN16, DIN PN10/PN16
• Lắp đặt: Lắp ngang hoặc lắp dọc
• Vận hành bằng tay quay
• Đặc điểm của van ty chìm: Ty van nằm hoàn toàn trong thân van, không lộ ra ngoài khi đóng/mở, giúp tiết kiệm  không gian lắp đặt.
• Thương hiệu: Wonil, Joeun, Ydk,…
• Xuất xứ: Hàn Quốc
• Bảo hành 12 tháng, đầy đủ CO CQ

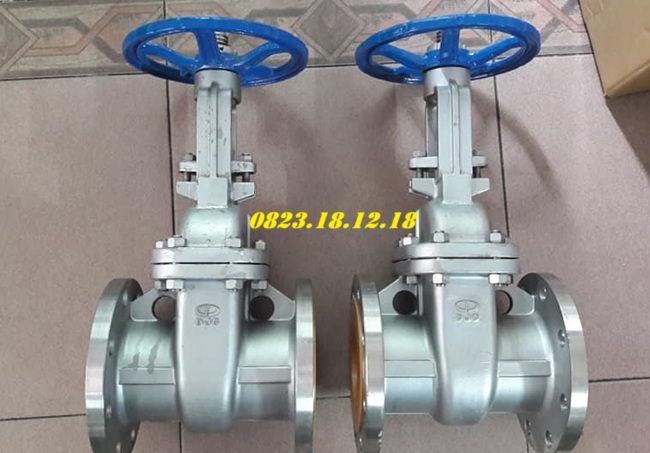

Van cổng Hàn Quốc ty nổi

• Thân van: Gang cầu, gang xám, thép hoặc inox
• Trục van (Ty van): Thép không gỉ (Inox 304, 316)
• Đĩa van: Gang cầu bọc cao su EPDM hoặc inox
• Gioăng làm kín: Cao su NBR/EPDM hoặc PTFE
• Kích thước: DN50 – DN1000
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C đến 200°C
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150LB, BS4504 PN10/PN16, DIN PN10/PN16
• Vận hành bằng tay quay
• Ty van lộ ra bên ngoài khi đóng/mở, giúp người vận hành dễ dàng quan sát trạng thái hoạt động của van.
• Thương hiệu: Wonil, Joeun, Ydk,…
• Xuất xứ: Hàn Quốc
• Bảo hành 1 năm, đầy đủ CO CQ

3. Phân loại van cổng Hàn Quốc theo chất liệu

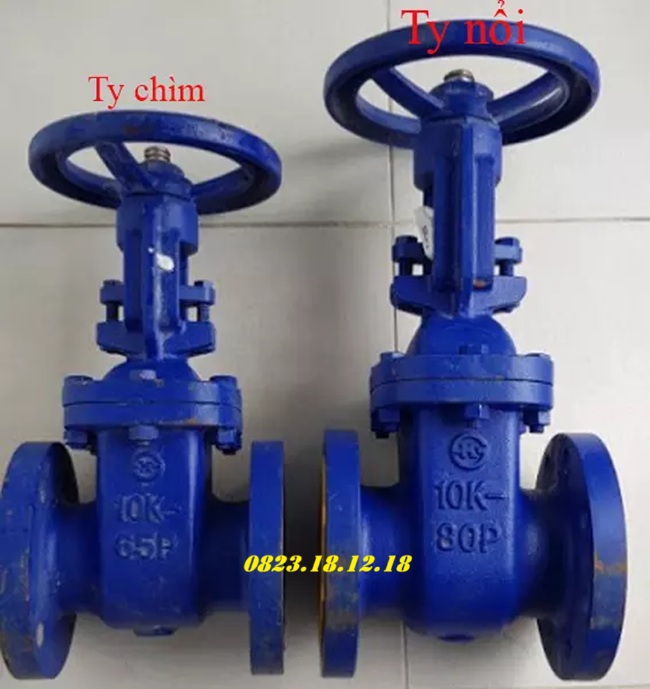

Van cổng gang Hàn Quốc

• Kích thước: DN50 – DN1000
• Thân van: Gang cầu hoặc gang xám
• Trục van: Thép không gỉ (Inox 304, 316)
• Đĩa van: Gang cầu bọc cao su EPDM/NBR hoặc inox
• Gioăng làm kín: Cao su NBR/EPDM hoặc PTFE
• Kích thước: DN50 – DN1000
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 250 độ C
• Kết nối: Mặt bích hoặc ren
• Tiêu chuẩn bích: JIS 10K, ANSI 150LB, BS4504 PN10/PN16, DIN PN10/PN16
• Vận hành bằng tay quay, có thể tích hợp bộ truyền động điện.
• Thương hiệu: Wonil, Joeun, Ydk,…
• Xuất xứ: Korea
• Bảo hành 12 tháng, đầy đủ CO CQ

Van cổng inox Hàn Quốc

Thông số kỹ thuật của van cổng inox Hàn Quốc:

• Kích thước: DN15 – DN600
• Thân van: Inox 304, Inox 316 hoặc Inox 201
• Trục van (Ty van): Thép không gỉ (Inox 304, 316)
• Đĩa van: Inox 304, Inox 316 hoặc gang bọc EPDM
• Gioăng làm kín: PTFE, EPDM hoặc kim loại
• Áp suất: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -20°C đến 400°C
• Kết nối: Mặt bích hoặc ren
• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150LB, BS4504 PN10/PN16, DIN PN10/PN16
• Tiêu chuẩn ren: BSPT, NPT, ISO 7/1
• Lắp đặt: Lắp ngang hoặc lắp dọc
• Vận hành bằng tay quay, điều khiển điện
• Thương hiệu: Wonil, Joeun, Ydk,…
• Xuất xứ: Korea
• Bảo hành 12 tháng, đầy đủ CO CQ

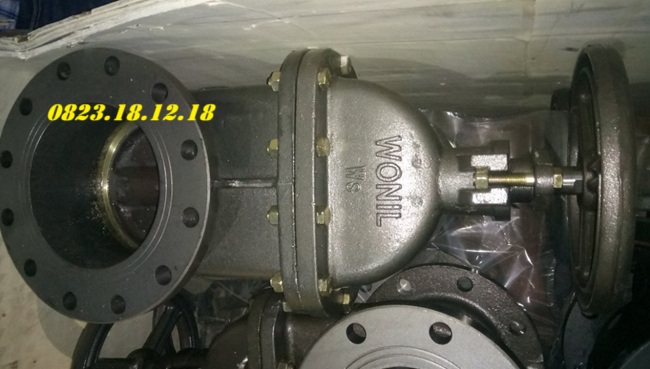

Van cổng thép Hàn Quốc

• Kích thước: DN15 – DN1200
• Thân van: Thép rèn (A105), thép đúc (WCB, WCC) hoặc thép không gỉ (SS304, SS316)
• Trục van (Ty van): Thép không gỉ (Inox 304, 316) hoặc hợp kim thép
• Đĩa van: Thép rèn, thép đúc hoặc inox
• Gioăng làm kín: Kim loại hoặc PTFE, graphite
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN63, PN100
• Nhiệt độ làm việc: -50°C đến 600°C
• Kết nối: Mặt bích hoặc hàn
• Lắp đặt: Lắp ngang hoặc lắp dọc
• Vận hành bằng tay quay, điều khiển điện.
• Thương hiệu: Wonil, Joeun, Ydk,…
• Xuất xứ: Korea
• Bảo hành 1 năm, đầy đủ CO CQ

V. Ưu điểm và nhược điểm của van cổng Hàn Quốc

Ưu điểm của van cổng Hàn Quốc

• Ưu điểm chất lượng cao, độ bền tốt
• Ưu điểm thiết kế chắc chắn, đa dạng kích thước
• Ưu điểm hiệu suất vận hành tốt
• Ưu điểm ứng dụng rộng rãi
• Ưu điểm giá thành hợp lý
• Ưu điểm khả năng làm kín tốt, chống rò rỉ
• Ưu điểm vận hành nhẹ nhàng, ít tốn lực
• Ưu điểm đa dạng chủng loại, phù hợp với nhiều môi trường
• Ưu điểm chịu được nhiệt độ và áp suất cao

Nhược điểm của van cổng Hàn Quốc

Mặc dù van cổng Hàn Quốc có nhiều ưu điểm, nhưng nó vẫn có một số nhược điểm cần lưu ý:

• Thời gian đóng/mở chậm: Van cổng hoạt động theo cơ chế nâng/hạ cổng van, nên cần nhiều vòng quay tay để mở hoặc đóng hoàn toàn.
• Kích thước lớn, chiếm nhiều không gian: so với van bướm hoặc van bi, van cổng có thiết kế cồng kềnh hơn.
• Không thể điều tiết lưu lượng: Van cổng chỉ có hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Nếu sử dụng để điều tiết dòng chảy, dễ gây hỏng đĩa van do lực cản dòng chảy mạnh.

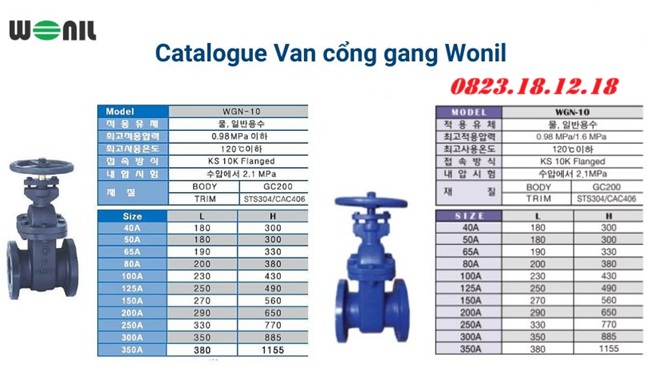

VI. Catalogue van cổng Hàn Quốc

VII. Ứng dụng của van cổng Hàn Quốc

• Ứng dụng trong hệ thống cấp thoát nước: Dùng trong nhà máy xử lý nước, hệ thống cấp nước đô thị, khu công nghiệp và thủy lợi.
• Ứng dụng trong ngành dầu khí và hóa chất: đường ống dẫn dầu, khí đốt, xăng và hóa chất nhờ khả năng chịu áp lực cao.
• Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC):Lắp đặt trong hệ thống cấp nước chữa cháy cho tòa nhà, nhà xưởng và khu công nghiệp.
• Ứng dụng trong ngành thực phẩm và đồ uống: Sử dụng trong nhà máy sản xuất bia, nước giải khát, thực phẩm để kiểm soát dòng chảy.
• Ứng dụng trong hệ thống HVAC: Dùng trong hệ thống điều hòa không khí, làm mát và thông gió của tòa nhà và nhà máy.
• Ứng dụng trong ngành năng lượng: trong nhà máy điện, thủy điện, nhiệt điện để kiểm soát dòng chảy và làm mát.
• Ứng dụng trong công nghiệp đóng tàu: lắp đặt trong hệ thống cấp thoát nước, dẫn dầu, dẫn khí và PCCC trên tàu biển.
• Ứng dụng trong hệ thống thoát nước đô thị: Dùng trong cống ngầm, thoát nước mưa, nước thải để kiểm soát dòng chảy và chống ngập.

VIII. Báo giá sản phẩm van cổng Hàn Quốc

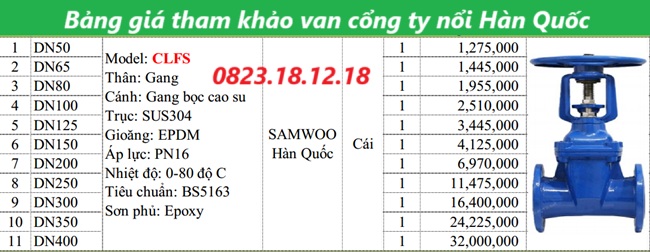

Dưới đây là bảng giá van cổng Hàn Quốc bạn có thể tham khảo:

Giá của van cổng Hàn Quốc phụ thuộc vào nhiều yếu tố như thương hiệu, chất liệu, kích thước và loại van (ty nổi hoặc ty chìm). Để nhận được báo giá chính xác và cập nhật nhất, bạn có thể liên hệ trực tiếp với Công Ty TNHH THIẾT BỊ ĐIỆN TS chúng tôi, đơn vị nhập khẩu và phân phối chính hãng các sản phẩm van cổng Hàn Quốc từ các thương hiệu như YDK, Wonil, Samwoo… Bạn có thể liên hệ qua số điện thoại 0823.18.12.18 để được tư vấn và nhận báo giá chi tiết.
