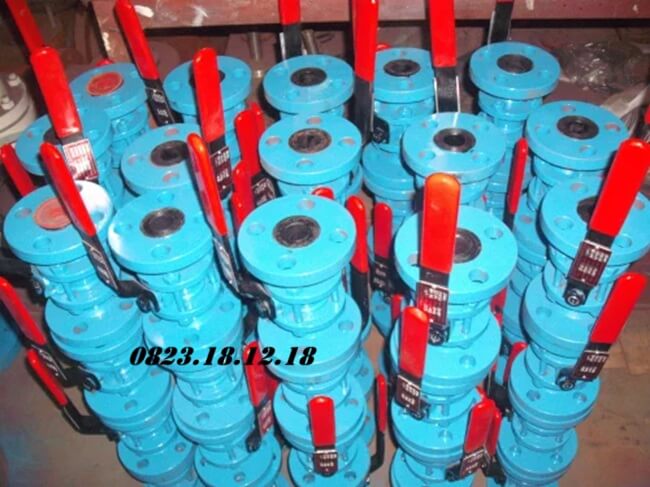

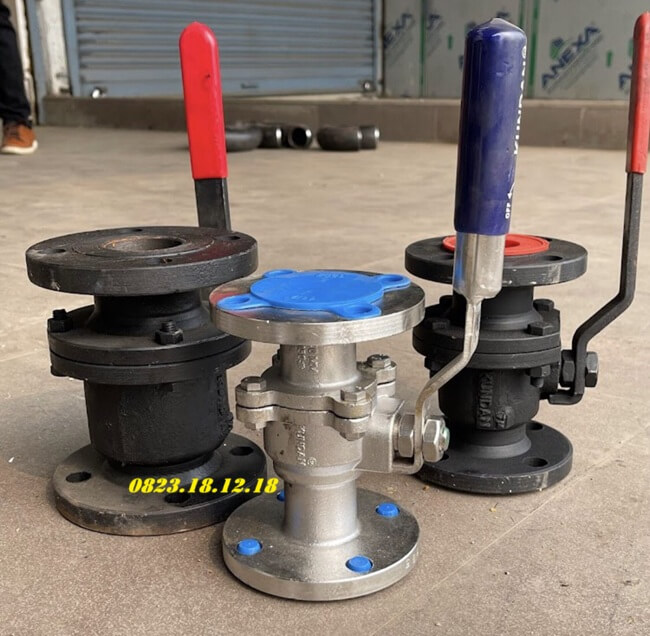

Van bi (tiếng Anh: Ball Valve) là một loại van công nghiệp dùng để điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống bằng cách sử dụng một viên bi có lỗ xuyên tâm (gọi là bi van). Khi xoay viên bi theo một góc nhất định (thường là 90 độ), lỗ này sẽ trùng với hướng dòng chảy để mở van, hoặc xoay lệch để đóng van, ngăn dòng lưu chất đi qua.

Van bi

Ứng dụng thực tế của van bi

Van bi công nghiệp được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ dân dụng đến công nghiệp nặng. Một số ứng dụng phổ biến gồm:

– Hệ thống cấp thoát nước trong tòa nhà, chung cư

– Hệ thống PCCC (phòng cháy chữa cháy)

– Nhà máy sản xuất thực phẩm, nước giải khát

– Nhà máy hóa chất, xử lý nước thải

– Các hệ thống dầu khí, xăng dầu, khí nén

– Lắp đặt trong các hệ thống đường ống áp suất cao, nhiệt độ lớn

Lý do nên sử dụng van bi

– Hiệu quả đóng mở cao: Chỉ cần quay 90 độ để đóng/mở hoàn toàn

– Chống rò rỉ tối đa: Thiết kế gioăng kín chặt, không để thất thoát lưu chất

– Đa năng và linh hoạt: Phù hợp với nhiều môi trường từ nước sạch, khí, dầu đến hóa chất ăn mòn

– Độ bền cao, bảo trì thấp: Ít hỏng hóc và dễ dàng thay thế phụ tùng

2. Cấu tạo và nguyên lý hoạt động của van bi

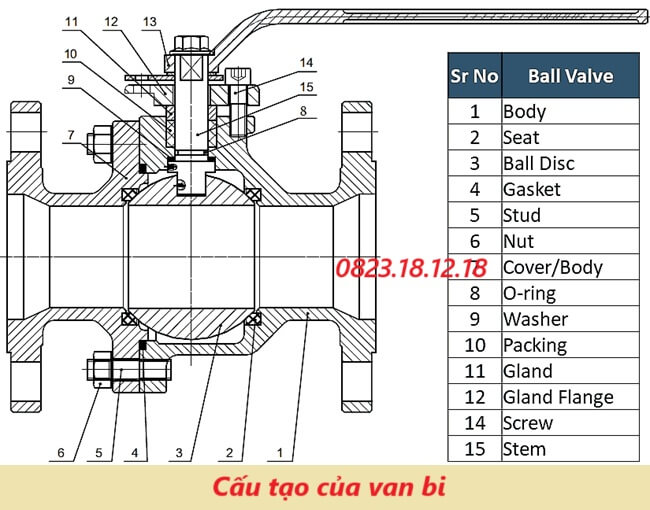

2.1 Cấu tạo của van bi

Một van bi tiêu chuẩn gồm các bộ phận chính sau:

– Thân van (Body): Là phần vỏ bảo vệ, thường làm từ inox, đồng, gang hoặc nhựa tùy môi trường sử dụng.

– Bi van (Ball): Là viên bi có lỗ xuyên tâm – chi tiết quan trọng nhất giúp điều tiết lưu lượng.

– Trục van (Stem): Truyền lực từ tay gạt hoặc bộ điều khiển đến bi van.

– Tay gạt hoặc bộ điều khiển (Actuator): Có thể là tay gạt thủ công, hoặc bộ điều khiển điện, khí nén cho tự động hóa.

– Gioăng làm kín (Seal/O-ring): Đảm bảo sự kín khít, không rò rỉ lưu chất khi van đóng.

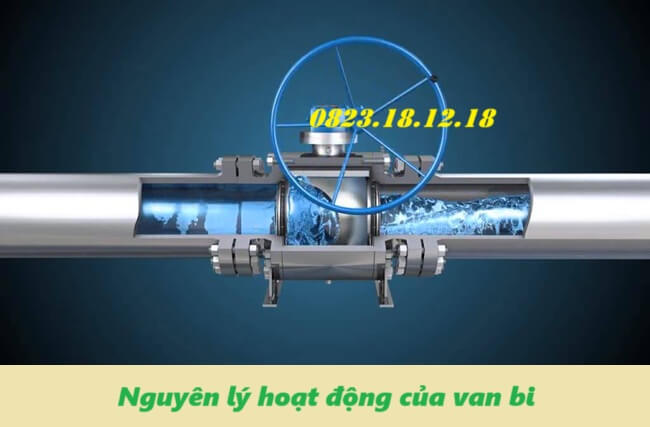

2.2 Nguyên lý hoạt động của van bi

Van bi (ball valve) hoạt động dựa trên nguyên lý xoay một viên bi rỗng bên trong thân van để kiểm soát dòng chảy của lưu chất. Viên bi này có một lỗ xuyên tâm, khi xoay đúng hướng, lỗ này sẽ trùng với hướng dòng chảy, cho phép lưu chất đi qua. Ngược lại, khi xoay viên bi sao cho lỗ không còn nằm trên đường dòng chảy, van sẽ ở trạng thái đóng, ngăn hoàn toàn sự lưu thông.

Cụ thể, khi người vận hành xoay tay gạt (hoặc cơ cấu điều khiển điện/khí nén) một góc 90 độ, viên bi sẽ xoay theo. Ở vị trí mở, lỗ rỗng của viên bi nằm thẳng hàng với ống dẫn, cho phép chất lỏng hoặc khí chảy qua mà gần như không gặp trở ngại.

Khi xoay về vị trí đóng, phần đặc của viên bi quay chắn ngang dòng chảy, tạo thành một bề mặt kín với gioăng làm kín quanh viên bi, giúp van đóng hoàn toàn và ngăn chặn hiện tượng rò rỉ.

3. Ưu điểm nổi bật của van bi – Lý do van bi được ưa chuộng trên thị trường hiện nay

Van dạng bi (ball valve) là một trong những loại van công nghiệp phổ biến và được ứng dụng rộng rãi trong nhiều hệ thống dẫn lưu chất như: nước, khí nén, dầu, hóa chất, hơi nóng,… Không phải ngẫu nhiên mà van bi lại được lựa chọn nhiều đến vậy, bởi vì nó mang nhiều ưu điểm nổi bật sau:

– Ưu điểm đóng/mở nhanh chóng, tiết kiệm thời gian vận hành

Van kiểu bi hoạt động theo cơ chế xoay viên bi có lỗ rỗng theo trục của dòng chảy. Chỉ với một thao tác xoay tay gạt hoặc cơ cấu điều khiển tự động 90 độ (1/4 vòng quay), người dùng có thể dễ dàng đóng hoặc mở hoàn toàn dòng lưu chất.

So với các loại van như van cổng hay van cầu cần nhiều vòng quay, van khóa bi giúp rút ngắn thời gian thao tác, đặc biệt hữu ích trong các tình huống khẩn cấp.

– Ưu điểm có khả năng làm kín tuyệt đối – Hạn chế rò rỉ tối đa

Một trong những điểm mạnh lớn nhất của van bi công nghiệp là khả năng làm kín vượt trội. Nhờ thiết kế viên bi có bề mặt trơn nhẵn, cùng với gioăng làm kín bằng các vật liệu như PTFE, Teflon hoặc cao su EPDM, van bi dùng trong công nghiệp có thể đảm bảo độ kín gần như tuyệt đối khi ở trạng thái đóng, giúp giảm thiểu tối đa nguy cơ rò rỉ, tiết kiệm chi phí vận hành và đảm bảo an toàn cho hệ thống.

– Ưu điểm tuổi thọ cao, ít hỏng hóc – Tiết kiệm chi phí bảo trì

Van có cấu tạo đơn giản, ít chi tiết chuyển động nên khả năng hao mòn, hư hỏng trong quá trình sử dụng thấp hơn so với các loại van khác, giúp van hoạt động ổn định trong thời gian dài mà không cần bảo trì thường xuyên.

– Ưu điểm chịu được áp suất và nhiệt độ cao

Các dòng van kiểu bi làm từ inox, thép không gỉ hoặc hợp kim có khả năng chịu áp lực lớn và nhiệt độ cao, đáp ứng tốt các yêu cầu trong môi trường công nghiệp nặng như dầu khí, hóa chất, nhiệt điện…

Một số mẫu van bi công nghiệp có thể chịu áp lên tới 100 bar và nhiệt độ trên 200°C mà vẫn giữ được độ bền và độ kín tốt.

– Ưu điểm đa dạng vật liệu – Thích hợp với nhiều môi trường khác nhau

Van dạng bi được sản xuất với nhiều chất liệu khác nhau như:

Inox (304, 316): Dùng cho môi trường ăn mòn cao, hóa chất, thực phẩm.

Đồng: Phù hợp với nước sạch, hệ thống dân dụng.

Nhựa PVC, UPVC: Dùng cho môi trường hóa chất nhẹ, giá thành rẻ.

Thép mạ kẽm, gang: Cho các hệ thống công nghiệp thông thường.

Sự đa dạng này giúp người dùng dễ dàng lựa chọn loại van phù hợp với nhu cầu sử dụng và ngân sách.

– Ưu điểm dễ dàng tự động hóa – Linh hoạt trong điều khiển

Van khóa bi có thể dễ dàng tích hợp với bộ điều khiển điện hoặc điều khiển khí nén để tạo thành van bi điều khiển tự động, cho phép điều khiển từ xa, lập trình đóng/mở theo thời gian thực và dễ dàng kết nối với các hệ thống tự động hóa hoặc SCADA trong nhà máy, khu công nghiệp.

– Ưu điểm kích thước nhỏ gọn – Tiện lợi khi lắp đặt và bảo trì

So với các loại van có cùng chức năng, van dạng bi có thiết kế nhỏ gọn, trọng lượng nhẹ hơn, giúp quá trình vận chuyển, lắp đặt trở nên đơn giản và nhanh chóng hơn. Thiết kế này còn giúp tiết kiệm không gian lắp đặt, đặc biệt phù hợp với các hệ thống ống chật hẹp hoặc yêu cầu tính thẩm mỹ cao.

– Ưu điểm dòng chảy không bị cản trở – Tăng hiệu quả truyền dẫn

Khi mở hoàn toàn, lỗ của viên bi trùng khớp với đường ống, giúp lưu chất đi qua gần như không bị cản trở, giúp giảm tổn thất áp suất và đảm bảo hiệu suất truyền dẫn tối ưu, đặc biệt với hệ thống vận chuyển chất lỏng có độ nhớt cao.

4. Phân loại van bi phổ biến

4.1 Phân loại van bi theo chất liệu chế tạo

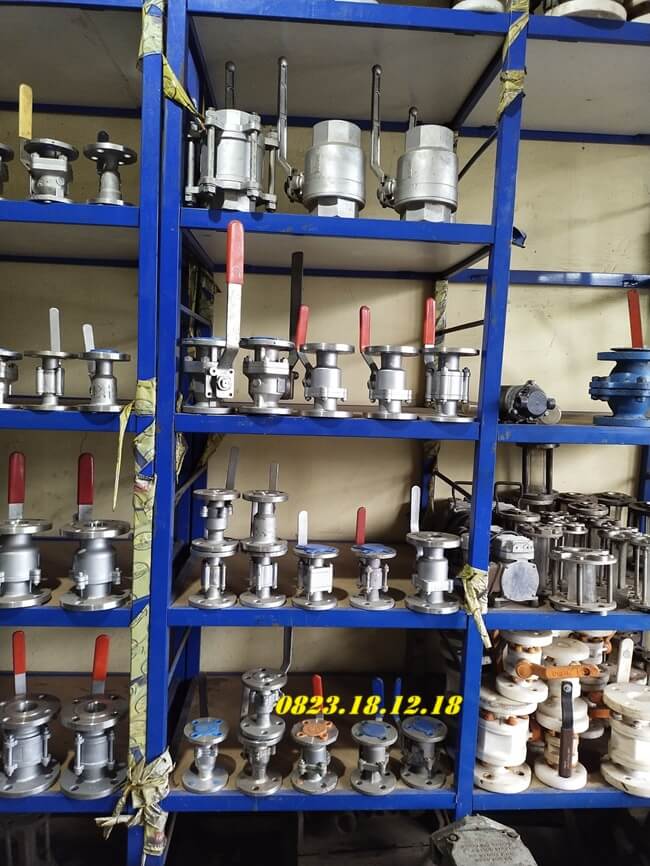

– Van kiểu bi inox: Chịu được hóa chất, nhiệt độ và áp lực cao – dùng trong công nghiệp, thực phẩm, hoá chất.

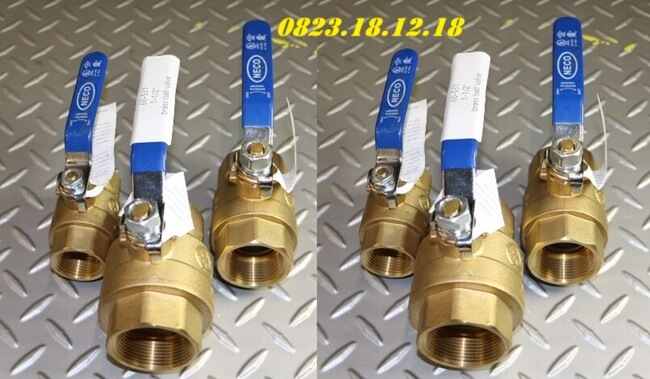

– Van kiểu bi đồng: Giá rẻ, dùng nhiều trong dân dụng, hệ thống nước sạch.

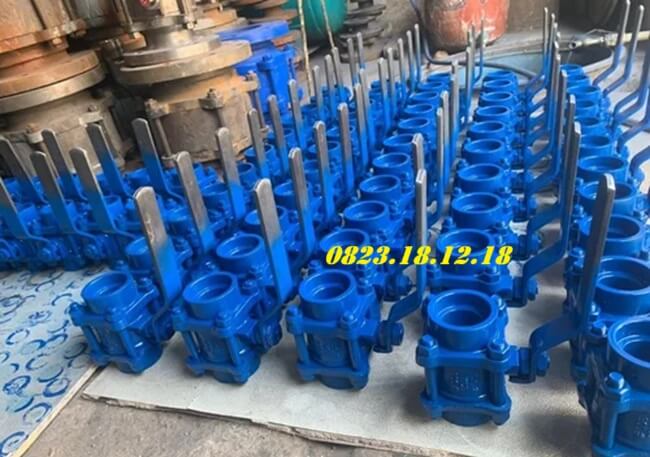

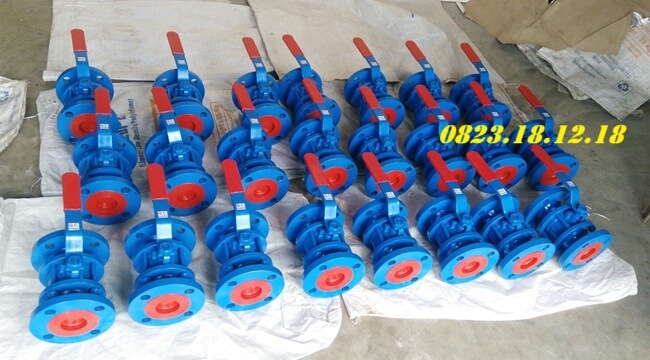

– Van kiểu bi gang: Kích thước lớn, phù hợp hệ thống PCCC, nước thải, nước sinh hoạt công suất lớn

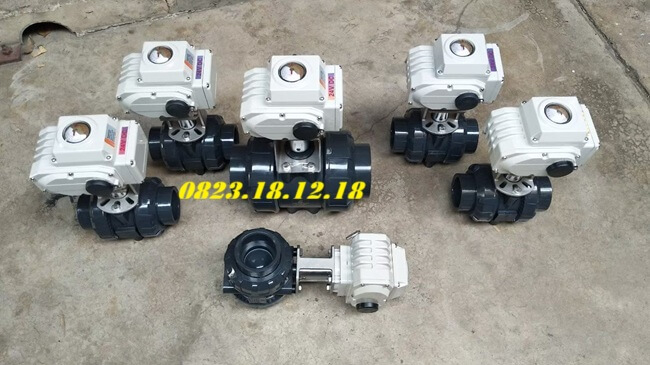

– Van kiểu bi nhựa: Dùng cho hóa chất nhẹ, không bị gỉ sét, giá thành thấp.

4.2 Phân loại van bi theo cơ chế điều khiển

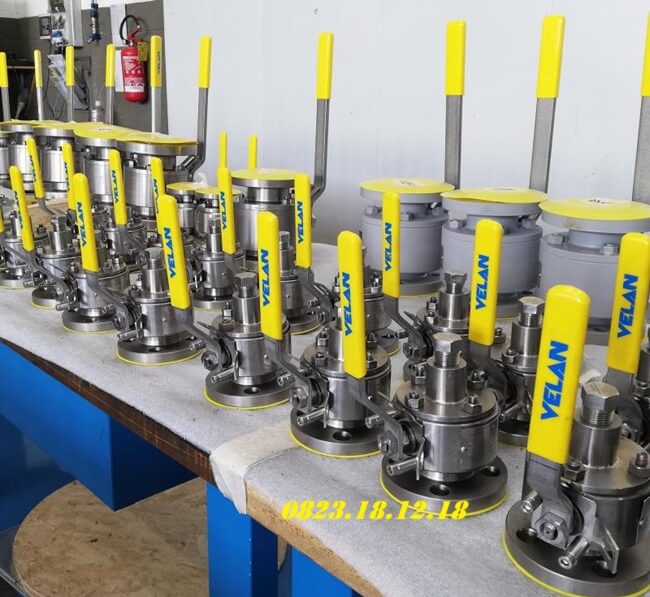

– Van khóa bi tay gạt: Đơn giản, dùng lực tay để điều khiển.

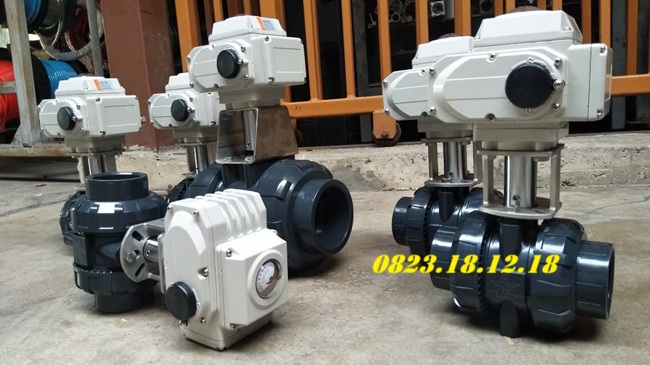

– Van khóa bi điều khiển điện: Tự động hóa hệ thống, kết nối tủ điều khiển, điện áp phổ biến 24V, 220V, 380V

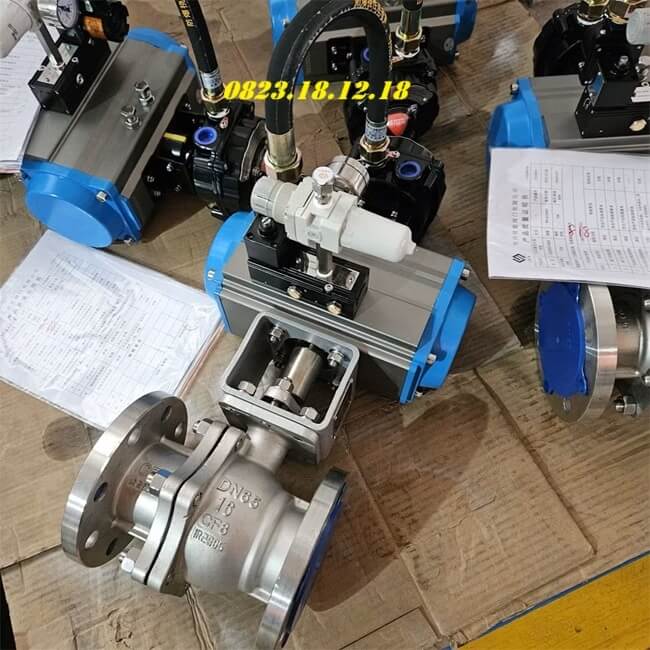

– Van khóa bi điều khiển khí nén: Dùng trong nhà máy công nghiệp, tốc độ đóng/mở nhanh

4.3 Phân loại theo kiểu kết nối

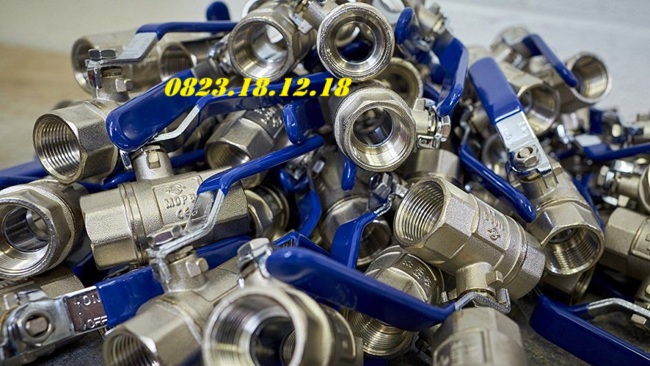

– Van dạng bi nối ren, rắc co: Dễ lắp đặt, thay thế, thường dùng trong hệ thống nhỏ.

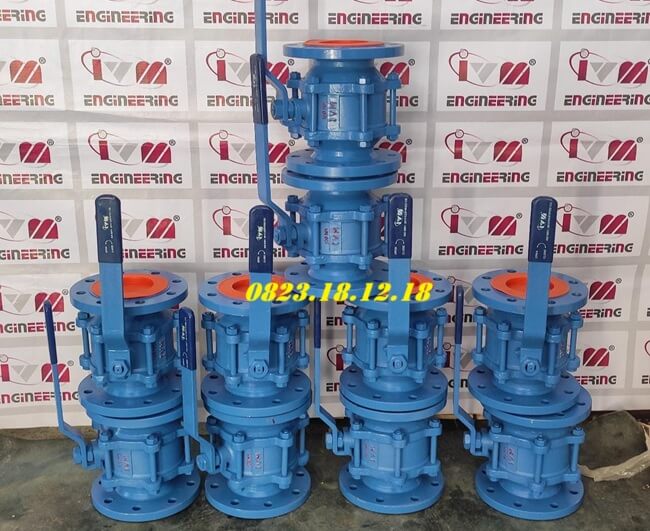

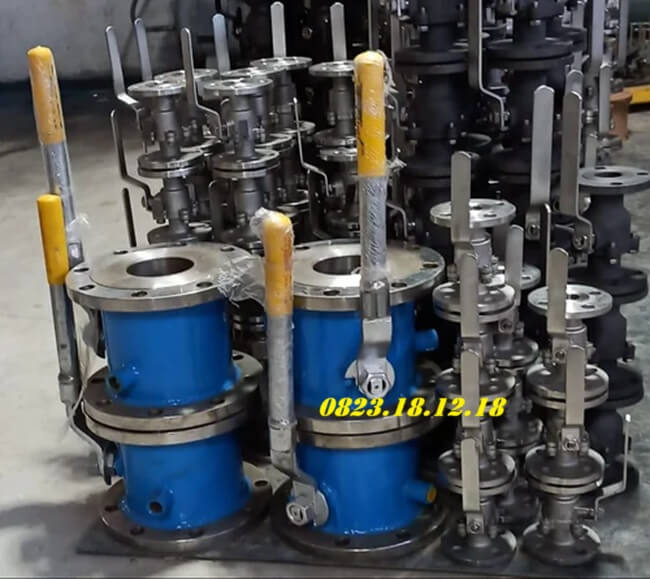

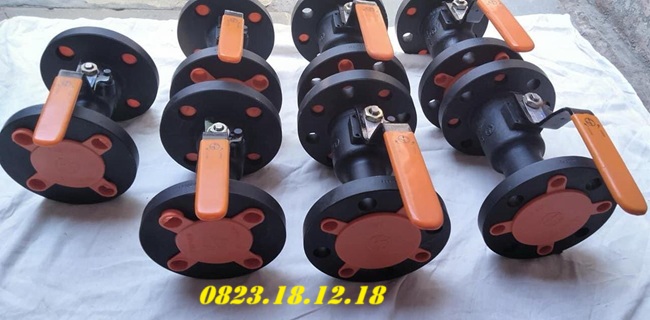

– Van dạng bi mặt bích: Chịu áp lực cao, dùng cho hệ thống công nghiệp lớn, kết nối bích được gắn bởi các bulong

– Van dạng bi kiểu hàn: Kín hoàn toàn, chuyên dùng cho hệ thống hơi, khí áp lực cao.

4.4 Phân loại theo số cửa (ngã)

– Van kiểu bi 2 ngã: Thông dụng nhất, điều hướng dòng chảy theo 1 chiều.

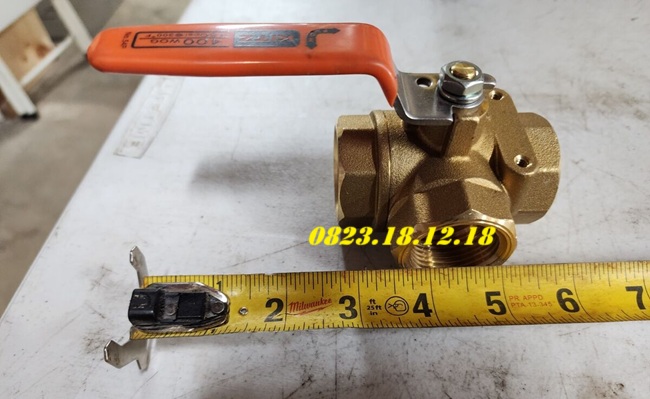

– Van kiểu bi 3 ngã, 4 ngã: Điều phối dòng chảy linh hoạt theo nhiều hướng.

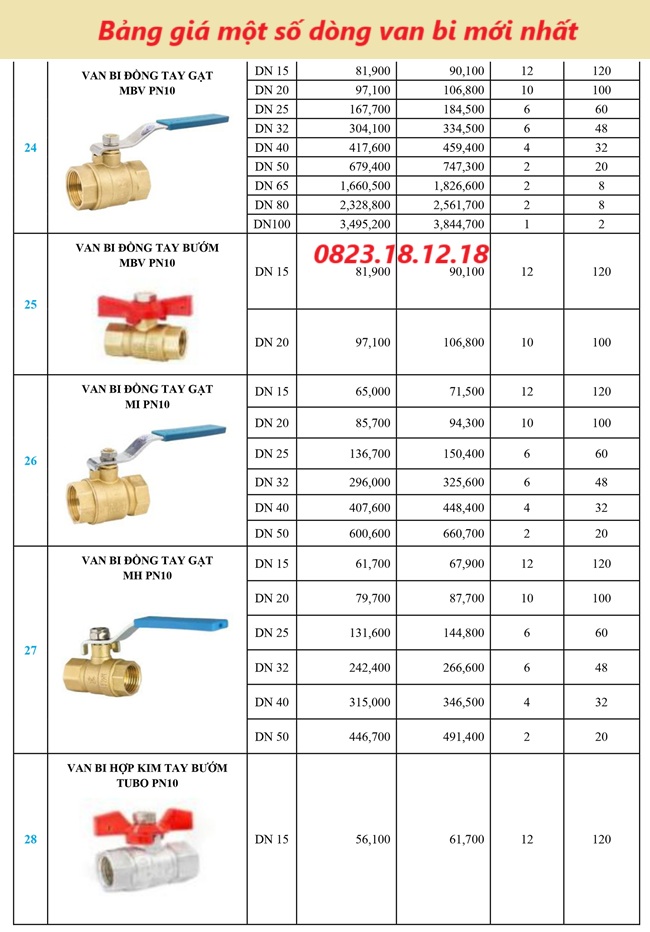

5. Bảng giá van bi mới nhất 2025

Lưu ý: Giá trên chỉ một số mẫu van và chỉ mang tính chất tham khảo, vui lòng liên hệ để nhận báo giá tốt nhất theo số lượng và hãng sản xuất.

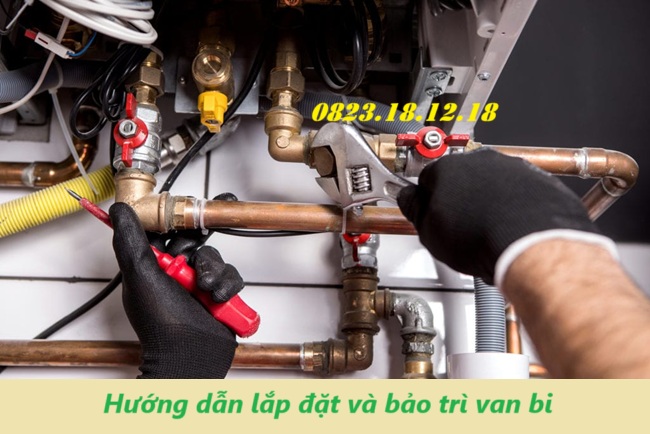

6. Hướng dẫn lắp đặt và bảo trì van bi

Van khóa bi là thiết bị có vai trò quan trọng trong việc kiểm soát dòng chảy của lưu chất trong đường ống. Tuy nhiên, để van hoạt động hiệu quả, ổn định và bền bỉ theo thời gian, quá trình lắp đặt và bảo trì đúng cách là yếu tố then chốt.

Dưới đây là hướng dẫn chi tiết dành cho cả người sử dụng dân dụng lẫn kỹ thuật viên chuyên nghiệp:

6.1 Hướng dẫn lắp đặt van bi đúng kỹ thuật

Bước 1: Chuẩn bị trước khi lắp đặt

Trước khi tiến hành lắp đặt, cần đảm bảo các điều kiện sau:

– Kiểm tra van kiểu bi và các phụ kiện đi kèm xem có bị hư hỏng, móp méo hoặc dị vật bên trong hay không.

– Làm sạch đường ống dẫn: Đảm bảo bên trong đường ống không còn bụi bẩn, mạt sắt hoặc chất bám dính có thể gây ảnh hưởng đến quá trình vận hành.

– Đọc kỹ hướng dẫn sử dụng của nhà sản xuất, đặc biệt với các loại van kiểu bi điều khiển tự động.

Bước 2. Tiến hành lắp đặt

– Xác định đúng chiều lắp: Đối với van dạng bi 1 chiều, cần lắp đúng chiều mũi tên chỉ hướng dòng chảy trên thân van. Với van dạng bi hai chiều, có thể lắp theo cả hai hướng.

– Lắp van vào hệ thống:

Với van kiểu bi lắp ren: Quấn băng tan (PTFE) vào đầu ren đường ống để tăng độ kín, sau đó vặn chặt van bằng tay và dụng cụ, tránh siết quá mạnh gây nứt ren hoặc thân van (đặc biệt với van nhựa).

Với van kiểu bi mặt bích: Đặt vòng đệm vào giữa hai mặt bích, siết bulông theo hình chéo đều lực để tránh lệch tâm, đảm bảo lực phân bố đều trên bề mặt làm kín.

Lưu ý: Với van khóa bi điều khiển điện hoặc khí nén, cần đảm bảo nguồn cấp đúng điện áp (24V, 220V, 380V tùy loại), kết nối đúng sơ đồ điện/khí và kiểm tra các đầu tín hiệu điều khiển trước khi vận hành thử.

Bước 3. Kiểm tra sau khi lắp

– Mở nhẹ dòng chảy để kiểm tra xem có hiện tượng rò rỉ tại các điểm kết nối hay không.

– Đóng/mở van nhiều lần để kiểm tra độ linh hoạt của tay gạt hoặc tín hiệu điều khiển.

– Với hệ thống áp suất cao, nên kiểm tra bằng đồng hồ áp hoặc phương pháp kiểm tra áp suất kín.

6.2 Hướng dẫn bảo trì van bi

Việc bảo trì định kỳ giúp duy trì tuổi thọ và hiệu suất làm việc của van, đồng thời phát hiện sớm các hư hỏng để xử lý kịp thời, tránh gián đoạn hệ thống.

Kiểm tra định kỳ

– Tùy theo tần suất sử dụng và môi trường làm việc, nên kiểm tra van định kỳ từ 3 – 6 tháng/lần.

– Quan sát xem có hiện tượng rò rỉ, khó xoay tay gạt, hoặc âm thanh lạ trong quá trình vận hành không.

Vệ sinh bên trong và bên ngoài

– Nếu van hoạt động trong môi trường có hóa chất, bụi bẩn hoặc nước có cặn, nên tháo van ra để vệ sinh bên trong bi van, gioăng và thân van bằng khăn mềm, nước sạch hoặc dung dịch phù hợp (tránh hóa chất ăn mòn nếu không phù hợp với vật liệu van).

– Lau sạch bụi bẩn bên ngoài, đặc biệt là phần tay gạt hoặc đầu điều khiển tự động.

Bôi trơn và làm mềm chuyển động

– Với van khóa bi cơ học (dạng tay gạt hoặc tay quay), có thể bôi một lớp dầu bôi trơn mỏng lên trục xoay và phần tay gạt để giúp vận hành nhẹ hơn.

– Tuy nhiên, với van dùng trong hệ thống thực phẩm, nước uống… cần dùng dầu bôi trơn chuyên dụng đạt chuẩn an toàn thực phẩm.

Thay thế linh kiện bị mòn hoặc hư hỏng

– Nếu phát hiện gioăng làm kín bị chai, nứt hoặc bị biến dạng gây rò rỉ, cần thay thế ngay.

– Với van khóa bi điều khiển tự động, nên kiểm tra bo mạch, mô-tơ hoặc cuộn coil định kỳ, đặc biệt sau thời gian dài sử dụng hoặc sau sự cố nguồn điện.

6.3 Lưu ý quan trọng khi sử dụng van bi

– Không dùng lực quá mạnh để xoay tay gạt khi van đang kẹt – điều này có thể làm gãy trục hoặc vỡ tay gạt.

– Không để van khóa bi ở trạng thái nửa đóng – nửa mở quá lâu, vì sẽ gây xói mòn viên bi và gioăng làm kín.

– Với hệ thống có rung động lớn, nên dùng thêm gối đỡ ống hoặc khớp nối mềm để giảm lực tác động lên van.

7. Câu hỏi thường gặp về van bi

– Van bi có chịu được nhiệt độ cao không?

Có. Với vật liệu như inox hoặc gang, van bi có thể chịu được nhiệt độ lên đến 200 – 250°C tùy loại.

– Van bi có sử dụng được cho hóa chất không?

Có, nhưng cần chọn loại van bằng inox 316 hoặc nhựa chịu hóa chất (PVDF, CPVC…).

– Van bi có bị kẹt sau thời gian dài không sử dụng?

Có thể, do cáu cặn, bụi bẩn hoặc oxy hóa. Khuyến khích vận hành định kỳ và vệ sinh thường xuyên.
