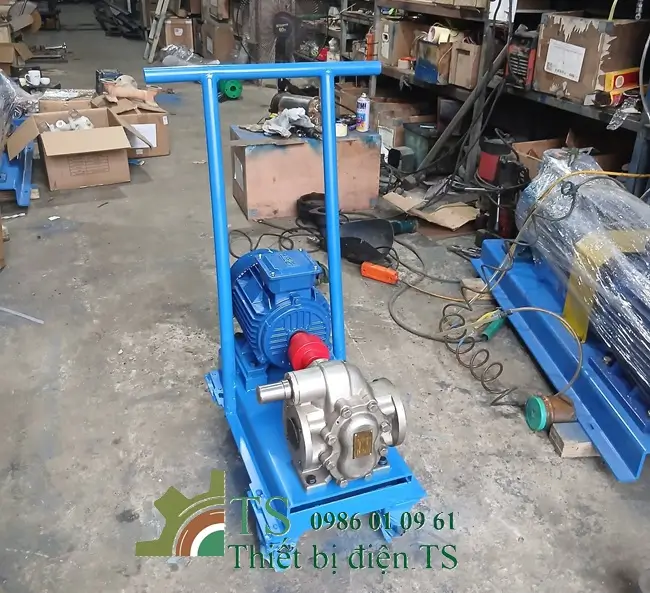

I. Máy bơm dầu bánh răng là gì?

Máy bơm dầu bánh răng là dòng máy bơm thể tích chuyển động quay chuyên dụng, vận hành dựa trên sự thay đổi thể tích công tác giữa các rãnh răng khi cặp bánh răng ăn khớp và nhả khớp để hút và nén đẩy chất lỏng. Thiết bị được thiết kế đặc thù để vận chuyển các lưu chất có độ nhớt từ trung bình đến rất cao, đồng thời tạo ra áp lực làm việc lớn mà các dòng máy bơm ly tâm cánh hở thông thường không thể đáp ứng.

Khác với máy bơm ly tâm vốn bị tụt giảm lưu lượng nghiêm trọng khi chất lỏng đặc quánh, máy bơm bánh răng duy trì lưu lượng xả tỷ lệ thuận với tốc độ quay của trục động cơ và hầu như không phụ thuộc vào áp suất đối kháng của đường ống. Nhờ cơ cấu ăn khớp kín khít với khe hở vi mô, buồng bơm có khả năng tự mồi chân không mạnh mẽ, đẩy dòng chất lỏng chảy liên tục, êm ái và không bị hiện tượng xung nhịp ngắt quãng.

Trong công nghiệp nặng, khai khoáng, hàng hải và gia công chế tạo, máy bơm dầu bánh răng giữ hai vai trò sống còn: cung cấp nguồn động lực dầu áp suất cao cho các hệ thống truyền động thủy lực và thực hiện nhiệm vụ luân chuyển, tuần hoàn bôi trơn cưỡng bức hoặc sang chiết các loại dầu nhiên liệu, dầu bôi trơn, nhựa đường lỏng từ bồn bể sang các dây chuyền sản xuất.

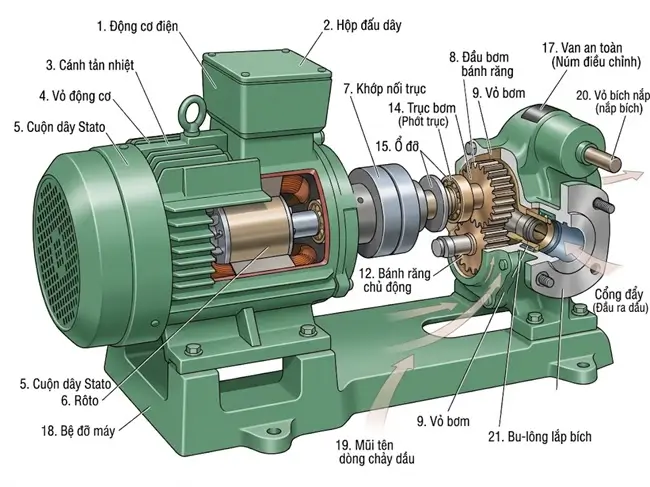

II. Cấu tạo của máy bơm dầu bánh răng

Một tổ hợp máy bơm dầu bánh răng hoàn chỉnh đạt tiêu chuẩn công nghiệp được cấu thành từ 7 cụm bộ phận cơ khí chính:

Thân vỏ buồng bơm: Đúc bằng gang xám tôi cứng, gang cầu hoặc thép hợp kim dày dặn nhằm chống biến dạng dưới áp suất thủy lực lớn. Khoang bên trong gia công nhẵn mịn theo hình số 8 ôm sát biên dạng đỉnh răng, tạo thành không gian kín vận chuyển chất lỏng từ cửa hút sang cửa xả.
Trục chủ động và trục bị động: Hai trục thép hợp kim được tôi nhiệt luyện cao tần để gia tăng độ cứng bề mặt và khả năng chống xoắn. Trục chủ động nối với động cơ qua khớp nối giảm chấn để truyền mô-men xoắn, trục bị động quay đồng tốc ngược chiều nhờ lực ăn khớp của cặp bánh răng.
Cặp bánh răng ăn khớp: Trái tim sinh công của bơm, gồm bánh răng dẫn động và bánh răng bị dẫn. Răng có thể được cắt theo dạng răng thẳng, răng nghiêng xoắn ốc hoặc răng chữ V nhằm triệt tiêu lực đẩy dọc trục và giảm tiếng ồn khi vận hành ở tốc độ cao.
Bạc lót trục và vòng bi chịu tải: Cụm ổ trượt bằng vật liệu đồng thanh hoặc bạc hợp kim composite tự bôi trơn bằng chính dòng dầu làm việc, có nhiệm vụ định vị hướng trục và triệt tiêu tải trọng hướng tâm sinh ra do chênh lệch áp suất giữa hai buồng hút xả.
Cụm phớt chặn dầu làm kín: Phớt cơ khí chịu nhiệt hoặc phớt môi cao su flo kháng dầu được bố trí tại cổ trục chủ động, giữ kín khoang áp suất và ngăn chặn tuyệt đối tình trạng rò rỉ dầu ra môi trường bên ngoài.
Cụm van an toàn hồi lưu tích hợp: Van một chiều lò xo lắp đặt ngay trên nắp đầu bơm. Khi áp suất đường ống xả vượt quá giới hạn cài đặt do nghẹt đường ống hoặc khóa vòi đột ngột, lò xo van sẽ nén lại để mở cửa thông dòng dầu tuần hoàn ngược về buồng hút, bảo vệ vỏ bơm và động cơ khỏi sự cố nứt vỡ, quá tải.
Cổng hút và cổng xả: Gia công theo chuẩn kết nối ren trong hoặc mặt bích bắt bu-lông tiêu chuẩn công nghiệp, bố trí đối xứng hoặc vuông góc tùy thuộc vào cấu hình bơm bánh răng ăn khớp ngoài hay ăn khớp trong.

III. Cơ chế hoạt động của máy bơm dầu bánh răng

Cơ chế hoạt động của máy bơm dầu bánh răng dựa trên nguyên lý thay đổi thể tích buồng kín trong quá trình ăn khớp và nhả khớp, diễn ra tuần hoàn qua 4 giai đoạn kỹ thuật:

Giai đoạn 1: Nhả khớp tạo chân không hút dầu: Khi động cơ truyền lực làm cặp bánh răng quay, các răng đang ăn khớp ở khu vực cửa vào bắt đầu tách rời nhau ra. Quá trình nhả khớp làm thể tích rỗng giữa các rãnh răng tăng lên đột ngột, hình thành một vùng áp suất chân không sâu tại cửa hút. Dưới sự chênh lệch áp suất khí quyển, dòng dầu từ bồn chứa bị hút mạnh vào buồng bơm và điền đầy vào các rãnh răng.
Giai đoạn 2: Vận chuyển dầu theo chu vi buồng bơm: Dầu nằm gọn trong các rãnh răng kín được giới hạn bởi đỉnh răng và mặt vách trong của thân vỏ buồng bơm. Khi bánh răng tiếp tục quay tròn, khối chất lỏng này bị cuốn trôi theo chu vi ngoài của buồng máy (dọc theo hai cung tròn trên và dưới của hình số 8) di chuyển dần từ khoang hút sang khoang xả. Lưu chất hoàn toàn không thể chảy ngược qua vùng tâm bơm do các răng ăn khớp ở giữa đóng vai trò như một vách ngăn kín.
Giai đoạn 3: Ăn khớp nén đẩy dầu ra cổng xả: Khi các rãnh răng mang dầu tiến vào khu vực cửa ra, các đỉnh răng của bánh răng này bắt đầu chui vào rãnh răng của bánh răng kia. Thể tích công tác tại khu vực này bị thu hẹp dần về mức tối thiểu, ép toàn bộ lượng dầu chứa trong rãnh thoát ra ngoài cửa xả với áp lực cao, hình thành dòng chảy liên tục đưa vào hệ thống truyền động hoặc đường ống dẫn.
Giai đoạn 4: Tuần hoàn bảo vệ quá áp: Quá trình hút và xả dầu diễn ra liên tục theo từng vòng quay. Trong trường hợp đường ống xả gặp sự cố tắc nghẽn hoặc áp lực hệ thống vượt ngưỡng an toàn, van hồi lưu tích hợp bên trong nắp bơm sẽ tự động mở ra dưới áp lực dầu, đưa dòng chảy hồi về cửa hút nhằm triệt tiêu hiện tượng khóa thủy lực và ngăn ngừa cháy động cơ.

IV. Các loại máy bơm dầu bánh răng phổ biến

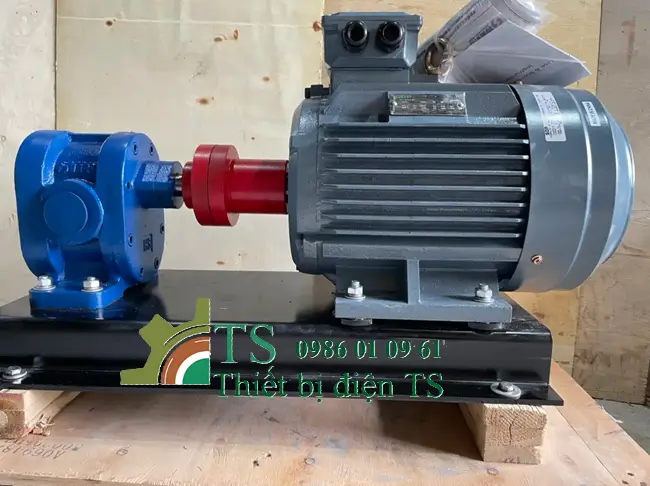

1. Bơm bánh răng 380V

Bơm bánh răng 380V là dòng tổ hợp máy bơm công nghiệp tải nặng sử dụng nguồn điện ba pha, chuyên phục vụ các yêu cầu vận hành liên tục với áp suất cao và lưu lượng lớn trong các nhà máy sản xuất.

Vật liệu và kết cấu: Đầu bơm bằng gang xám đúc dày kết nối đồng trục với động cơ điện 380V qua khớp nối giảm chấn cao su trên bệ thép U chấn định hình vững chắc; bánh răng thép hợp kim thấm nitơ chống mài mòn; van an toàn tích hợp trên nắp đầu máy.
Thông số vận hành: Điện áp ba pha 380V tần số 50Hz, dải công suất motor từ 1.5kW đến trên 15kW, lưu lượng xả đạt từ 30 đến 500 lít/phút, áp suất làm việc ổn định 5 đến 25 bar, hoạt động liên tục 24/7.
Môi chất và ứng dụng: Bơm trung chuyển dầu Diesel, dầu nặng FO, dầu nhờn công nghiệp, dầu tuần hoàn làm mát máy ép nhựa, hệ thống bôi trơn tuabin nhiệt điện và các trạm biến áp lớn.

2. Bơm bánh răng diesel

Bơm bánh răng diesel là tổ hợp máy bơm cơ động dã chiến sử dụng động cơ đốt trong chạy dầu Diesel để dẫn động đầu bơm bánh răng, chuyên dùng cho các khu vực hiện trường không có lưới điện công nghiệp.

Vật liệu và kết cấu: Đầu bơm gang đúc liên kết với động cơ diesel một xilanh làm mát bằng gió hoặc nước qua bộ truyền đai puly dây curoa hoặc khớp nối mềm, gắn trên khung đế thép có bánh xe kéo cơ động.
Thông số vận hành: Công suất động cơ diesel từ 5HP đến 15HP khởi động đề điện hoặc giật tay, lưu lượng 50 đến 300 lít/phút, áp suất làm việc 5 đến 16 bar, khả năng tự mồi sâu tới 4 mét.
Môi chất và ứng dụng: Cấp phát nhiên liệu dã chiến cho máy xúc đào, xe cơ giới tại công trường đường giao thông vùng cao, khai thác mỏ khoáng sản và bơm hút dầu cặn sà lan bến bãi đường sông.

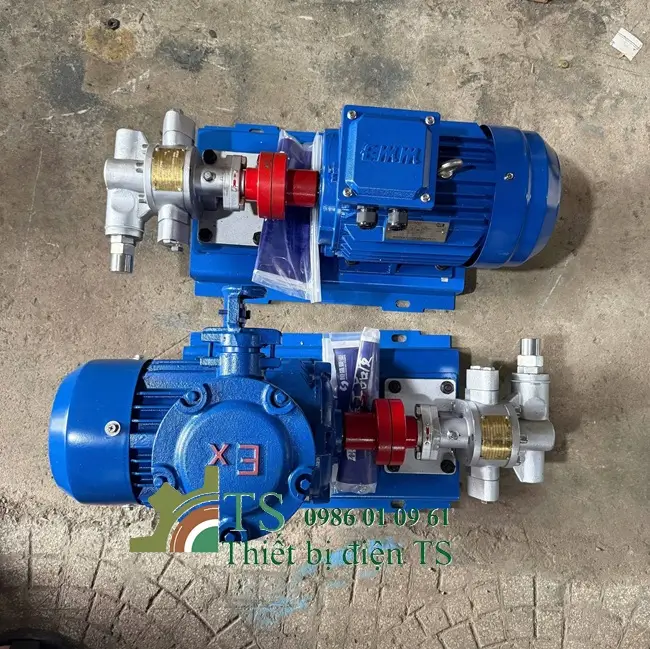

3. Bơm dầu thủy lực bánh răng ăn khớp ngoài

Bơm dầu thủy lực bánh răng ăn khớp ngoài là dòng bơm áp lực cao được ứng dụng phổ biến nhất trong các hệ thống trạm nguồn thủy lực, sở hữu hai bánh răng có kích thước bằng nhau quay ngược chiều nhau để tạo áp suất làm việc cực lớn.

Vật liệu và kết cấu: Thân vỏ đúc bằng hợp kim nhôm áp lực cao hoặc gang chịu lực, cặp bánh răng ăn khớp ngoài gia công mài phẳng chính xác vi mô, tích hợp các tấm cân bằng áp lực hướng trục chống xì dầu.
Thông số vận hành: Áp suất làm việc danh định rất cao từ 100 đến trên 250 bar, dải tốc độ quay từ 600 đến 3.000 vòng/phút, hiệu suất thể tích đạt trên 90%, kích thước siêu nhỏ gọn.
Môi chất và ứng dụng: Chuyên dùng cho dầu thủy lực chuyên dụng VG 32, VG 46, VG 68 để cung cấp áp lực nâng hạ xilanh cho máy chấn tôn, máy ép dập phôi, xe nâng hàng và cánh tay gàu máy xúc đào.

4. Bơm dầu thủy lực bánh răng ăn khớp trong

Bơm dầu thủy lực bánh răng ăn khớp trong là dòng thiết bị cơ học cao cấp sở hữu cấu trúc một bánh răng nhỏ nằm lọt lòng và ăn khớp bên trong một vành răng lớn hơn cùng quay một chiều quanh hai tâm lệch nhau.

Vật liệu và kết cấu: Cấu tạo gồm bánh răng chủ động ở trong, vành răng bị động ở ngoài và một lưỡi liềm ngăn cách khoang hút xả; các chi tiết gia công từ thép hợp kim chịu nhiệt mài bóng vi mô; độ kín khít tuyệt đối.
Thông số vận hành: Áp suất làm việc từ 10 đến 40 bar (các dòng thủy lực cao cấp đạt trên 150 bar), lưu lượng ổn định từ 20 đến 250 lít/phút, độ ồn làm việc cực thấp, lưu lượng không bị rung lắc dao động.
Môi chất và ứng dụng: Xử lý hoàn hảo các lưu chất siêu đặc như keo dán công nghiệp, nhựa đường nóng chảy, mật rỉ đường mía, cao su lỏng, mực in và dùng trong các hệ thống thủy lực đòi hỏi độ êm tuyệt đối.

V. Đặc điểm của máy bơm dầu bánh răng

1. Ưu điểm kỹ thuật vượt trội

Khả năng bơm chất lỏng độ nhớt cao: Xử lý hiệu quả các chất lỏng đặc quánh có độ nhớt từ vài chục đến hàng nghìn đơn vị độ nhớt động lực học, nơi mà các dòng bơm ly tâm bị quá tải hoặc mất áp hoàn toàn.
Tạo áp suất làm việc cao và ổn định: Cơ chế dịch chuyển thể tích kín khít giúp bơm tạo ra áp lực từ vài chục bar đến hàng trăm bar, duy trì dòng lưu chất xả liên tục và đều đặn theo thời gian thực.
Khả năng tự mồi chân không mạnh mẽ: Khe hở cơ khí giữa các răng và thân vỏ cực kỳ nhỏ, cho phép buồng bơm tự hút chân không sâu tới 3 – 5 mét mà không cần châm mồi chất lỏng trước khi chạy.
Độ bền cơ học và tuổi thọ rất cao: Cấu trúc đơn giản, ít chi tiết chuyển động phức tạp, các bề mặt trượt được bôi trơn liên tục bằng chính dòng dầu làm việc, giúp thiết bị vận hành bền bỉ nhiều năm ít xảy ra hỏng hóc.
Tích hợp cơ chế bảo vệ kép: Dễ dàng kiểm soát lưu lượng bằng cách thay đổi tốc độ quay trục, đồng thời van an toàn hồi lưu tích hợp bảo vệ hệ thống tuyệt đối trước sự cố quá áp đột ngột.

2. Hạn chế cần lưu ý

Nhạy cảm với tạp chất hạt rắn: Các khe hở ăn khớp có kích thước vi mô. Nếu chất lỏng lẫn cát sỏi, mạt sắt hoặc bụi cứng, bề mặt răng và vách buồng bơm sẽ nhanh chóng bị cào xước, làm tụt áp và giảm hiệu suất bơm.
Tuyệt đối không chạy khô: Bạc lót trục và bánh răng phụ thuộc hoàn toàn vào màng dầu bôi trơn khi làm việc. Bơm chạy khô không tải quá 30 giây sẽ phát sinh nhiệt ma sát cực lớn gây cháy phớt làm kín và kẹt dính bánh răng.
Độ ồn tăng khi quay tốc độ cao: Dòng bơm bánh răng ăn khớp ngoài tạo ra tiếng rít cơ khí tương đối lớn khi vận hành ở dải tốc độ quay trên 1.500 vòng/phút hoặc khi dầu bị hiện tượng xâm thực bọt khí.

VI. Ứng dụng của máy bơm dầu bánh răng

Hệ thống truyền động và nguồn thủy lực: Cung cấp dòng dầu áp lực cao cho xilanh, mô tơ thủy lực vận hành máy ép thủy lực, máy đúc áp lực, máy ép phế liệu, máy nâng hạ và xe công trình chuyên dụng.
Hệ thống bôi trơn cưỡng bức công nghiệp: Bơm tuần hoàn dầu bôi trơn liên tục cho hộp giảm tốc tải nặng, ổ đỡ trục máy cán thép, động cơ tàu thủy cỡ lớn và các tổ máy tuabin phát điện.
Trung chuyển và sang chiết nhiên liệu bồn bể: Hút và đẩy các dòng nhiên liệu dầu Diesel, dầu nặng FO, dầu biến thế từ xe téc bồn, sà lan bến cảng vào bồn chứa ngầm hoặc nạp vào buồng đốt lò hơi công nghiệp.
Ngành sản xuất hóa chất và vật liệu xây dựng: Vận chuyển các chất lỏng có độ dẻo quánh cao như nhựa đường đặc, nhũ tương đường, keo dán công nghiệp, chất trợ nghiền xi măng và sơn lỏng.
Công nghiệp chế biến và mía đường: Sử dụng các phiên bản bánh răng ăn khớp trong bằng thép không gỉ để bơm mật rỉ đường, dầu thực vật, chất béo và mỡ động vật nóng chảy.

VII. Lưu ý khi lựa chọn và sử dụng máy bơm dầu bánh răng

Bắt buộc lắp đặt lưới lọc tách cặn ở cửa hút: Luôn lắp một cụm lọc chữ Y hoặc cốc lọc cặn có mắt lưới từ 60 đến 100 mesh ngay trước đường ống hút của bơm. Thao tác này chặn đứng mạt kim loại và tạp chất thô xâm nhập làm xước buồng bơm hoặc vỡ răng.
Chọn tốc độ vòng tua phù hợp với độ nhớt của dầu: Dầu càng đặc thì tốc độ quay của trục bơm càng phải giảm. Với dầu bôi trơn thông thường, có thể dùng động cơ tốc độ 1.450 vòng/phút; nhưng với dầu nặng FO, nhựa đường hay keo đặc, bắt buộc phải dùng động cơ giảm tốc ở dải vòng tua từ 300 đến 600 vòng/phút để tránh hiện tượng xâm thực phá hủy bánh răng.
Kiểm tra chiều quay trục động cơ trước khi vận hành: Động cơ phải quay đúng chiều mũi tên chỉ dẫn dập nổi trên thân bơm. Quay ngược chiều sẽ biến cửa hút thành cửa xả và ngược lại, gây hỏng cụm phớt chặn dầu hoặc làm bung nắp buồng bơm do kẹt áp.
Tuyệt đối không để máy bơm chạy khô: Khi mới lắp đặt hoặc sau mỗi lần bảo dưỡng, phải đổ mồi một lượng dầu sạch vào buồng bơm qua cổng xả để làm ướt các bánh răng và phớt chặn trước khi bật nguồn điện.
Cân chỉnh định kỳ áp lực van an toàn hồi lưu: Thường xuyên kiểm tra vít chỉnh áp của van an toàn trên nắp bơm. Đảm bảo ngưỡng mở van luôn được cài đặt cao hơn áp suất làm việc thực tế từ 10% đến 15% để bảo vệ toàn tuyến ống mà không làm thất thoát lưu lượng khi vận hành bình thường.

VIII. Địa chỉ cung cấp máy bơm dầu bánh răng chính hãng, giá tốt

Máy bơm dầu bánh răng giữ vai trò cốt lõi trong các hệ thống truyền động lực thủy lực và dây chuyền luân chuyển chất lỏng độ nhớt cao nhờ khả năng tạo áp lực mạnh mẽ, cơ chế tự mồi bền bỉ và lưu lượng xả ổn định. Việc tính toán chính xác độ nhớt động lực học của môi chất để lựa chọn tốc độ vòng tua động cơ phù hợp, kết hợp lắp đặt cụm lọc cặn cửa hút chuẩn mực sẽ ngăn chặn triệt để hiện tượng xâm thực cơ học và kéo dài tuổi thọ ăn khớp của cặp bánh răng qua nhiều năm vận hành.

CTY TNHH THIẾT BỊ ĐIỆN TS chuyên nhập khẩu và phân phối trực tiếp các dòng máy bơm dầu bánh răng 380V công nghiệp, máy bơm bánh răng đầu nổ diesel dã chiến, bơm thủy lực bánh răng áp cao và các dòng bơm bánh răng ăn khớp trong chuyên dụng chính hãng với đầy đủ chứng nhận CO/CQ cùng chính sách bảo hành từ 12 đến 24 tháng. Quý khách hàng cần tư vấn cấu hình kỹ thuật chuyên sâu hoặc nhận bảng báo giá chi tiết ưu đãi nhất năm 2026 xin vui lòng liên hệ trực tiếp qua số Hotline 0986.010.961, truy cập website thietbidients.com hoặc gửi thư về email thietbidients97@gmail.com.
