Cấu tạo và nguyên lý hoạt động đồng hồ đo xăng dầu bánh răng

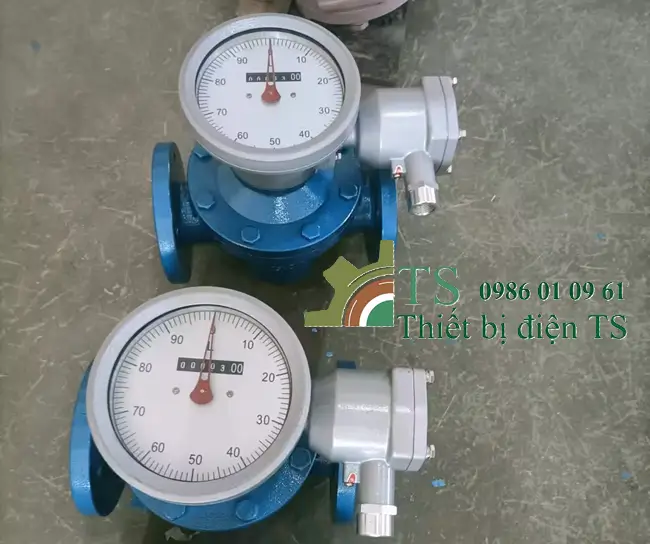

I. Đồng hồ đo xăng dầu bánh răng là gì?

Đồng hồ đo xăng dầu bánh răng là thiết bị đo lưu lượng thể tích theo nguyên lý dịch chuyển tích cực, sử dụng sự ăn khớp chuẩn xác của một cặp bánh răng bên trong buồng đong kín khít để đo đếm chính xác thể tích chất lỏng chảy qua. Khi dòng nhiên liệu có áp lực đi vào buồng đo, chênh lệch áp suất giữa cổng nạp và cổng xả sẽ tác động trực tiếp lên bề mặt các răng, ép cặp bánh răng quay tròn liên tục và chia tách dòng chất lỏng thành các thể tích cố định đã biết trước để đo đếm.

Khác với các dòng đồng hồ đo theo vận tốc dòng chảy như đồng hồ tuabin vốn dễ bị sai lệch khi chất lỏng thay đổi độ nhớt hoặc xuất hiện xoáy cuộn thủy lực, đồng hồ đo bánh răng có độ chính xác hầu như không phụ thuộc vào độ nhớt của môi chất. Thiết bị duy trì sai số kiểm định cực thấp (từ 0.2% đến 0.5%), hoạt động ổn định với cả các lưu chất linh động như dầu Diesel, dầu hỏa lẫn các dòng chất lỏng có độ nhớt rất cao như dầu bôi trơn động cơ, dầu hộp số và dầu nặng công nghiệp. Ngoài ra, thiết bị không đòi hỏi các đoạn ống thẳng nghiêm ngặt ở trước và sau vị trí lắp đặt.

Trong các trạm cấp phát nhiên liệu nội bộ, xe bồn téc vận tải, bồn dầu buồng đốt lò hơi và nhà xưởng công nghiệp nặng, đồng hồ đo bánh răng là công cụ tiêu chuẩn để kiểm soát xuất nhập vật tư. Thiết bị cung cấp dữ liệu tức thời và số tích lũy tổng chuẩn xác, loại trừ hoàn toàn các rủi ro gian lận hoặc hao hụt nhiên liệu trong quá trình vận hành.

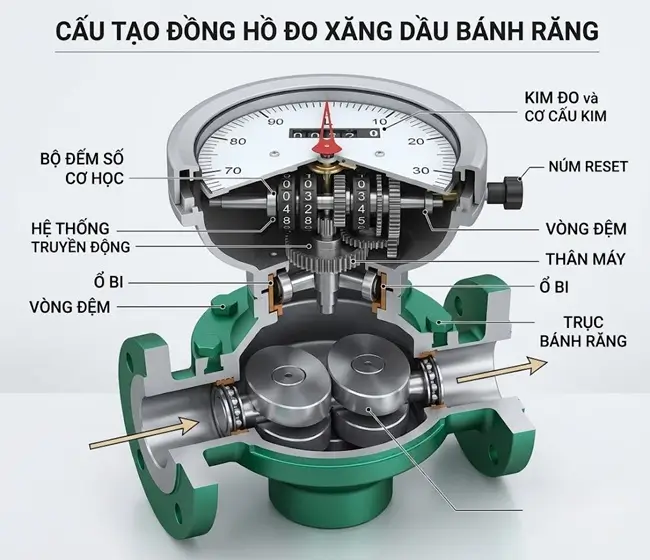

II. Cấu tạo đồng hồ đo xăng dầu bánh răng

Một chiếc đồng hồ đo xăng dầu bánh răng hoàn chỉnh đạt chuẩn công nghiệp được cấu thành từ 7 cụm bộ phận cơ điện chính xác:

• Thân vỏ buồng đo chịu áp: Được đúc từ hợp kim nhôm áp lực cao, gang xám tôi cứng hoặc thép không gỉ. Lòng buồng đo được gia công phay mài nhẵn phẳng chính xác vi mô theo hình số 8 ôm khít cặp bánh răng, chịu được áp lực nén thủy lực lớn từ 10 đến trên 30 bar.

• Cặp bánh răng đo lường: Trái tim sinh công của buồng đo, thường là cặp bánh răng hình bầu dục elip hoặc bánh răng tròn ăn khớp ngoài. Răng được chế tạo từ hợp kim nhôm gia cường, nhựa kỹ thuật chịu mài mòn hoặc inox, trên thân bánh răng có đúc ngậm các viên nam châm vĩnh cửu để phát tín hiệu xung.

• Trục đỡ và bạc lót trượt: Hai trục định tâm bằng thép hợp kim tôi cứng hoặc cacbua vonfram chống cong vênh, tựa trên cụm bạc lót tự bôi trơn bằng đồng thanh hoặc gốm tổng hợp, giúp triệt tiêu ma sát và chịu được lực tỳ hướng tâm sinh ra do chênh lệch áp suất.

• Cụm nắp buồng đo và gioăng làm kín: Nắp đậy kim loại liên kết bằng bu-lông chịu lực, cách ly bằng gioăng cao su flo chịu nhiệt hoặc nhựa Teflon kháng hydrocacbon, ngăn chặn tuyệt đối tình trạng rò rỉ nhiên liệu ra môi trường bên ngoài.

• Cảm biến từ trường thu phát tín hiệu: Đặt trong hốc kín cách ly ở mặt ngoài của vách buồng đo, hoạt động theo nguyên lý cảm ứng điện từ hoặc hiệu ứng Hall để ghi nhận số vòng quay của nam châm gắn trên bánh răng mà không cần xuyên thủng vỏ chịu áp.

• Bộ hiển thị số liệu: Gồm cụm hiển thị cơ học (sử dụng hộp số bánh răng dẫn động hệ con lăn số dập nổi kèm núm vặn trả số về 0) hoặc màn hình tinh thể lỏng kỹ thuật số (sử dụng vi mạch đếm xung hiển thị số lít mẻ, số tổng cộng dồn và tốc độ dòng chảy thực tế).

• Cổng kết nối vào ra: Tiện ren trong tiêu chuẩn từ 1 inch, 1.5 inch đến 2 inch hoặc gia công mặt bích bắt bu-lông tiêu chuẩn công nghiệp, cho phép lắp đặt chắc chắn vào tuyến ống cấp nạp.

III. Nguyên lý hoạt động của đồng hồ đo xăng dầu bánh răng

Đồng hồ đo xăng dầu bánh răng vận hành dựa trên nguyên lý dịch chuyển thể tích tích cực khép kín thông qua chuyển động quay của cặp bánh răng ăn khớp, diễn ra tuần hoàn qua 4 giai đoạn kỹ thuật:

• Giai đoạn 1: Chênh lệch áp suất tạo mô-men quay: Dòng nhiên liệu áp lực từ máy bơm đi vào cổng nạp của đồng hồ. Do cửa xả có áp suất thấp hơn cửa nạp, độ chênh áp này tác động trực tiếp lên bề mặt thân răng của cặp bánh răng, tạo ra mô-men xoắn ép bánh răng thứ nhất quay tròn và truyền động làm quay bánh răng thứ hai theo hướng ngược lại.

• Giai đoạn 2: Định lượng thể tích kín trong khoang rỗng: Khi bánh răng thứ nhất quay vuông góc với hướng dòng chảy, đỉnh răng và thân bánh răng sẽ kết hợp với vách trong của thân vỏ tạo thành một khoang rỗng hình lưỡi liềm kín hoàn toàn. Một lượng thể tích chất lỏng chuẩn xác bị giữ kín trong khoang này và được vận chuyển theo cung tròn men dọc theo thành buồng đo từ cổng nạp sang cổng xả.

• Giai đoạn 3: Đẩy chất lỏng ra cửa xả và luân phiên góc quay: Khi bánh răng thứ nhất hoàn tất việc xả lượng chất lỏng ra cổng ra, bánh răng thứ hai lập tức quay vào vị trí vuông góc để tạo thành khoang kín tiếp theo ở phía đối diện và vận chuyển mẻ dầu thứ hai sang cửa xả. Quá trình này diễn ra liên tục, tạo thành chu trình xả dầu liên tục mà không có chất lỏng nào có thể chảy luồn tự do qua tâm buồng đo.

• Giai đoạn 4: Thu nhận tín hiệu và hiển thị kết quả: Cứ mỗi một vòng quay hoàn chỉnh của cặp bánh răng tương ứng với một thể tích chất lỏng cố định chảy qua (bằng 4 lần thể tích khoang lưỡi liềm). Nam châm gắn trên bánh răng quét qua cảm biến từ trường ngoài vách buồng đo sinh ra các xung điện từ gửi về bo mạch vi xử lý (hoặc kéo hộp số cơ học), tính toán và hiển thị chính xác số lít nhiên liệu xuất kho theo thời gian thực.

IV. Các loại đồng hồ đo xăng dầu bánh răng phổ biến

1. Đồng hồ đo xăng dầu bánh răng Oval Gear

Đồng hồ đo xăng dầu bánh răng Oval Gear là dòng thiết bị đo lường thể tích sử dụng cặp bánh răng hình bầu dục elip ăn khớp chính xác vi mô, mang lại độ phân giải đo lường vượt trội và khả năng vận hành ổn định với dải độ nhớt cực rộng.

• Vật liệu và kết cấu: Thân vỏ đúc bằng hợp kim nhôm áp lực cao hoặc thép không gỉ; cặp bánh răng hình elip bằng nhựa kỹ thuật chịu mài mòn hoặc nhôm gia cường; trục thép tôi cứng chịu mài mòn cao tần.

• Thông số vận hành: Dải lưu lượng 10 – 250 lít/phút, áp suất làm việc 10 – 30 bar, sai số đo lường cực thấp dưới 0.2% – 0.5%, đo chính xác từ dầu nhẹ đến lưu chất có độ nhớt 1.000 cSt.

• Môi chất và ứng dụng: Đo đếm dầu Diesel, dầu bôi trơn động cơ, dầu thủy lực, dầu hộp số tại các trạm cấp phát nhiên liệu nội bộ, xe bồn tiếp dầu dã chiến và nhà xưởng cơ dưỡng máy thi công.

2. Đồng hồ đo xăng dầu bánh răng điện tử

Đồng hồ đo xăng dầu bánh răng điện tử là dòng thiết bị đo lường kỹ thuật số thông minh, tích hợp buồng đo bánh răng elip với bo mạch vi điều khiển và màn hình tinh thể lỏng hiển thị đa thông số.

• Vật liệu và kết cấu: Vỏ bọc nhôm đúc phủ sơn tĩnh điện chống nước; màn hình tinh thể lỏng hiển thị hai dòng số nét; cảm biến từ trường thu nhận xung không tiếp xúc; sử dụng nguồn pin nuôi lithium tuổi thọ từ 2 đến 3 năm.

• Thông số vận hành: Hiển thị đồng thời số lít mẻ bơm, tổng tích lũy vĩnh viễn và tốc độ dòng chảy thực tế tính theo lít/phút, hỗ trợ cài đặt hiệu chuẩn sai số qua bàn phím mềm, cấp bảo vệ chống ẩm đạt chuẩn công nghiệp.

• Môi chất và ứng dụng: Ứng dụng trong các trạm bơm cấp phát thông minh, xe tiếp nhiên liệu hàng không, dây chuyền châm dầu bôi trơn tự động cho động cơ và hệ thống kiểm soát tiêu hao bến bãi logistics.

3. Đồng hồ đo xăng dầu bánh răng dạng cơ

Đồng hồ đo xăng dầu bánh răng dạng cơ là dòng thiết bị đo lường cơ học thuần túy, chuyển đổi chuyển động quay của bánh răng đo thành chuyển động của hộp số con lăn dập nổi mà không cần bất kỳ nguồn điện hay pin nuôi nào.

• Vật liệu và kết cấu: Thân vỏ kim loại gang xám hoặc nhôm dày dặn; cụm hộp số bánh răng truyền động cơ học kín khít; mặt số hiển thị con lăn dập nổi 3 số hoặc 4 số lớn dễ quan sát, tích hợp núm vặn xoay trả số mẻ về 0.

• Thông số vận hành: Lưu lượng đo 20 – 120 lít/phút, áp suất làm việc 3.5 – 10 bar, sai số kiểm định ổn định 1%, hoạt động bền bỉ trong mọi điều kiện thời tiết khắc nghiệt ngoài trời.

• Môi chất và ứng dụng: Cấp phát dầu Diesel, dầu hỏa dã chiến cho máy đào, máy ủi tại công trường xây dựng hạ tầng, mỏ khai khoáng, bến bãi tàu thuyền và nông trường xa nguồn điện.

V. Ưu điểm và hạn chế của đồng hồ đo xăng dầu bánh răng

1. Ưu điểm kỹ thuật vượt trội

• Độ chính xác rất cao và ổn định: Cơ chế đo thể tích thực giúp sai số kiểm định luôn duy trì trong khoảng 0.2% đến 0.5%, không bị ảnh hưởng bởi sự thay đổi nhiệt độ làm thay đổi độ nhớt của dầu.

• Xử lý hoàn hảo các chất lỏng độ nhớt cao: Đo đếm hiệu quả từ nhiên liệu lỏng linh động đến các loại dầu bôi trơn đậm đặc, nơi các dòng đồng hồ tuabin hoặc đĩa lắc bị trượt dòng sai số lớn.

• Không đòi hỏi đoạn ống thẳng kỹ thuật: Dòng chảy đi qua buồng đo thể tích không phụ thuộc vào trạng thái dòng tầng hay dòng xoáy, cho phép lắp đặt đồng hồ ngay sau cút co, van khóa hoặc sát đầu vòi bơm mà không làm phát sinh sai số.

• Độ bền cơ học cao: Tốc độ quay của cặp bánh răng tương đối chậm so với cánh quạt tuabin, giảm thiểu sự mài mòn của các ổ trục và kéo dài tuổi thọ thiết bị qua hàng triệu lít nhiên liệu.

2. Hạn chế cần lưu ý

• Độ sụt áp qua buồng đo lớn: Do dòng chất lỏng phải thắng lực cản ăn khớp của cặp bánh răng để sinh công quay, áp suất tổn thất qua đồng hồ thường từ 0.3 đến 1 bar, đòi hỏi máy bơm cấp phải có áp lực nén đủ khỏe.

• Rất nhạy cảm với cặn rắn và mạt kim loại: Các khe hở ăn khớp có kích thước vi mô chỉ vài chục micron. Nếu để cát sỏi, xỉ hàn hoặc mạt sắt đáy bồn chui vào, bánh răng sẽ bị kẹt cứng làm đứng máy bơm hoặc mẻ đỉnh răng.

• Khối lượng và giá thành cao hơn dòng tuabin: Thân vỏ dày chịu áp lực nén cùng cặp bánh răng gia công cơ khí chính xác khiến thiết bị có trọng lượng nặng hơn và chi phí chế tạo cao hơn các dòng đo vận tốc.

VI. Ứng dụng và cách lựa chọn đồng hồ đo xăng dầu bánh răng

1. Ứng dụng thực tế trong sản xuất và quản lý

• Trạm cấp phát dầu nội bộ cho đoàn xe vận tải: Lắp đặt trên cột bơm cố định hoặc xe tiếp dầu di động để khoán định mức dầu Diesel chính xác cho từng xe đầu kéo, xe buýt, xe bồn.

• Hệ thống cấp phát dầu bôi trơn gara và nhà máy: Đo lường chính xác lượng dầu nhớt châm vào động cơ, hộp số, máy ép cơ khí trong các trung tâm bảo dưỡng xe cơ giới và xưởng sản xuất tự động.

• Theo dõi nhiên liệu buồng đốt lò hơi và trạm phát điện: Đo lưu lượng dầu Diesel hoặc dầu nhẹ nạp vào béc phun lò hơi, tổ máy phát điện công nghiệp để hạch toán chi phí năng lượng theo ca làm việc.

• Bến bãi đường thủy và công trình khai khoáng: Đo đếm thể tích nhiên liệu xuất kho nạp cho tàu khai thác thủy hải sản, sà lan bến cảng, máy xúc mỏ than tại các khu vực khắc nghiệt.

2. Hướng dẫn lựa chọn đồng hồ phù hợp

• Lựa chọn theo dải lưu lượng vận hành: Lưu lượng làm việc thực tế của máy bơm bắt buộc phải nằm trong khoảng từ 20% đến 80% dải lưu lượng đo định mức của đồng hồ. Tuyệt đối không chọn đồng hồ có lưu lượng tối đa bằng đúng lưu lượng bơm để tránh việc cặp bánh răng phải quay quá tốc độ gây mài mòn nhanh.

• Lựa chọn theo độ nhớt của môi chất: Với dầu Diesel hoặc dầu hỏa, chọn model bánh răng nhôm hoặc nhựa kỹ thuật khe hở chuẩn. Với dầu nhớt đậm đặc (độ nhớt trên 300 cSt), phải chọn model bánh răng có khe hở nhiệt lớn hơn để chống kẹt áp khi dầu đặc nguội vào mùa đông.

• Lựa chọn theo phương thức hiển thị: Khu vực công trường bụi bặm, ẩm ướt, không có mái che nên ưu tiên đồng hồ cơ học để chống hỏng màn hình. Các trạm bồn quản lý cấp phát cần độ chính xác cao, kết nối xuất xung về tủ điều khiển nên chọn đồng hồ điện tử bánh răng elip.

• Lựa chọn theo vật liệu buồng đo: Dùng cho nhiên liệu xăng dầu thông thường chỉ cần thân vỏ bằng hợp kim nhôm chịu áp lực. Nếu đo cồn công nghiệp, dung môi hữu cơ hoặc chất lỏng có tính ăn mòn nhẹ, bắt buộc phải chọn thân vỏ và bánh răng bằng thép không gỉ Inox 304 hoặc Inox 316.

VII. Câu hỏi thường gặp về đồng hồ đo xăng dầu bánh răng

1. Đồng hồ bánh răng có bị ảnh hưởng bởi độ nhớt thay đổi theo nhiệt độ không?

Hầu như không bị ảnh hưởng. Nhờ nguyên lý dịch chuyển thể tích thực, chất lỏng bị bẫy trong các khoang rỗng kín rồi mới được đẩy ra ngoài nên dù dầu bị loãng khi trời nóng hay đặc quánh khi trời lạnh, thể tích mỗi mẻ xả vẫn không thay đổi, giúp độ chính xác của đồng hồ luôn duy trì ở mức tối ưu.

2. Tại sao đồng hồ bánh răng không cần đoạn ống thẳng phía trước và sau?

Khác với dòng đồng hồ tuabin đo vận tốc dòng chảy đòi hỏi dòng chất lỏng phải chảy tầng song song, đồng hồ bánh răng hoạt động hoàn toàn bằng sự chênh lệch áp suất tĩnh để xoay bánh răng đong thể tích. Các dòng xoáy thủy lực hay cút uốn cong trước cửa vào không làm thay đổi thể tích của buồng đong kín, do đó thiết bị không cần đoạn ống thẳng kỹ thuật.

3. Nếu cặp bánh răng bị kẹt cứng thì xử lý như thế nào?

Khi đồng hồ bị kẹt đứng không nhảy số, người vận hành cần tắt máy bơm ngay lập tức, ngắt van chặn hai đầu, tháo nắp buồng đo và kiểm tra xem có mạt kim loại hoặc xỉ hàn bám vào khe răng hay không. Dùng cọ mềm và dầu sạch rửa trôi cặn bẩn, dùng tay xoay nhẹ bánh răng kiểm tra độ trơn tru trước khi siết nắp lại. Bắt buộc kiểm tra và làm sạch lõi cốc lọc cặn ở đường ống vào.

4. Đồng hồ đo bánh răng có dùng để đo nước hoặc hóa chất ăn mòn được không?

Các model thân nhôm tiêu chuẩn tuyệt đối không được dùng cho nước hoặc hóa chất. Nước không có tính bôi trơn sẽ làm cháy xước cụm bạc lót và gây oxy hóa rỉ sét cặp bánh răng. Nếu cần đo dung dịch nước, hóa chất hoặc axit béo, bắt buộc phải đặt chế tạo phiên bản chuyên dụng toàn thân bằng Inox 316 với bạc lót bằng gốm sứ và gioăng phớt nhựa Teflon.

VIII. Địa chỉ cung cấp đồng hồ đo xăng dầu bánh răng chính hãng, giá tốt

Đồng hồ đo xăng dầu bánh răng giữ vai trò cốt lõi trong việc chuẩn hóa dữ liệu đo lường thể tích nhiên liệu nhờ độ chính xác vượt trội, khả năng đo đếm hoàn hảo các môi chất có độ nhớt cao và loại bỏ hoàn toàn yêu cầu đoạn ống thẳng phức tạp. Việc đồng bộ cụm lọc tách cặn mắt siêu mịn ở cửa vào cùng việc định kỳ kiểm chuẩn bằng bình chuẩn đo lường tiêu chuẩn sẽ triệt tiêu hoàn toàn rủi ro kẹt cơ khí, bảo vệ cặp bánh răng vận hành êm ái và duy trì sai số khắt khe dưới 0.5% qua nhiều năm khai thác.
