RÙA CHUYỂN HÀNG LÀ GÌ?

I. Rùa chuyển hàng là gì?

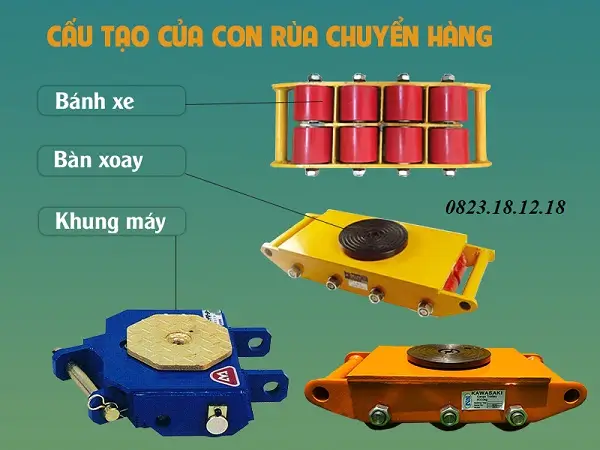

II. Cấu tạo của rùa chuyển hàng

1. Khung chịu lực

• Chịu toàn bộ tải trọng của hàng hóa.
• Phân bổ tải trọng đồng đều lên các bánh xe.
• Đảm bảo độ ổn định khi vận chuyển.
• Chống biến dạng trong quá trình sử dụng lâu dài.
• Tăng tuổi thọ cho toàn bộ thiết bị.

2. Hệ thống bánh xe chịu lực

Hệ thống bánh xe chịu lực là bộ phận quan trọng nhất quyết định khả năng vận hành của rùa chuyển hàng. Đây là nơi trực tiếp tiếp xúc với mặt sàn và chịu toàn bộ lực tác động trong quá trình di chuyển.

Tùy theo từng dòng sản phẩm và mục đích sử dụng, số lượng bánh xe có thể dao động từ 4 bánh đến hơn 20 bánh. Các bánh được bố trí cân đối nhằm phân tán lực đều trên toàn bộ bề mặt tiếp xúc.

Một bánh xe chất lượng cao thường được thiết kế gồm: Lõi thép chịu lực, vỏ bánh bằng PU, nylon hoặc thép, ổ bi chính xác, trục chịu tải cường lực.

Vai trò

• Tiếp nhận và phân bố tải trọng đồng đều
• Giảm ma sát, giảm áp lực kéo khi di chuyển
• Đảm bảo độ ổn định trong quá trình vận chuyển
• Hỗ trợ chuyển hướng
• Bảo vệ bề mặt sàn làm việc

3. Mâm xoay 360°

• Đổi hướng dễ dàng.
• Quay đầu trong không gian hẹp.
• Di chuyển quanh các góc cua.
• Căn chỉnh chính xác vị trí lắp đặt máy móc.

4. Ổ bi chịu tải

Ổ bi là chi tiết nhỏ nhưng đóng vai trò vô cùng quan trọng trong việc giảm ma sát và tăng hiệu suất vận hành của rùa chuyển hàng.

Thông thường, các nhà sản xuất sử dụng ổ bi thép hợp kim có độ chính xác cao, được bôi trơn bằng mỡ chịu nhiệt và thiết kế kín để hạn chế bụi bẩn xâm nhập.

Vai trò:

• Giảm lực kéo.
• Tăng độ mượt khi vận hành.
• Hạn chế sinh nhiệt.
• Giảm hao mòn bánh xe.
• Kéo dài tuổi thọ thiết bị.

Đối với các dòng tải trọng lớn, mỗi bánh xe thường được trang bị từ một đến hai ổ bi nhằm tăng khả năng chịu lực và đảm bảo hoạt động ổn định trong thời gian dài.

5. Bề mặt đỡ tải

Đây là phần tiếp xúc trực tiếp với máy móc hoặc hàng hóa cần vận chuyển. Bề mặt đỡ thường được gia công phẳng, có khả năng chịu nén cao và được phủ thêm lớp cao su chống trượt hoặc các rãnh ma sát nhằm tăng độ bám giữa thiết bị và rùa chuyển hàng.

Thiết kế này giúp hạn chế hiện tượng xê dịch tải trọng khi di chuyển, đặc biệt trong quá trình tăng tốc, giảm tốc hoặc đổi hướng.

Một số dòng cao cấp còn sử dụng mặt đỡ có thể tự cân bằng, hỗ trợ phân phối lực đều hơn khi vận chuyển các thiết bị có trọng tâm không đồng đều.

6. Thanh kéo

Thanh kéo là một phụ kiện được trang bị trên nhiều dòng rùa chuyển hàng, đặc biệt là các mẫu rùa chuyển hàng xoay hoặc rùa điều hướng. Mặc dù không trực tiếp tham gia vào quá trình chịu tải, nhưng thanh kéo đóng vai trò quan trọng trong việc điều khiển hướng di chuyển, giúp người vận hành kiểm soát tải trọng một cách chính xác và an toàn hơn.

Vai trò

• Điều hướng quá trình di chuyển
• Kiểm soát hướng đi chính xác
• Giảm sức lao động cho người vận hành
• Hỗ trợ quay đầu và chuyển hướng trong không gian hẹp
• Kết hợp với các thiết bị tời kéo, xe nâng.

III. Nguyên lý hoạt động của rùa chuyển hàng

Nguyên lý hoạt động của rùa chuyển hàng khá đơn giản nhưng mang lại hiệu quả rất cao.

Đầu tiên, người vận hành sử dụng kích thủy lực để nâng thiết bị cần di chuyển lên một khoảng vừa đủ. Sau đó, các con rùa được đặt vào vị trí chịu lực dưới chân máy hoặc dưới khung thiết bị. Khi hạ tải xuống, toàn bộ trọng lượng sẽ được phân bổ đều lên hệ thống bánh xe của rùa.

Trong quá trình di chuyển, các bánh xe lăn trên mặt sàn giúp giảm đáng kể lực ma sát, nhờ đó người vận hành chỉ cần sử dụng lực kéo nhỏ hoặc kết hợp với tời, xe nâng để đưa thiết bị đến vị trí mong muốn. Đối với các dòng rùa có mâm xoay, phần đĩa xoay phía trên sẽ tự điều chỉnh theo hướng di chuyển, giúp chuyển hướng linh hoạt ngay cả trong không gian hẹp.

Nhờ nguyên lý này, việc vận chuyển máy móc nặng từ vài tấn đến hàng chục, thậm chí hàng trăm tấn trở nên đơn giản, tiết kiệm thời gian và đảm bảo an toàn hơn so với phương pháp kéo lê truyền thống.

IV. Phân loại rùa chuyển hàng

Để đáp ứng nhu cầu vận chuyển đa dạng trong lĩnh vực công nghiệp, con rùa chuyển hàng được thiết kế với nhiều kiểu dáng và kết cấu khác nhau. Mỗi loại đều có đặc điểm, khả năng chịu tải và phạm vi ứng dụng riêng, phù hợp với từng điều kiện làm việc cụ thể. Việc hiểu rõ từng dòng sản phẩm sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, tối ưu hiệu quả vận hành và đảm bảo an toàn trong quá trình sử dụng.

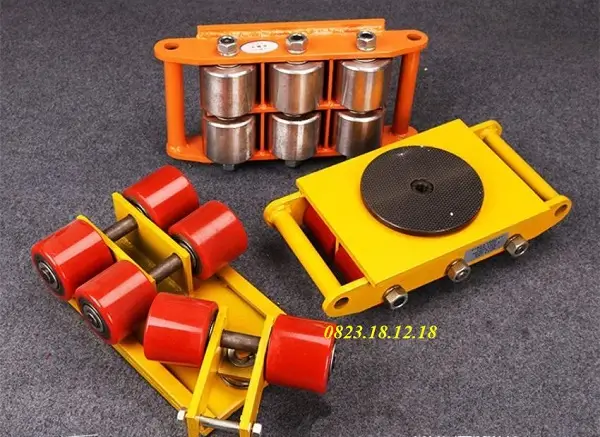

1. Rùa chuyển hàng thẳng

Rùa chuyển hàng thẳng là loại có hệ thống bánh xe được lắp cố định theo một hướng nhất định, không có khả năng xoay hoặc điều hướng độc lập. Khi vận hành, thiết bị chỉ có thể di chuyển theo phương thẳng hoặc theo hướng đã được bố trí từ trước. Đây là dòng rùa chuyển hàng có kết cấu đơn giản nhất nhưng lại sở hữu khả năng chịu tải rất cao nhờ lực tác động được phân bổ đồng đều lên toàn bộ hệ thống bánh xe.

Đặc điểm

• Thiết kế đơn giản, dễ sử dụng.
• Kết cấu chắc chắn, chịu tải ổn định.
• Ít chi tiết chuyển động nên độ bền cao.
• Khả năng chịu tải lớn hơn so với nhiều dòng rùa xoay cùng kích thước.
• Chi phí đầu tư và bảo trì thấp.
• Ít hỏng hóc trong quá trình sử dụng.

Chức năng

• Di chuyển máy CNC.
• Vận chuyển máy ép thủy lực.
• Di chuyển máy tiện.
• Kéo máy biến áp.
• Di chuyển khuôn đúc.
• Vận chuyển thiết bị trong nhà máy.

Ưu điểm

• Chịu tải rất lớn
• Độ ổn định cao
• Ít phải bảo trì
• Tuổi thọ dài
• Giá thành hợp lý
• Thích hợp vận chuyển đường dài

Nhược điểm

• Không tự chuyển hướng.
• Muốn đổi hướng phải thay đổi vị trí đặt rùa.
• Không phù hợp với không gian có nhiều góc cua.

Ứng dụng

• Nhà máy cơ khí.
• Nhà máy thép.
• Nhà máy xi măng.
• Nhà máy sản xuất linh kiện.
• Kho logistics.
• Công trình lắp đặt máy móc.

2. Rùa chuyển hàng xoay 360 độ

Rùa chuyển hàng xoay 360 độ là dòng thiết bị được tích hợp mâm xoay chịu tải ở phía trên thân rùa. Nhờ cơ cấu này, tải trọng có thể thay đổi hướng linh hoạt mà không cần nhấc hoặc xoay lại toàn bộ thiết bị.

Đây là dòng sản phẩm được sử dụng phổ biến nhất hiện nay nhờ khả năng điều hướng linh hoạt trong nhiều điều kiện làm việc khác nhau.

• Khả năng xoay liên tục 360°.
• Hệ thống bánh xe chịu tải cao.
• Khung thép cường lực.
• Thiết kế nhỏ gọn.
• Điều hướng linh hoạt.
• Phù hợp nhiều loại mặt sàn.

Chức năng

• Điều chỉnh hướng linh hoạt
• Quay đầu máy móc.
• Di chuyển qua góc cua.
• Căn chỉnh vị trí lắp đặt thiết bị.
• Hỗ trợ vận chuyển trong khu vực chật hẹp.

Ưu điểm

• Điều hướng linh hoạt.
• Di chuyển chính xác.
• Quay đầu dễ dàng.
• Giảm thời gian thi công.
• Giảm nguy cơ va chạm.
• Tăng độ an toàn khi vận chuyển.

Nhược điểm

• Giá thành cao hơn.
• Cần bảo dưỡng mâm xoay định kỳ.
• Khả năng chịu tải có thể thấp hơn một chút so với dòng cố định cùng kích thước.

Ứng dụng

• Nhà máy điện tử.
• Dây chuyền sản xuất tự động.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Khu vực có nhiều góc cua.
• Không gian lắp đặt hạn chế

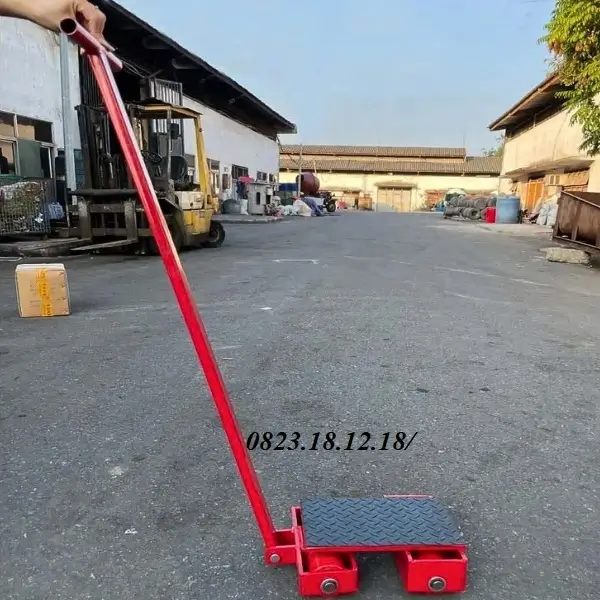

3. Rùa chuyển hàng có tay kéo

• Tat kéo chắc chắn
• Điều hướng linh hoạt
• Có thể tháo rời
• Dễ kết hợp với tời kéo hoặc xe nâng
• Thao tác đơn giản

Chức năng

• Điều khiển hướng đi.
• Quay đầu tải trọng.
• Giảm lực kéo.
• Tăng độ chính xác khi lắp đặt.
• Hạn chế rung lắc.

Ưu điểm

• Kiểm soát hướng dễ dàng
• Giảm sức lao dộng
• Nâng cao độ an toàn
• Phù hợp với máy móc có giá trị cao
• Có thể kết hợp cới nhiều thiết bị hôc trợ khác.

Ứng dụng

• Lắp đặt máy CNC.
• Di chuyển tủ điện.
• Lắp đặt dây chuyền sản xuất.
• Nhà máy chế tạo.
• Nhà xưởng có diện tích nhỏ.

4. Bộ rùa chuyển hàng

• 01 rùa điều hướng (Steerable Trolley): Đặt phía trước, có mâm xoay và tay kéo để điều khiển hướng di chuyển.
• 02 rùa cố định (Fixed Trolley): Đặt phía sau nhằm chịu tải chính và giữ ổn định cho toàn bộ hệ thống.
• Thanh nối hoặc thanh cân bằng: Liên kết các rùa, giúp phân phối tải trọng đều và đảm bảo các rùa di chuyển đồng bộ.

• Phân bổ tải trọng đều lên nhiều điểm chịu lực.
• Di chuyển các thiết bị siêu trường, siêu trọng.
• Tăng độ ổn định khi vận chuyển máy móc có kích thước lớn.
• Điều hướng linh hoạt nhờ rùa dẫn hướng phía trước.
• Giảm áp lực lên từng rùa đơn lẻ, kéo dài tuổi thọ thiết bị.

• Vận chuyển tải trọng cực lớn.
• An toàn và ổn định hơn so với sử dụng rùa đơn.
• Linh hoạt trong nhiều điều kiện làm việc.
• Dễ kết hợp với kích thủy lực, tời kéo hoặc xe nâng.
• Phù hợp cho các dự án lắp đặt máy móc công nghiệp quy mô lớn.

• Lắp đặt dây chuyền sản xuất tự động.
• Di dời máy ép công suất lớn.
• Vận chuyển máy CNC khổ lớn.
• Nhà máy nhiệt điện, thủy điện.
• Nhà máy xi măng và luyện kim.
• Xưởng đóng tàu.
• Kho vận và logistics.
• Thi công, lắp đặt thiết bị siêu trường – siêu trọng.

V. Ứng dụng của rùa chuyển hàng

Cùng với sự phát triển của ngành công nghiệp chế tạo và tự động hóa, nhu cầu di chuyển các loại máy móc, thiết bị có tải trọng lớn ngày càng gia tăng. Tuy nhiên, không phải mọi vị trí lắp đặt đều có đủ không gian để sử dụng xe nâng, xe cẩu hoặc cầu trục. Trong nhiều trường hợp, việc vận chuyển diễn ra trong nhà xưởng kín, hành lang hẹp hoặc khu vực có yêu cầu cao về độ chính xác, khiến các phương pháp nâng hạ truyền thống gặp nhiều hạn chế.

Dưới đây là những lĩnh vực ứng dụng phổ biến của rùa chuyển hàng trong thực tế:

• Ứng dụng trong nhà máy cơ khí chế tạo: Trong các nhà máy cơ khí, hầu hết thiết bị sản xuất đều có trọng lượng rất lớn như máy CNC, máy tiện, máy phay, máy cắt laser, máy chấn tôn, máy ép thủy lực, máy dập, robot công nghiệp.
• Ứng dụng trong lắp đặt dây chuyền sản xuất: Đưa các thiết bị vào vị trí lắp đặt, Điều chỉnh chính xác khoảng cách giữa các máy, Hỗ trợ xăn chỉnh khi lắp nghép dây chuyền.
• Ứng dụng trong ngành điện và trạm biến áp: Rùa chuyển hàng giúp di chuyển máy biến áp trong nhà máy, lắp đặt thiết bị điện tại trạm biến áp, thay thế máy biến áp cũ, di chuyển máy phát điện dự phòng, căn chỉnh vị trí tủ điện.
• Ứng dụng trong ngành đóng tàu: Rùa chuyển hàng giúp vận chuyển các cụm chi tiết có kích thước lớn như động cơ tàu, hộp số, trục chân vịt, máy phát điện,bồn chứa, module thân tàu.
• Ứng dụng trong nhà máy xi măng, luyện kim và khai khoáng: Rùa chuyển hàng được sử dụng để vận chuyển động cơ công suất lớn, hộp giảm tốc, băng tải, máy nghiền máy sàng, máy tuyển quặng, trục cán thép.
• Úng dụng trong ngành dầu khí và hóa chất: Di chuyển các thiết bị bồn phản ứng, máy bớm công nghiệp, máy khí nén, bình áp lực, thiết bị trao đổi nhiệt.
• Ứng dụng trong kho hàng và trung tâm logistics: Rùa đẩy hàng hỗ trợ chuyển Khuôn ép công nghiệp, máy đóng gói, máy in cong nghiệp, thiết bị xuất nhập khẩu, kết cấu thép và hàng dự án.
• Ứng dụng trong công trình xây dựng: Trong các dự án xây dựng, nhiều thiết bị cần được đưa vào bên trong công trình sau khi phần kết cấu đã hoàn thiện. Do cửa ra vào, hành lang hoặc tầng hầm thường có không gian hạn chế, rùa chuyển hàng được sử dụng kết hợp với kích thủy lực để đưa thiết bị vào vị trí lắp đặt mà không cần tháo dỡ kết cấu công trình.
• Ứng dụng trong ngành thực phẩm: Dùng để di chuyển Bồn trộn inox, máy chiết rót, máy đóng gói, máy đồng hóa, thiết bị tiệt trùng và dây chuyền chế biến.
• Ứng dụng trong công tác di dời nhà máy: Do cửa ra vào, hành lang hoặc tầng hầm thường có không gian hạn chế, rùa chuyển hàng được sử dụng kết hợp với kích thủy lực để đưa thiết bị Khi doanh nghiệp mở rộng sản xuất hoặc chuyển địa điểm, toàn bộ hệ thống máy móc cần được tháo dỡ, vận chuyển và lắp đặt lại.vào vị trí lắp đặt mà không cần tháo dỡ kết cấu công trình.
