Van an toàn gang

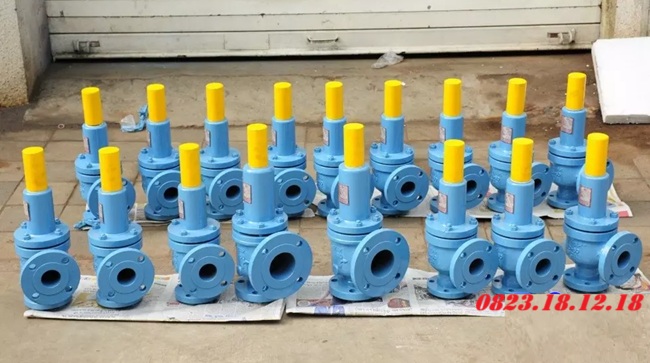

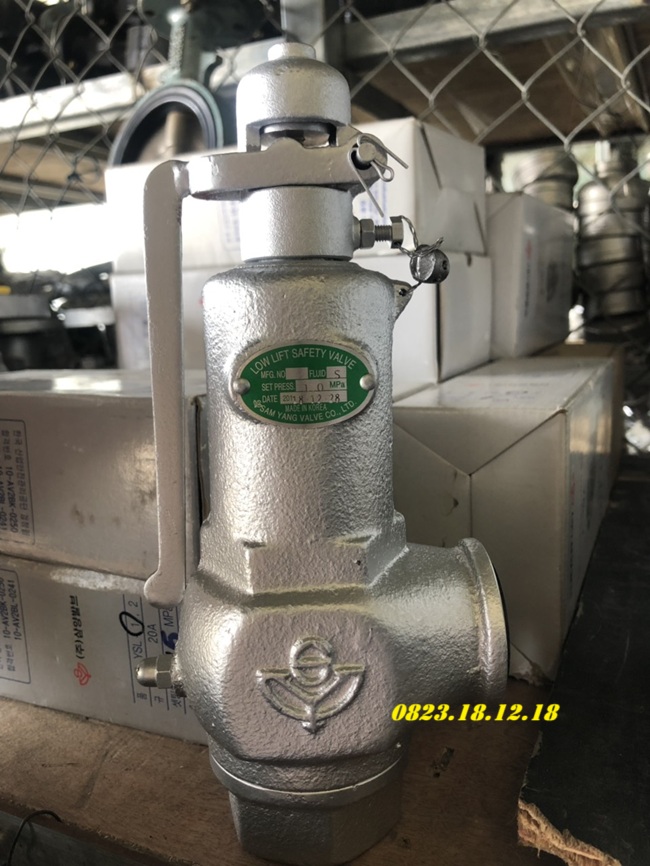

I. Van an toàn gang là gì?

Van an toàn gang hay van xả áp gang là một loại van an toàn được làm từ chất liệu gang, có chức năng bảo vệ hệ thống đường ống, thiết bị khỏi tình trạng quá áp. Khi áp suất trong hệ thống vượt quá mức cài đặt, van sẽ tự động mở để xả bớt áp suất, giúp duy trì sự ổn định và an toàn cho hệ thống. Nhờ vào chất liệu gang, van có độ bền cao, khả năng chịu lực tốt và phù hợp với các hệ thống dẫn nước, hơi nóng, khí nén hoặc dầu, lò hơi và các nhà máy sản xuất để đảm bảo hoạt động an toàn và hiệu quả.

Hiện nay, Công Ty TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp các dòng van an toàn gang với đầy đủ các kích thước lớn nhỏ 15A, 20A, 25A, 32A, 40A, 50A,…1000A; nhập khẩu trực tiếp từ Italya, Đức, Đài Loan, Nhật Bản, Thổ Nhĩ Kỳ, Trung Quốc…; cam kết hàng chính hãng, uy tín chất lượng, với bảo hành lên tới 12 tháng và hỗ trợ vận chuyển đơn hàng với số lượng lớn trên toàn quốc.

II. Thông số kỹ thuật của van an toàn gang

*THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15 – DN300
• Chất liệu thân van: Gang xám, gang cầu
• Áp suất làm việc: 0.2 MPa – 2.5 MPa
• Nhiệt độ làm việc: -10°C đến 300°C
• Kiểu kết nối: Mặt bích, ren, nối hàn
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Môi trường sử dụng: Nước, khí nén, hơi nóng, dầu, hóa chất nhẹ
• Cơ chế hoạt động: Lò xo nén hoặc đối trọng
• Xuất xứ: Đài loan, Ý, Đức, Nhật Bản, Hàn Quốc, Trung Quốc…
• Bảo hành 1 năm, đầy đủ CO CQ

III. Cấu tạo và nguyên lý hoạt động của van an toàn gang

1. Cấu tạo của van an toàn gang

Các thành phần chính của van an toàn gang bao gồm: thân van, tay giật, đĩa van, gioăng làm kín, lò xo, đầu thoát…

• Thân van: Thân van là bộ phận chính, được làm từ gang xám hoặc gang cầu, giúp van có độ bền cao và chịu lực tốt. Thân van có thể được kết nối với hệ thống đường ống bằng kiểu mặt bích hoặc ren, tùy theo thiết kế và yêu cầu sử dụng.
• Tay giật van an toàn gang: Là bộ phận hỗ trợ việc mở van thủ công khi cần thiết. Tay giật giúp người vận hành có thể kiểm tra hoặc xả áp suất một cách chủ động mà không cần đợi đến khi áp suất đạt ngưỡng tự động mở van.
• Đĩa van an toàn gang: Được làm từ thép không gỉ hoặc đồng, có chức năng đóng/mở van để kiểm soát dòng chảy. Khi áp suất trong hệ thống vượt quá mức cài đặt, đĩa van sẽ tự động nâng lên để xả áp. Khi áp suất giảm về mức an toàn, đĩa van sẽ đóng lại để ngăn không cho lưu chất tiếp tục thoát ra ngoài.
• Gioăng làm kín: Làm từ cao su chịu nhiệt hoặc PTFE, giúp đảm bảo van đóng kín, không bị rò rỉ khi hoạt động. Gioăng làm kín đóng vai trò quan trọng trong việc duy trì hiệu suất làm việc của van, giúp giảm thất thoát lưu chất và đảm bảo an toàn cho hệ thống.
• Lò xo điều chỉnh áp suất: Lò xo được làm từ thép không gỉ có khả năng chịu lực cao. Lò xo giúp giữ đĩa van ở trạng thái đóng khi áp suất trong hệ thống nằm trong ngưỡng an toàn. Khi áp suất vượt quá mức quy định, lò xo sẽ giãn ra, cho phép van mở để xả bớt áp suất, sau đó tự động đóng lại khi áp suất trở về mức bình thường.
• Đường thoát: Là phần cho phép chất lỏng hoặc khí thoát ra khi van mở. Đường thoát có thể được kết nối với đường ống khác để dẫn chất lỏng ra ngoài một cách an toàn.

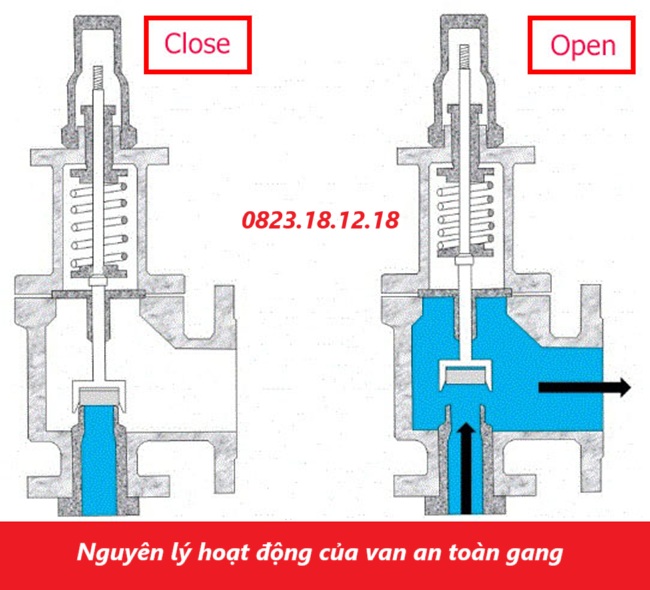

2. Nguyên lý hoạt động của van an toàn gang

Van an toàn gang hoạt động dựa trên nguyên tắc cân bằng áp suất giữa lực đàn hồi của lò xo và áp suất của lưu chất trong hệ thống. Khi hệ thống hoạt động bình thường, lực đàn hồi của lò xo giữ đĩa van ở trạng thái đóng, ngăn không cho lưu chất thoát ra ngoài.

Khi áp suất trong hệ thống tăng cao vượt quá mức cài đặt, lực tác động từ dòng lưu chất sẽ thắng lực đàn hồi của lò xo, làm đĩa van nâng lên. Khi đó, lưu chất được xả ra ngoài thông qua cửa xả của van, giúp giảm áp suất xuống mức an toàn. Sau khi áp suất trong hệ thống trở lại mức bình thường, lò xo sẽ đẩy đĩa van xuống vị trí ban đầu, đóng kín cửa xả và ngăn không cho lưu chất tiếp tục thoát ra. Cơ chế này giúp bảo vệ hệ thống khỏi tình trạng quá áp, tránh nguy cơ hư hỏng hoặc sự cố nguy hiểm.

IV. Ưu điểm và nhược điểm của van an toàn gang

1. Ưu điểm của van an toàn gang

Một số ưu điểm của van an xả áp gang:

• Ưu điểm bảo vệ hệ thống hiệu quả: giúp kiểm soát áp suất trong hệ thống, ngăn chặn tình trạng quá áp, bảo vệ đường ống và thiết bị khỏi hư hỏng hoặc sự cố nguy hiểm.
• Ưu điểm chất liệu bền bỉ, chịu lực tốt: Thân van làm từ gang xám hoặc gang cầu có độ bền cao, khả năng chịu lực tốt, phù hợp với nhiều môi trường làm việc khác nhau như nước, khí nén, hơi nóng và dầu.
• Ưu điểm chịu nhiệt và chống ăn mòn: Gang có khả năng chịu nhiệt tốt, kết hợp với các vật liệu như inox, đồng hoặc cao su chịu nhiệt trong các bộ phận như đĩa van và gioăng làm kín, giúp tăng độ bền và hạn chế ăn mòn.
• Ưu điểm hoạt động tự động, chính xác: hoạt động theo cơ chế tự động, đảm bảo phản ứng nhanh khi áp suất vượt quá ngưỡng cài đặt, giúp hệ thống vận hành ổn định và an toàn.
• Ưu điểm dễ dàng lắp đặt và bảo trì: Van có thiết kế đơn giản, dễ dàng lắp đặt vào hệ thống với kiểu kết nối ren hoặc mặt bích. Việc bảo trì và kiểm tra van cũng thuận tiện, giúp tiết kiệm chi phí vận hành.
• Ưu điểm đa dạng kích thước và ứng dụng: có nhiều kích thước từ DN15 đến DN300, phù hợp với nhiều hệ thống trong công nghiệp, hệ thống cấp thoát nước, lò hơi, hệ thống khí nén và các nhà máy sản xuất.

2. Nhược điểm của van an toàn gang

• Dễ bị ăn mòn trong môi trường khắc nghiệt: Mặc dù gang có độ bền cao, nhưng trong môi trường có hóa chất ăn mòn mạnh hoặc nước biển, van có thể bị oxy hóa và giảm thời gian sử dụng nếu không được bảo vệ bằng lớp phủ chống gỉ.
• Không phù hợp với áp suất quá cao: So với các loại van an toàn bằng inox hoặc thép, van an toàn gang có giới hạn áp suất thấp hơn. Vì vậy, trong các hệ thống có áp suất rất cao, van gang có thể không phải là lựa chọn tối ưu.

V. Các loại van an toàn gang phổ biến

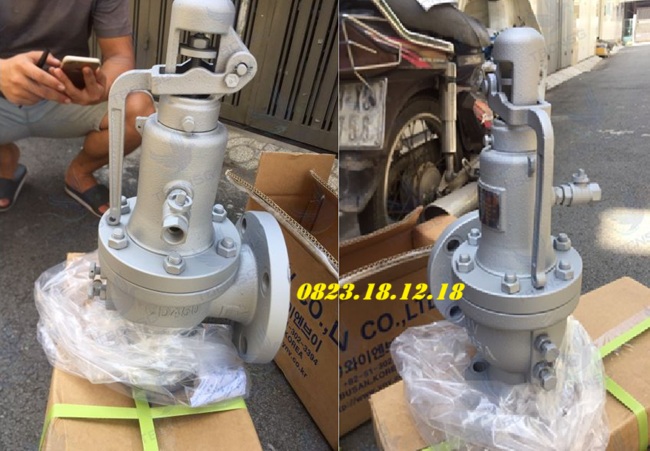

1. Van an toàn gang hơi nóng

Van an toàn bằng gang dùng cho hơi nóng được thiết kế để chịu được áp suất và nhiệt độ cao, thường sử dụng trong các hệ thống lò hơi, nồi hơi, đường ống dẫn hơi trong công nghiệp.

Thông số kỹ thuật của van an toàn gang hơi nóng

• Kích thước: DN15 – DN300
• Chất liệu thân van: Gang xám, gang cầu chịu nhiệt
• Chất liệu đĩa van: Đồng, inox chống ăn mòn
• Chất liệu lò xo: Thép không gỉ chịu nhiệt
• Áp suất làm việc: 2 – 25 bar
• Nhiệt độ làm việc: -10°C đến 220°C
• Kiểu kết nối: Mặt bích hoặc ren
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
• Cơ chế hoạt động: Lò xo nén, có thể điều chỉnh áp suất mở
• Môi trường sử dụng: Hơi nóng, khí nén, lò hơi, hệ thống nhiệt…
• Xuất xứ: Đài loan, Ý, Đức, Nhật Bản, Hàn Quốc, Trung Quốc…
• Bảo hành 1 năm, đầy đủ CO CQ

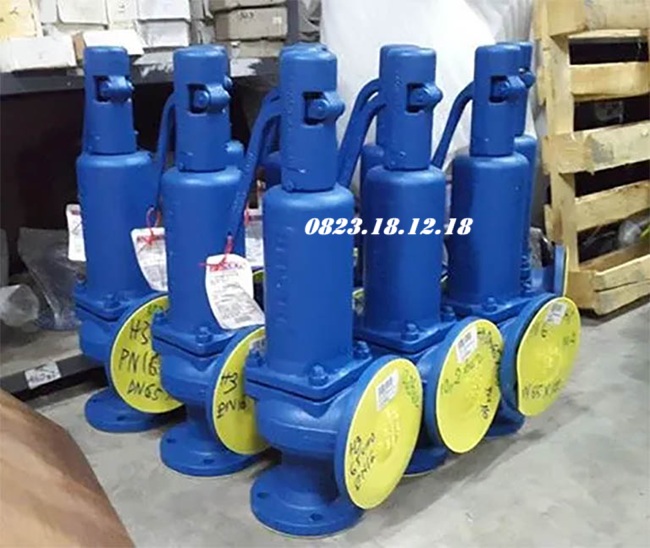

2. Van an toàn gang thủy lực

Thông số kỹ thuật của van an toàn gang thủy lực:

• Kích thước: DN10 – DN200
• Chất liệu thân van: Gang xám, gang cầu chịu áp lực cao
• Chất liệu đĩa van: Thép không gỉ hoặc đồng chống ăn mòn
• Chất liệu lò xo: Thép không gỉ chịu lực tốt
• Áp suất làm việc: 0.5 MPa – 40 MPa
• Nhiệt độ làm việc: -10°C đến 80°C
• Kiểu kết nối: Mặt bích hoặc ren
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
• Cơ chế hoạt động: Lò xo nén, có thể điều chỉnh áp suất mở
• Môi trường sử dụng: Dầu thủy lực, nước, dung dịch thủy lực
• Xuất xứ: Đài loan, Ý, Đức, Nhật Bản, Hàn Quốc, Trung Quốc…
• Bảo hành 12 tháng, đầy đủ CO CQ

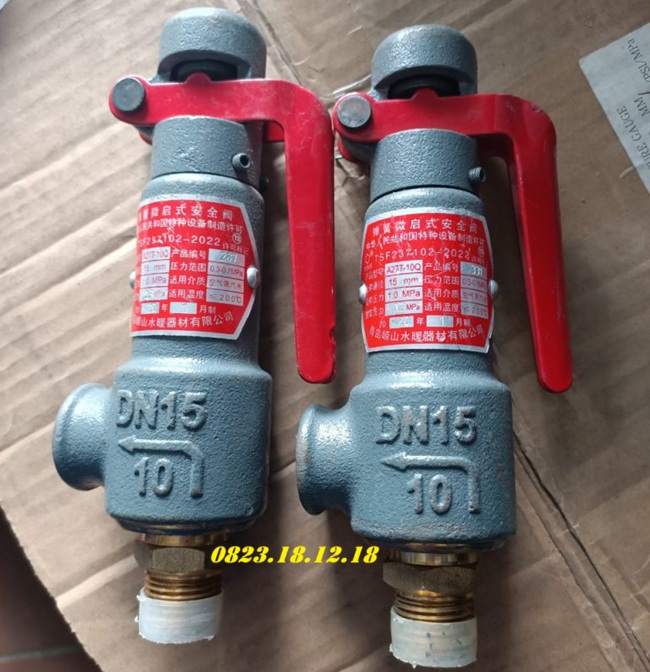

3. Van an toàn gang nối ren

Thông số kỹ thuật của van an toàn gang nối ren:

• Kích thước: DN15 – DN50
• Chất liệu thân van: Gang xám, gang cầu
• Chất liệu đĩa van: Đồng, inox chống ăn mòn
• Chất liệu lò xo: Thép không gỉ chịu lực và nhiệt tốt
• Áp suất làm việc: 0.2 MPa – 1.6 MPa
• Nhiệt độ làm việc: -10°C đến 200°C
• Kiểu kết nối: Ren trong (NPT, BSPT)
• Cơ chế hoạt động: Lò xo nén tự động mở khi áp suất vượt mức cài đặt
• Môi trường sử dụng: Nước, hơi nóng, khí nén, dầu nhẹ…
• Xuất xứ: Đài loan, Ý, Đức, Nhật Bản, Hàn Quốc, Trung Quốc…
• Bảo hành 1 năm, đầy đủ CO CQ

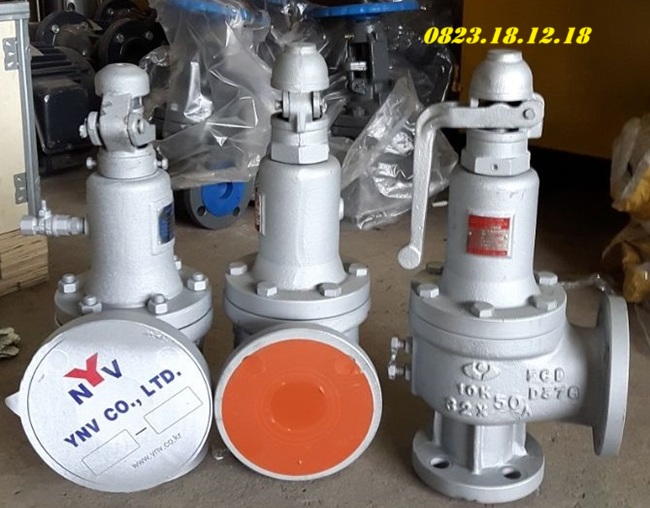

4. Van an toàn gang mặt bích

Thông số kỹ thuật của van an toàn gang mặt bích:

• Kích thước: DN15 – DN300
• Chất liệu thân van: Gang xám, gang cầu chịu áp lực cao
• Chất liệu đĩa van: Đồng, inox hoặc thép không gỉ chống ăn mòn
• Chất liệu lò xo: Thép không gỉ có độ đàn hồi cao
• Áp suất làm việc: 0.2 MPa – 2.5 MPa
• Nhiệt độ làm việc: 220°C
• Kiểu kết nối: Mặt bích tiêu chuẩn
• Tiêu chuẩn mặt bích: JIS 10K, JIS 20K, DIN, ANSI 150LB, BS4504
• Cơ chế hoạt động: Lò xo nén tự động điều chỉnh áp suất
• Môi trường sử dụng: Hơi nóng, khí nén, nước, dầu, hệ thống nhiệt, lò hơi…
• Xuất xứ: Đài loan, Ý, Đức, Nhật Bản, Hàn Quốc, Trung Quốc…
• Bảo hành 12 tháng, đầy đủ CO CQ

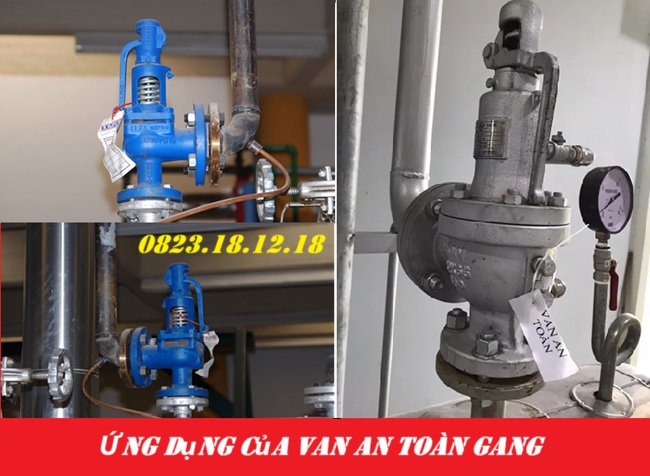

VI. Ứng dụng của van an toàn gang

Van xả áp gang được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng, giúp bảo vệ hệ thống khỏi tình trạng quá áp, đảm bảo vận hành an toàn. Dưới đây là một số ứng dụng phổ biến của loại van này:

• Ứng dụng trong hệ thống lò hơi và hơi nóng: được lắp đặt trong các hệ thống lò hơi, nồi hơi để kiểm soát áp suất hơi nước. Khi áp suất vượt quá giới hạn, van sẽ tự động xả hơi để bảo vệ thiết bị khỏi nguy cơ nổ hoặc hư hỏng.
• Ứng dụng trong hệ thống khí nén: Trong các nhà máy và hệ thống sử dụng khí nén, van an toàn bằng gang giúp điều chỉnh áp suất để tránh tình trạng quá tải, bảo vệ máy nén khí, đường ống và các thiết bị khác.
• Ứng dụng trong hệ thống thủy lực
• Ứng dụng trong hệ thống cấp nước và xử lý nước
• Ứng dụng trong ngành dầu khí và hóa chất: Trong các nhà máy lọc dầu, hóa chất, van xả áp gang giúp kiểm soát áp suất trong bồn chứa và đường ống, giảm nguy cơ rò rỉ hoặc nổ do áp suất quá cao.
• Ứng dụng trong hệ thống phòng cháy chữa cháy: Van xả áp gang được lắp đặt trong hệ thống cấp nước chữa cháy để duy trì áp suất ổn định, giúp đảm bảo hiệu suất của hệ thống khi có sự cố xảy ra.

VII. Catalogue van an toàn gang

VIII. Báo giá sản phẩm van an toàn gang

Công ty TNHH THIẾT BỊ ĐIỆN TS là đơn vị chuyên cung cấp van an toàn gang chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật trong ngành công nghiệp. Chúng tôi cung cấp đa dạng các loại van an toàn gang dùng cho hơi nóng, khí nén, nước, dầu, hệ thống lò hơi, thủy lực,… phù hợp với nhiều hệ thống và môi trường làm việc khác nhau.

Quý khách có nhu cầu mua van an toàn bằng gang, vui lòng liên hệ:
