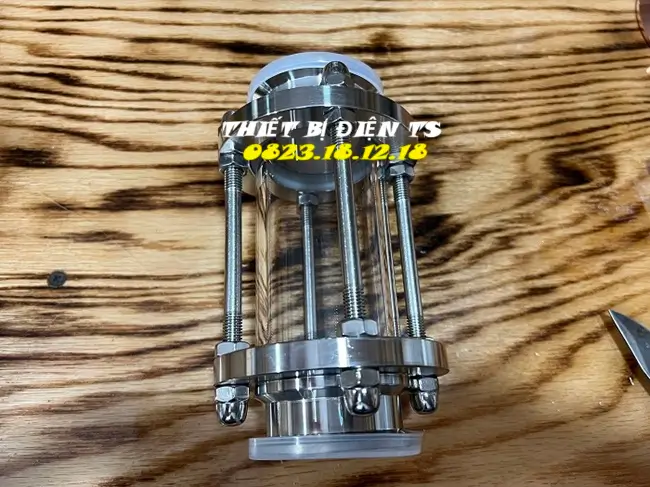

Kính quan sát dòng chảy inox

1. KÍNH QUAN SÁT DÒNG CHẢY INOX LÀ GÌ?

Kính quan sát dòng chảy inox (Stainless Steel Flow Sight Glass) là thiết bị được lắp trên đường ống, cho phép người điều khiểnquan sát trực tiếp dòng chảy của chất lỏng hoặc khí bên trong hệ thống thông qua mặt kính trong suốt. Phần thân được chế tạo từ thép không gỉ (inox) như SUS304 hoặc SUS316, giúp thiết bị có khả năng chịu ăn mòn, chịu nhiệt và áp lực tốt.

Kính thủy quan sát dòng chảy inox thường được sử dụng trong các ngành thực phẩm, dược phẩm, hóa chất, đồ uống và vi sinh, nơi cần đảm bảo vệ sinh và kiểm soát quy trình chặt chẽ. Thiết kế có thể ở dạng một mặt kính, hai mặt kính hoặc dạng ống, đi kèm kết nối ren, clamp hoặc mặt bích tùy vào yêu cầu hệ thống.

2. THÔNG SỐ KỸ THUẬT CỦA KÍNH QUAN SÁT DÒNG CHẢY INOX

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100…
• Chất liệu thân: Inox 304, Inox 316L
• Chất liệu kính: Kính cường lực, kính borosilicate trong suốt
• Áp suất làm việc: 0 – 10 bar
• Nhiệt độ làm việc: -10°C đến 180°C
• Kết nối: Clamp, ren, mặt bích (tiêu chuẩn DIN, SMS, 3A, ISO…)
• Dạng kính: Một mặt, hai mặt, dạng ống (tube sight glass)
• Tiêu chuẩn vệ sinh: Đáp ứng tiêu chuẩn vi sinh (GMP, FDA, 3A)
• Ứng dụng: Thực phẩm, bia rượu, dược phẩm, mỹ phẩm, nước tinh khiết, hóa chất…
• Xuất xứ: Hàn Quốc, Trung Quốc, Nhật Bản, Đài Loan…
• Bảo hành 12 tháng, đầy đủ giấy tờ COCQ

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA KÍNH QUAN SÁT DÒNG CHẢY INOX

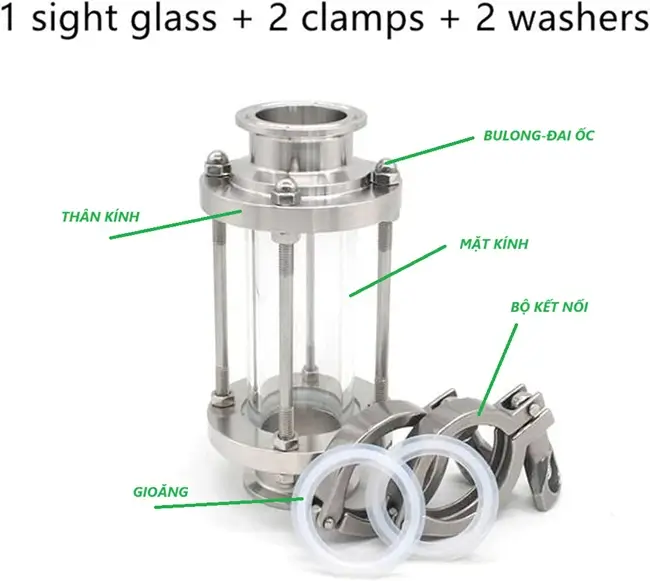

3.1 Cấu tạo của kính quan sát dòng chảy inox

Kính quan sát dòng chảy inox được cấu tạo từ các bộ phận chính sau:

• Thân kính inox: Là khung chính của thiết bị, thường làm từ inox 304 hoặc 316L, có khả năng chịu ăn mòn, chịu áp lực và nhiệt độ cao.
• Mặt kính cường lực: Được làm từ kính chịu nhiệt borosilicate hoặc kính cường lực trong suốt, cho phép quan sát rõ dòng lưu chất bên trong.
• Ron (gioăng) làm kín: Thường làm từ vật liệu EPDM, PTFE hoặc silicone, giúp chống rò rỉ tại các điểm tiếp giáp giữa thân và kính.
• Bộ phận kết nối: Có thể là clamp, ren hoặc mặt bích, giúp dễ dàng lắp đặt vào hệ thống đường ống.
• Bu lông, đai siết: Dùng để cố định kính và các bộ phận liên kết chặt chẽ, đảm bảo độ kín và an toàn khi vận hành.

3.2 Nguyên lý hoạt động của kính quan sát dòng chảy inox

Nguyên lý hoạt động của kính quan sát dòng chảy inox dựa trên thiết kế cho phép người vận hành quan sát trực tiếp dòng lưu chất bên trong hệ thống đường ống thông qua một ô kính trong suốt được gắn chặt với thân inox. Khi dòng chất lỏng (nước, hóa chất, sữa, dung dịch…) chảy qua đường ống, nó cũng sẽ đi qua phần thân kính này. Nhờ vậy, người dùng có thể dễ dàng kiểm tra được tốc độ, màu sắc, độ trong hay sự xuất hiện của tạp chất, bọt khí,…

4. PHÂN LOẠI KÍNH QUAN SÁT DÒNG CHẢY INOX PHỔ BIẾN

Kính quan sát dòng chảy bằng inox được phân loại theo nhiều tiêu chí khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng trong các hệ thống ống dẫn công nghiệp:

4.1 Phân loại kính quan sát dòng chảy inox theo chất liệu

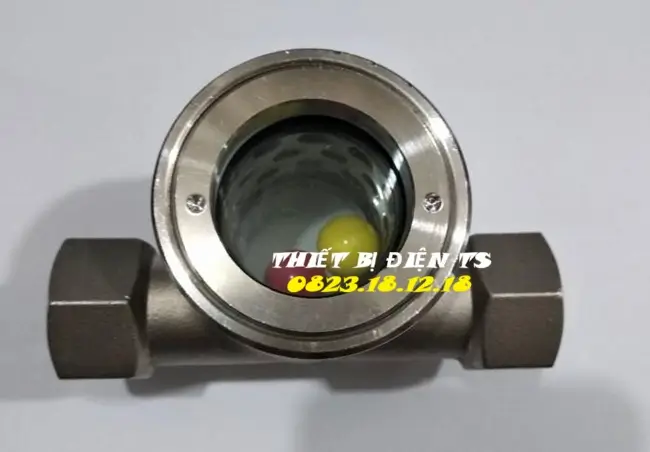

– Kính quan sát dòng chảy inox 304: Phổ biến trong các hệ thống thông thường, có khả năng chống ăn mòn tốt và giá thành hợp lý.

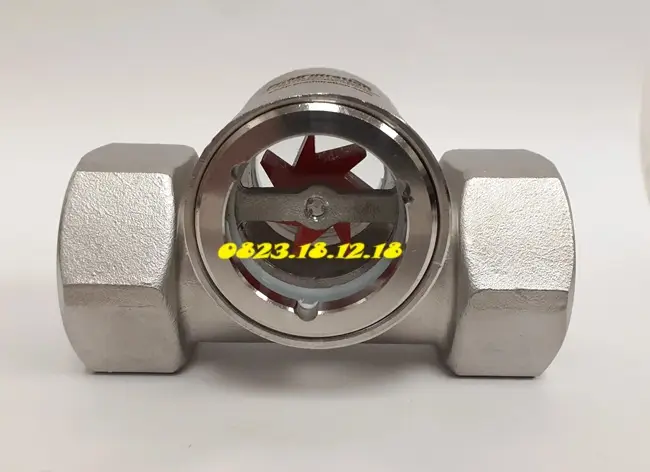

– Kính quan sát dòng chảy inox 316: Thích hợp cho môi trường hóa chất, nước biển hoặc ứng dụng yêu cầu độ bền cao hơn nhờ khả năng chống ăn mòn tốt.

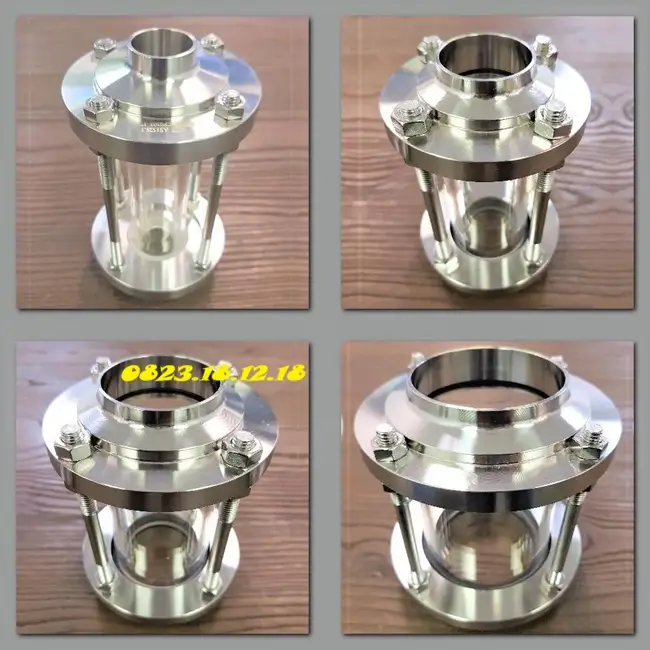

– Kính quan sát dòng chảy inox vi sinh: Đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt, dùng trong ngành thực phẩm, dược phẩm và nước tinh khiết.

4.2 Phân loại kính quan sát dòng chảy inox theo kiểu kết nối

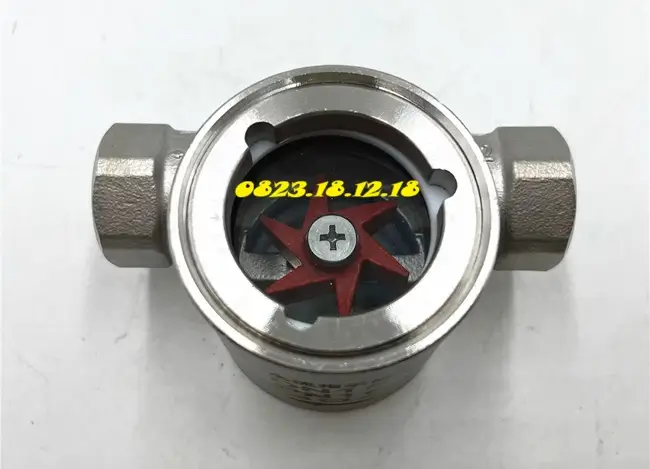

– Kính quan sát dòng chảy inox nối ren: Dễ lắp đặt, phù hợp với hệ thống nhỏ hoặc thay thế nhanh chóng.

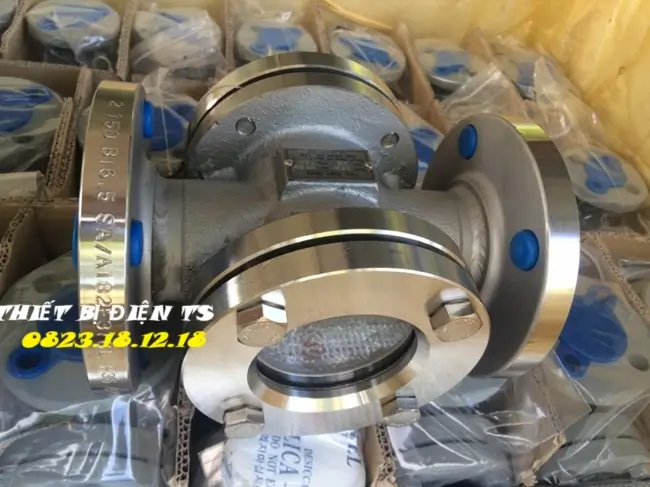

– Kính quan sát dòng chảy inox lắp bích: Kết nối chắc chắn, chịu áp lực cao, dùng trong các hệ thống lớn hoặc cố định.

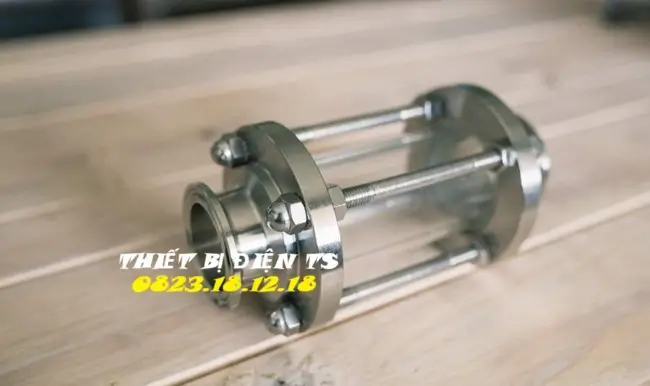

– Kính quan sát dòng chảy inox nối clamp: Dễ tháo lắp, vệ sinh nhanh, rất phù hợp cho hệ thống vi sinh và thực phẩm.

5. BẢNG GIÁ KÍNH QUAN SÁT DÒNG CHẢY INOX MỚI NHẤT

Lưu ý: Giá trên có thể thay đổi thùy thuộc vào chất liệu, nhà sản xuất,… Vui lòng liên hệ trực tiếp để được báo giá chính xác theo số lượng và vật liệu.

6. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA KÍNH QUAN SÁT DÒNG CHẢY INOX

6.1 Ưu điểm của kính quan sát dòng chảy inox

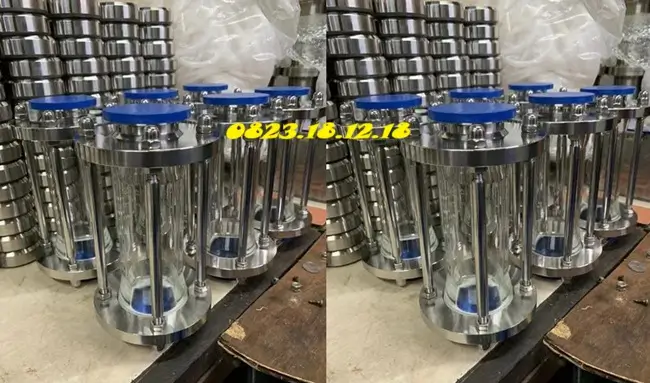

Kính thủy quan sát dòng chảy inox sở hữu nhiều ưu điểm nổi bật trong thực tế:

• Ưu điểm 1: Quan sát trực tiếp và liên tục dòng chảy bên trong đường ống mà không cần dừng hệ thống.
• Ưu điểm 2: Chống ăn mòn tốt trong môi trường có axit nhẹ, kiềm, nước nóng, phù hợp với ngành thực phẩm, hóa chất.
• Ưu điểm 3: Lắp đặt nhanh chóng, đặc biệt với kiểu nối clamp – chỉ mất vài phút để tháo ra vệ sinh hoặc thay thế.
• Ưu điểm 4: Tiết kiệm thời gian bảo trì nhờ cấu tạo đơn giản, không cần tháo rời toàn bộ hệ thống ống.
• Ưu điểm 5: Hoạt động an toàn: Phát hiện nhanh các sự cố như nghẽn dòng, rò rỉ, đổi màu chất lỏng.
• Ưu điểm 6: Đảm bảo vệ sinh cao, không gây nhiễm chéo, rất phù hợp cho nhà máy dược, thực phẩm sạch, nước tinh khiết.

6.2 Nhược điểm của kính quan sát dòng chảy inox

• Mặt kính có thể nứt vỡ nếu va đập mạnh hoặc lắp đặt sai kỹ thuật.
• Chịu nhiệt và áp suất thấp hơn so với một số loại van kim loại đặc biệt như van cầu thép rèn hoặc gang cầu.
• Không có chức năng điều tiết dòng chảy, chỉ dùng để quan sát.

7. ỨNG DỤNG CỦA KÍNH QUAN SÁT DÒNG CHẢY INOX TRONG THỰC TẾ

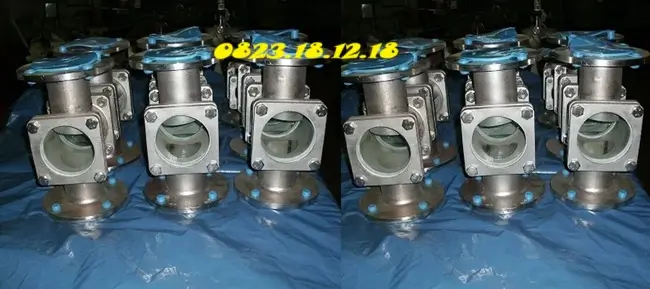

Kính quan sát dòng chảy inox Sight Glass được sử dụng rộng rãi trong các hệ thống đường ống yêu cầu kiểm soát chất lượng và theo dõi dòng lưu chất, cụ thể:

• Ứng dụng trong ngành thực phẩm và đồ uống: Quan sát sữa, nước giải khát, bia, nước tinh khiết trong các dây chuyền sản xuất để kiểm soát dòng chảy và vệ sinh hệ thống.
• Ứng dụng trong ngành dược phẩm: Ứng dụng trong các dây chuyền sản xuất thuốc, dung dịch y tế, giúp đảm bảo an toàn và tuân thủ tiêu chuẩn GMP.
• Ứng dụng trong ngành hóa chất: Dùng để quan sát hóa chất lỏng, phát hiện nhanh tình trạng tắc nghẽn, rò rỉ hoặc thay đổi tính chất của chất lỏng.
• Ứng dụng trong hệ thống lọc nước công nghiệp (RO): Giúp kiểm tra độ trong và tốc độ dòng chảy của nước, đặc biệt trong giai đoạn lọc thô và lọc tinh.
• Ứng dụng trong nhà máy mỹ phẩm: Quan sát nguyên liệu lỏng, gel trong các quy trình pha chế, đóng gói để đảm bảo độ đồng đều.

8. MUA KÍNH QUAN SÁT DÒNG CHẢY INOX Ở ĐÂU GIÁ RẺ, UY TÍN?

Nếu quý khách đang tìm địa chỉ cung cấp kính quan sát dòng chảy inox chất lượng với giá giả rẻ, uy tín, Công ty TNHH Thiết Bị Điện TS là lựa chọn tốt nhất. Chúng tôi cung cấp đa dạng mẫu mã kính inox với vật liệu chuẩn, bảo hành chính hãng, cùng dịch vụ tư vấn kỹ thuật tận tâm. Đặt hàng nhanh, giao hàng toàn quốc, đảm bảo đáp ứng mọi nhu cầu của khách hàng trong ngành thực phẩm, dược phẩm, hóa chất và công nghiệp.

Thông tin liên hệ mua kính quan sát dòng chảy inox giá rẻ tại Công Ty TNHH THIẾT BỊ ĐIỆN TS:
