Van cầu thép rèn

I. Van cầu thép rèn là gì?

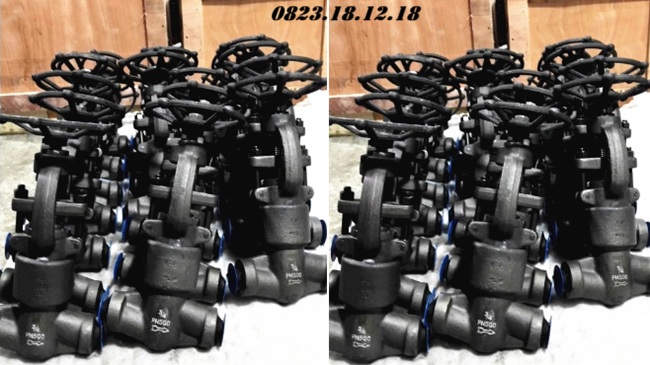

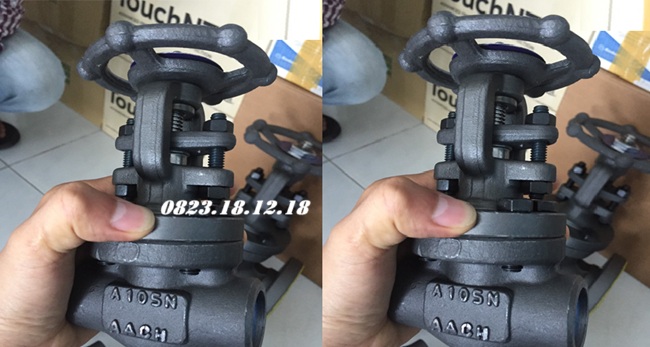

Van cầu thép rèn (Forged Steel Globe Valve) là loại van cầu được sản xuất bằng phương pháp rèn nóng thép ở nhiệt độ cao, giúp tăng cường độ bền, khả năng chịu áp lực và chịu nhiệt tốt hơn so với các loại van cầu thông thường.

Loại van này được sử dụng để đóng/mở hoặc điều tiết lưu lượng dòng chảy trong hệ thống đường ống, đặc biệt trong các môi trường nhiệt độ cao, áp suất lớn như nhà máy lọc dầu, nhà máy hóa chất, hệ thống hơi nóng, khí nén, và hệ thống dẫn dầu…

Van cầu bằng thép rèn có thiết kế chắc chắn, thường kết nối theo dạng ren hoặc hàn kín, phù hợp với các hệ thống có áp suất từ 800LB – 2500LB.

Hiện nay, Công Ty TNNHH THIẾT BỊ ĐIỆN TS đang cung cấp các loại van cầu thép rèn với đầy đủ kích cỡ và kiểu loại; được nhập khẩu từ các nước uy tín như Ý, Đức, Malaysia, Trung Quốc, Hàn Quốc, Đài Loan…; cam kết sản phẩm chính hãng 100%, đầy đủ giấy tờ CO CQ; thời gian bảnh hành lên đến 12 tháng.

II. Thông số kỹ thuật của van cầu thép rèn

Thông số kỹ thuật:

• Chất liệu: Thép rèn (A105, F11, F22, F304, F316, F316L,…)
• Kích thước: 15A – 500A
• Áp suất làm việc: 800LB, 900LB, 1500LB, 2500LB
• Nhiệt độ làm việc: -29°C đến 425°C
• Kiểu kết nối: Lắp ren, mặt bích, hàn kín (Socket Weld, Butt Weld)
• Cấu tạo đĩa van: Dạng Plug Disc hoặc Needle Disc, giúp điều tiết lưu lượng tốt
• Tiêu chuẩn mặt bích: ANSI, API, BS, JIS
• Tiêu chuẩn sản xuất: API 602, ASME B16.34, BS 5352
• Ứng dụng: Hệ thống hơi nóng, dầu khí, hóa chất, nước, khí nén, PCCC,…
• Tình trạng hàng có sẵn
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu,…
• Bảo hành 12 tháng, đầy đủ giấy tờ CO CQ

III. Cấu tạo và nguyên lý hoạt động của van cầu thép rèn

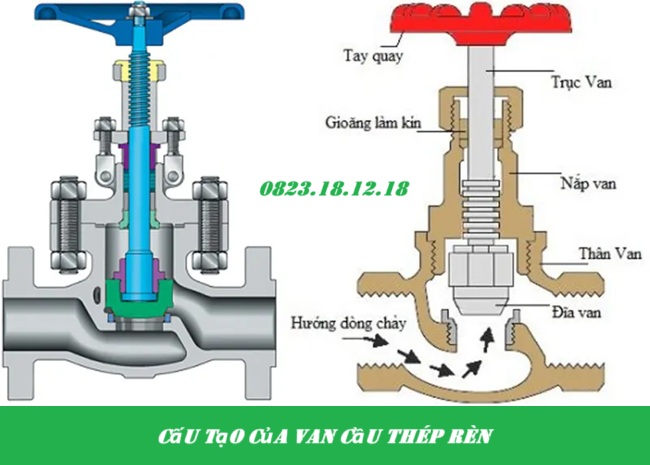

1. Cấu tạo của van cầu thép rèn

Van cầu bằng thép rèn có cấu tạo gồm các bộ phận chính sau:

• Thân van: được làm từ thép rèn nguyên khối như A105, F11, F22, F304, F316,… giúp tăng độ bền, chịu được áp lực và nhiệt độ cao. Thiết kế thân van có thể kết nối nối ren hoặc hàn để đảm bảo độ kín khít trong hệ thống áp lực lớn, tránh rò rỉ.
• Nắp van: được gắn chặt với thân van bằng bu-lông hoặc hàn kín, giúp bảo vệ các bộ phận bên trong. Bộ phận này có thể tháo rời, giúp việc bảo trì và thay thế linh kiện bên trong trở nên dễ dàng hơn.
• Trục van: là bộ phận kết nối giữa tay quay và đĩa van, thường được làm bằng thép không gỉ để chống ăn mòn. Khi xoay tay quay, trục van sẽ di chuyển lên hoặc xuống để điều chỉnh vị trí đĩa van, giúp kiểm soát lưu lượng dòng chảy.
• Đĩa van: tiếp xúc trực tiếp với dòng lưu chất và được chế tạo từ thép rèn hoặc thép không gỉ để đảm bảo độ bền cao. Tùy vào nhu cầu sử dụng, đĩa van có thể là dạng Plug Disc (dạng trụ) hoặc Needle Disc (dạng kim), giúp điều tiết dòng chảy một cách chính xác.
• Gioăng làm kín: có nhiệm vụ ngăn chặn rò rỉ lưu chất ra bên ngoài. Thường được làm từ cao su, PTFE, graphite hoặc kim loại, giúp van hoạt động ổn định ngay cả trong môi trường áp suất và nhiệt độ cao.
• Tay quay: là bộ phận điều khiển bằng tay giúp đóng/mở và điều tiết lưu lượng. Khi người vận hành xoay tay quay, trục van sẽ nâng hạ đĩa van để điều chỉnh dòng chảy qua van.

2. Nguyên lý hoạt động của van cầu thép rèn

Khi van cầu thép rèn ở trạng thái đóng, tay quay được xoay theo chiều kim đồng hồ, làm cho trục van hạ xuống, ép chặt đĩa van vào bề mặt seat van. Điều này tạo ra một lớp kín giữa đĩa van và thân van, ngăn không cho dòng lưu chất chảy qua, giúp kiểm soát hoàn toàn dòng chảy trong hệ thống.

Nếu van được mở một phần, tức là tay quay được xoay ngược chiều kim đồng hồ, trục van sẽ nâng đĩa van lên một khoảng nhất định. Lưu chất sẽ chảy qua khoảng trống giữa đĩa van và thân van. Mức độ mở của van quyết định lưu lượng dòng chảy, giúp điều chỉnh chính xác lượng chất lỏng hoặc khí đi qua hệ thống.

Khi tay quay được xoay hoàn toàn ngược chiều kim đồng hồ, trục van nâng đĩa van lên tối đa, tạo ra khoảng trống lớn nhất để dòng lưu chất đi qua mà không bị cản trở. Ở trạng thái này, van hoạt động với lưu lượng tối đa, giúp đảm bảo hiệu suất vận hành cao.

Khi cần đóng van, người vận hành xoay tay quay theo chiều kim đồng hồ, trục van sẽ từ từ hạ xuống, đưa đĩa van ép chặt vào bề mặt seat van.

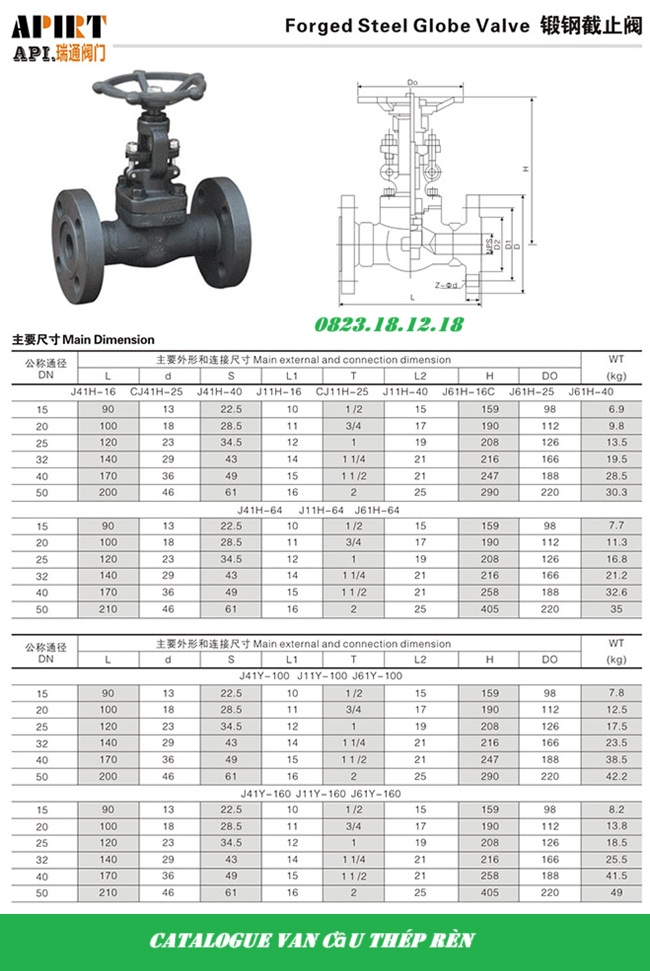

IV. Catalogue van cầu thép rèn

V. Các dạng van cầu thép rèn phổ biến

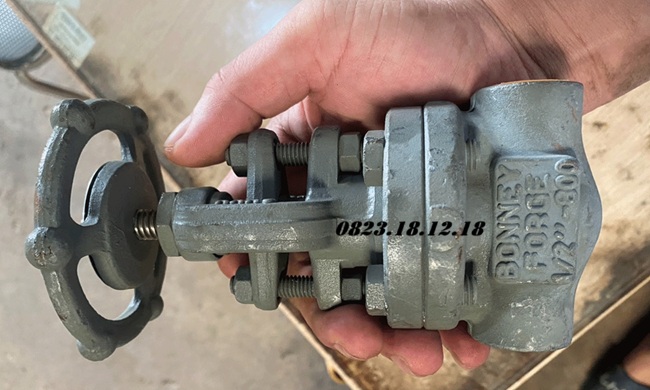

1. Van cầu thép rèn nối ren

Thông số kỹ thuật của van cầu bằng thép rèn nối ren:

• Chất liệu thân: Thép rèn (A105, F11, F22, F304, F316, F316L,…)
• Kích thước: DN15 – DN50
• Áp suất làm việc: 10bar, 16bar, 25bar…
• Nhiệt độ làm việc: max 425°C
• Kết nối: Nối ren (BSPT, NPT, BSP)
• Tiêu chuẩn kết nối: ASME B1.20.1 (NPT), ISO 7/1 (BSPT), DIN 2999 (BSP)
• Loại đĩa van: Plug Disc hoặc Needle Disc, hỗ trợ điều tiết dòng chảy tốt
• Gioăng làm kín: cao su, PTFE, graphite hoặc kim loại
• Tiêu chuẩn sản xuất: API 602, ASME B16.34, BS 5352
• Ứng dụng: Hơi nóng, khí nén, dầu khí, hóa chất, nước, PCCC,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu,…
• bảo hành 1 năm, CO CQ đầy đủ

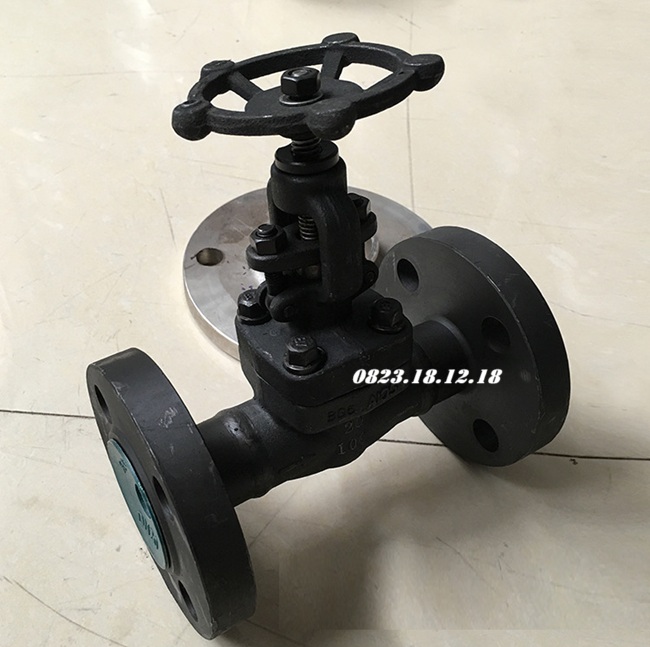

2. Van cầu thép rèn mặt bích

Thông số kỹ thuật của van cầu bằng thép rèn mặt bích:

• Chất liệu thân van: Thép rèn A105, F11, F22, F304, F316, F316L,…
• Kích thước: DN15 – DN300 (1/2” – 12”)
• Áp suất làm việc: Class 150, 300, 600, 900, 1500, 2500 (tương ứng PN20 – PN420)
• Nhiệt độ làm việc: -29°C đến 425°C
• Kiểu kết nối: Mặt bích (Flanged)
• Tiêu chuẩn mặt bích: ASME B16.5 (ANSI), DIN, JIS, BS
• Loại đĩa van: Plug Disc hoặc Needle Disc
• Ghế van (Seat): có thể là ghế van liền hoặc ghế van rời
• Gioăng làm kín: PTFE, graphite hoặc kim loại chống rò rỉ
• Tiêu chuẩn thiết kế: API 602, ASME B16.34, BS 5352
• Môi trường sử dụng: Hơi nóng, dầu khí, hóa chất, nước, khí nén, PCCC,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu,…
• Bảo hành 12 tháng, CO CQ đầy đủ

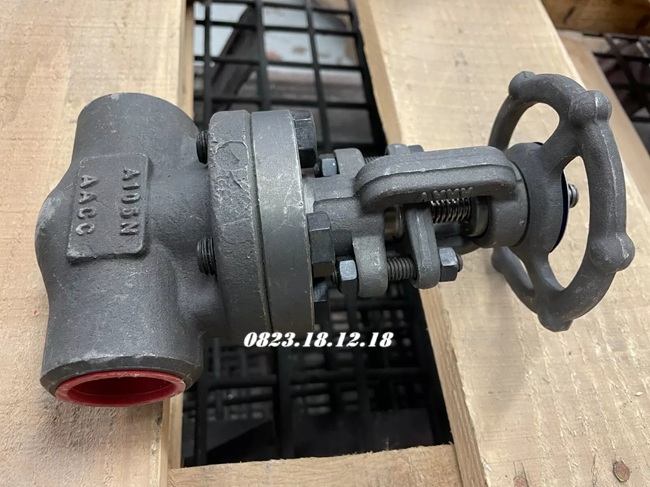

3. Van cầu thép rèn Hàn Quốc

Thông số kỹ thuật:

• Kích thước: DN15, DN20, DN32, DN40, DN50
• Chất liệu thân van: Thép rèn không gỉ ASTM A 182
• Chất liệu các bộ phận khác: Inox 13Cr
• Kiểu kết nối: Nối ren, nối hàn hoặc mặt bích
• Áp suất làm việc: 14Mpa
• Nhiệt độ làm việc: 425°C
• Môi trường sử dụng: Nước, dầu, hơi nước, khí nén, hóa chất…
• Thương hiệu: Wonil, Jouen, Donjin, Wondae, KST, Youngjin…
• Xuất xứ: Hàn Quốc
• Bảo hành 1 năm

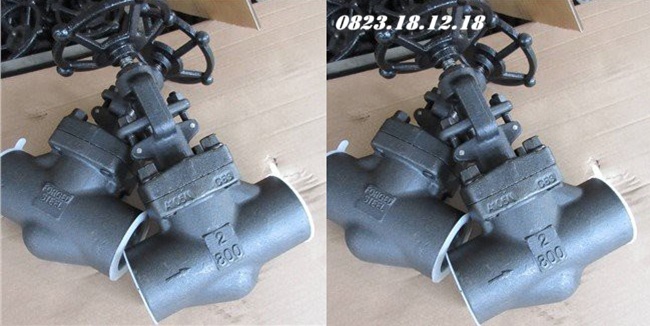

4. Van cầu thép rèn Trung Quốc

Thông số kỹ thuật:

• Kích thước: DN15 – DN40
• Chất liệu thân van: Thép rèn A105
• Áp suất làm việc: PN10/16/25/40, 300LB, 800LB
• Nhiệt độ làm việc: Lên đến 400°C
• Kiểu kết nối: Nối ren (NPT), mặt bích hoặc hàn
• Tiêu chuẩn mặt bích: DIN PN63-PN160
• Loại đĩa van: F6A
• Ghế van (Seat): F6A
• Gioăng làm kín: Graphite gia cường thép không gỉ
• Tiêu chuẩn thiết kế: ANSI B16.34 và BS1873
• Môi trường sử dụng: Nước, hơi nóng, dầu, khí, gas…
• Xuất xứ: Trung Quốc

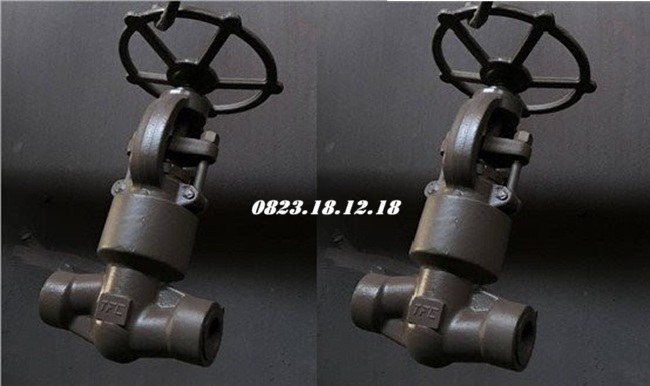

5. Van cầu thép rèn Malaysia

Thông số kỹ thuật:

• Kích thước: DN15 – DN500
• Chất liệu thân van: Thép rèn (A105) hoặc thép WCB
• Áp suất làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: Lên đến > 400°C
• Kiểu kết nối: Mặt bích hoặc nối ren
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Gioăng làm kín: Cao su Teflon, EPDM, PTFE
• Chất liệu trục van: Thép không gỉ
• Môi trường sử dụng: Nước, hơi nóng, dầu, khí…
• Thương hiệu: AUT, Arita, ATZ, OKM…
• Xuất xứ: Malaysia

VI. Ưu điểm và nhược điểm của van cầu thép rèn

Ưu điểm của van cầu thép rèn

Ưu điểm nổi bật của van cầu bằng thép rèn:

• Ưu điểm độ bền cao, chịu lực tốt: Van được chế tạo từ thép rèn (forged steel) có độ bền cao hơn so với thép đúc, giúp chịu được áp suất lớn (Class 800, 1500, 2500) và hoạt động ổn định trong môi trường có điều kiện khắc nghiệt.
• Ưu điểm khả năng điều tiết dòng chảy tốt: Khác với van cổng chỉ có chế độ đóng/mở hoàn toàn, van cầu có thể điều chỉnh lưu lượng dòng chảy một cách chính xác, giúp kiểm soát quá trình vận hành của hệ thống hiệu quả hơn.
• Ưu điểm kín khít, chống rò rỉ hiệu quả: Nhờ thiết kế của đĩa van hình cầu, kết hợp với gioăng làm kín bằng cao su, graphite, PTFE hoặc kim loại, van có khả năng chống rò rỉ rất tốt, đảm bảo an toàn khi vận hành.
• Ưu điểm phù hợp với nhiều kiểu kết nối: có nhiều tùy chọn kết nối như nối ren, hàn kín, hàn đối đầu và mặt bích, giúp lắp đặt linh hoạt trong nhiều hệ thống đường ống khác nhau.
• Ưu điểm thích hợp cho môi trường áp suất cao, ăn mòn

Nhược điểm của van cầu thép rèn

• Tổn thất áp suất lớn: Do thiết kế dạng chữ Z hoặc chữ Y, dòng chảy trong van không đi theo đường thẳng mà phải uốn cong, gây ra tổn thất áp suất cao hơn so với van cổng hoặc van bi. Điều này có thể ảnh hưởng đến hiệu suất của hệ thống, đặc biệt trong các ứng dụng yêu cầu lưu lượng lớn.
• Tốc độ dòng chảy bị hạn chế: Do cấu trúc của van cầu không cho phép mở hoàn toàn như van bi hoặc van cổng, tốc độ dòng chảy **bị hạn chế, không phù hợp với các hệ thống cần lưu lượng lớn và nhanh.

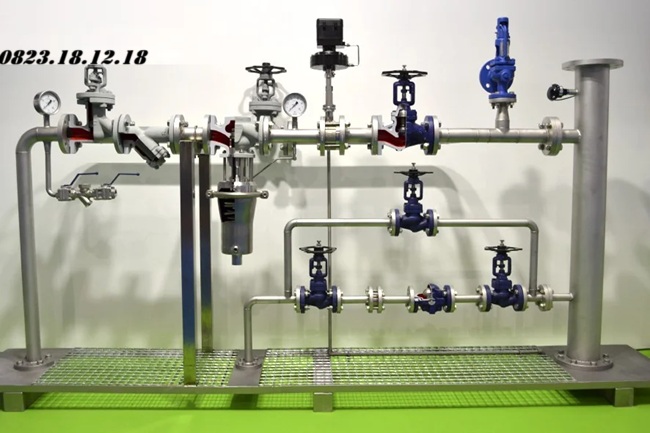

VII. Ứng dụng của van cầu thép rèn

Ứng dụng trong thực tế của van cầu thép rèn:

• Ứng dụng trong hệ thống hơi nóng và lò hơi, hệ thống gia nhiệt
• Ứng dụng trong ngành dầu khí và hóa chất: sử dụng trong các nhà máy lọc dầu, nhà máy hóa chất, khí nén…
• Ứng dụng trong hệ thống cấp thoát nước và xử lý nước thải
• Ứng dụng trong hệ thống PCCC (Phòng cháy chữa cháy): trong các hệ thống cấp nước chữa cháy trong nhà máy, khu công nghiệp, tòa nhà cao tầng.
• Ứng dụng trong ngành điện và nhà máy nhiệt điện: Trong các nhà máy nhiệt điện, thủy điện, van cầu bằng thép rèn được sử dụng để kiểm soát dòng hơi nóng, nước làm mát và dầu thủy lực, giúp hệ thống vận hành ổn định và hiệu quả.
• Ứng dụng trong hệ thống khí nén và gas công nghiệp: phù hợp cho hệ thống khí nén, gas LPG, khí thiên nhiên (CNG, LNG)…

VIII. Báo giá sản phẩm van cầu thép rèn

Công Ty TNHH THIẾT BỊ ĐIỆN TS là đơn vị chuyên cung cấp van cầu thép rèn chất lượng cao, nhập khẩu từ Hàn Quốc, Nhật Bản, Malaysia, Trung Quốc,… phù hợp với các hệ thống hơi nóng, dầu khí, hóa chất, nước thải, PCCC và nhiều ứng dụng công nghiệp khác.

Chúng tôi cung cấp đa dạng các loại van cầu bằng thép rèn với nhiều mức giá khác nhau tùy theo xuất xứ, kích thước, kiểu kết nối (nối ren, mặt bích, hàn kín, hàn đối đầu) và tiêu chuẩn áp suất (PN16, PN40, Class 800 – 2500).

Liên hệ ngay qua số Hotline 0823.18.12.18 để nhận báo giá chi tiết!
