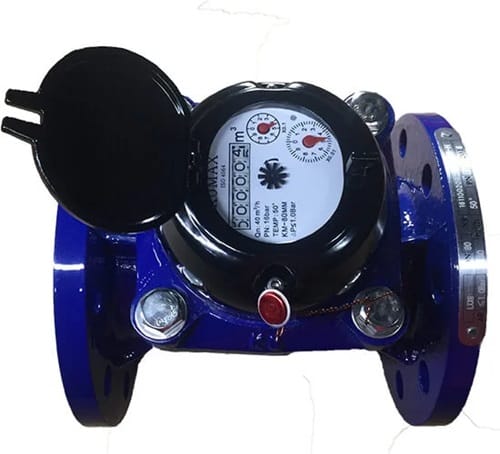

Đồng hồ đo nước mặt bích

I. Giới thiệu về đồng hồ đo nước mặt bích

Đồng hồ nước mặt bích, còn gọi là đồng hồ đo lưu lượng nước mặt bích, là một loại thiết bị đồng hồ đo lưu lượng nước được sử dụng để đo và ghi nhận lượng nước chảy qua một đường ống hoặc kênh mở. Đây là một loại thiết bị dùng để đo lưu lượng của dòng nước chảy qua một mặt bích hoặc ống thép và là một cách đo lưu lượng nước phổ biến và chính xác, được sử dụng rộng rãi trong các ứng dụng công nghiệp và quản lý nguồn nước.

Đồng hồ đo lưu lượng nước mặt bích có thiết kế gọn nhẹ, kiểu dáng đẹp, dễ lắp đặt ở nhiều vị trí khác nhau và phù hợp với nhiều hệ thống. Sản phẩm được sản xuất bởi các thương hiệu nổi tiếng như FUDA, SANWA, Ashahi, Zenner, Melion, Pmax,.. từ các quốc gia có nền công nghiệp phát triển như Đài Loan, Hàn Quốc, Nhật Bản, Thái Lan, Thổ Nhĩ Kỳ, Đức, Malaysia… Công ty ThietbidienTs chuyên nhập khẩu trực tiếp các sản phẩm đồng hồ đo lưu lượng nước mặt bích chất lượng cao từ những thương hiệu này.

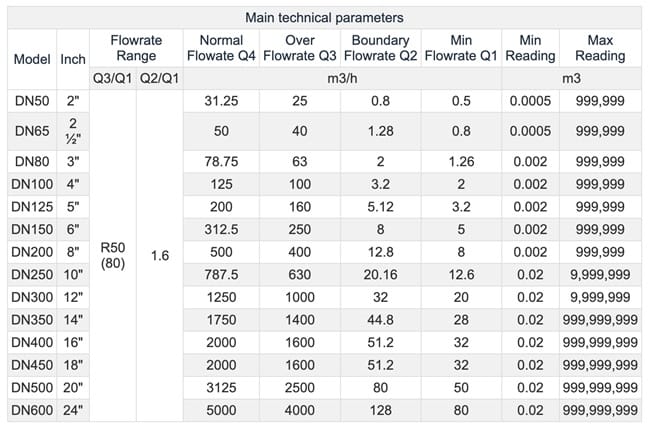

II. Thông số kỹ thuật của đồng hồ đo nước mặt bích

* Thông số kỹ thuật chung của đồng hồ đo nước mặt bích như sau:

• Kích thước đồng hồ: DN50 (2″) – DN500 (20″)
• Chất liệu sản xuất: Gang, inox
• Nhiệt độ làm việc tối đa: Max 150 độ C
• Áp suất trung bình: PN10, PN16, PN25
• Kết nối đường ống: Lắp mặt bích
• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
• Lưu lượng lớn nhất đo được: 999999 m3
• Lưu lượng đo trung bình: 1,5 – 50 m3/h
• Môi trường sử dụng: Nước sạch, hóa chất, xăng, dầu
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Malaysia
• Chế độ bảo hành: 12 tháng, cơ chế 1 đổi 1 đối với những sản phẩm có lỗi đến từ nhà sản xuất.

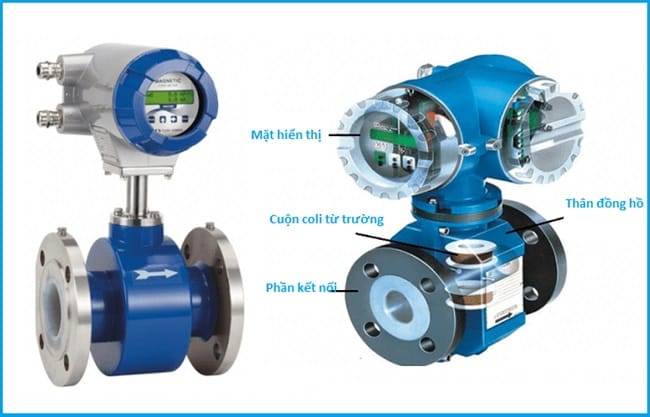

III. Cấu tạo của đồng hồ đo nước mặt bích

Đồng hồ đo nước lắp mặt bích thường có các bộ phận chính sau:

• Vỏ đồng hồ: Được làm bằng chất liệu như gang, inox, nhựa, v.v. Vỏ đồng hồ bảo vệ các bộ phận bên trong và định hình hình dáng của đồng hồ.
• Mặt đồng hồ: Hiển thị các thông số đo như lưu lượng, thể tích, v.v. Mặt đồng hồ có thể là dạng cơ học hoặc điện tử.
• Bộ chuyển động: Là cơ cấu chuyển động nhờ lưu lượng nước chảy qua, từ đó tạo ra sự chuyển động của kim chỉ số.
• Bộ đo lưu lượng: Bao gồm rotor, turbine hoặc các cánh quạt đo lưu lượng nước qua đồng hồ.
• Mặt bích: Là phần tiếp nối đồng hồ với đường ống. Mặt bích được thiết kế phù hợp với tiêu chuẩn kết nối như JIS, ANSI, DIN, BS.
• Nắp đậy: Là phần bảo vệ các bộ phận bên trong đồng hồ khỏi tác động bên ngoài.
• Kích thước và vật liệu: Thường có kích thước từ DN50 (2 inch) đến DN500 (20 inch), bằng gang hoặc inox.

IV. Nguyên lý hoạt động của đồng hồ đo nước mặt bích

Nguyên lý hoạt động của đồng hồ đo nước mặt bích cơ và điện tử như sau:

Cả hai loại đồng hồ cơ và điện tử đều sử dụng nguyên lý đo lưu lượng dựa trên sự chuyển động của các bộ phận như rotor, turbine bên trong. Sự khác biệt chủ yếu là ở cơ chế chuyển đổi sang thông số hiển thị.

1. Nguyên lý hoạt động của đồng hồ đo nước mặt bích cơ

– Khi nước chảy qua đồng hồ, nó tác động lên rotor, turbine hoặc các cánh quạt đo lưu lượng.
– Sự quay của các bộ phận này kích hoạt một cơ cấu chuyển động cơ học bên trong đồng hồ.
– Cơ cấu chuyển động này kéo theo kim chỉ số trên mặt đồng hồ, tỷ lệ với lưu lượng nước chảy qua.
– Từ vận tốc quay của các bộ phận đo lưu lượng, đồng hồ sẽ hiển thị các thông số như lưu lượng, thể tích, …

2. Nguyên lý hoạt động của đồng hồ đo nước mặt bích điện tử

– Khi nước chảy qua, các bộ phận đo lưu lượng như turbine, rotor tạo ra xung điện tương ứng với lưu lượng.
– Các xung điện này được gửi tới mạch điện tử bên trong đồng hồ.
– Mạch điện tử sẽ xử lý các xung này, tính toán và hiển thị các thông số như lưu lượng, thể tích trên màn hình điện tử.
– Một số đồng hồ điện tử còn có khả năng truyền dữ liệu về lưu lượng sang hệ thống giám sát trung tâm.

V. Ưu điểm và nhược điểm của đồng hồ đo nước mặt bích

1. Ưu điểm của đồng hồ đo nước mặt bích

• Lắp đặt đơn giản: Đồng hồ mặt bích có thiết kế tiêu chuẩn, dễ lắp đặt vào đường ống.
• Bảo trì dễ dàng: Các bộ phận của đồng hồ mặt bích dễ tiếp cận và bảo dưỡng.
• Độ chính xác cao: Với thiết kế và công nghệ hiện đại, đồng hồ mặt bích có độ chính xác đo lưu lượng cao.
• Đa dạng kích thước: Các kích thước từ nhỏ đến lớn (DN50 – DN500) đáp ứng được nhiều ứng dụng.
• Chịu được áp lực và nhiệt độ cao: Chịu được nhiệt độ và áp lực cao hơn so với đồng hồ đo nước nối ren. Thiết kế bền chắc giúp đồng hồ mặt bích chịu được điều kiện hoạt động khắc nghiệt hơn.
• Ít bị ảnh hưởng bởi các yếu tố môi trường: Vỏ đồng hồ bảo vệ tốt các bộ phận bên trong.

2. Nhược điểm của đồng hồ đo nước mặt bích

• Khó tháo lắp hơn đồng hồ đo nước nối ren: Việc tháo lắp đồng hồ mặt bích phức tạp hơn so với đồng hồ nối ren.
• Không thể đo ngược dòng: Đồng hồ mặt bích chỉ có thể đo lưu lượng theo một chiều dòng chảy.

Tuy nhiên, với những ưu điểm nổi bật, đồng hồ mặt bích vẫn là lựa chọn phổ biến trong nhiều ứng dụng đo lưu lượng nước.

VI. Phân loại đồng hồ đo nước mặt bích

Đồng hồ đo nước mặt bích có thể được phân loại theo các tiêu chí sau:

1. Phân loại đồng hồ đo nước mặt bích theo chức năng đo

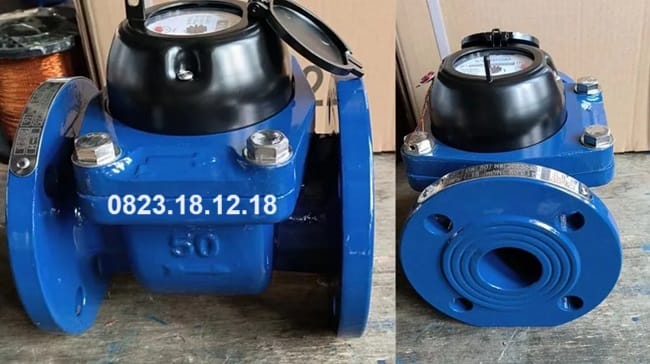

• Đồng hồ đo nước mặt bích dạng cơ:

– Là loại đồng hồ sử dụng các cơ cấu cơ học để đo lưu lượng nước.
– Các cơ cấu cơ học như turbine, piston, cánh cong, cánh gật… sẽ chuyển động khi nước chảy qua, từ đó tạo ra sự xoay, rời, gật… tương ứng với lưu lượng.
– Các chuyển động này được truyền về đĩa số hoặc kim chỉ số để hiển thị kết quả đo.
– Ưu điểm là cấu tạo đơn giản, ít bị ảnh hưởng bởi nhiễu điện, chi phí thấp.
– Nhược điểm là độ chính xác không cao bằng các loại điện tử, khó tích hợp với hệ thống điều khiển tự động.

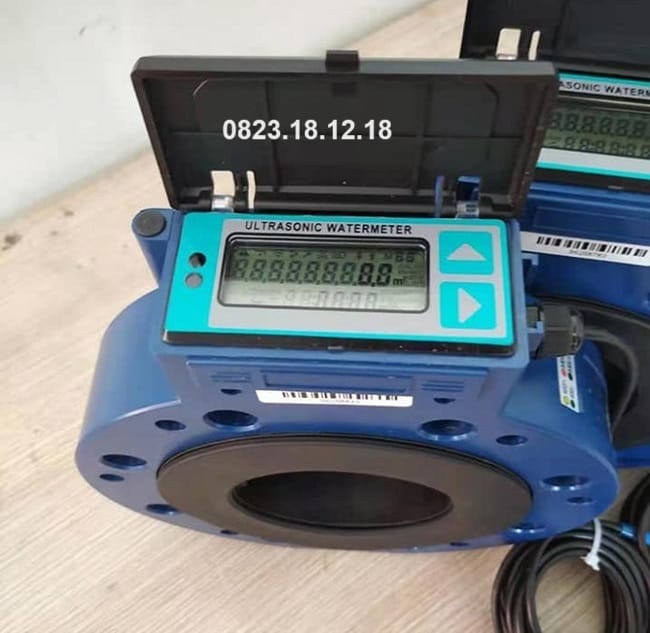

• Đồng hồ đo nước mặt bích điện tử:

– Sử dụng các cảm biến điện tử để đo lưu lượng nước, như cảm biến từ tính, siêu âm, Doppler…
– Các tín hiệu từ cảm biến sẽ được xử lý bởi mạch điện tử để hiển thị kết quả đo.
– Ưu điểm là độ chính xác cao, dễ tích hợp với hệ thống điều khiển tự động.
– Nhược điểm là cấu tạo phức tạp, chi phí cao, dễ bị ảnh hưởng bởi nhiễu điện.

2. Phân loại đồng hồ đo nước mặt bích theo môi trường nước

– Đồng hồ đo nước mặt bích lưu lượng nước thải

* THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM:

• Kích thước: DN50 đến DN600, phù hợp với các loại đường ống từ nhỏ đến lớn.
• Kiểu lắp đặt và kết nối: Lắp bích, với các kiểu kết nối ren hoặc mặt bích. Phù hợp với các tiêu chuẩn mặt bích như JIS, BS, DIN.
• Vật liệu: Thân thiết bị có thể làm bằng gang, thép hoặc inox, tùy yêu cầu ứng dụng.
• Nhiệt độ làm việc: Có thể chịu được nhiệt độ tối đa lên đến 150°C hoặc 180°C.
• Điện áp: Hoạt động với điện áp 24VDC hoặc 220VAC.
• Loại thiết bị: Có cả dạng điện tử và dạng cơ.
• Áp lực cho phép: PN10, PN16, PN25.
• Nhiệt độ làm việc: Có thể hoạt động ở nhiệt độ môi trường từ 0 đến 65°C.
• Thông số đo lường:
  – Màn hình hiển thị 5 số.
  – Lưu lượng nhỏ nhất có thể đo được là 0.0001 m3.
  – Lưu lượng lớn nhất có thể đo được là 99999 m3.
• Tiêu chuẩn: ISO 4064, cấp độ chính xác B hoặc C

– Đồng hồ đo nước mặt bích lưu lượng nước sạch:

* THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM:

• Kích thước DN15- DN400
• Chất liệu thân đồng hồ: Gang
• Gioăng làm kín: Teflon
• Áp lực đồng hồ: PN10 – PN16 – PN25
• Điện áp: 220VAC
• Nhiệt độ: -5 độ ~ 180độ C
• Kiểu lắp: Lắp ren hoặc lắp bích
• Áp lực cho phép: PN10. PN16. PN25
• Nhiệt độ làm việc: 0-65 độ C
• Loại đồng hồ: Dạng cơ – Dạng điện tử
• Mặt hiển thị 5 số
• Lưu lượng nhỏ nhất đo được: Q = 0.0001 m3
• Lưu lượng lớn nhất đo được Q=99999 m3
• Lưu lượng thông thường từ Q=1.5m3
• Tiêu chuẩn: ISO 4604, cấp B
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Thái Lan, Italy
• Bảo hành 1 năm
• Tình trạng hàng có sẵn

– Đồng hồ đo nước mặt bích lưu lượng nước nóng

* THÔNG SỐ SẢN PHẨM:– Kích cỡ: DN15 – DN300

• Chất liệu thân: Gang, đồng
• Kết nối: Lắp ren, mặt bích
• Tiêu chuẩn mặt bích: BS
• Áp lực làm việc: PN16
• Nhiệt độ hoạt động: 30 ~ 130 độ C
• Bộ đo dùng công nghệ Rotor cân bằng thủy động học, đã được cấp bằng sáng +
• Chế, cho kết quả đo ổn định
• Mặt số được hàn kín hiển thị 5 số, cấp bảo vệ IP 68
• Khả năng chịu được quá tải tốt
• Bộ đo có thể dễ dàng tháo lắp
• Có thể lắp đặt ba loại phát tín hiệu mà không lo bị xung khắc.
• Lớp phủ chống ăn mòn
• Xuất xứ: Trung Quốc, Đài Loan, Thái Lan, Malaysia
• Hàng sẵn giao

3. Phân loại đồng hồ đo nước mặt bích theo chất liệu

• Đồng hồ đo nước mặt bích thân gang

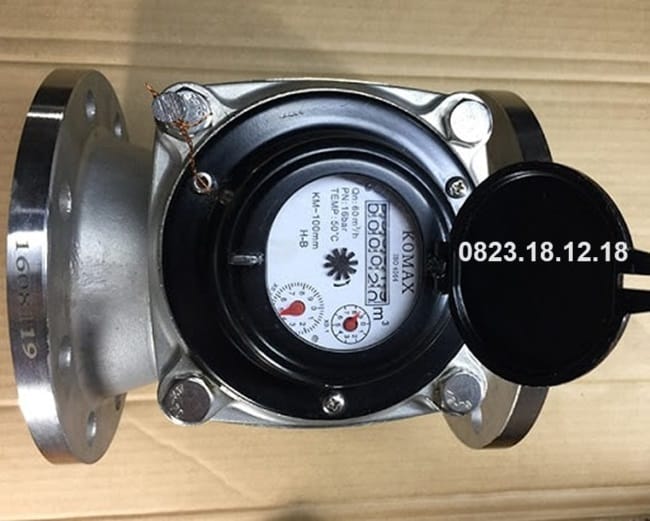

• Đồng hồ đo nước mặt bích thân inox

• Đồng hồ đo nước mặt bích thân đồng

Trong một số trường hợp, việc sử dụng đồng hồ được chế tạo hoàn toàn từ chất liệu gang cầu hoặc gang xám có thể mang lại nhiều lợi ích. Ưu điểm chính của việc sử dụng gang là giá thành tương đối rẻ, giúp tiết kiệm đáng kể chi phí đối với những hệ thống cần lắp đặt đồng hồ với số lượng lớn.

Tuy nhiên, trong một số trường hợp đặc biệt, việc sử dụng đồng hồ làm từ chất liệu inox trở nên cần thiết. Điều này thường xảy ra khi các thông số kỹ thuật của hệ thống yêu cầu đồng hồ có khả năng đáp ứng các tiêu chuẩn nghiêm ngặt hơn, chẳng hạn như độ chính xác cao, khả năng chịu được nhiệt độ, áp suất hoặc các môi trường khắc nghiệt. Trong những trường hợp như vậy, việc lựa chọn đồng hồ inox có thể đảm bảo hiệu suất và độ bền tốt hơn so với các lựa chọn khác.

Vì vậy, khi thiết kế và lựa chọn đồng hồ cho một hệ thống, cần phải cân nhắc cẩn thận giữa các yếu tố như chi phí, yêu cầu kỹ thuật và các điều kiện hoạt động, để đưa ra quyết định phù hợp nhất.

4. Phân loại đồng hồ đo nước mặt bích theo hương hiệu

• Đồng hồ đo nước mặt bích Unik
• Đồng hồ đo nước mặt bích Sanwa
• Đồng hồ đo nước mặt bích Fuda
• Đồng hồ đo nước mặt bích Zenner
• Đồng hồ đo nước mặt bích Powogaz…

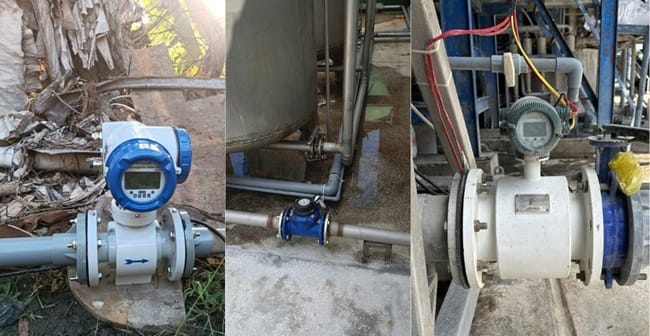

VII. Ứng dụng của đồng hồ đo nước mặt bích

Đồng hồ đo nước mặt bích có các ứng dụng trong nhiều ngành khác nhau, bao gồm:

1. Ứng dụng của đồng hồ đo nước mặt bích trong Ngành cấp thoát nước

– Giám sát và quản lý hệ thống cấp nước, phát hiện rò rỉ, thất thoát nước.
– Đo lưu lượng nước đầu vào và đầu ra của hệ thống cấp thoát nước.
– Lập kế hoạch, quản lý và vận hành hiệu quả hệ thống cấp thoát nước.

2. Ứng dụng của đồng hồ đo nước mặt bích trong Ngành nông nghiệp

– Đo lưu lượng nước tưới cho các hệ thống thủy lợi, tưới tiêu.
– Theo dõi và quản lý việc sử dụng nước trong sản xuất nông nghiệp.
– Hỗ trợ quản lý tài nguyên nước trong nông nghiệp.

3. Ứng dụng của đồng hồ đo nước mặt bích trong Ngành thủy điện

– Đo lưu lượng nước đầu vào và đầu ra của các hồ chứa, đập thủy điện.
– Theo dõi và quản lý dòng chảy phục vụ sản xuất điện.
– Hỗ trợ quản lý tài nguyên nước cho các nhà máy thủy điện.

4. Ứng dụng của đồng hồ đo nước mặt bích trong Ngành môi trường

– Theo dõi, đo đạc các thông số về dòng chảy, mực nước phục vụ quản lý và bảo vệ môi trường.
– Hỗ trợ các nghiên cứu về thủy văn, dòng chảy, ô nhiễm nước.
– Cung cấp dữ liệu quan trọng cho công tác quản lý tài nguyên nước.

5. Ứng dụng của đồng hồ đo nước mặt bích trong Ngành công nghiệp

– Đo lưu lượng nước trong các quy trình sản xuất, công nghệ.
– Kiểm soát và quản lý việc sử dụng nước trong các hoạt động công nghiệp.
– Hỗ trợ tối ưu hóa sử dụng nước, tiết kiệm nước trong công nghiệp.

VIII. Báo giá đồng hồ đo nước mặt bích

Công ty thietbidienTS chuyên cung cấp các sản phẩm đồng hồ đo nước lắp bích các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
