Đồng hồ đo nước thân gang

Đồng hồ đo nước là thiết bị không thể thiếu trong hệ thống cấp nước của một khu dân cư, khu công nghiệp hay bất kỳ công trình nào có nhu cầu sử dụng nước. Trong đó, đồng hồ đo nước thân gang là một lựa chọn phổ biến nhờ tính bền bỉ, độ chính xác cao và khả năng chịu được điều kiện khắc nghiệt.

Đồng hồ đo nước thân gang là gì? Tại sao lại được sử dụng rộng rãi? Có những ưu điểm nổi bật nào của loại đồng hồ này? Bài viết sẽ cung cấp cho bạn đọc những thông tin cần thiết về đồng hồ đo nước thân gang – một thiết bị quan trọng trong hệ thống cấp nước hiện đại.

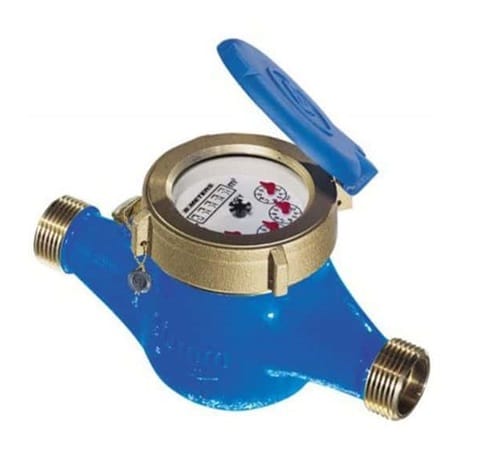

I. Giới thiệu về đồng hồ đo nước thân gang

Đồng hồ đo nước thân gang là một loại đồng hồ đo nước có thân làm bằng gang, có độ bền, cứng và khả năng chịu lực cao. Đây là một thiết bị sử dụng để đo lượng nước tiêu thụ trong các hệ thống cấp nước. Đơn vị đo của sản phẩm thường hiển thị lượng nước tiêu thụ theo m3 hoặc gallon.

Đồng hồ đo lưu lượng nước thân gang thường được sử dụng trong các hệ thống cấp nước công cộng, công trình thủy lợi, nhà máy sản xuất, v.v. nơi có yêu cầu về độ bền và độ chính xác đo lường cao.

So với các loại đồng hồ có thân bằng chất liệu khác như nhựa hay thép, đồng hồ thân gang có tuổi thọ sử dụng lâu hơn và khả năng chịu mài mòn tốt hơn.

Đồng hồ đo lưu lượng nước thân gang có thiết kế gọn nhẹ, kiểu dáng đẹp, dễ lắp đặt ở nhiều vị trí khác nhau và phù hợp với nhiều hệ thống. Sản phẩm được sản xuất bởi các thương hiệu nổi tiếng như FUDA, SANWA, Ashahi, Zenner, Komax, Pmax,.. từ các quốc gia có nền công nghiệp phát triển như Đài Loan, Hàn Quốc, Nhật Bản, Thái Lan, Thổ Nhĩ Kỳ, Đức, Malaysia. Công ty ThietbidienTs chuyên nhập khẩu trực tiếp các sản phẩm đồng hồ đo lưu lượng nước thân gang chất lượng cao từ những thương hiệu này.

II. Thông số kỹ thuật của đồng hồ đo nước thân gang

Thông số kỹ thuật chung của đồng hồ đo nước thân gang:

• Hãng sản xuất: Zenner -coma, Pmax, Komax, Asahi,..
• Chất liệu thân: gang
• Kết nối: Bắt ren, lắp bích
• Hiển thị: Mặt hiển thị số 9999,999
• Kiểu hoạt động: Có 2 loại dẫn động từ và truyền động cơ học
• Đơn vị hiển thị nhỏ nhất: 1 lít, tức 0,001 trên mặt hiển thị số
• Sai số cho phép: ± 5%
• Áp lực làm việc: 0,3 – 16 bar
• Nhiệt độ làm việc: 0 – 50 độ C
• Hàng hóa có kiểm định và giấy tờ đầy đủ
• Bảo hành: 12 tháng
• Xuất xứ: Malaysia, Trung Quốc, Đài Loan, Nhật Bản,…

III. Cấu tạo của đồng hồ đo nước thân gang

Cấu tạo của đồng hồ đo nước thân gang bao gồm các thành phần chính sau đây:

• Thân đồng hồ:
  – Được chế tạo từ gang xám hoặc gang dược, vật liệu chịu được áp lực và va đập cơ học cao.
  – Có khả năng chịu nhiệt độ và áp lực nước lớn.
• Bộ phận đo:
  – Là bộ phận chính để đo lưu lượng nước chảy qua đồng hồ.
  – Được làm bằng vật liệu như thép, nylon hoặc các hợp kim chịu mài mòn tốt.
  – Quay theo dòng chảy của nước để truyền động cho các bộ phận khác.
• Cơ chế truyền động:
  – Truyền động từ bánh xe đo đến bộ hiển thị số lượng nước tiêu thụ.
  – Bao gồm các bộ phận như trục, bánh răng, cơ chế ghi số.
• Bộ hiển thị:
  – Hiển thị lượng nước tiêu thụ bằng số hoặc đồng hồ chỉ báo.
  – Thường được đặt ở phía trước thân đồng hồ để dễ quan sát.
• Các bộ phận phụ trợ:
  – Van, giằng, các kết nối ống nước, v.v. để lắp đặt đồng hồ vào hệ thống.

Cấu tạo được thiết kế nhằm đảm bảo đồng hồ hoạt động chính xác, bền bỉ và an toàn trong điều kiện hoạt động khắc nghiệt của hệ thống cấp nước.

IV. Nguyên lý hoạt động của đồng hồ đo nước thân gang

Nguyên lý hoạt động của đồng hồ đo nước thân gang có hai dạng chính là cơ học và cảm biến điện từ:

1. Nguyên lý hoạt động của đồng hồ đo nước thân gang Dạng cơ học

– Nguyên lý hoạt động dựa trên việc đo lưu lượng nước chảy qua đồng hồ.
– Nước chảy vào đồng hồ sẽ làm quay một bánh xe đo, kích hoạt cơ chế truyền động cơ học.
– Cơ chế truyền động sẽ chuyển động của bánh xe đo thành chuyển động của các số đồng hồ, hiển thị lượng nước tiêu thụ.
– Các số đồng hồ này được thiết kế để hiển thị đơn vị đo lường như m3 hoặc gallon.

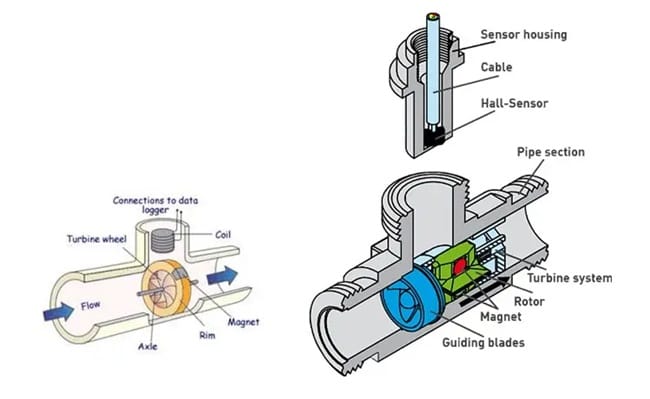

2. Nguyên lý hoạt động của đồng hồ đo nước thân gang Dạng điện tử

– Nguyên lý hoạt động dựa trên việc đo lưu lượng nước bằng các cảm biến điện từ.
– Nước chảy qua sẽ kích hoạt các cảm biến, tạo ra tín hiệu điện.
– Tín hiệu điện này sẽ được xử lý bởi mạch điện tử, sau đó hiển thị lượng nước tiêu thụ trên màn hình LCD hoặc truyền dữ liệu về trung tâm điều khiển.
– Các đồng hồ điện tử có thể tích hợp thêm các chức năng như đo áp suất, nhiệt độ, truyền dữ liệu không dây, v.v.

Cả hai dạng cơ học và điện tử đều có ưu và nhược điểm riêng, tùy thuộc vào yêu cầu ứng dụng mà lựa chọn dạng phù hợp. Nhìn chung, đồng hồ điện tử có khả năng đo đạc và truyền dữ liệu cao hơn, nhưng đồng hồ cơ học thường có độ bền và giá thành tốt hơn.

V. Ưu điểm và nhược điểm của đồng hồ hồ đo nước thân gang

1. Ưu điểm của đồng hồ đo nước thân gang

• Độ bền cao:

– Thân đồng hồ bằng gang có khả năng chịu được áp lực và va đập cơ học lớn.
– Khả năng chịu nhiệt độ và áp lực nước cao.
– Tuổi thọ của đồng hồ thân gang thường rất dài, có thể lên đến 20-30 năm.

• Độ chính xác ổn định:

– Cơ chế đo lường cơ học ít bị ảnh hưởng bởi các tác động bên ngoài.
– Không cần lắp đặt phức tạp như đồng hồ điện tử.

• Chi phí vận hành và bảo trì thấp

– Không cần nguồn điện, ít bộ phận di chuyển nên tiêu hao ít năng lượng

– Giá thành sản xuất và lắp đặt đồng hồ gang thường rẻ hơn so với đồng và inox.

– Việc bảo trì, sửa chữa đơn giản và chi phí thấp.

– Giá thành sản xuất và lắp đặt đồng hồ gang thường rẻ hơn so với đồng và inox.

2. Nhược điểm của đồng hồ đo nước thân gang

• Kích thước lớn và nặng:

– Thân đồng hồ bằng gang thường có kích thước và trọng lượng nặng hơn đồng hồ thân inox.

VI. Phân loại dồng hồ đo nước thân gang

1. Phân loại đồng hồ đo nước thân gang theo chức năng đo

• Đồng hồ đo lưu lượng nước thân gang dạng cơ học
• Đồng hồ đo lưu lượng nước thân gang điện tử

2. Phân loại đồng hồ đo nước gang theo kết nối

• Đồng hồ đo nước thân gang nối ren
• Đồng hồ đo  nước thân gang lắp mặt bích

3. Phân loại đồng hồ đo nước thân gang theo nhà sản xuất

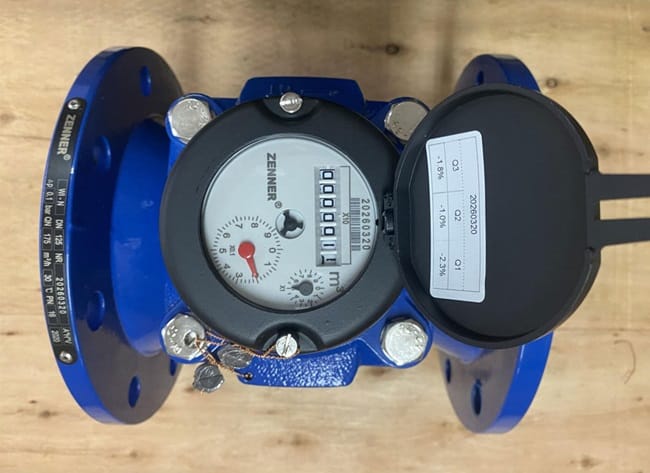

– Đồng hồ đo nước thân gang Zenner

* Đồng hồ đo nước nóng thân gang Zenner:

• Thương hiệu: Zenner
• Xuất xứ: Đức – Trung Quốc
• Mô hình: WPH-N
• Kích cỡ: DN15 ~ DN400
• Vật liệu thân: Gang
• Kiểu lắp: Nối ren, Mặt bích
• Kiểu lắp đặt: Lắp đặt ngang, dọc, nghiêng
• Áp lực tối đa: PN16
• Nhiệt độ làm việc: 0°C – 130°C
• Sai số cho phép: 2%
• Mặt hiển thị số: 7 số (số đo tối đa 9999999 m³)
• Đơn vị đo: m³ (mét khối)
• Đơn vị nhỏ nhất: m³
• Sai số đến: 1 lít
• Bảo hành: 12 tháng
• Hàng sẵn giao

– Đồng hồ đo nước thân gang Pmax

* Thông số kỹ thuật của Đồng hồ đo nước Pmax:

• Thương hiệu: Pmax
• Xuất xứ: Malaysia
• Chất liệu thân: Gang
• Kích thước: DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200,
• DN250, DN300
• Kết nối: Ren/Mặt bích chuẩn BS
• Chất liệu ruột đồng hồ: Nhựa chịu nhiệt ABS
• Áp lực tối đa: 16 bar
• Mặt số hiển thị: 00000 – 99999
• Nhiệt độ làm việc: 0 đến 60°C
• Áp lực nước nhỏ hơn 1.6MPa
• Sai số lớn nhất từ Qmin đến Qt là ±5%
• Sai số lớn nhất cho phép từ Qt đến Qmax là ±2%
• Tiêu chuẩn: ISO 4064, Class B, Class C
• Bảo hành: 12 tháng
• Chứng chỉ: Giấy chứng nhận kiểm định, CO-CQ, Catalog, Packing List

– Đồng hồ đo nước thân gang Komax

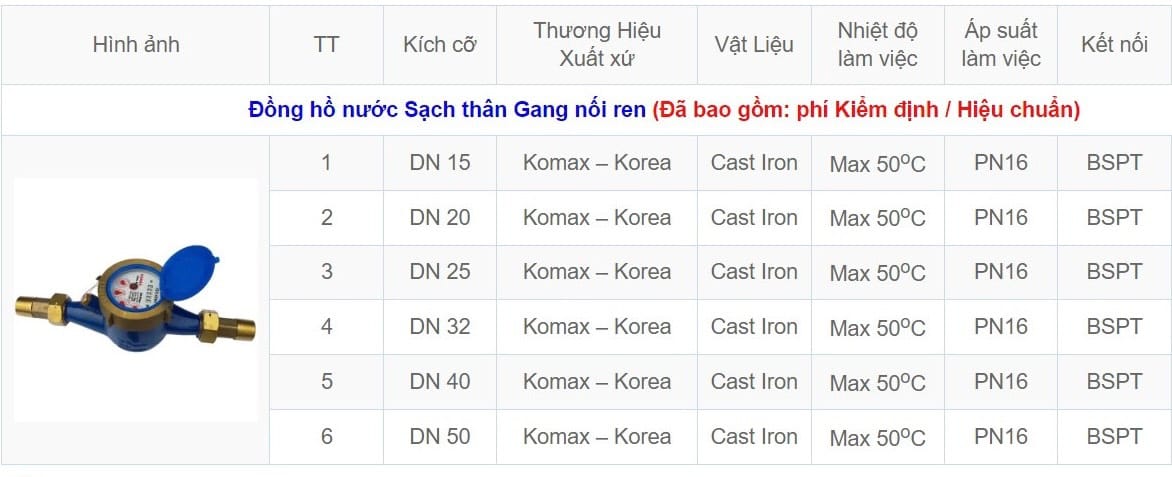

• Đồng hồ đo nước Komax thân gang nối ren:

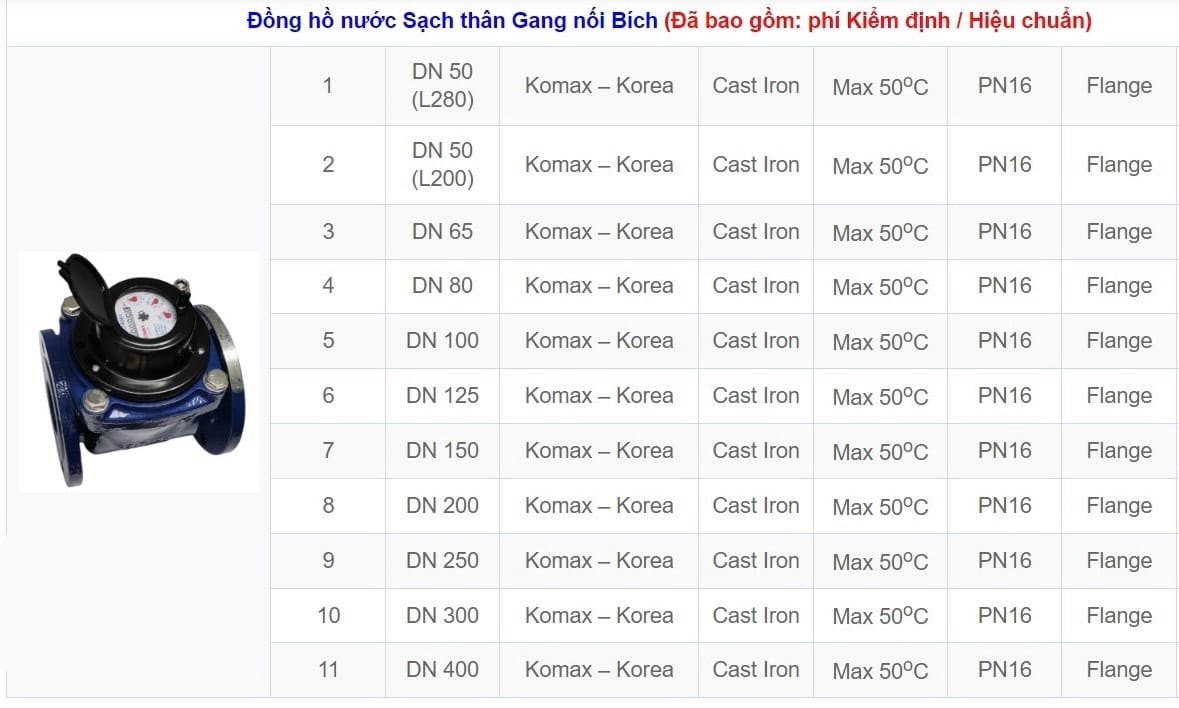

• Đồng hồ đo nước  Komax thân gang nối bích:

– Đồng hồ đo nước thân gang FlowTech

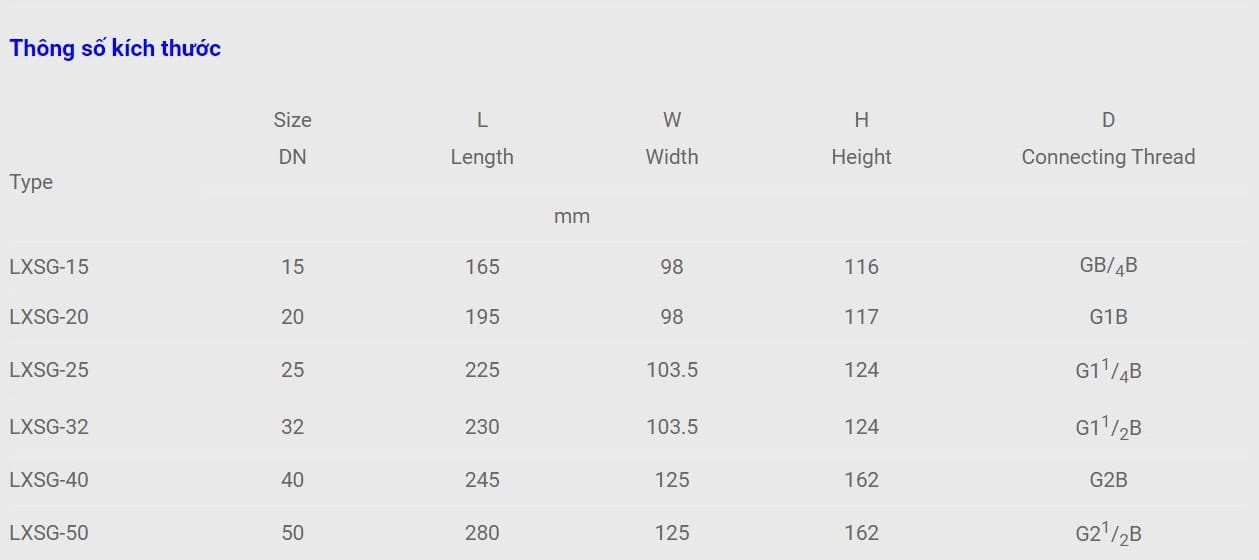

* Đồng hồ đo nước thân gang nối ren Flowtech

• Model: LXSG15-50, nối ren
• Mặt số khô, truyền động từ tính, ISO 4064, Class B, PN 16bar, Tmax 50°C, sai số ± (2; 5)%

4. Phân loại đồng hồ đo nước thân gang theo môi trường nước

• Đồng hồ đo nước sạch (nước sinh hoạt) thân bằng gang
• Đồng hồ đo nước nóng thân bằng gang
• Đồng hồ đo nước thải thân bằng gang

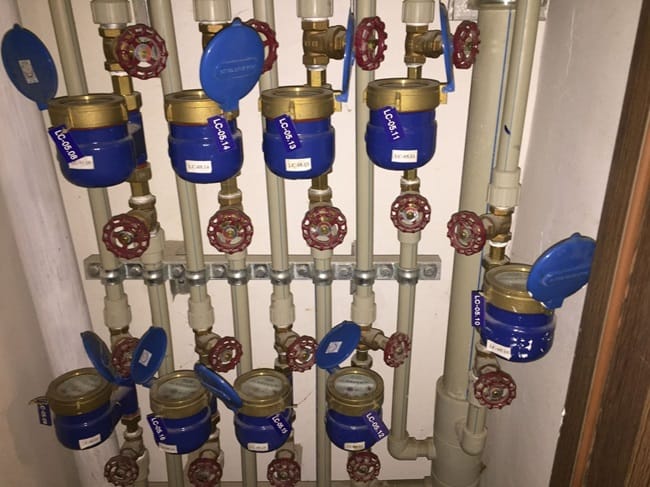

VII. Ứng dụng của đồng hồ đo nước thân gang

Đồng hồ đo nước thân gang có nhiều ứng dụng trong các ngành phổ biến sau:

1. Ngành cấp nước:

– Sử dụng trong hệ thống cấp nước sinh hoạt, công nghiệp.
– Theo dõi lượng nước tiêu thụ cho mục đích tính phí, quản lý sử dụng.

2. Ngành công nghiệp:

– Sử dụng trong các nhà máy, xí nghiệp để đo lượng nước tiêu thụ cho quá trình sản xuất.
– Ứng dụng trong các hệ thống làm mát, cung cấp nước cho các thiết bị công nghiệp.

3. Ngành xây dựng:

– Sử dụng trong các công trình như nhà chung cư, khu dân cư để đo lượng nước tiêu thụ của từng hộ gia đình.
– Ứng dụng trong các công trình cấp nước, tưới tiêu.

4. Ngành nông nghiệp:

– Sử dụng trong hệ thống tưới tiêu, cung cấp nước cho sản xuất nông nghiệp.
– Theo dõi lượng nước sử dụng cho mục đích quản lý và tính phí.

VII. Báo giá sản phẩm đồng hồ đo nước thân gang

Công ty thietbidienTS chuyên cung cấp các sản phẩm đồng hồ đo nước thân gang các loại nhập khẩu chính hãng, giá rẻ. Chúng tôi cam kết sản phẩm đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823.18.12.18, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
