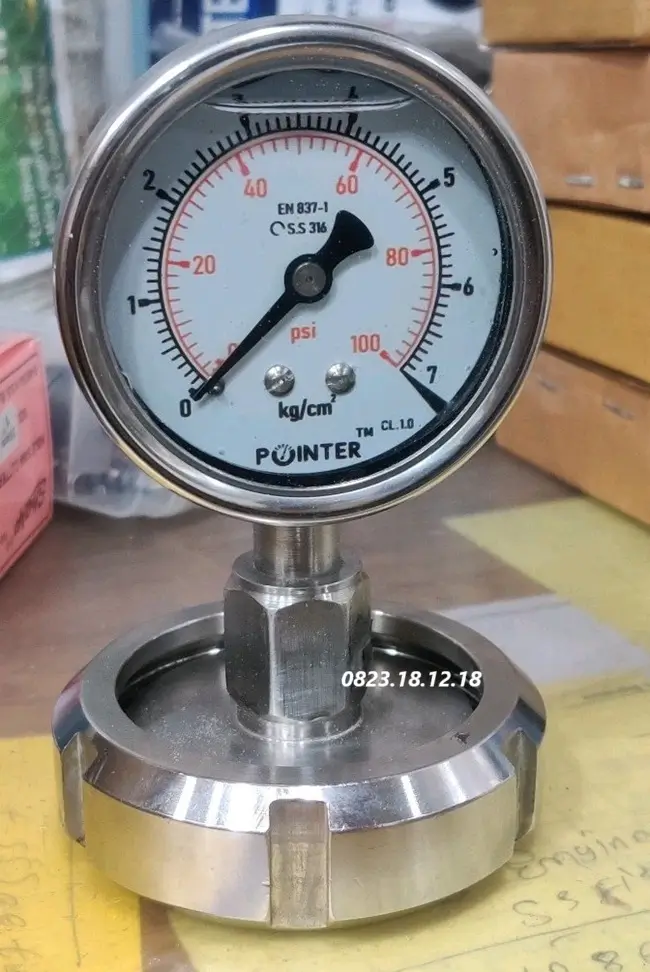

Đồng hồ đo áp suất inox dạng màng

1. ĐỒNG HỒ ĐO ÁP SUẤT INOX DẠNG MÀNG LÀ GÌ?

Đồng hồ đo áp suất inox dạng màng là thiết bị đo áp suất được thiết kế đặc biệt với màng ngăn (diaphragm seal) gắn tại chân kết nối, giúp ngăn cách trực tiếp giữa môi chất và bộ phận cảm biến áp suất bên trong đồng hồ. Phần màng có khả năng chịu áp lực tốt và dễ dàng tháo rời để vệ sinh.

Đồng hồ đo áp suất inox dạng màng được chế tạo bằng inox 304 hoặc inox 316, giúp chống gỉ sét, chịu áp lực và nhiệt độ cao. Dạng màng có thể gắn trực tiếp hoặc thông qua kết nối Clamp, ren hoặc mặt bích.

Loại đồng hồ này được sử dụng trong các hệ thống chứa chất lỏng đặc, chất kết dính, chất rắn lơ lửng hoặc chất ăn mòn — những môi chất có thể gây tắc nghẽn, ăn mòn hoặc làm sai lệch kết quả đo nếu tiếp xúc trực tiếp với bộ phận cảm biến. Nhờ có lớp màng ngăn cách, đồng hồ vẫn đảm bảo đo chính xác và hoạt động ổn định lâu dài.

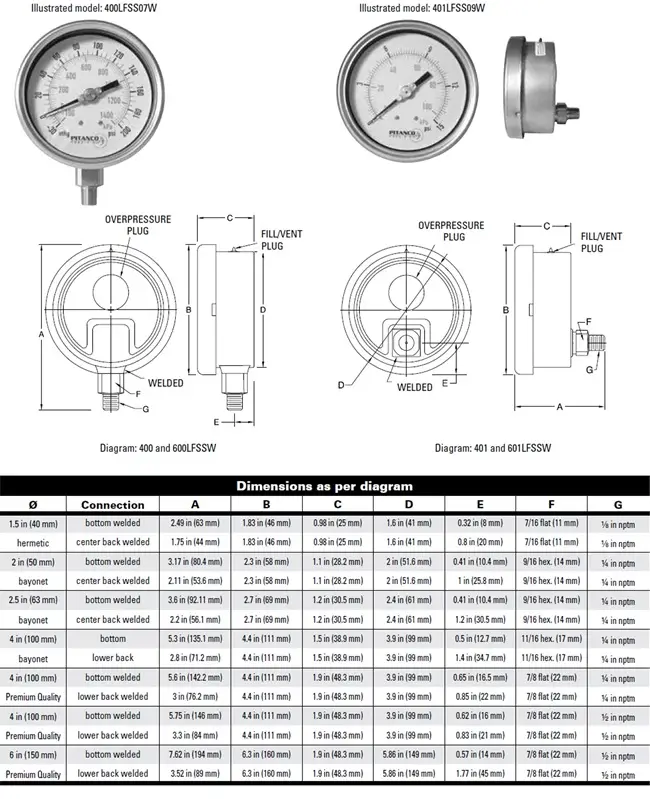

2. THÔNG SỐ KỸ THUẬT CỦA ĐỒNG HỒ ĐO ÁP SUẤT INOX DẠNG MÀNG

THÔNG SỐ:

• Dải đo áp suất: 0 – 0.6 bar đến 0 – 400 bar
• Đường kính mặt đồng hồ: 63mm, 100mm, 160mm…
• Chất liệu thân vỏ: Inox 304 hoặc inox 316
• Chất liệu màng ngăn: Inox 316L, PTFE, Hastelloy C, Monel…
• Đơn vị hiển thị: bar, psi, kg/cm², MPa
• Kết nối: Ren (G1/2″, G1/4″, NPT…), Clamp vi sinh, mặt bích DIN/JIS/ANSI
• Vị trí lắp: Dạng đứng (bottom), đứng có chân, hoặc sau lưng có chân
• Độ chính xác: ±1.6% F.S
• Chất lỏng bên trong: Glycerin hoặc dầu silicone
• Tiêu chuẩn chống nước: IP65, IP67
• Nhiệt độ làm việc: -20°C đến +120°C
• Xuất xứ: Ý, Đức, Đài Loan, Trung Quốc, Nhật Bản…
• Bảo hành 6-12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ CỦA ĐỒNG HỒ ĐO ÁP SUẤT INOX DẠNG MÀNG

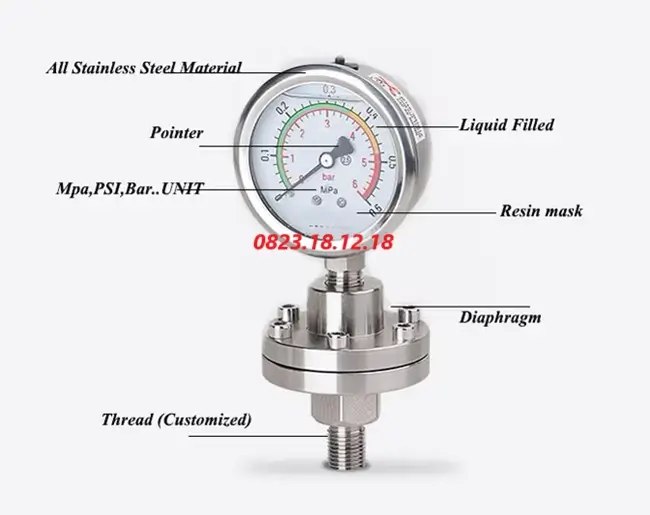

3. 1 Cấu tạo của đồng hồ đo áp suất inox dạng màng

Đồng hồ áp suất inox dạng màng có cấu tạo gồm các bộ phận chính:

• Mặt đồng hồ (hiển thị số): Là phần hiển thị giá trị áp suất, thường có vạch chia đơn vị bar, psi hoặc kg/cm². Mặt kính cường lực chống va đập và hơi nước.
• Vỏ đồng hồ: Là lớp bảo vệ bên ngoài, được làm bằng inox 304 hoặc inox 316, có khả năng chống ăn mòn, chịu lực và chịu nhiệt.
• Bộ phận truyền động (bên trong đồng hồ): Gồm cơ cấu bánh răng – kim chỉ, giúp chuyển tín hiệu cơ học từ màng ngăn lên kim hiển thị áp suất.
• Màng ngăn: Là bộ phận quan trọng nhất, thường làm bằng inox 316L hoặc phủ PTFE. Màng giúp ngăn cách môi chất với bộ đo, đồng thời truyền áp suất thông qua chất lỏng trung gian.
• Buồng chứa chất truyền áp: Không gian giữa màng và bộ phận truyền động được đổ đầy dầu chuyên dụng, giúp truyền áp lực từ màng vào bộ cơ học một cách chính xác.
• Chân kết nối: Có thể là dạng ren, mặt bích hoặc clamp vi sinh, tùy vào yêu cầu lắp đặt của hệ thống.

3.2 Nguyên lý hoạt động của đồng hồ đo áp suất inox dạng màng

Khi môi chất đi vào, áp suất tác động lên màng ngăn, làm màng biến dạng nhẹ. Lực này được truyền qua lớp chất lỏng bên trong (dầu silicone/glycerin) đến ống cảm biến bourdon, từ đó làm kim đồng hồ quay và hiển thị áp suất.

4. CÁC DÒNG ĐỒNG HỒ ĐO ÁP SUẤT INOX DẠNG MÀNG PHỔ BIẾN HIỆN NAY

Những dòng đồng hồ áp suất inox dạng màng được sử dụng rộng rãi trong công nghiệp, phù hợp với nhiều môi trường làm việc khác nhau:

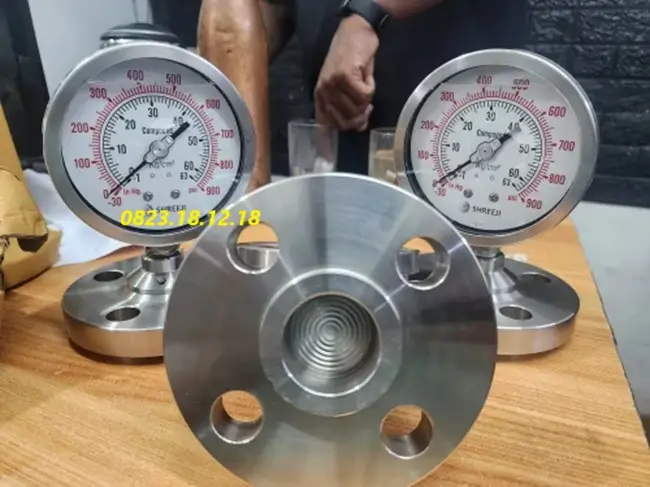

4.1 Đồng hồ đo áp suất dạng màng inox 304: Là loại phổ thông, sử dụng trong hệ thống nước, khí nén, thực phẩm không yêu cầu quá cao về độ kháng hóa chất.

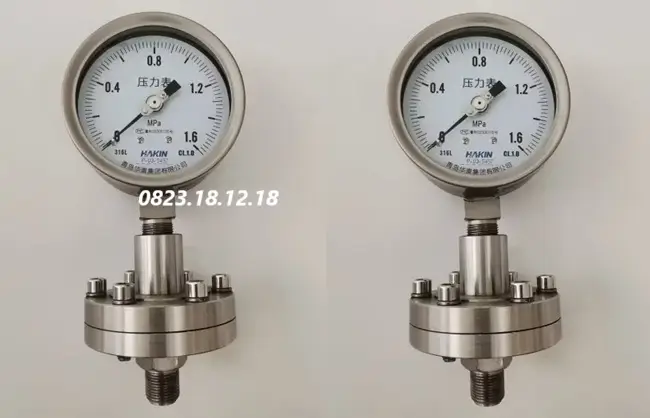

4.2 Đồng hồ đo áp suất dạng màng inox 316: Chống ăn mòn tốt hơn, dùng cho các ứng dụng chứa hóa chất, nước muối, dung dịch axit nhẹ… Được dùng phổ biến trong xử lý nước thải, hóa chất nhẹ.

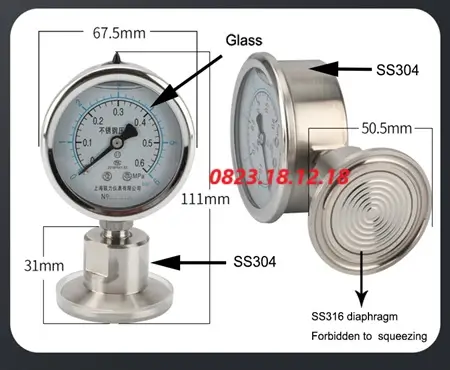

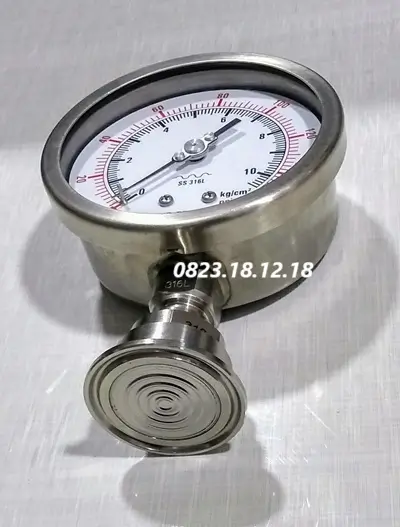

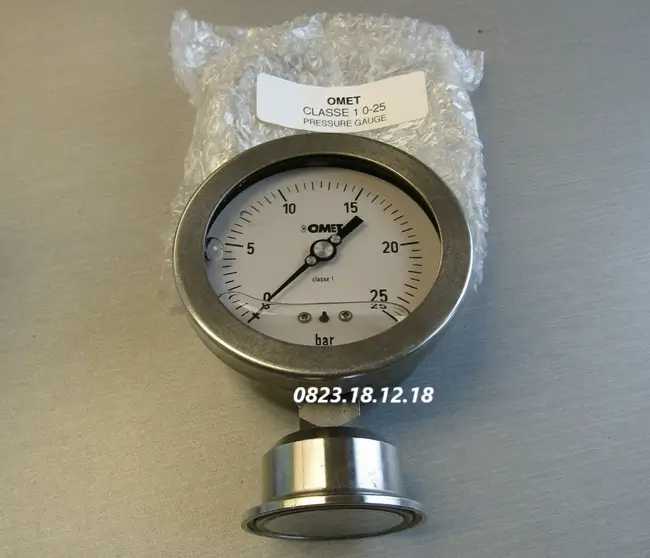

4.3 Đồng hồ đo áp suất dạng màng clamp inox vi sinh: Dành cho ngành thực phẩm, y tế, dược phẩm. Có khả năng tháo lắp nhanh, vệ sinh dễ dàng, đạt chuẩn an toàn vệ sinh cao.

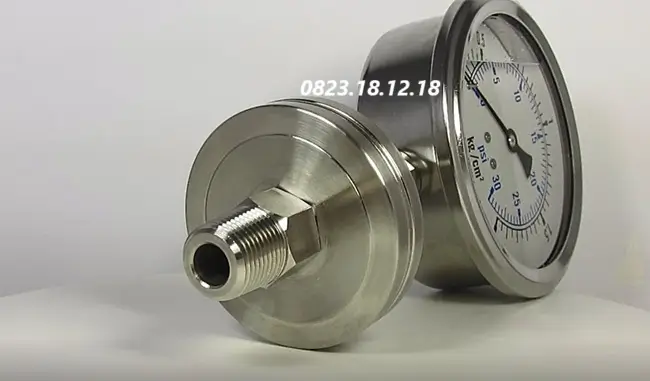

4.4 Đồng hồ áp suất inox dạng màng kết nối ren: Dễ lắp đặt, sử dụng cho nhiều ứng dụng thông thường như khí nén, chất lỏng sạch, dầu kỹ thuật…

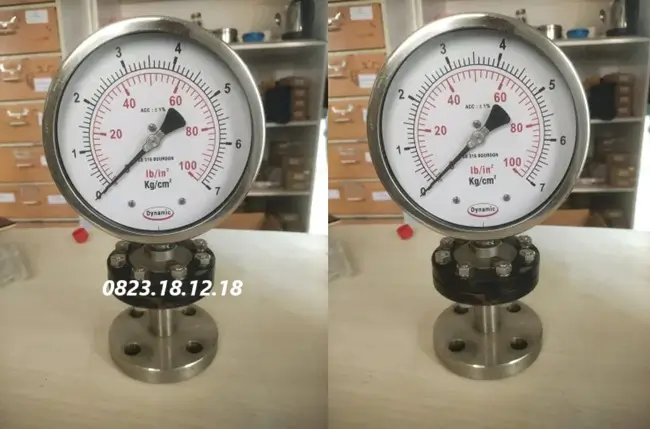

4.5 Đồng hồ áp suất inox dạng màng mặt bích: Áp dụng cho hệ thống công nghiệp lớn, áp cao, lắp dễ với đường ống tiêu chuẩn JIS, DIN, ANSI.

5. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA ĐỒNG HỒ ĐO ÁP SUẤT INOX DẠNG MÀNG CÔNG NGHIỆP

Những đánh giá thực tế về điểm mạnh và hạn chế của đồng hồ đo áp suất inox dạng màng khi sử dụng trong các hệ thống công nghiệp:

5.1 Ưu điểm của đồng hồ đo áp suất inox dạng màng

• Đo chính xác trong môi trường khắc nghiệt: Nhờ lớp màng ngăn, thiết bị vẫn đo ổn định khi làm việc với chất sệt, bùn đặc, hóa chất hoặc chất có độ nhớt cao.
• Bảo vệ bộ cảm biến bên trong: Màng cách ly ngăn môi chất ăn mòn hoặc gây kết tinh, giúp kéo dài độ bền đồng hồ và tránh sai số.
• Vệ sinh dễ dàng: Phần màng có thể tháo rời nhanh chóng, phù hợp trong ngành thực phẩm, y tế – nơi yêu cầu vệ sinh thường xuyên.
• Tùy chọn vật liệu đa dạng: Có thể chọn màng bằng inox 316L, PTFE, Hastelloy,… để phù hợp với từng loại môi chất và ngành nghề cụ thể.

5.2 Nhược điểm của đồng hồ đo áp suất inox dạng màng

• Do thiết kế phức tạp và vật liệu đặc biệt, chi phí cao hơn đồng hồ áp suất thông thường.
• Sau thời gian dài sử dụng, chất lỏng truyền áp có thể bị thoát khí hoặc biến chất, ảnh hưởng đến độ chính xác. Vì vậy cần phải hiệu chuẩn và bảo trì định kì.

6. BẢNG GIÁ ĐỒNG HỒ ĐO ÁP SUẤT INOX DẠNG MÀNG MỚI NHẤT 2025

Lưu ý: Giá chỉ mang tính chất tham khảo, sẽ thay đổi theo hãng, dải đo, đường kính mặt và yêu cầu sử dụng.

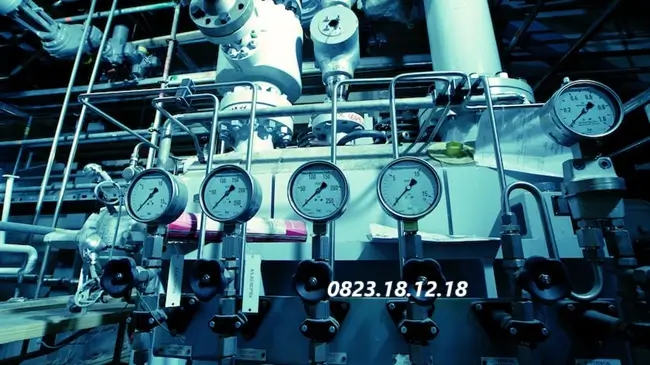

7. ỨNG DỤNG CỦA ĐỒNG HỒ ĐO ÁP SUẤT INOX DẠNG MÀNG TRONG THỰC TẾ

Đồng hồ đo áp suất dạng màng bằng được ứng dụng rộng rãi trong các ngành công nghiệp cần đo áp suất môi chất có độ đặc, độ ăn mòn hoặc yêu cầu vệ sinh cao, tiêu biểu:

• Ngành xử lý nước thải và bùn đặc: Đồng hồ dạng màng giúp đo chính xác áp suất trong môi trường có nhiều tạp chất, chất rắn lơ lửng, nơi mà đồng hồ thông thường dễ bị nghẹt hoặc hỏng.
• Ngành thực phẩm và đồ uống: Sử dụng trong các dây chuyền sản xuất sữa, nước trái cây, nước sốt, siro… Đồng hồ dạng màng inox vi sinh dễ tháo rời vệ sinh, đảm bảo tiêu chuẩn an toàn thực phẩm.
• Ngành dược phẩm – y tế: Đo áp suất trong các hệ thống lên men, truyền dẫn dung dịch y tế, hóa chất sạch. Kết nối clamp vi sinh đảm bảo vệ sinh tuyệt đối.
• Ngành hóa chất – hóa dầu: Thích hợp đo áp suất trong các bồn chứa, đường ống có axit, kiềm, dung dịch ăn mòn nhờ lớp màng ngăn và màng phủ đặc biệt như PTFE hoặc Hastelloy.
• Ngành sơn, mực in, keo dán, dầu mỡ: Đo áp suất trong môi trường có độ nhớt cao, dễ kết dính, đồng hồ dạng màng giúp không bị tắc nghẽn và duy trì độ chính xác.

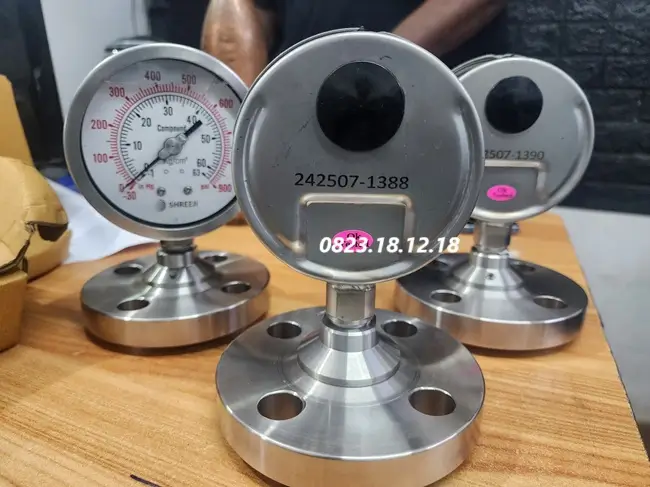

8. MUA ĐỒNG HỒ ĐO ÁP SUẤT INOX DẠNG MÀNG CHÍNH HÃNG, GIÁ RẺ Ở ĐÂU?

Nếu quý khách  đang tìm nơi mua đồng hồ đo áp suất inox dạng màng chất lượng, chính hãng với giá cả hợp lý, Công ty TNHH Thiết Bị Điện TS là địa chỉ uy tín hàng đầu tại Việt Nam.

Công ty chuyên cung cấp đa dạng các dòng đồng hồ áp suất màng của các thương hiệu nổi tiếng như Wika, Wise, Yamaki, SMC, từ các loại kết nối ren, mặt bích, clamp vi sinh đến các phiên bản màng PTFE, inox 316L, Hastelloy… phù hợp với hầu hết các ngành công nghiệp như hóa chất, thực phẩm, xử lý nước thải, y tế.
