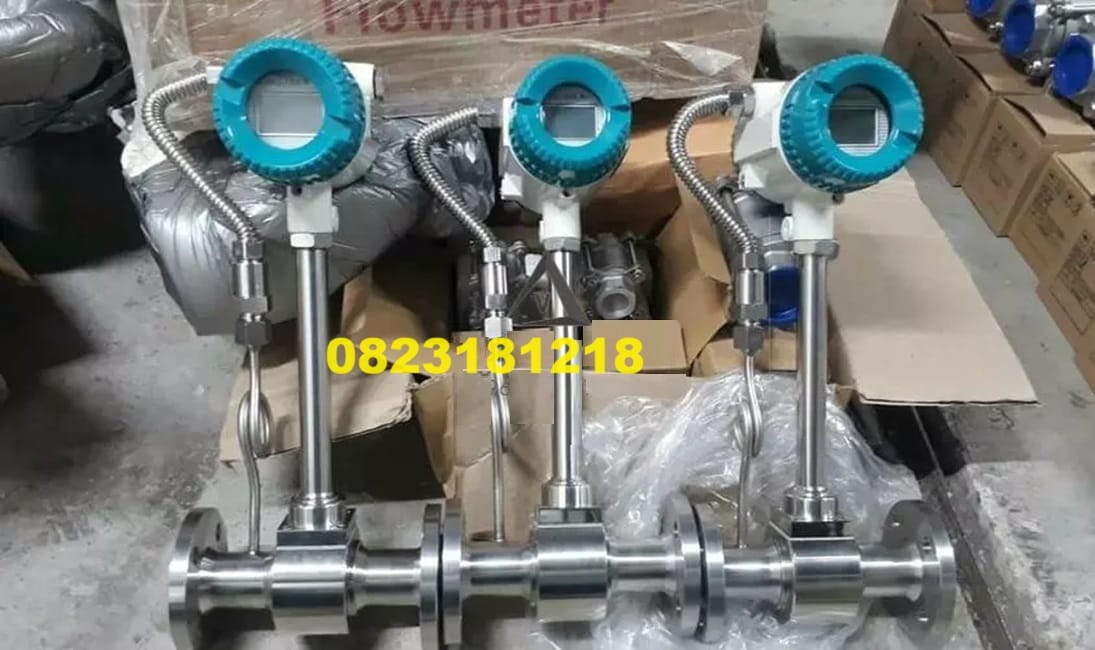

Đồng hồ đo lưu lượng hơi nóng điện tử

I. Đồng hồ đo lưu lượng hơi nóng điện tử, bù nhiệt Vortex là gì?

Đồng hồ đo lưu lượng hơi nóng điện tử là một thiết bị để đo lưu lượng của chất lỏng hoặc khí trong quá trình nóng. Nó sử dụng các cảm biến điện tử để đo và hiển thị thông tin lưu lượng. Chúng thường có độ chính xác cao và khả năng đọc dễ dàng.

Đồng hồ đo lưu lượng hơi nóng điện tử với tính năng bù nhiệt Vortex là một loại đồng hồ đo lưu lượng được thiết kế để đo lượng chất lỏng hoặc khí nóng, và đi kèm với tính năng bù nhiệt Vortex.

Với tính năng bù nhiệt Vortex, đồng hồ đo lưu lượng hơi nóng điện tử sẽ sử dụng thông tin về nhiệt độ để điều chỉnh đầu ra và cung cấp kết quả đo lưu lượng chính xác hơn. Điều này giúp đồng hồ đo lưu lượng có khả năng hoạt động ổn định và đáng tin cậy trong môi trường có biến đổi nhiệt độ.

II. Thông số kỹ thuật của đồng hồ đo lưu lượng hơi nóng điện tử

* Thông số kỹ thuật của đồng hồ đo lưu lượng hơi nóng điện tử:

• Đường kính ống: từ 1/2 inch (~12,7 mm) đến 40 inch (~1016 mm).
• Môi trường: Đồng hồ đo lưu lượng này có thể được sử dụng để đo lưu lượng của các môi trường như hơi nước bão hòa, hơi nóng quá nhiệt, không khí, khí tự nhiên (oxy, nitơ), khí hoá học và chất lỏng đa dụng.
• Chất liệu: được làm từ vật liệu inox 304 hoặc inox 316, tùy thuộc vào yêu cầu ứng dụng cụ thể.
• Nhiệt độ hoạt động: khoảng từ -40 độ C đến 400 độ C.
• Áp lực hoạt động: PN16, PN25, PN40, PN63.
• Phạm vi đo: đo lưu lượng khí từ 3-90m/s, lưu chất từ 0,27-9m/s và khí từ 3-80m/s.
• Phạm vi tỉ lệ: từ 1:8-1:30 hoặc 1:8-1:40.
• Thông số Reynolds: 2104 – 7106.
• Hệ số kháng: Cd<2.6.
• Độ rung cho phép:Lugb<0.2g.
• Tiêu chuẩn phòng nổ:  IP65 ExiallCT6 Ga.
• Độ ẩm cho phép:  <5%-93%.
• Dòng điện: 12V, 24V, 110V, 220V hoặc Pin 3.6V.
• Xuất ra tín hiệu: analog 4-20mA, tín hiệu xung, hoặc tín hiệu modbus RS485, RS232, HART.
• Nhập khẩu: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, các nước trong Liên minh châu Âu (EU) hoặc Malaysia.
• Bảo hành: Đồng hồ đo lưu lượng này được cung cấp với thời gian bảo hành từ 12 tháng đến 24 tháng.
• Hàng có sẵn, đầy đủ giấy tờ CO,CQ

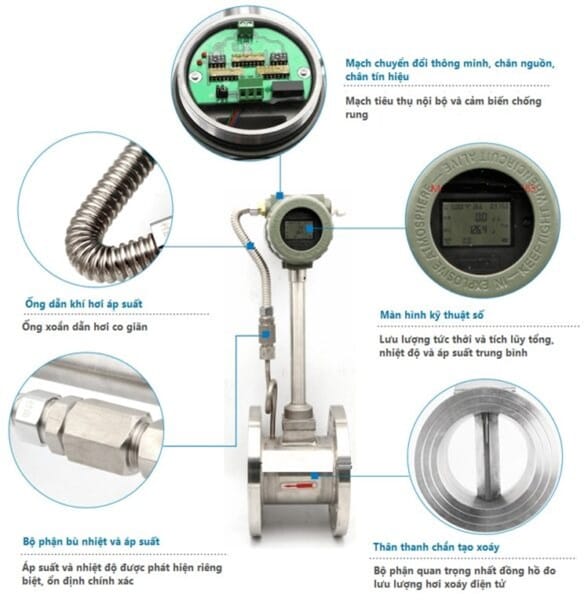

III. Cấu tạo của đồng hồ đo lưu lượng hơi nóng điện tử

• Cảm biến lưu lượng: Đây là thành phần quan trọng nhất của đồng hồ đo lưu lượng, được sử dụng để đo lưu lượng chất lỏng, khí qua ống. Cảm biến lưu lượng thường có cấu trúc dạng hình ống hoặc hình ống uốn cong, trong đó dòng chất lỏng hoặc khí chảy qua và tác động lên cảm biến, tạo ra một tín hiệu điện tử tương ứng với lưu lượng.
• Bộ xử lý: Đồng hồ đo lưu lượng hơi nóng điện tử đi kèm với một bộ xử lý điện tử để xử lý tín hiệu từ cảm biến lưu lượng và tính toán lưu lượng thực tế. Bộ xử lý này có thể là một vi mạch tích hợp hoặc một bộ vi xử lý đơn riêng biệt.
• Hiển thị: Đồng hồ đo lưu lượng hơi nóng điện tử thường có một hiển thị số để hiển thị giá trị lưu lượng đo được. Hiển thị có thể là một màn hình LCD hoặc LED, cho phép người sử dụng dễ dàng đọc giá trị lưu lượng.
• Nguồn điện: Đồng hồ đo lưu lượng hơi nóng điện tử cần được cung cấp nguồn điện để hoạt động. Thông thường, nguồn điện được sử dụng là nguồn điện xoay chiều (AC) hoặc nguồn điện một chiều (DC), tùy thuộc vào yêu cầu của đồng hồ đo lưu lượng cụ thể.
• Giao diện và kết nối: Một số đồng hồ đo lưu lượng hơi nóng điện tử có thể có các giao diện và kết nối để truyền tín hiệu lưu lượng đến các hệ thống khác. Các giao diện phổ biến bao gồm tín hiệu analog (4-20mA), tín hiệu xung, giao thức truyền thông như RS485, RS232, HART hoặc Modbus.
• Vỏ bảo vệ: Đồng hồ đo lưu lượng hơi nóng điện tử thường được đặt trong một vỏ bảo vệ để bảo vệ các thành phần bên trong khỏi các yếu tố môi trường bên ngoài như bụi, nước, va đập và điều kiện hoạt động khắc nghiệt.
• Ống dẫn khí hơi áp suất: Đồng hồ đo lưu lượng hơi nóng điện tử có thể đi kèm với ống dẫn khí hơi áp suất. Ống này được sử dụng để đo áp suất của hơi nóng trong quá trình đo lưu lượng. Thông qua việc đo áp suất, đồng hồ có thể tính toán và hiển thị lưu lượng chính xác hơn.
• Bộ phận bù nhiệt và áp suất: bù nhiệt kiểu Vortex. Đối với ứng dụng đo lưu lượng hơi nóng, bộ phận bù nhiệt và áp suất có thể được sử dụng để điều chỉnh đo lường cho các thay đổi nhiệt độ và áp suất của hơi nóng. Bộ phận này cung cấp các thông số cân chỉnh để đảm bảo độ chính xác của đồng hồ đo lưu lượng trong môi trường hơi nóng biến đổi.
• Thân thanh chắn tạo xoáy: Thân thanh chắn tạo xoáy là một thành phần thiết kế để tạo ra hiệu ứng xoáy trong dòng chất lỏng hoặc khí đi qua đồng hồ đo lưu lượng. Hiệu ứng xoáy giúp tăng hiệu suất đo lường bằng cách tạo ra một luồng chất lỏng hoặc khí ổn định và đồng đều hơn khi đi qua cảm biến lưu lượng. Thân thanh chắn tạo xoáy thường được thiết kế để giảm sự ảnh hưởng của các yếu tố không đều và biến đổi trong dòng chất lỏng hoặc khí, từ đó cải thiện độ chính xác của đo lường.

IV. Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi nóng điện tử

• Đồng hồ được trang bị một cảm biến vortex đặt trong ống dẫn hơi nóng. Cảm biến vortex thường có hình dạng dạng thanh chắn hoặc hình dạng hình tam giác, có khả năng tạo ra hiệu ứng tạo xoáy khi dòng chất lỏng hoặc khí chảy qua.
• Khi dòng chất lỏng hoặc khí chảy qua cảm biến vortex, hiệu ứng tạo xoáy xảy ra. Khi chất lỏng hoặc khí đi qua cảm biến, nó tạo ra xoáy với một tần số và một cấu trúc xoáy nhất định. Tần số của các xoáy tạo ra phụ thuộc vào lưu lượng chất lỏng hoặc khí đi qua.
• Đồng hồ đo lưu lượng hơi nóng điện tử với bù nhiệt sử dụng một bộ phận bù nhiệt để đo và điều chỉnh nhiệt độ của dòng chất lỏng hoặc khí. Vì nhiệt độ có thể ảnh hưởng đến độ nhạy của hiệu ứng vortex, bù nhiệt được sử dụng để đảm bảo rằng nhiệt độ của chất lỏng hoặc khí được giữ ổn định và ở một mức độ phù hợp để đảm bảo độ chính xác của đo lường.
• Khi các xoáy tạo ra bởi hiệu ứng vortex di chuyển qua cảm biến vortex, chúng tác động lên cảm biến và tạo ra các biến đổi trong tín hiệu cơ khí hoặc điện từ. Cảm biến gửi tín hiệu này đến bộ xử lý và hiển thị trên màn hình hiển thị.

V. Ưu điểm và nhược điểm của đồng hồ đo lưu lượng hơi nóng điện tử

1. Ưu điểm của đồng hồ đo lưu lượng hơi nóng điện tử

• Độ chính xác cao: Đồng hồ đo lưu lượng hơi nóng điện tử thường có độ chính xác cao trong việc đo lưu lượng chất lỏng hoặc khí. Các công nghệ điện tử và xử lý tín hiệu tiên tiến giúp đảm bảo tính chính xác và đáng tin cậy của kết quả đo.
• Đo lường dễ dàng: Đồng hồ đo lưu lượng hơi nóng điện tử thường được thiết kế để cài đặt và sử dụng dễ dàng. Có thể điều chỉnh và cấu hình các thông số đo lưu lượng một cách linh hoạt theo yêu cầu cụ thể của ứng dụng.
• Khả năng đo lưu lượng liên tục: Đồng hồ đo lưu lượng hơi nóng điện tử cho phép đo lưu lượng chất lỏng hoặc khí liên tục trong thời gian thực, mà không cần ngắt quãng hoặc gián đoạn quá nhiều.
• Độ bền: Các đồng hồ đo lưu lượng hơi nóng điện tử thường có thiết kế bền vững và chịu được môi trường khắc nghiệt. Chúng có khả năng chống ăn mòn, chịu áp suất và nhiệt độ cao, và tuổi thọ dài hạn, giúp tiết kiệm thời gian và tiền bạc trong việc bảo trì và thay thế.
• Khả năng kết nối và tích hợp: Đồng hồ đo lưu lượng hơi nóng điện tử có thể kết nối và tích hợp với các hệ thống điều khiển và giám sát tự động. Chúng có thể truyền dữ liệu đo lưu lượng một cách liên tục và từ xa, cung cấp thông tin quan trọng cho quá trình quản lý và điều khiển.

2. Nhược điểm của đồng hồ đo lưu lượng hơi nóng điện tử

• Đòi hỏi nguồn điện: Đồng hồ đo lưu lượng hơi nóng điện tử yêu cầu nguồn điện liên tục để hoạt động. Điều này có nghĩa là cần cung cấp nguồn điện liên tục và đảm bảo công suất điện phù hợp trong quá trình sử dụng.
• Yêu cầu bảo trì và hiệu chuẩn định kỳ: Đồng hồ đo lưu lượng hơi nóng điện tử cần được bảo trì và hiệu chuẩn định kỳ để đảm bảo tính chính xác và hiệu suất hoạt động. Quá trình bảo trì và hiệu chuẩn có thể tốn thời gian và công sức.

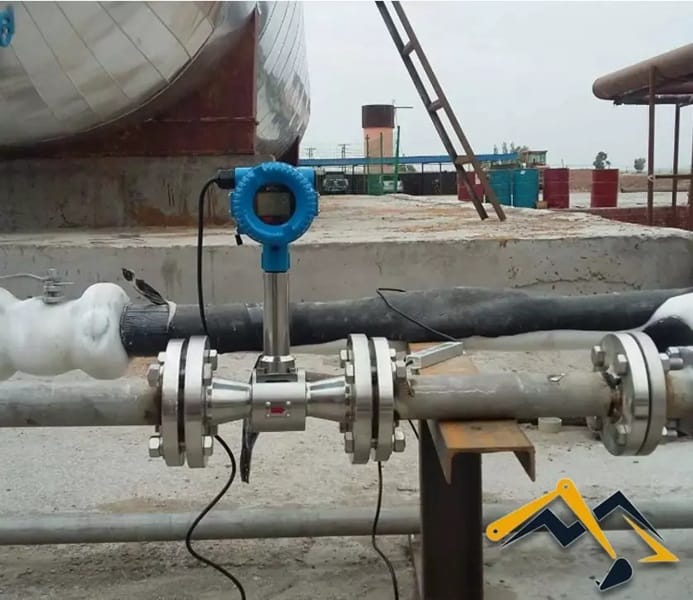

VI. Ứng dụng của đồng hồ đo lưu lượng hơi nóng điện tử

1. Ứng dụng của đồng hồ đo lưu lượng hơi nóng điện tử trong ngành công nghiệp hóa chất

Đồng hồ đo lưu lượng hơi nóng điện tử được sử dụng để đo lưu lượng hơi, chất lỏng và khí trong các quy trình sản xuất hóa chất. Chúng cung cấp thông tin về lưu lượng và tỷ lệ pha của các chất để kiểm soát và điều chỉnh quá trình sản xuất.

2. Ứng dụng của đồng hồ đo lưu lượng hơi nóng điện tử trong ngành công nghiệp dầu khí

Trong ngành dầu và khí, đồng hồ đo lưu lượng hơi nóng điện tử được sử dụng để đo lưu lượng khí tự nhiên, dầu, hơi và các chất lỏng khác trong các ứng dụng như đo lưu lượng dầu thải, đo lưu lượng khí thải và kiểm soát quá trình sản xuất.

3.Ứng dụng của đồng hồ đo lưu lượng hơi nóng điện tử trong điều hòa không khí và hệ thống HVAC

Trong các hệ thống điều hòa không khí và HVAC (Heating, Ventilation, and Air Conditioning), đồng hồ đo lưu lượng hơi nóng điện tử được sử dụng để đo lưu lượng khí và hơi trong quá trình cung cấp và tuần hoàn không khí. Chúng giúp kiểm soát lưu lượng và đảm bảo hiệu suất hoạt động của hệ thống.

4. Ứng dụng của đồng hồ đo lưu lượng hơi nóng điện tử trong ngành công nghiệp thực phẩm và đồ uống

Trong ngành công nghiệp thực phẩm và đồ uống, đồng hồ đo lưu lượng hơi nóng điện tử được sử dụng để đo lưu lượng chất lỏng và khí trong quá trình sản xuất và đóng gói. Chúng giúp kiểm soát quy trình và đảm bảo chất lượng sản phẩm.

5. Ứng dụng của đồng hồ đo lưu lượng hơi nóng điện tử trong ngành công nghiệp năng lượng

Đồng hồ đo lưu lượng hơi nóng điện tử được sử dụng trong ngành công nghiệp năng lượng để đo lưu lượng và kiểm soát hơi, nhiên liệu và các chất lỏng khác trong các quy trình sản xuất và phân phối năng lượng.

6. Ứng dụng của đồng hồ đo lưu lượng hơi nóng điện tử trong lĩnh vực công nghệ môi trường

Trong lĩnh vực công nghệ môi trường, đồng hồ đo lưu lượng hơi nóng điện tử được sử dụng để đo lưu lượng và kiểm soát chất thải, khí thải và các chất lỏng trong quá trình xử lý môi trường, như xử lý nước thải và khí thải công nghiệp.

VII. Báo giá sản phẩm đồng hồ đo lưu lượng hơi nóng điện tử

Công ty thietbidienTS chuyên cung cấp các sản phẩm đồng hồ đo lưu lượng hơi nóng điện tử có bù nhiệt kiểu Vortex các loại nhập khẩu chính hãng, giá rẻ, có kiểm định đầy đủ giấy tờ CO, CQ với giá cả tốt nhất trên thị trường hiện nay. Nhanh tay liên hệ trực tiếp với chúng tôi theo Hotline: 0823181218, email: thietbidients97@gmail.com để được tư vấn và báo giá sản phẩm chính xác và chi tiết nhất.
