Đồng hồ đo lưu lượng hóa chất điện tử

I. Giới thiệu về đồng hồ đo lưu lượng hóa chất điện tử

Đồng hồ đo lưu lượng hóa chất điện tử là một thiết bị đo lường hiện đại được sử dụng để đo lượng hóa chất dạng lỏng, khí hoặc hơi nóng chảy qua một đường ống trong một khoảng thời gian nhất định. Nó cung cấp thông tin chi tiết về tốc độ dòng chảy, tổng lượng hóa chất đã đi qua và các thông số khác, giúp cho việc kiểm soát và quản lý quá trình sản xuất trở nên chính xác và hiệu quả hơn.

Đồng hồ đo lưu lượng hóa chất điện tử này hiển thị thông tin về tổng lưu lượng, lưu lượng tức thời và tốc độ lưu lượng trên màn hình LED hoặc LCD, giúp người sử dụng dễ dàng theo dõi và quản lý quy trình. Với công nghệ cảm biến điện từ, đồng hồ có khả năng hoạt động với nhiều nguồn điện khác nhau, bao gồm 12V, 24V, 110V, 220V, 380V hoặc pin 3.6V. Nó cũng cung cấp tín hiệu analog (4-20mA) và hỗ trợ giao thức Modbus RS485, cho phép kết nối với các thiết bị như tủ điều khiển PLC, máy tính và các van điều chỉnh.

II. Thông số kỹ thuật của đồng hồ đo lưu lượng hóa chất điện tử

Thông số kỹ thuật của đồng hồ đo lưu lượng hóa chất điện tử:

• Kích cỡ đường kính: DN15 – DN1000
• Chất liệu thân: Inox, Thép, Nhựa, Nhôm, Gang…
• Kiểu màn hình: Màn rời, Màn liền
• Mức sai số: ± 0.3%
• Điện áp: 12V, 24V, 110V, 220V,…
• Tín hiệu Analog: 4-20mA, xung Pulse
• Tín hiệu Modbus: Rs-485
• Áp lực: 10bar, 16bar, 25bar
• Kết nối ống: Mặt bích, Ren, Rắc co, Clamp
• Tiêu chuẩn: IP65, IP67, IP68
• Chất liệu gioăng làm kín: Teflon, FEP, PTFE, PFA, Polyurethane, Neoprene, Hard Rubber, Ceramic
• Nguồn pin: 3.6V, thời gian sử dụng 3 năm, 5 năm, 10 năm…
• Công suất hoạt động:  <20W
• Nhiệt độ làm việc: – 5 độ C ~ 160 độ C
• Tiêu chuẩn chống cháy nổ: ICE, ATEX
• Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS
• Môi trường làm việc: Hoá chất đa dạng lỏng, khí nén, hơi nóng, axit…
• Xuất xứ: China, Korea, Taiwan, Malaysia, EU…

III. Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng hóa chất điện tử

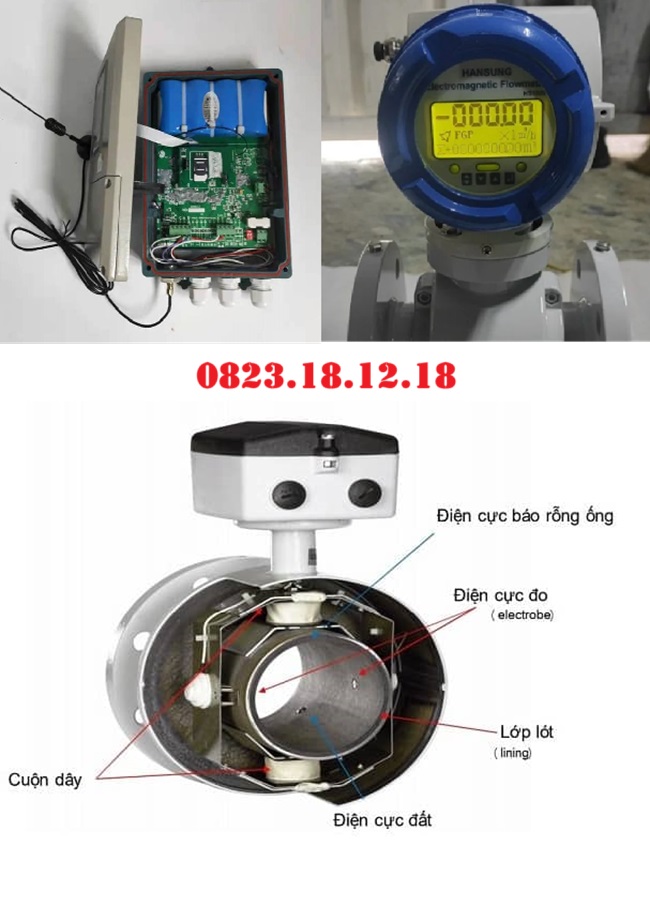

1. Cấu tạo của đồng hồ đo lưu lượng hóa chất điện tử

Đồng hồ đo lưu lượng hóa chất điện tử có nhiều bộ phận khác nhau, mỗi bộ phận đóng vai trò quan trọng trong quá trình đo lường. Sản phẩm này có cấu tạo điển hình bao gồm các bộ phận sau:

• Thân đồng hồ: Thường được làm bằng các vật liệu chống ăn mòn cao như inox, thép không gỉ, nhựa kỹ thuật, hoặc các hợp kim đặc biệt để phù hợp với tính chất của hóa chất cần đo. Chức năng: Là phần vỏ bảo vệ các bộ phận bên trong, đồng thời tạo thành một ống dẫn để chất lỏng chảy qua.
• Cảm biến: Có chức năng đo tốc độ dòng chảy của chất lỏng và chuyển đổi thành tín hiệu điện. Bao gồm nhiều loại cảm biến khác nhau, ví dụ như: Cảm biến điện từ (Dựa trên nguyên lý cảm ứng điện từ để đo tốc độ dòng chảy của chất lỏng dẫn điện); Cảm biến siêu âm (Dựa trên nguyên lý đo thời gian truyền đi và nhận lại của sóng siêu âm để xác định tốc độ dòng chảy); Cảm biến hiệu ứng Coriolis (Dựa trên lực Coriolis tác dụng lên chất lỏng chảy qua ống cong để đo lưu lượng).
• Bộ xử lý tín hiệu: Nhận tín hiệu từ cảm biến, xử lý tín hiệu và chuyển đổi thành các giá trị đo như lưu lượng, tốc độ dòng chảy, tổng lưu lượng,…Có thể thực hiện các tính toán phức tạp hơn, như bù trừ nhiệt độ, áp suất, hoặc kết nối với các thiết bị khác để điều khiển quá trình.
• Màn hình hiển thị: Hiển thị các giá trị đo được như lưu lượng, tổng lưu lượng, tốc độ dòng chảy, nhiệt độ, áp suất,… Có thể là màn hình LCD, OLED hoặc màn hình cảm ứng.

Gồm 2 loại chính là màn hình liền thân và màn hình rời thân.

2. Nguyên lý hoạt động của đồng hồ đo lưu lượng hóa chất điện tử

Nguyên lý hoạt động của đồng hồ đo lưu lượng hóa chất điện tử chủ yếu dựa trên công nghệ cảm biến điện từ. Thiết bị sử dụng cảm biến điện từ với các nguồn điện khác nhau (12V, 24V, 110V, 220V…) để đo lưu lượng chất lỏng, tạo ra một từ trường trong ống dẫn. Khi chất lỏng có tính dẫn điện đi qua ống, nó sẽ cắt ngang các đường sức từ và tạo ra một điện áp tương ứng với tốc độ và lưu lượng của chất lỏng, theo quy luật Faraday về cảm ứng điện từ. Tín hiệu điện áp này được gửi đến bộ vi xử lý bên trong đồng hồ, nơi nó được chuyển đổi thành các thông số lưu lượng cụ thể như lưu lượng tức thời, tổng lưu lượng và tốc độ lưu lượng. Các thông số này sau đó được hiển thị trên màn hình LED hoặc LCD, giúp người sử dụng dễ dàng theo dõi và điều chỉnh quy trình.

Đồng hồ còn có khả năng xuất ra tín hiệu analog (4-20mA) hoặc giao thức truyền thông Modbus RS485, cho phép kết nối với các thiết bị khác như tủ điều khiển PLC, máy tính và các van điều khiển. Thông qua các tín hiệu đầu ra, người dùng có thể điều chỉnh các thiết bị trong quy trình, đảm bảo hoạt động hiệu quả và an toàn.

IV. Một số loại đồng hồ đo lưu lượng hóa chất điện tử phổ biến trên thị trường hiện nay

1. Đồng hồ đo lưu lượng hóa chất điện tử màn hình liền

Đồng hồ đo lưu lượng hóa chất điện tử màn hình liền là thiết bị đo lưu lượng hóa chất có tích hợp màn hình hiển thị trực tiếp trên thân máy. Thiết kế này giúp người sử dụng dễ dàng theo dõi và đọc các thông số lưu lượng, tổng lưu lượng và tốc độ lưu lượng mà không cần phải kết nối với màn hình bên ngoài.

2. Đồng hồ đo lưu lượng hóa chất điện tử màn hình rời

Đồng hồ đo lưu lượng hóa chất điện tử màn hình rời là thiết bị đo lưu lượng hóa chất có màn hình hiển thị tách biệt với thân máy đo. Thiết kế này cho phép người dùng lắp đặt màn hình ở vị trí thuận tiện để theo dõi thông số mà không bị giới hạn bởi vị trí của đồng hồ đo.

3. Đồng hồ đo lưu lượng hóa chất điện tử inox

Đồng hồ đo lưu lượng hóa chất điện tử inox là thiết bị đo lưu lượng hóa chất được chế tạo từ vật liệu inox (thép không gỉ, inox 304, inox 316, inox vi sinh…), giúp đảm bảo độ bền và khả năng chống ăn mòn trong các môi trường làm việc khắc nghiệt.

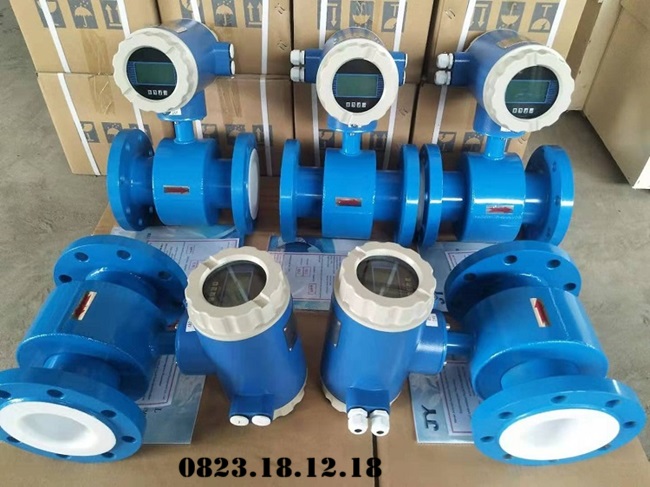

4. Đồng hồ đo lưu lượng hóa chất điện tử gang

Đồng hồ đo lưu lượng hóa chất điện tử gang là thiết bị đo lưu lượng hóa chất được chế tạo từ vật liệu gang. Mặc dù không bền bỉ như inox trong môi trường hóa chất ăn mòn, nhiều đồng hồ gang được phủ lớp bảo vệ để nâng cao khả năng chống ăn mòn. So với các loại đồng hồ làm từ inox hoặc vật liệu cao cấp khác, đồng hồ đo lưu lượng gang thường có chi phí thấp hơn, giúp tiết kiệm chi phí cho doanh nghiệp.

5. Đồng hồ đo lưu lượng hóa chất điện tử thép

Đồng hồ đo lưu lượng hóa chất điện tử thép là thiết bị dùng để đo lưu lượng của các loại hóa chất trong hệ thống ống dẫn, được chế tạo từ vật liệu thép (thép không gỉ hoặc thép carbon) để đảm bảo độ bền và khả năng chịu ăn mòn của thiết bị.

6. Đồng hồ đo lưu lượng hóa chất điện tử nhựa

Đồng hồ đo lưu lượng hóa chất điện tử nhựa là thiết bị dùng để đo lưu lượng của các loại hóa chất trong hệ thống ống dẫn, được chế tạo từ vật liệu nhựa chịu hóa chất, như PVC, PP, hoặc PTFE, giúp bảo vệ thiết bị khỏi sự ăn mòn.

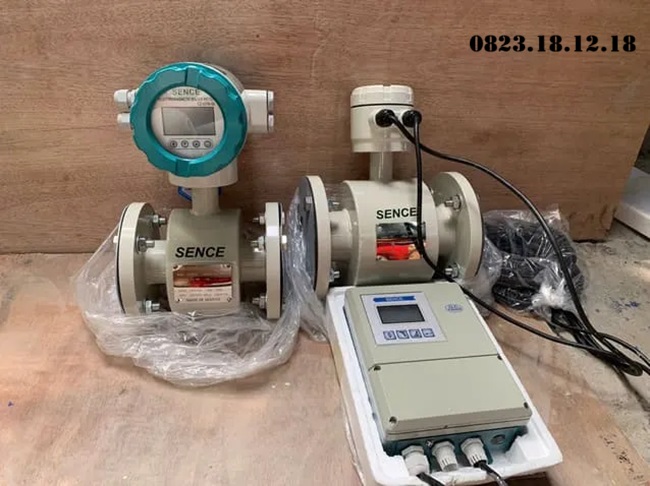

7. Đồng hồ đo lưu lượng hóa chất điện tử chống cháy nổ

Đồng hồ đo lưu lượng hóa chất điện tử chống cháy nổ là thiết bị được thiết kế đặc biệt để đo lưu lượng của hóa chất trong các môi trường có nguy cơ cháy nổ. Những đồng hồ này thường được sử dụng trong ngành công nghiệp hóa chất, dầu khí, và các lĩnh vực khác có tính chất dễ cháy.

8. Đồng hồ đo lưu lượng hóa chất điện tử mặt bích

Đồng hồ đo lưu lượng hóa chất điện tử mặt bích là loại thiết bị dùng để đo lưu lượng của hóa chất trong hệ thống ống dẫn, được thiết kế với kết nối mặt bích. Mặt bích thường có hình tròn, với các lỗ để gắn ốc vít xung quanh để nối với ống dẫn. Chúng có thể được làm từ nhiều loại vật liệu, bao gồm thép, nhựa, hoặc inox, tùy thuộc vào ứng dụng và môi trường làm việc.

9. Đồng hồ đo lưu lượng hóa chất điện tử clamp

Đồng hồ đo lưu lượng hóa chất điện tử kết nối clamp là thiết bị được thiết kế để đo lưu lượng của các loại hóa chất trong hệ thống ống dẫn, sử dụng kết nối kiểu clamp (kẹp). Kết nối clamp bao gồm hai mặt bích (flanges) và một gioăng (gasket) để tạo ra một mối nối kín. Khi được kẹp lại bằng một hoặc nhiều kẹp (clamps), nó tạo ra một liên kết chắc chắn.

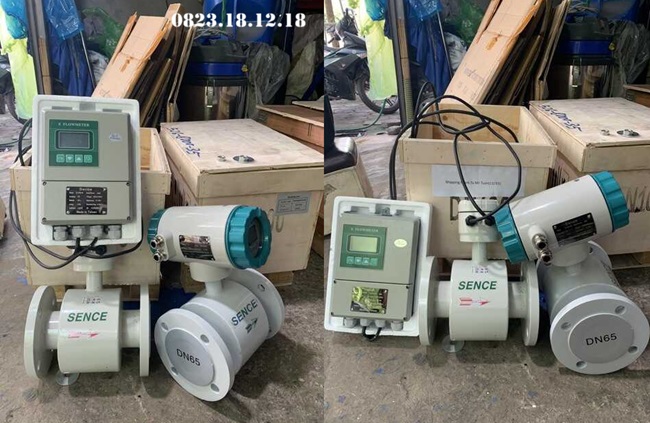

10. Đồng hồ đo lưu lượng hóa chất điện tử Đài Loan

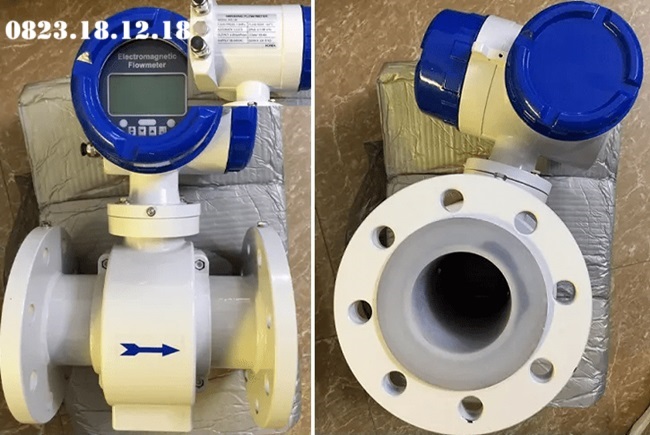

11. Đồng hồ đo lưu lượng hóa chất điện tử Hàn Quốc

V. Ưu điểm và nhược điểm của đồng hồ đo lưu lượng hóa chất điện tử

1. Ưu điểm của đồng hồ đo lưu lượng hóa chất điện tử

Đồng hồ đo lưu lượng hóa chất điện tử có nhiều ưu điểm nổi bật, bao gồm:

• Độ chính xác cao: Thiết bị cung cấp các phép đo chính xác về lưu lượng, giúp tối ưu hóa quy trình sản xuất và quản lý chất lượng.
• Dễ dàng lắp đặt và sử dụng: Thiết kế của đồng hồ thường đơn giản, dễ dàng lắp đặt và bảo trì, cho phép người sử dụng nhanh chóng làm quen.
• Khả năng hoạt động trong môi trường khắc nghiệt: Đồng hồ được chế tạo với vật liệu chống ăn mòn, có thể hoạt động ổn định trong các môi trường hóa chất và nhiệt độ cao.
• Kết nối linh hoạt: Hỗ trợ các tín hiệu đầu ra như analog (4-20mA) và giao thức Modbus RS485, giúp kết nối dễ dàng với các hệ thống điều khiển tự động.
• Giảm thiểu chi phí bảo trì: Nhờ vào độ bền cao và ít bộ phận cơ khí, đồng hồ điện tử thường yêu cầu ít bảo trì hơn so với các loại đồng hồ cơ khí.
• Phù hợp với nhiều loại hóa chất: Thiết bị có thể đo được nhiều dạng hóa chất khác nhau, từ nước thải đến các hóa chất công nghiệp, bao gồm cả những chất ăn mòn, chất độc hại, axit, kiềm và các hóa chất công nghiệp khác. Thiết bị này thường được sử dụng trong các nhà máy hóa chất, dược phẩm và thực phẩm.

2. Nhược điểm của đồng hồ đo lưu lượng hóa chất điện tử

• Chi phí cao: Giá thành của đồng hồ đo lưu lượng hóa chất điện tử thường cao hơn so với các loại đồng hồ cơ khí hoặc đồng hồ đo lưu lượng nước thông thường, do yêu cầu về công nghệ và vật liệu chống ăn mòn.
• Yêu cầu bảo trì định kỳ: Mặc dù có độ bền cao, nhưng thiết bị vẫn cần được bảo trì thường xuyên để đảm bảo hoạt động ổn định, đặc biệt khi sử dụng trong môi trường hóa chất khắc nghiệt.
• Trong một số ứng dụng công nghiệp, đồng hồ có thể bị ảnh hưởng bởi rung động hoặc sốc cơ học, điều này có thể ảnh hưởng đến độ chính xác của phép đo.

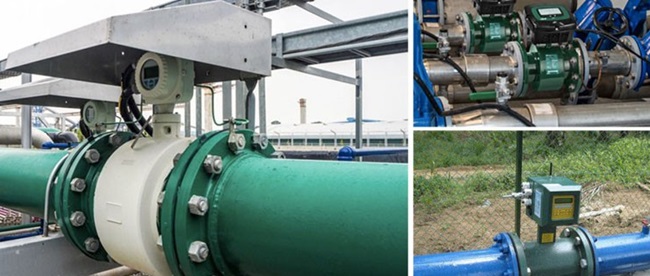

VI. Đồng hồ đo lưu lượng hóa chất điện tử được ứng dụng như thế nào?

• Ngành hóa chất: Được sử dụng để đo lưu lượng của các hóa chất trong quy trình sản xuất, như axit sulfuric, axit phosphoric, kiềm và các chất hóa học khác.
• Ngành dược phẩm: Đo lường lưu lượng của các dung dịch thuốc hoặc hóa chất trong quy trình sản xuất thuốc, đảm bảo rằng các thành phần được pha trộn chính xác.
• Ngành thực phẩm và đồ uống: Sử dụng để đo lưu lượng của nước, đường, siro và các thành phần khác trong quy trình sản xuất thực phẩm và đồ uống.
• Xử lý nước và nước thải: Đo lưu lượng nước thải hoặc nước sạch trong các nhà máy xử lý nước, giúp theo dõi và quản lý quy trình xử lý hiệu quả.
• Ngành năng lượng: Đo lưu lượng của các hóa chất trong lĩnh vực sản xuất năng lượng, như nhiên liệu và hóa chất dùng trong quy trình sản xuất điện.
• Ngành sản xuất sơn và hóa chất công nghiệp: Được sử dụng trong các quy trình sản xuất sơn, nhựa và các hóa chất công nghiệp khác, giúp kiểm soát lưu lượng và chất lượng sản phẩm.
• Ngành môi trường: Giúp theo dõi và kiểm soát lưu lượng của các chất ô nhiễm trong môi trường, hỗ trợ trong các nghiên cứu về chất lượng nước và không khí.
• Phân bón và hóa chất nông nghiệp: Đo lưu lượng của các dung dịch phân bón và hóa chất bảo vệ thực vật, giúp tối ưu hóa quy trình bón phân và phun thuốc.

VII. Nên mua đồng hồ đo lưu lượng hóa chất điện tử ở đâu uy tín?

Công ty thietbidients tự hào là nhà cung cấp hàng đầu các sản phẩm đồng hồ đo lưu lượng hóa chất điện tử, đồng hồ đo lưu lượng nước điện tử chất lượng cao, đáp ứng nhu cầu đa dạng của các ngành công nghiệp.

Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ qua Hotline 0823.18.12.18 hoặc gửi email đến Thietbidients97@gmail.com để được tư vấn và nhận thêm ưu đãi nhanh nhất!
