Van tay gạt thủy lực

I. Van tay gạt thủy lực là gì ?

Van tay gạt thủy lực (tiếng anh: Hydraulic hand valve) là một thành phần quan trọng trong hệ thống thủy lực, được thiết kế để điều khiển và điều hướng dòng chất lỏng trong các ứng dụng công nghiệp. Với khả năng hoạt động bằng cách sử dụng tay gạt, van này giúp kiểm soát áp lực và luồng chất lỏng, đồng thời ổn định hoạt động của hệ thống thủy lực.

Van tay tay trang thủy lực đặc biệt hữu ích trong việc nâng cao hiệu suất làm việc của các hệ thống thủy lực. Van tay gạt thủy lực được thiết kế đa dạng mẫu mã với nhiều loại như: 1 cần, 2 cần, 3 cần, 4 cần, 5 cần, 6 cần… Tùy thuộc vào yêu cầu cụ thể mà người dùng có thể lựa chọn cho hệ thống của mình.

II. Cấu tạo và nguyên lý hoạt động của van tay gạt thủy lực

1.Cấu tạo van tay gạt thủy lực

Van tay gạt thủy lực có cấu tạo khá đơn giản gồm 3 phần chính sau:

• Thân Van: Van gạt tay thủy lực được làm bằng các vật liệu bền như gang, thép, inox hoặc nhôm, với các đường dầu (P, A, B, T) được bố trí đơn giản. Giúp dễ dàng trong quá trình lắp đặt và sử dụng.
• Bộ Phận Chỉnh Áp Suất: Bộ phận này có nút vặn điều chỉnh áp suất làm việc (tối đa 315 bar), với ốc công giúp điều chỉnh áp suất một cách linh hoạt và chính xác.
• Tay Gạt (cần gạt):Tay gạt làm từ thép không gỉ hoặc inox, có thể là mô hình từ 1 tay đến 6 tay, lắp đặt theo phương đứng hoặc ngang. Tay gạt được bọc nhựa giúp cách điện và cách nhiệt. Hoạt động mượt mà từ vị trí không hoạt động ban đầu đến khi được kích hoạt bằng cách gạt tay.

2. Nguyên lý hoạt động của van tay gạt thủy lực

Van tay gạt thủy lực là thiết bị quan trọng trong hệ thống thủy lực, với nguyên lý hoạt động dựa trên việc sử dụng tay gạt. Khi tay gạt được di chuyển, dầu thủy lực chuyển động qua các đường vào và kích hoạt xi lanh thủy lực, thay đổi áp suất và lưu lượng chất lỏng.

Bộ phận chỉnh áp suất giúp điều chỉnh áp suất làm việc, trong khi tay gạt cũng có thể kiểm soát lưu lượng. Điều này mang lại sự linh hoạt và dễ kiểm soát trong quá trình vận hành hệ thống thủy lực, làm cho van tay gạt thủy lực trở thành lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp.

II. Các loại van tay gạt thủy lực được sử dụng phổ biến hiện nay

1. Van Tay Gạt Thủy Lực Bắt Đế

• Dễ sử dụng và lắp đặt phù hợp trong nhiều hệ thống công nghiệp.
• Lựa chọn kích thước van và chọn đế tương ứng để tăng độ cứng cáp khi lắp đặt.

2. Van Tay Gạt Thủy Lực Bắt Ren

• Kích thước ren thông dụng: 17, 21, 27.
• Dễ dàng lắp đặt với cổng liên kết tròn có hình xoắn ốc.

3. Van Tay Gạt Thủy Lực Dạng Kéo

• Dính gắn motor dầu, hoạt động khi sử dụng lực cơ tay để kéo cần.
• Cần làm bằng thép hoặc inox, đầu tiếp xúc được bọc cao su, tạo sự thoải mái khi cầm nắm.

4. Van Tay Gạt Thủy Lực Dạng Gạt

• Phân thành dòng tự phản hồi bằng lò xo và dòng không phản hồi.
• Tiện lợi cho việc điều khiển xi lanh độc lập hoặc chấp hành.

5. Van Tay Gạt Thủy Lực 1 Cần

• Cấu trúc đơn giản với thân van và 1 cần gạt duy nhất.
• Thuận tiện điều khiển một xi lanh độc lập hoặc một chấp hành.

6. Van Tay Gạt Thủy Lực 2 cần

Thường được thiết kế 2 tầng van tách riêng biệt giúp điều khiển theo 2 cơ cấu độc lập (điều khiển 2 xy lanh hoặc mô tơ). Ứng dụng trong các máy nâng hạ, máy ép khung, hệ thống nâng và kẹp thủy lực.

7. Van tay gạt thủy lực 3 cần

Van thủy lực 3 cần điều khiển 3 xi lanh hoặc motor trong hệ thống sử dụng, thiết kế gồm 3 tầng van phân phối nhiên liệu. Loại van tay gạt 3 cần này thường được ứng dụng trong máy cơ khí, điều khiển nhiều phương thức như nâng, kẹp, xoay.

8. Van tay gạt thủy lực 4 cần

Loại van gạt tay 4 cần có chức năng điều khiển đồng thời, liên tục 4 xy lanh hoặc động cơ. Thiết bị này thường ứng dụng phổ biến trong các hệ thống máy trộn xi măng, máy đóng gói, xe nâng và các hệ thống máy ép.

9. Van tay gạt thủy lực 5 cần

Van gạt tay 5 cần có thể điều khiển 5 cơ cấu chấp hành trong hệ thống khá phức tạp. Về cấu hình được thiết kế điều khiển dạng 4/3, có lò xo hoặc giữ. Đối với loại van thủy lực 5 tay này thường sử dụng trong các xe cẩu mini, các hệ thống nâng hạ, máy thủy lực và nhiều hệ thống khác.

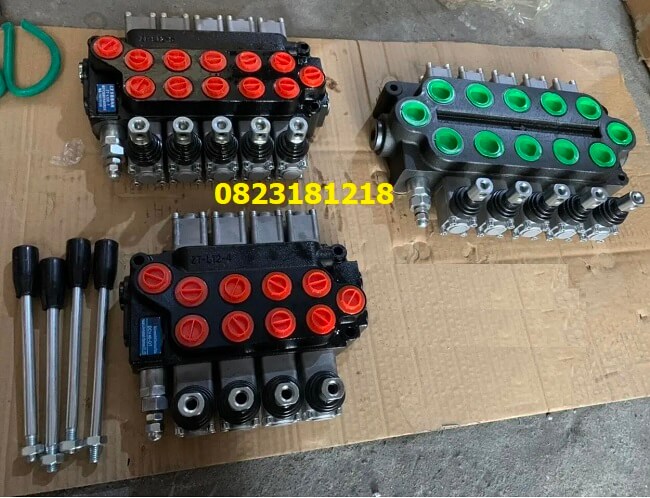

10. Van tay gạt thủy lực 6 cần

Được thiết kế đặc biệt có thể điều khiển tới 6 xi lanh hoặc mô tơ độc lập, với thiết kế này van thường dùng trong các hệ thống lớn. Ứng dụng chủ yếu trong xe công trình, xe cứu hộ thủy lực, xe nâng lớn, máy công nghiệp trong sản xuất…

III. Ứng dụng van tay gạt thủy lực trong thực tế hiện nay

Cùng tìm hiểu các ứng dụng phổ biến của van tay gạt sau đây:

• Van tay gạt thủy lực thường được tích hợp trong các hệ thống máy móc công nghiệp để kiểm soát áp suất và luồng chất lỏng trong quá trình hoạt động.
• Trong các máy công nghiệp sử dụng cho việc ép, cắt, hoặc đột, van tay gạt thủy lực giúp kiểm soát áp suất và chuyển động của các bộ phận chính.
• Trong hệ thống thủy lực được sử dụng cho việc nâng hạ và vận chuyển, van tay gạt thủy lực giúp kiểm soát chính xác luồng dầu và áp suất.
• Van tay gạt thủy lực thường được tích hợp trong các máy gia công kim loại để điều khiển chuyển động của đầu công cụ và áp suất làm việc.
• Trong các ứng dụng liên quan đến xử lý nước và nước thải, van tay gạt thủy lực có thể được sử dụng để kiểm soát quy trình và luồng chất lỏng.

IV.Lưu ý quan trọng khi sử dụng van tay gạt thủy lực

Để hệ thống hoạt động ổn định, an toàn và có hiệu quả cao, khi sử dụng chúng ta cần lưu ý những vấn đề sau:

• Cần lựa chọn đúng áp suất làm việc của hệ thống, sau đó chọn van điều khiển tay gạt thủy lực phù hợp.
• Quá trình hoạt động, đảm bảo dầu sạch, cần lọc cặn bẩn tránh làm kẹt van.
• Thường loại van gạt tay thủy lực này có khả năng chịu nhiệt 60 – 80 độ C, cần lưu ý không vượt quá mức cho phép.
• Lên kế hoạch thường xuyên kiểm tra định kỳ, thay dầu, kiểm tra rò rỉ và lò xo phản hồi.

VI. Báo giá sản phẩm Van tay gạt thủy lực

Hiện nay công ty THIẾT BỊ ĐIỆN TS chuyên cung cấp các loại van tay gạt thủy lực với giá tốt nhất trên thị trường. Đảm bảo đầy đủ các thông số kỹ thuật, giấy chứng nhận chất lượng và thời hạn bảo hành lên tới 12 tháng theo nhà sản xuất.

Vì vậy, nếu bạn đang quan tâm tới sản phẩm van tay trang thủy lực này hãy liên hệ trực tiếp qua hotline/Zalo: 0823181218 hoặc Email: thietbidients97@gmail.com để nhận tư vấn và hỗ trợ trực tiếp.
