Xi lanh khí nén

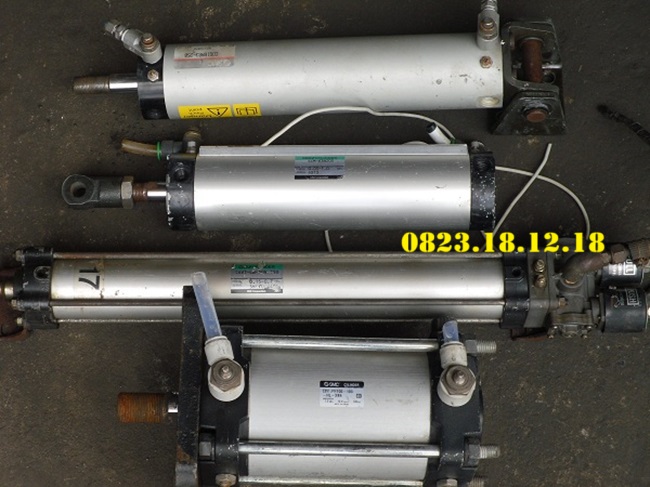

I. Xi lanh khí nén là gì?

Xi lanh khí nén là một thiết bị cơ khí được sử dụng trong các hệ thống truyền động khí nén, chuyển đổi năng lượng khí nén thành chuyển động cơ học. Thiết bị này thường bao gồm một ống trụ, bên trong có một piston di chuyển qua lại nhờ áp suất khí nén. Khi khí nén được cung cấp vào một bên của piston, nó tạo ra lực đẩy, khiến piston di chuyển và thực hiện công việc, như nâng, kéo hoặc đẩy các vật thể.

Xi lanh khí nén có nhiều ứng dụng trong công nghiệp, chẳng hạn như trong các dây chuyền sản xuất, máy móc tự động, và thiết bị nâng hạ. Nhờ tính năng hoạt động nhanh và mạnh mẽ, xi lanh khí nén giúp tăng hiệu suất làm việc và tiết kiệm thời gian trong quy trình sản xuất.

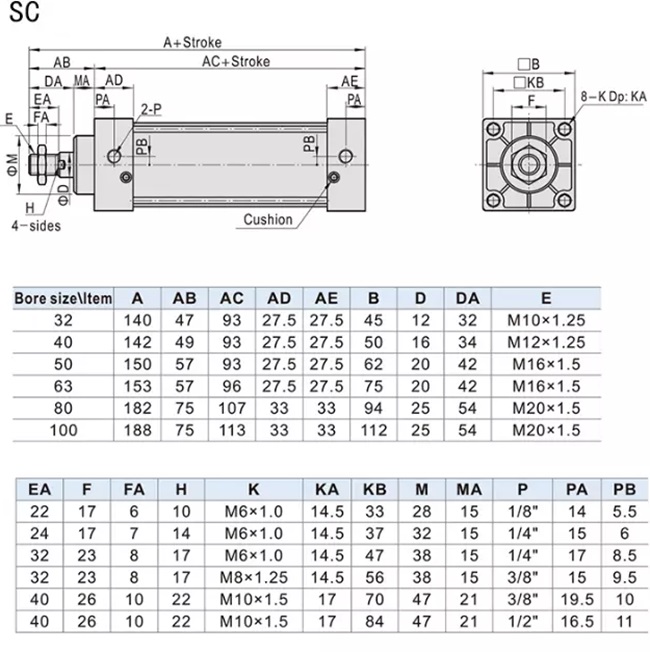

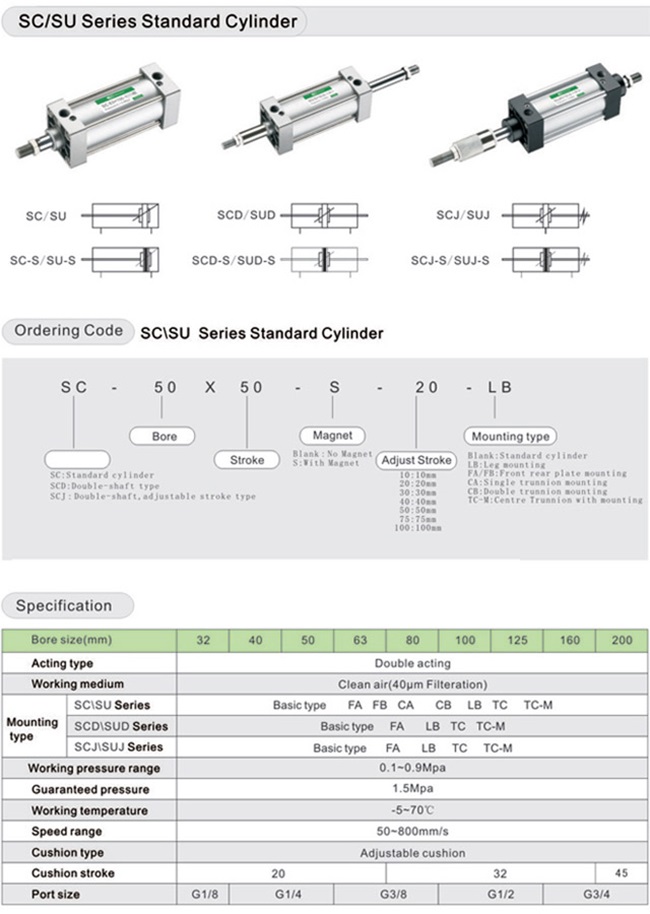

II. Thông số kỹ thuật của xi lanh khí nén

Thông số kỹ thuật chi tiết của xi lanh khí nén:

• Kích cỡ: 1/4” – 2”
• Áp suất làm việc: 0,1 MPa – 1 MPa
• Vật liệu chế tạo: thép không gỉ, nhôm hoặc hợp kim,…
• Loại piston: piston đơn hoặc piston kép
• Loại xilanh: tròn, kẹp, vuông…
• Tải trọng: >60kg
• Nhiệt độ làm việc: -20 – 120 độ C
• Thời gian dẫn động: 0.5s
• Môi trường: khí, hơi…
• Hàng có sẵn, số lượng lớn
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản…
• Bảo hành 1 năm

III. Xi lanh khí nén có cấu tạo và nguyên lý hoạt động như thế nào?

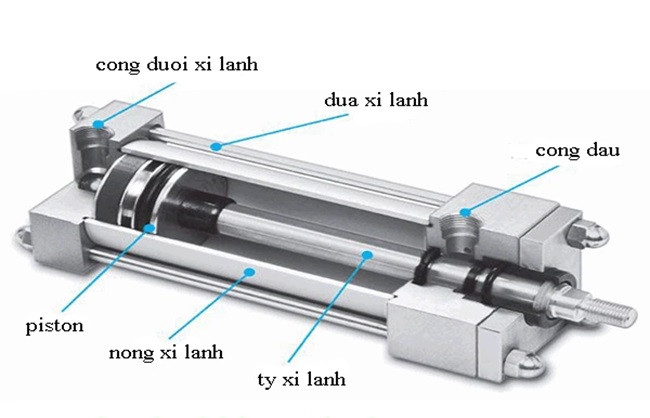

1. Cấu tạo của xi lanh khí nén

Cấu tạo của xi lanh khí nén bao gồm các thành phần chính sau:

• Thân xi lanh: Là phần chính của xi lanh, thường làm bằng kim loại như thép hoặc nhôm, có nhiệm vụ chứa các bộ phận bên trong và chịu áp lực khí nén.
• Piston: Là bộ phận di chuyển bên trong thân xi lanh, được thiết kế để tạo ra lực đẩy hoặc kéo khi khí nén tác động lên. Piston thường có vòng đệm để ngăn không cho khí thoát ra ngoài.
• Vòng đệm: Được lắp đặt giữa piston và thân xi lanh, giúp ngăn chặn rò rỉ khí nén và giữ cho áp suất bên trong ổn định.
• Nắp đậy: Nắp ở hai đầu của xi lanh, giúp giữ cho các bộ phận bên trong ổn định và tạo các điểm kết nối cho hệ thống khí nén.
• Cổng vào và ra: Các lỗ kết nối để cấp khí nén vào và ra khỏi xi lanh. Thường có hai cổng: một cổng cấp khí vào và một cổng xả khí.
• Bánh răng hoặc thanh dẫn hướng: thanh dẫn hướng giúp piston di chuyển mượt mà và ổn định trong thân xi lanh.
• Các bộ phận phụ trợ: Bao gồm cảm biến vị trí, bộ điều chỉnh áp suất, và các thiết bị khác giúp theo dõi và điều chỉnh hoạt động của xi lanh.

2. Nguyên lý hoạt động của xi lanh khí nén

Nguyên lý hoạt động của xi lanh khí nén dựa trên việc sử dụng áp suất khí nén để tạo ra chuyển động cơ học. Khi khí nén được cung cấp vào một bên của piston thông qua cổng cấp khí, áp suất này làm cho piston di chuyển trong thân xi lanh. Sự thay đổi áp suất giữa hai bên của piston tạo ra lực đẩy hoặc kéo, cho phép piston thực hiện công việc, như nâng, đẩy hoặc kéo các vật thể.

Khi piston di chuyển đến vị trí mong muốn, khí nén có thể được xả ra qua cổng xả để giảm áp suất bên trong và cho phép piston trở lại vị trí ban đầu, thường là nhờ vào một lò xo hoặc trọng lực. Quá trình này có thể được điều khiển tự động hoặc bằng tay, tùy thuộc vào hệ thống điều khiển được sử dụng.

IV. Các loại xi lanh khí nén phổ biến

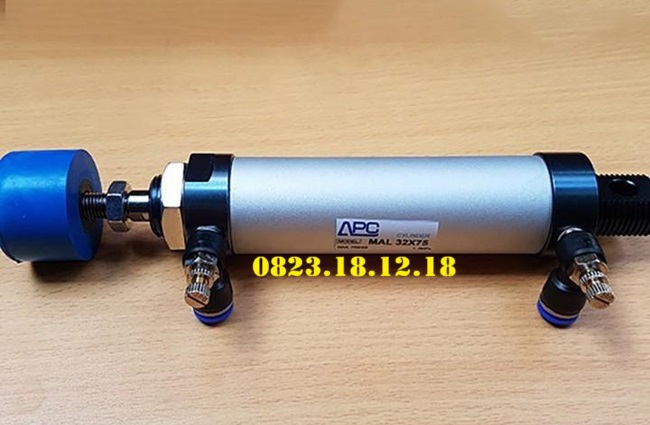

1. Xi lanh khí nén tác động đơn

Xi lanh khí nén tác động đơn là loại xi lanh chỉ có một phía tác động của piston, nghĩa là khí nén chỉ được cấp vào một bên của piston để tạo ra chuyển động. Bên còn lại thường có một lò xo hoặc trọng lực giúp đưa piston trở lại vị trí ban đầu khi áp suất khí nén ngừng lại.

Thông số chi tiết của xi lanh khí nén tác động đơn:

• Kích thước ống xi lanh: 20 mm – 100 mm
• Hành trình: 50 mm – 500 mm
• Áp suất làm việc: 0,1 MPa – 0,8 MPa.
• Vật liệu chế tạo: thép không gỉ, nhôm hoặc hợp kim,…
• Tốc độ hoạt động: 0,1 m/s – 1 m/s
• Loại piston: tác động đơn
• Nhiệt độ làm việc: -5 đến 80 độ C
• Môi trường: khí, hơi,…
• Xuất xứ: Châu Á, Châu Âu…
• Bảo hành 1 năm

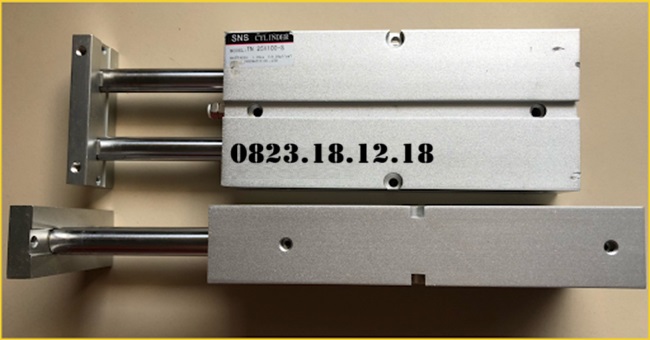

2. Xi lanh khí nén tác động kép

Xi lanh khí nén tác động kép là loại xi lanh có khả năng hoạt động ở cả hai phía của piston. Điều này có nghĩa là khí nén có thể được cung cấp vào cả hai bên của piston, cho phép nó di chuyển theo cả hai hướng. Khi khí nén được cấp vào một bên, piston sẽ di chuyển sang bên kia; khi khí nén chuyển sang bên kia, piston sẽ trở lại vị trí ban đầu. Loại xi lanh này thường được sử dụng trong các ứng dụng cần chuyển động liên tục hoặc lặp lại.

Thông số chi tiết của xi lanh khí nén tác động kép:

• Đường kính bên trong của ống xi lanh: 20 mm – 100 mm
• Hành trình: 50 mm – 500 mm
• Kiểu tác động: tác động kép
• Áp suất làm việc: 0,1 MPa – 1 MPa.
• Vật liệu chế tạo: thép không gỉ, nhôm hoặc hợp kim…
• Tốc độ hoạt động: 0,1 m/s – 1 m/s
• Sử dụng cho: khí, hơi…
• Xuất xứ: Korea, China, Japan, Taiwan…
• Bảo hành 12 tháng

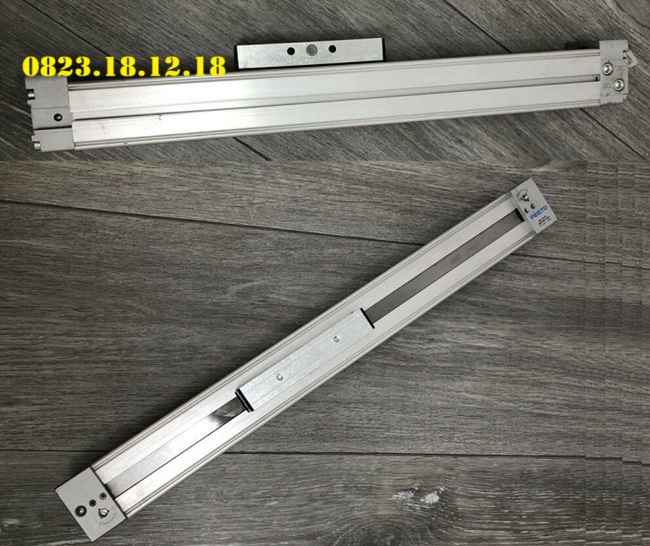

3. Xi lanh trượt khí nén

• Kích thước đường kính bên trong: 20 mm đến 100 mm.
• Hành trình: 50 mm đến 500 mm
• Áp suất làm việc: 0,1 MPa – 1 MPa.
• Vật liệu chế tạo: nhôm, thép không gỉ, hợp kim…
• Tốc độ hoạt động: 0,1 m/s đến 1 m/s.
• Sử dụng: khí, hơi…
• Hàng có sẵn
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản…
• Bảo hành 12 tháng

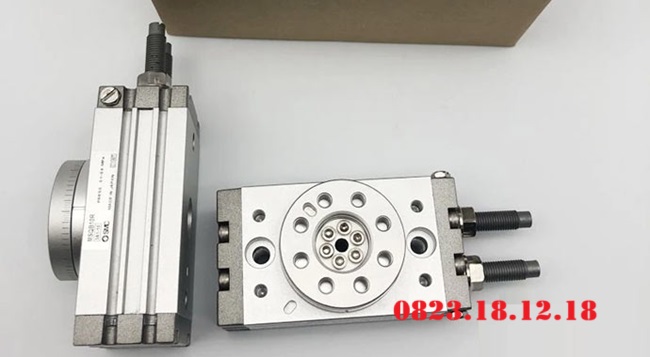

4. Xi lanh xoay khí nén

Xi lanh xoay khí nén là thiết bị sử dụng khí nén để tạo ra chuyển động xoay. Loại xi lanh này thường được sử dụng trong các ứng dụng tự động hóa, lắp ráp và gia công, nơi cần sự quay đa chiều hoặc xoay một cách chính xác. Xi lanh xoay có thiết kế đặc biệt cho phép tạo ra mô men xoắn, giúp điều khiển các bộ phận hoặc chi tiết trong quy trình sản xuất.

Thông số chi tiết của xi lanh xoay khí nén:

• Đường kính bên trong: 20 mm – 100 mm
• Hành trình xoay: 90° – 360°
• Áp suất làm việc: 0,1 MPa – 0,8 MPa.
• Mô men xoắn: Mô men mà xi lanh có thể tạo ra, thường từ vài N·m đến vài chục N·m
• Vật liệu chế tạo: nhôm, thép không gỉ, hợp kim…
• Tốc độ hoạt động: thường từ 0,1 – đến 1 m/s.
• Sử dụng: khí nén, hơi…
• Tình trạng: có sẵn
• Xuất xứ: Đài, Trung, Hàn, Nhật…
• Bảo hành 1 năm

V. Lợi ích khi sử dụng xi lanh khí nén

• Hiệu suất cao: Xi lanh khí nén có khả năng tạo ra lực lớn với kích thước nhỏ gọn, giúp tiết kiệm không gian lắp đặt.
• Tốc độ và độ chính xác: Chuyển động nhanh và chính xác, phù hợp cho các ứng dụng yêu cầu tốc độ cao và độ chính xác trong quá trình sản xuất.
• Dễ dàng điều khiển: Có thể dễ dàng điều chỉnh tốc độ và lực tác động thông qua việc thay đổi áp suất khí nén, giúp linh hoạt trong nhiều ứng dụng khác nhau.
• Bảo trì thấp: Ít cần bảo trì so với các thiết bị điện hoặc thủy lực, giúp giảm chi phí vận hành và bảo trì.
• An toàn: Khí nén không gây cháy nổ và có ít nguy cơ hư hỏng thiết bị, làm cho xi lanh khí nén an toàn hơn trong nhiều môi trường làm việc.
• Khả năng làm việc trong môi trường khắc nghiệt: Chịu được nhiệt độ cao và các điều kiện môi trường khắc nghiệt, thích hợp cho nhiều ứng dụng công nghiệp.
• Tính linh hoạt: Có thể được sử dụng trong nhiều loại ứng dụng, từ kẹp, di chuyển đến nâng hạ, làm cho nó trở thành một giải pháp đa năng.
• Chi phí rẻ: So với các hệ thống thủy lực hoặc điện, xi lanh khí nén thường có chi phí đầu tư và vận hành thấp hơn.
• Giảm tiếng ồn: Hoạt động êm ái hơn so với nhiều loại động cơ cơ khí khác, làm giảm tiếng ồn trong quá trình sản xuất.
• Dễ dàng lắp đặt: Thiết kế đơn giản giúp dễ dàng lắp đặt và thay thế, tiết kiệm thời gian và công sức.

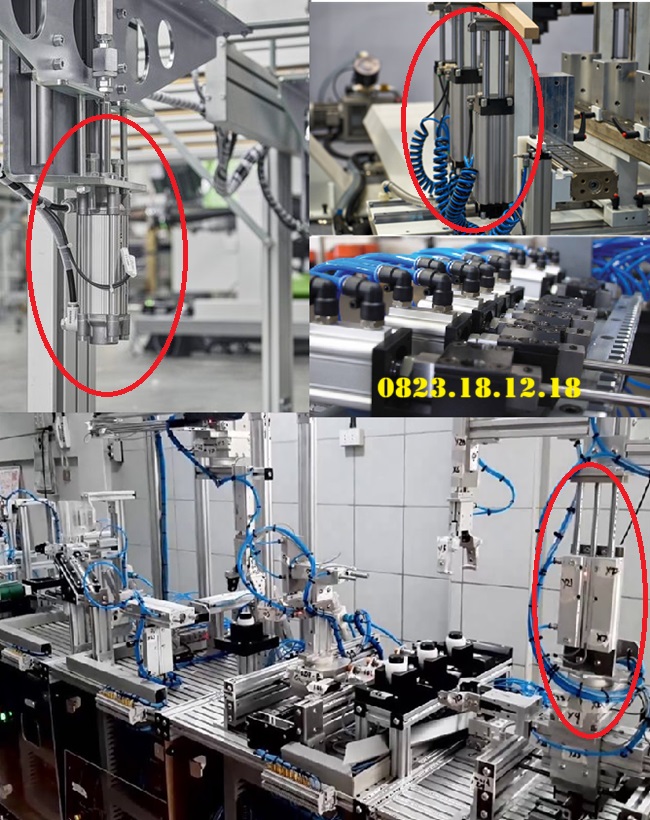

VI. Ứng dụng của xi lanh khí nén

Xi lanh khí nén được sử dụng rộng rãi trong nhiều ngành khác nhau:

• Tự động hóa sản xuất: Sử dụng trong dây chuyền lắp ráp để kẹp, di chuyển và điều khiển các chi tiết máy.
• Ngành chế biến thực phẩm: Dùng để nâng hạ, kẹp chặt và chuyển động các sản phẩm thực phẩm trong quy trình chế biến và đóng gói.
• Ngành ô tô: Ứng dụng trong việc lắp ráp các linh kiện, kiểm tra chất lượng và điều khiển các thiết bị trong nhà máy sản xuất ô tô.
• Ngành điện tử: Sử dụng để lắp ráp các bo mạch, kẹp các linh kiện điện tử và thực hiện các quy trình tự động hóa.
• Ngành đóng gói: Dùng trong các máy đóng gói để kẹp, nén và di chuyển sản phẩm trước khi đóng gói.
• Ngành xây dựng: Ứng dụng trong các thiết bị nâng hạ, như nâng các tấm bê tông hoặc vật liệu xây dựng khác.
• Ngành y tế: Sử dụng trong các thiết bị y tế tự động, như máy xét nghiệm, máy phẫu thuật hoặc trong quy trình sản xuất thiết bị y tế.
• Hệ thống điều khiển: Dùng trong các hệ thống điều khiển tự động, như hệ thống điều khiển van hoặc thiết bị điều khiển dòng chảy.
• Máy móc công nghiệp: Ứng dụng trong các máy ép, máy cắt, và máy gia công khác để tạo ra chuyển động chính xác và mạnh mẽ.
• Hệ thống vệ sinh công nghiệp: Sử dụng trong các thiết bị làm sạch tự động để kẹp và di chuyển các thiết bị vệ sinh hoặc trong quy trình làm sạch.

VII. Báo giá sản phẩm xi lanh khí nén

Công ty Thietbidients là một trong những nhà cung cấp hàng đầu về thiết bị khí nén tại Việt Nam, chuyên cung cấp các loại xi lanh khí nén chất lượng cao phục vụ cho nhiều ngành công nghiệp. Với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa và công nghệ khí nén, chúng tôi cam kết mang đến cho khách hàng các sản phẩm đa dạng, bao gồm xi lanh tròn, xi lanh kẹp, xi lanh trượt, xi lanh xoay…. Tất cả các sản phẩm của chúng tôi đều được kiểm tra và chứng nhận đạt tiêu chuẩn chất lượng quốc tế.

Để mua hàng hoặc biết thêm thông tin chi tiết, vui lòng liên hệ với chúng tôi qua số điện thoại 0823.18.12.18 hoặc email Thietbidients97@gmail.com.
