Van dao điều khiển khí nén là gì? Cấu tạo, nguyên lý và ứng dụng

1. Van dao điều khiển khí nén là gì?

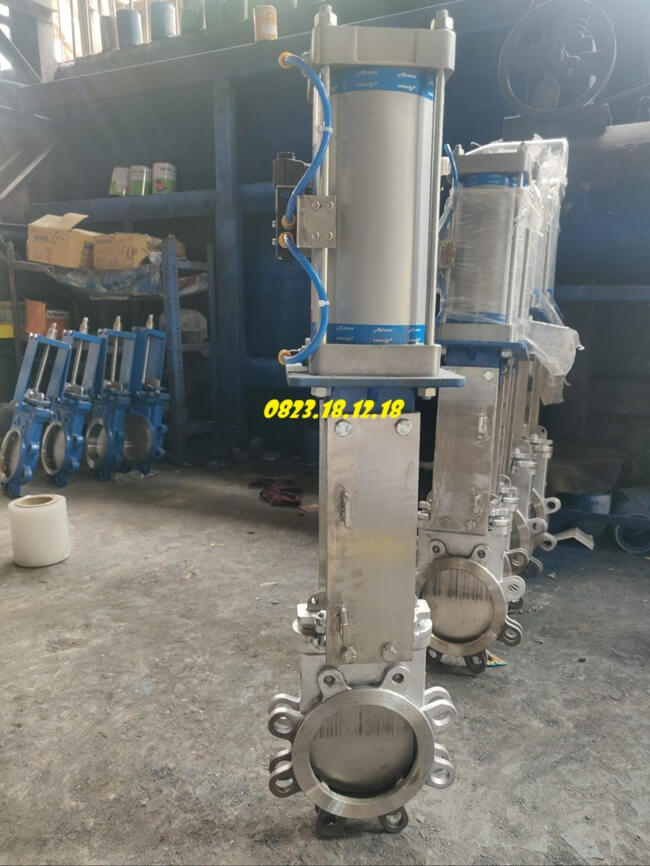

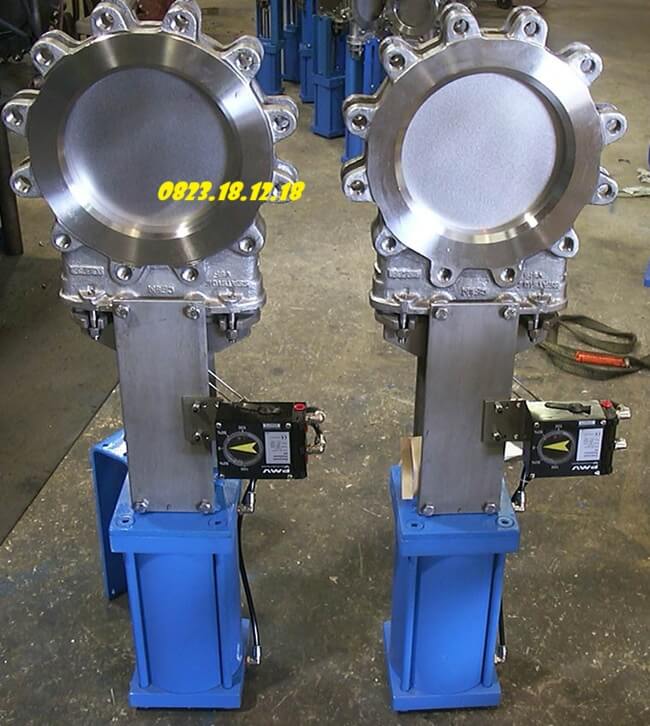

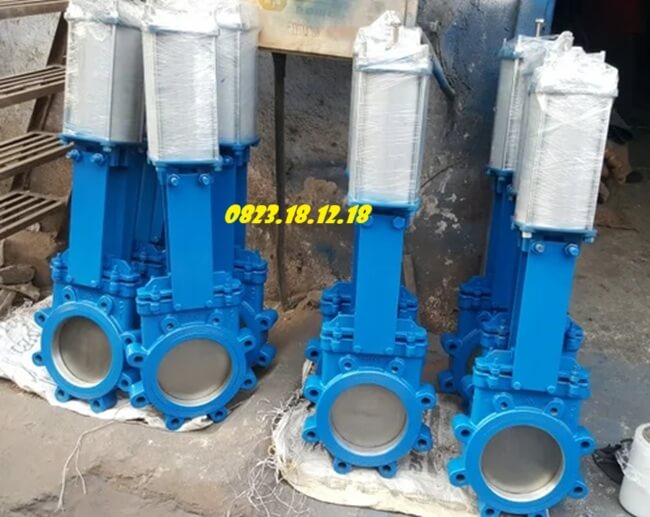

Van dao điều khiển khí nén (tiếng Anh: Pneumatic Knife Gate Valve) là dòng van có phần cánh đóng/mở dạng lưỡi dao, được điều khiển bằng bộ truyền động khí nén. Loại van này chuyên dùng để cắt, đóng mở dòng lưu chất có chứa tạp chất, bùn đặc, hạt rắn hoặc dạng sệt.

Nhờ sử dụng lực khí nén mạnh mẽ, van cửa dao điều khiển khí nén có khả năng đóng kín dòng chảy một cách nhanh chóng, chính xác và không bị kẹt – điều mà nhiều loại van khác khó đáp ứng trong môi trường tương tự.

2. Cấu tạo và nguyên lý hoạt động của van dao điều khiển khí nén

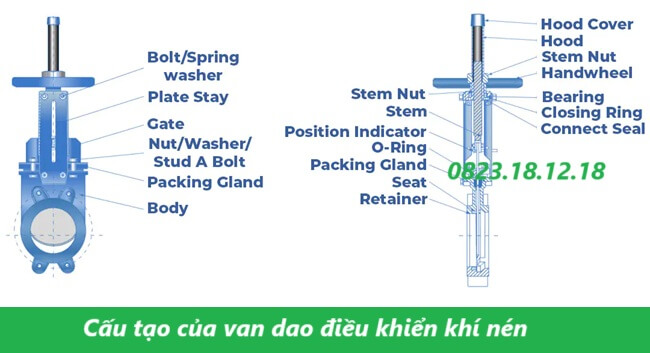

2.1 Cấu tạo của van dao điều khiển khí nén

Van dao khí nén bao gồm 2 bộ phận chính:

– Thân van dao

• Thân van: Thường làm bằng gang, inox hoặc thép, thiết kế dạng hình hộp.
• Lưỡi dao (cánh van): Dạng trượt thẳng, thường làm bằng thép không gỉ để chống ăn mòn, chịu lực tốt.
• Gioăng làm kín: Cao su, Teflon… đảm bảo chống rò rỉ hiệu quả.
• Mặt bích: Kết nối với hệ thống đường ống theo tiêu chuẩn JIS, BS, DIN…

– Bộ điều khiển khí nén

• Xy lanh khí nén: Chuyển khí nén thành lực tịnh tiến lên/xuống
• Bộ công tắc hành trình: Giúp hiển thị trạng thái đóng/mở của van
• Van điện từ khí nén: Điều khiển dòng khí ra/vào
• Bộ lọc khí FRL: Lọc sạch khí trước khi đưa vào xy lanh

2.2 Nguyên lý hoạt động của van dao điều khiển khí nén

Nguyên lý hoạt động của van dao điều khiển khí nén dựa trên việc sử dụng áp lực khí nén để điều khiển chuyển động tịnh tiến của lưỡi dao (cánh van).

Khi khí nén được cấp vào bộ truyền động khí nén, áp lực khí sẽ đẩy piston di chuyển theo phương thẳng đứng, kéo theo lưỡi dao bên trong van trượt lên hoặc xuống. Khi lưỡi dao được kéo lên, dòng chảy được mở ra hoàn toàn; ngược lại, khi lưỡi dao hạ xuống, nó chắn ngang dòng lưu chất, làm nhiệm vụ đóng van.

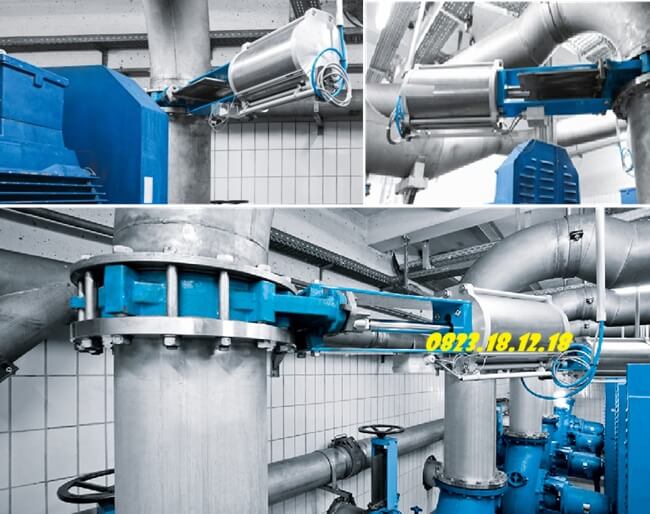

3. Ứng dụng phổ biến của van dao điều khiển khí nén

Các ứng dụng phổ biến của van dao khí nén:

– Ứng dụng 1: Ngành xử lý nước thải

Điều khiển dòng nước thải tại các bể lắng, bể lọc và hệ thống dẫn nước thải.

– Ứng dụng 2: Ngành chế biến thực phẩm và đồ uống

Kiểm soát dòng nguyên liệu như bột, đường, gia vị trong dây chuyền sản xuất.

– Ứng dụng 3: Ngành hóa chất và dược phẩm

Điều khiển chất lỏng hoặc chất rắn đặc có tính ăn mòn trong các nhà máy sản xuất.

– Ứng dụng 4: Ngành xi măng và vật liệu xây dựng

Kiểm soát dòng xi măng, vật liệu xây dựng trong các hệ thống cấp liệu.

– Ứng dụng 5: Hệ thống vận chuyển khí và bột

Điều khiển vật liệu dạng rắn hoặc khí trong các hệ thống vận chuyển trong ngành khai thác mỏ, chế biến khoáng sản.

– Ứng dụng 6: Ngành năng lượng tái tạo

Điều khiển dòng chất thải hoặc khí trong các nhà máy năng lượng tái tạo.

– Ứng dụng 7: Ngành xử lý bùn và chất thải rắn

Kiểm soát dòng bùn và chất thải rắn trong các nhà máy xử lý chất thải.

4. Ưu điểm nổi bật của van dao điều khiển khí nén

Các ưu điểm nổi bật của van cổng dao điều khiển khí nén:

– Ưu điểm 1: Khả năng chịu được lưu chất đặc

Van dao khí nén rất hiệu quả trong việc điều khiển các lưu chất đặc, bùn thải, hoặc các vật liệu có độ nhớt cao.

– Ưu điểm 2: Tốc độ đóng/mở nhanh

Với cơ chế điều khiển khí nén, van cánh dao khí nén có khả năng đóng/mở nhanh chóng chỉ trong vài giây, đáp ứng yêu cầu vận hành linh hoạt.

– Ưu điểm 3: Độ bền cao, ít bảo trì

Van cửa dao khí nén có cấu tạo đơn giản và ít linh kiện chuyển động, có nhiều loại van chất liệu bền như van dao inox khí nén, van dao gang, thép…. giúp giảm thiểu việc bảo trì và tăng tuổi thọ sử dụng.

– Ưu điểm 4: Phù hợp với môi trường khắc nghiệt

Van có thể hoạt động ổn định trong các môi trường có điều kiện khắc nghiệt như nhiệt độ cao, áp suất lớn hoặc các chất ăn mòn.

– Ưu điểm 5: Tiết kiệm năng lượng

Sử dụng khí nén làm nguồn năng lượng, van dao giúp tiết kiệm chi phí điện năng và dễ dàng tích hợp vào hệ thống khí nén của nhà máy.

– Ưu điểm 6: Khả năng chống rò rỉ tốt

Với cơ chế đóng mở khít, van dao khí nén có khả năng chống rò rỉ hiệu quả, bảo vệ hệ thống khỏi sự cố mất lưu chất.

– Ưu điểm 7: Dễ dàng lắp đặt và vận hành

Van chặn dao khí nén có thiết kế nhỏ gọn, dễ dàng lắp đặt trong các không gian chật hẹp và có thể tích hợp vào các hệ thống tự động hóa công nghiệp.

5. Phân loại van dao điều khiển khí nén phổ biến

5.1 Phân loại van dao điều khiển khí nén theo chất liệu van

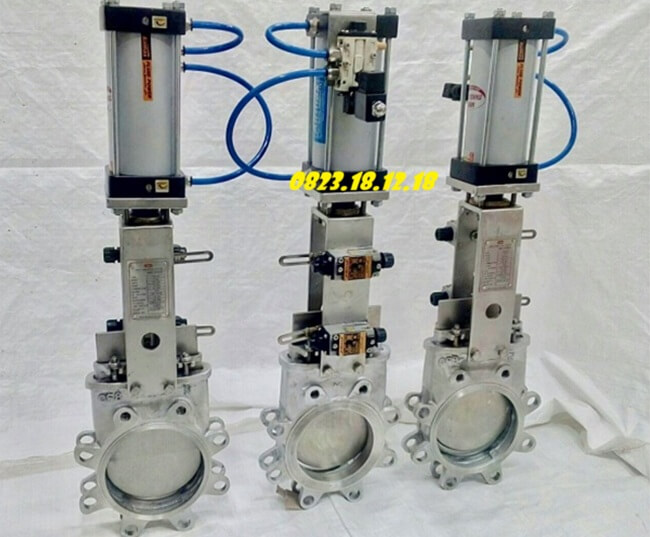

– Van dao inox điều khiển khí nén (Inox 304, 316): Chống ăn mòn tốt, phù hợp môi trường hóa chất, thực phẩm, nước biển.

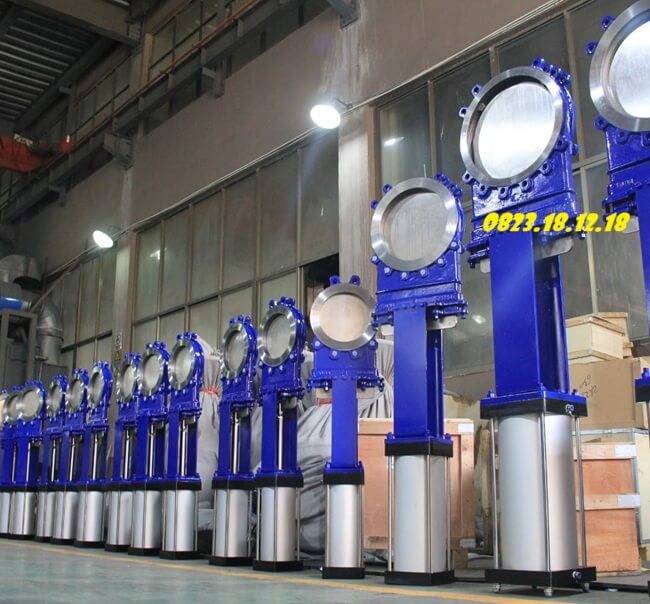

– Van dao gang điều khiển khí nén: Giá thành rẻ, sử dụng phổ biến trong hệ thống nước sạch và nước thải.

– Van dao thép điều khiển khí nén: Chịu áp lực và nhiệt độ cao, phù hợp môi trường công nghiệp nặng.

5.2 Phân loại van dao điều khiển khí nén theo xuất xứ

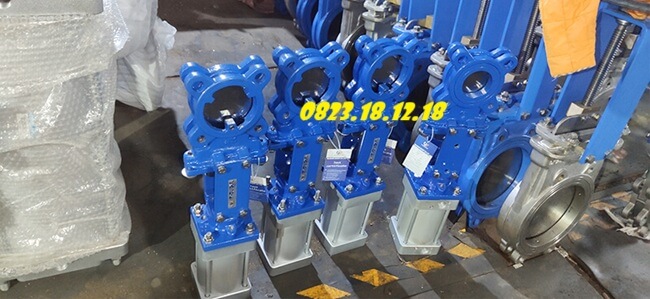

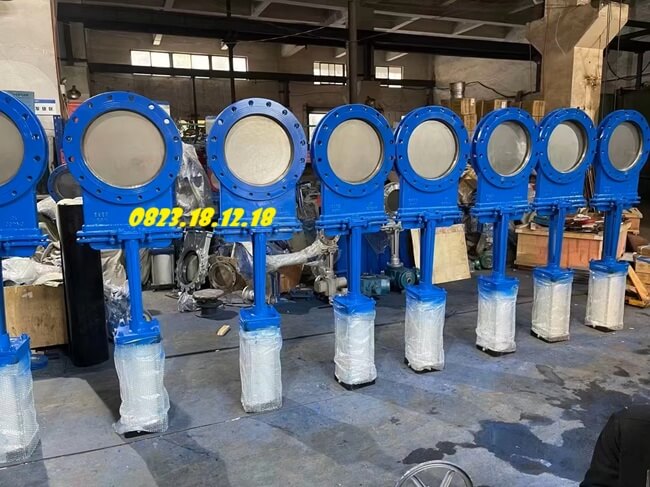

– Van cửa dao khí nén Trung Quốc: Giá thành cạnh tranh, đa dạng mẫu mã, phù hợp các hệ thống không yêu cầu kỹ thuật cao.

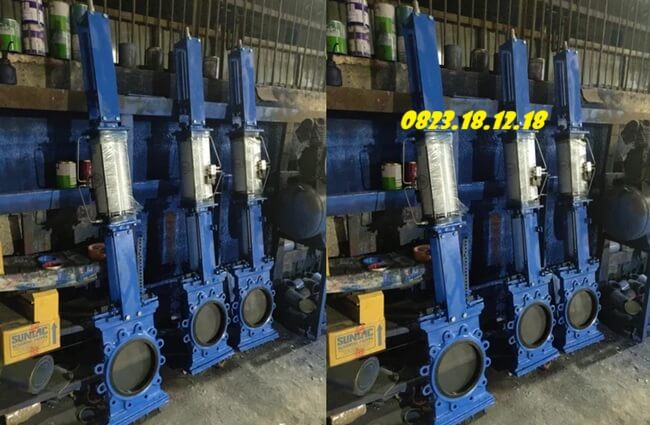

– Van cửa dao khí nén Đài Loan: Chất lượng ổn định, độ bền cao, được sử dụng phổ biến trong công nghiệp vừa và nhỏ.

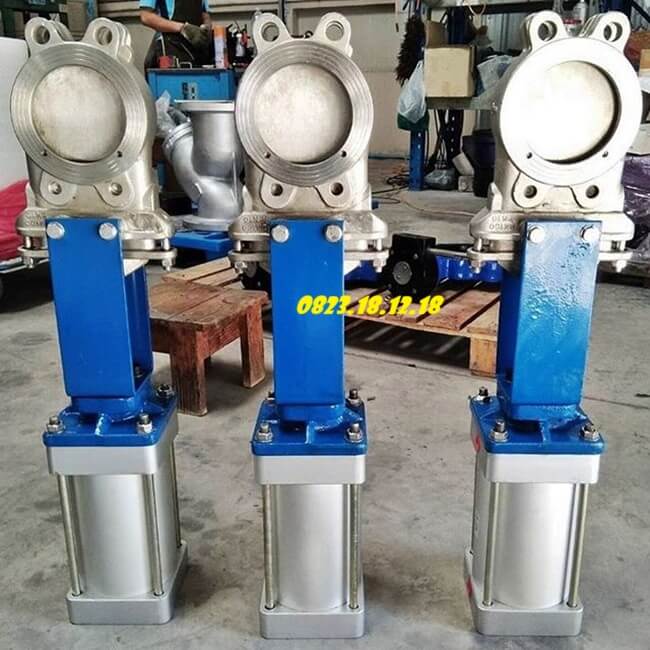

– Van cửa dao khí nén Hàn Quốc: Thiết kế chắc chắn, độ chính xác cao, đáp ứng tốt trong các hệ thống tự động hóa hiện đại.

6. Câu hỏi thường gặp về van dao điều khiển khí nén

– Van dao khí nén có dùng được với bùn đặc không?

Có, đây là dòng van chuyên dụng cho môi trường có độ nhớt, bùn, chất rắn hoặc hạt thô.

– Khí nén cấp vào van dao khí nén có áp lực bao nhiêu?

Áp suất lý tưởng: 4 – 8 bar, khí phải sạch và đã được lọc qua bộ lọc FRL.

– Van dao khí nén có điều chỉnh lưu lượng được không?

Không, van dao không phù hợp để điều tiết lưu lượng, chỉ thích hợp cho chức năng ON/OFF.

7. Bảng giá van dao điều khiển khí nén cập nhật mới nhất tháng 4 năm 2025

Dưới đây là bảng giá chi tiết cho các loại van dao khí nén phổ biến được cập nhật mới nhất:

Lưu ý: Giá mang tính chất tham khảo, sẽ thay đổi tùy theo chất liệu thân van, kích thước, loại xy lanh khí nén, thương hiệu và phụ kiện đi kèm.

8. Kết luận và báo giá van dao điều khiển khí nén

Van dao điều khiển khí nén là lựa chọn lý tưởng cho các hệ thống có chất rắn, bùn hoặc chất lỏng có độ nhớt cao.

Công ty TNHH Thiết Bị Điện TS chuyên cung cấp van dao khí nén chính hãng từ Hàn Quốc, Đài Loan… với đầy đủ giấy tờ CO-CQ, giả rẻ nhất, bảo hành 12 tháng.
