Nguyên Lý Hoạt Động Van Cầu Điều Tiết | Dễ Hiểu, Dễ Ứng Dụng

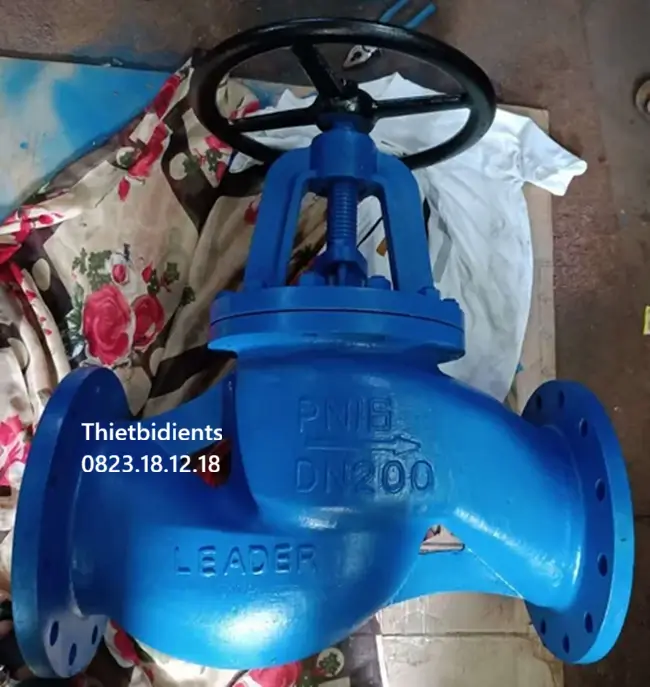

I. Giới thiệu về van cầu điều tiết và vai trò trong hệ thống công nghiệp

Trong các hệ thống đường ống công nghiệp – từ nhà máy xử lý nước, hệ thống hơi, dầu khí, hóa chất cho đến HVAC – van cầu điều tiết (Globe Valve) luôn là lựa chọn hàng đầu khi cần điều chỉnh lưu lượng chính xác và kiểm soát áp suất ổn định.

Không giống van bi hay van cổng chỉ đóng/mở hoàn toàn, van cầu có khả năng điều tiết lưu lượng theo nhiều mức khác nhau, giúp hệ thống hoạt động linh hoạt và tiết kiệm năng lượng.

Sự phổ biến của loại van này đến từ nguyên lý hoạt động đơn giản, độ kín cao và khả năng chịu áp, chịu nhiệt tốt. Tuy nhiên, để vận hành hiệu quả và chọn đúng loại phù hợp, người dùng cần hiểu rõ nguyên lý hoạt động của van cầu điều tiết – điều sẽ được giải thích chi tiết trong bài viết dưới đây.

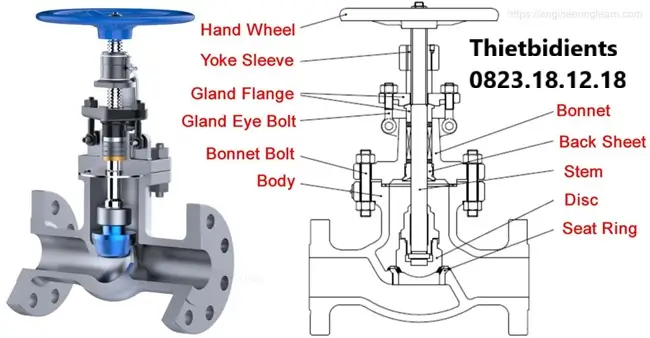

II. Cấu tạo cơ bản của van cầu điều tiết

Van cầu có cấu tạo tương đối khác biệt so với các loại van công nghiệp thông thường. Tên gọi “van cầu” xuất phát từ hình dạng thân van gần giống quả cầu ở các thiết kế ban đầu, mặc dù ngày nay hình dáng đã được tối ưu hơn.

Cấu tạo chính của van cầu điều tiết gồm các bộ phận sau:

• Thân van (Body): Là phần vỏ chính, chịu áp lực và nhiệt độ cao. Thường được chế tạo bằng gang, inox, thép rèn hoặc đồng.
• Nắp van (Bonnet): Được lắp ở phần trên thân van, chứa trục truyền động và bộ phận làm kín.
• Ty van (Stem): Kết nối với tay quay hoặc bộ truyền động, có nhiệm vụ nâng hạ đĩa van.
• Đĩa van (Disc/Plug): Là bộ phận tiếp xúc trực tiếp với dòng chảy, giúp đóng mở hoặc điều tiết lưu lượng.
• B seat (đế van): Nằm dưới đĩa van, tạo độ kín khi đóng hoàn toàn.
• Tay quay (Handwheel) hoặc bộ truyền động: Dùng để điều khiển van bằng tay hoặc bằng khí nén, điện, thủy lực.

Nhờ cấu tạo đặc biệt này, van cầu điều tiết cho phép điều chỉnh độ mở theo ý muốn, phù hợp cho các ứng dụng cần kiểm soát chính xác tốc độ và áp suất dòng chảy.

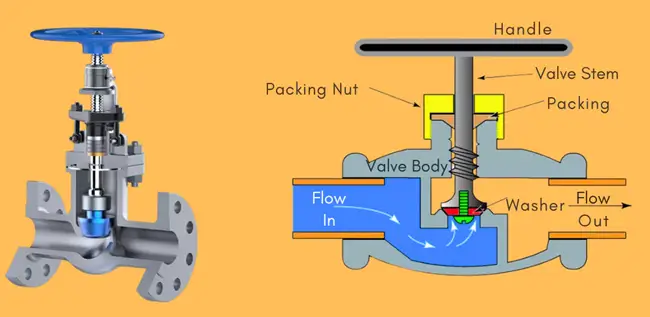

III. Nguyên lý hoạt động van cầu điều tiết

Cốt lõi của van cầu nằm ở cơ chế di chuyển tuyến tính của ty van (stem) – nâng hoặc hạ đĩa van theo phương thẳng đứng so với hướng dòng chảy.

Khi người vận hành xoay tay quay hoặc kích hoạt cơ cấu truyền động, ty van di chuyển theo chiều dọc:

1. Khi van mở: Đĩa van rời khỏi đế van, cho phép lưu chất (nước, hơi, khí, dầu…) chảy qua khoang van. Mức độ mở càng lớn, lưu lượng càng tăng.

2. Khi van điều tiết: Người vận hành chỉ mở van một phần. Khoảng hở giữa đĩa và đế van nhỏ, giúp giảm tốc độ và lưu lượng dòng chảy, tạo ra sự điều tiết chính xác.

3. Khi van đóng: Đĩa van ép chặt vào đế, ngăn hoàn toàn dòng chảy.

Điểm đặc biệt của van cầu điều tiết là dòng chảy bị đổi hướng 2 lần khi đi qua van (thường theo dạng chữ “S”). Sự thay đổi hướng này giúp tăng khả năng kiểm soát lưu lượng, nhưng cũng tạo tổn thất áp suất cao hơn so với các loại van khác.

IV. Phân loại van cầu điều tiết phổ biến hiện nay

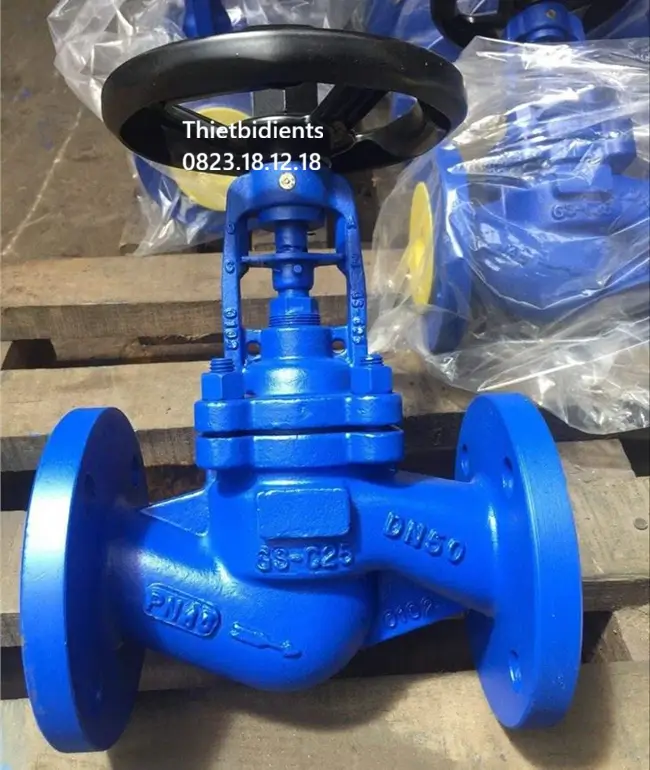

1. Van cầu gang

Van cầu gang được chế tạo từ gang xám hoặc gang cầu, có khả năng chịu nhiệt tốt, giá thành rẻ, thường dùng trong hệ thống nước, hơi nóng, HVAC, và cấp thoát nước công nghiệp.

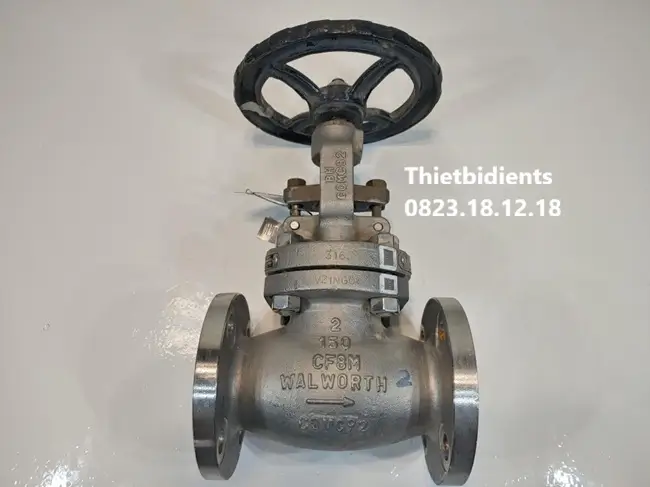

2. Van cầu inox

Van cầu inox làm từ inox 304 hoặc 316, chống ăn mòn cao, thích hợp cho môi trường hóa chất, nước muối, thực phẩm và dược phẩm. Van cầu inox cũng chịu áp lực cao, vận hành ổn định lâu dài.

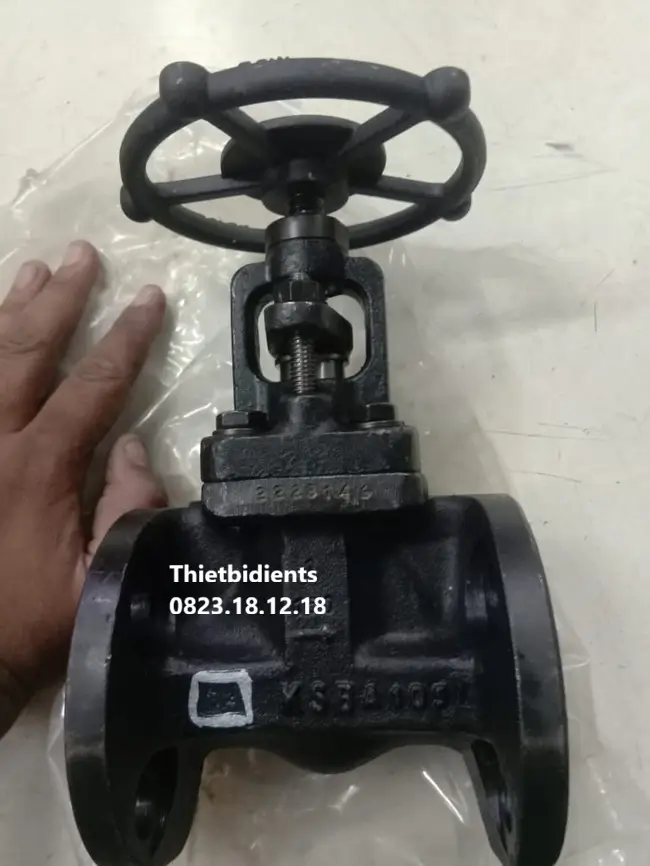

3. Van cầu thép rèn

Van cầu thép rèn chuyên dùng trong ứng dụng áp suất và nhiệt độ cực cao, như nồi hơi, nhà máy nhiệt điện, dầu khí. Được chế tạo từ thép WCB, F11, F22 hoặc thép hợp kim.

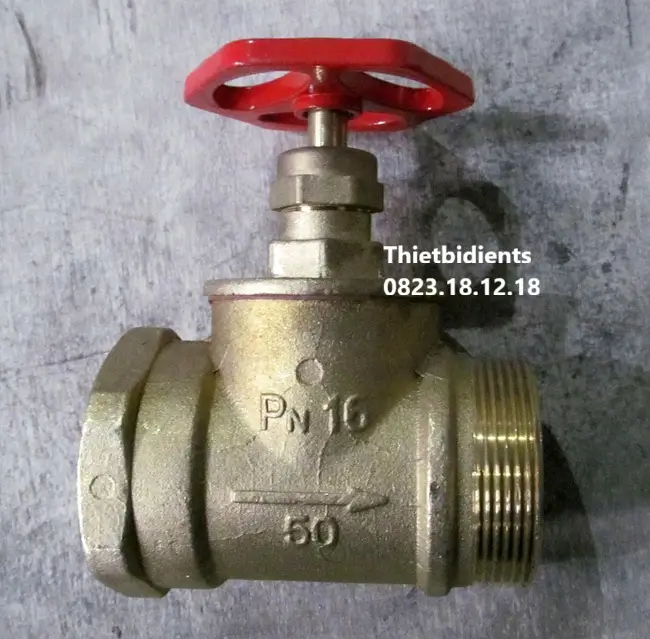

4. Van cầu đồng

Van cầu đồng có kích thước nhỏ gọn, thường dùng trong hệ thống ống nước gia đình, hệ thống hơi nhỏ hoặc thiết bị HVAC dân dụng.

5. Van cầu điều khiển bằng điện hoặc khí nén

Là dòng van cầu tự động, tích hợp bộ actuator điện hoặc khí nén để điều chỉnh lưu lượng chính xác theo tín hiệu từ hệ thống điều khiển trung tâm. Dạng này được ưa chuộng trong các dây chuyền tự động hóa.

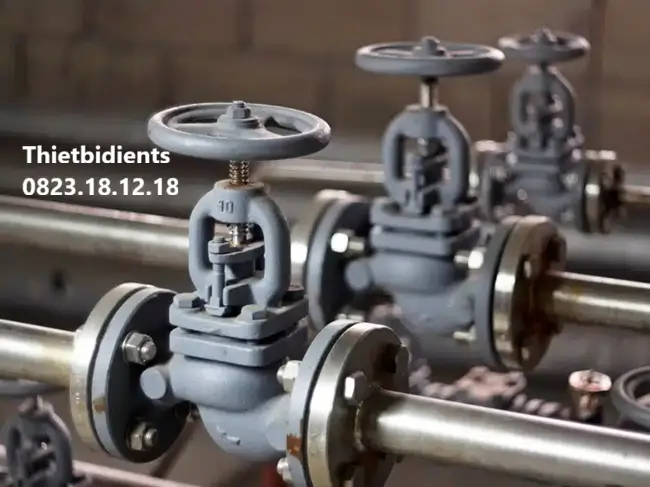

V. Ứng dụng thực tế của van cầu điều tiết

Nhờ khả năng điều chỉnh linh hoạt, van cầu điều tiết được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống hơi công nghiệp: điều chỉnh áp suất và lưu lượng hơi cấp cho thiết bị trao đổi nhiệt, nồi hấp, lò hơi.
• Ngành hóa chất, dầu khí: kiểm soát dòng chất lỏng ăn mòn hoặc dung môi ở nhiệt độ cao.
• Xử lý nước và nước thải: điều tiết lưu lượng nước đầu vào, đầu ra trong trạm bơm hoặc bể chứa.
• HVAC và làm mát công nghiệp: duy trì lưu lượng ổn định trong hệ thống ống gió, nước lạnh.
• Nhà máy thực phẩm – dược phẩm: dùng van cầu inox để đảm bảo an toàn vệ sinh, không ảnh hưởng đến chất lượng sản phẩm.

VI. Bảng giá van cầu điều tiết mới nhất 2025

VII. Ưu điểm khi sử dụng van cầu điều tiết so với các loại van khác

1. Điều tiết lưu lượng chính xác: Cấu trúc tuyến tính giúp người dùng điều khiển mức mở theo ý muốn, phù hợp cho các hệ thống yêu cầu kiểm soát chặt chẽ.

2. Độ kín cao: Khi đóng hoàn toàn, đĩa và đế van tiếp xúc chặt, ngăn rò rỉ gần như tuyệt đối.

3. Tuổi thọ cao: Các dòng van inox, thép có thể chịu nhiệt tới 400–600°C, bền bỉ trong môi trường khắc nghiệt.

4. Dễ bảo trì: Thiết kế thân van tháo rời, dễ vệ sinh và thay thế linh kiện.

5. Phù hợp đa môi trường: Từ hơi nóng, nước, dầu, khí nén cho đến hóa chất.

So với van bi (đóng mở nhanh) hay van bướm (giá rẻ, điều tiết kém), van cầu là lựa chọn tối ưu khi cần điều chỉnh lưu lượng ổn định và chính xác nhất.

VIII. Mua van cầu điều tiết chính hãng ở đâu uy tín, giá tốt?

Nếu bạn đang cần tìm van cầu điều tiết chất lượng cao, giá tốt, đầy đủ chứng từ CO-CQ, hãy liên hệ ThietbidienTS – đơn vị chuyên cung cấp thiết bị công nghiệp hàng đầu Việt Nam.

Tại ThietbidienTS, chúng tôi cung cấp đa dạng:

• Van cầu gang, inox, thép, đồng.
• Van cầu điều khiển điện, khí nén.
• Các phụ kiện đi kèm như mặt bích, gioăng, bulong – đảm bảo đồng bộ hệ thống.
