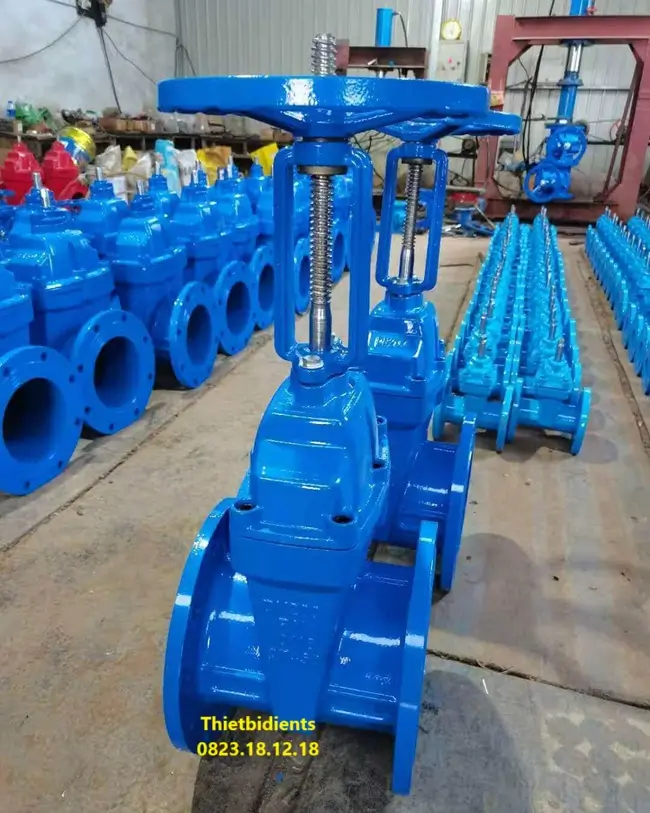

Van cổng ty nổi

I. Giới thiệu về van cổng ty nổi

Van cổng ty nổi là một trong những dòng van công nghiệp quan trọng, được sử dụng rộng rãi trong các hệ thống đường ống dẫn nước, dầu, khí, hóa chất và nhiều loại lưu chất khác. Với thiết kế đặc trưng là ty (trục van) nhô lên khi vận hành, van cho phép người sử dụng dễ dàng quan sát trạng thái đóng/mở, đồng thời đảm bảo độ kín và khả năng chịu áp lực cao.

So với các loại van cổng ty chìm, van cổng ty nổi được đánh giá có độ bền vượt trội, dễ bảo dưỡng và đặc biệt thích hợp trong các hệ thống yêu cầu quan sát trực quan tình trạng hoạt động. Chính vì thế, loại van này được ứng dụng phổ biến trong nhà máy xử lý nước, hệ thống PCCC, ngành dầu khí, nhiệt điện, và các khu công nghiệp lớn.

II. Cấu tạo và nguyên lý hoạt động của van cổng ty nổi

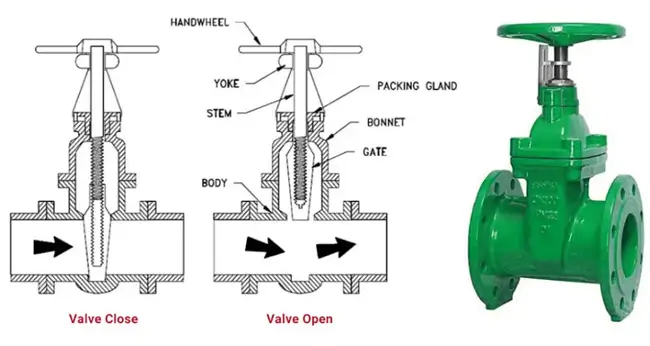

1. Cấu tạo của van cổng ty nổi

Van cổng ty nổi thường được chế tạo từ gang, thép, inox, đồng… tùy theo môi trường sử dụng. Các bộ phận chính bao gồm:

Thân van (Body): Được đúc nguyên khối bằng gang, thép hoặc inox, có khả năng chịu áp lực và nhiệt độ cao.

Ty van (Stem): Là bộ phận nổi lên khi vận hành, kết nối với tay quay và cánh van. Đây là điểm đặc trưng để nhận biết van cổng ty nổi.

Cánh van (Wedge/Disc): Được thiết kế dạng nêm, khi hạ xuống sẽ chặn dòng chảy, khi nâng lên sẽ mở hoàn toàn lưu thông.

Nắp van (Bonnet): Bao bọc và bảo vệ các chi tiết bên trong, thường có ren hoặc bulong để tháo lắp, bảo dưỡng.

Tay quay (Handwheel): Giúp người vận hành xoay và điều chỉnh trạng thái đóng/mở.

Gioăng làm kín: Đảm bảo độ kín khít, chống rò rỉ lưu chất ra ngoài.

2. Nguyên lý hoạt động của van cổng ty nổi

Nguyên lý hoạt động của van cổng ty nổi khá đơn giản nhưng lại mang tính trực quan cao. Khi xoay tay quay, trục van sẽ di chuyển lên hoặc xuống nhờ cơ chế ren.

Khi mở van: Người vận hành xoay tay quay ngược chiều kim đồng hồ, trục van sẽ dần nâng cánh van lên khỏi vị trí ngăn chặn, tạo khoảng trống cho lưu chất đi qua. Ty van sẽ nổi lên khỏi nắp van, giúp quan sát dễ dàng trạng thái mở.

Khi đóng van: Xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống, kéo cánh van chặn dòng chảy. Lúc này, ty sẽ chìm dần về vị trí ban đầu.

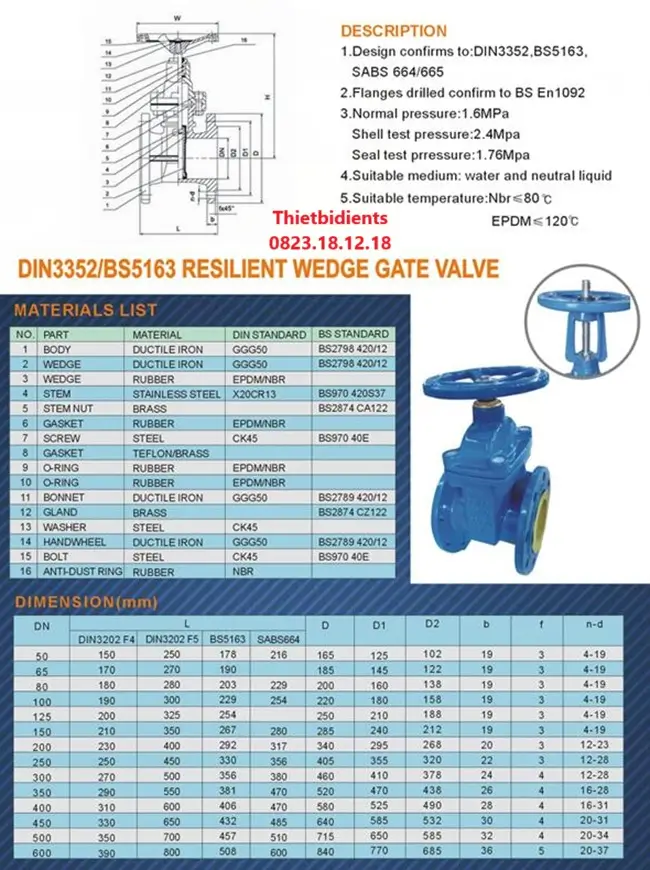

III. Thông số kỹ thuật của van cổng ty nổi

Các thông số kỹ thuật cơ bản thường gặp của van cổng ty nổi:

• Kích thước: DN50 – DN1000
• Vật liệu chế tạo: Gang, gang cầu, thép WCB, inox 304/316
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -10°C đến 425°C (tùy vật liệu)
• Kết nối: Mặt bích tiêu chuẩn DIN, JIS, ANSI
• Dạng điều khiển: Tay quay, hộp số, truyền động điện, truyền động khí nén
• Tiêu chuẩn sản xuất: DIN, BS, JIS, ANSI
• Bảo hành 12 tháng

IV. Các loại van cổng ty nổi phổ biến hiện nay

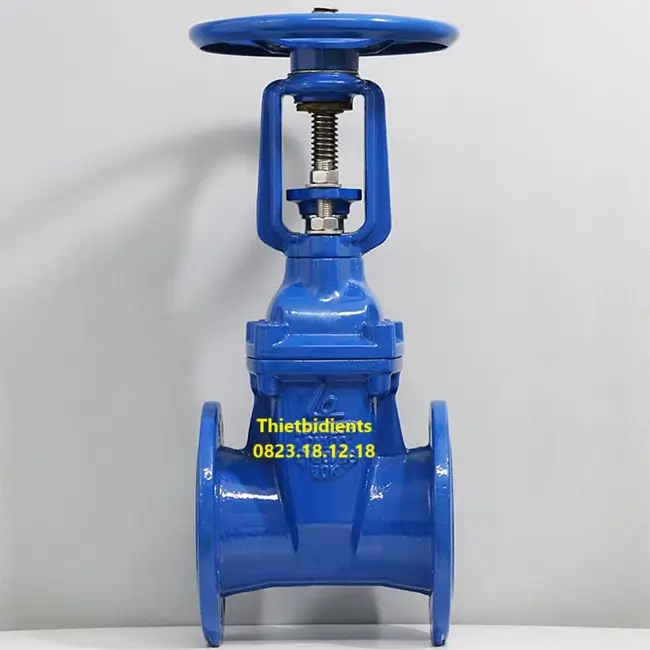

1. Van cổng ty nổi bằng gang

Van cổng ty nổi bằng gang là sản phẩm lý tưởng cho các hệ thống nước, phòng cháy chữa cháy (PCCC) và xử lý nước thải. Chất liệu gang mang lại độ bền cao, khả năng chịu được áp lực và nhiệt độ trong môi trường nước. Van này thường được sử dụng trong các ứng dụng có yêu cầu khắt khe về độ bền và an toàn, giúp đảm bảo hoạt động ổn định và hiệu quả cho hệ thống cấp nước và thoát nước.

2. Van cổng ty nổi bằng Thép WCB

Van cổng ty nổi bằng thép WCB được thiết kế chuyên dụng cho ngành dầu khí và các ứng dụng liên quan đến hơi nóng, áp suất cao. Với khả năng chịu áp lực lớn và độ bền vượt trội, van này thường được sử dụng trong các nhà máy chế biến dầu khí, nhà máy điện và các hệ thống công nghiệp đòi hỏi tính chính xác và độ tin cậy cao. Thép WCB có khả năng chống ăn mòn tốt, giúp kéo dài tuổi thọ sản phẩm.

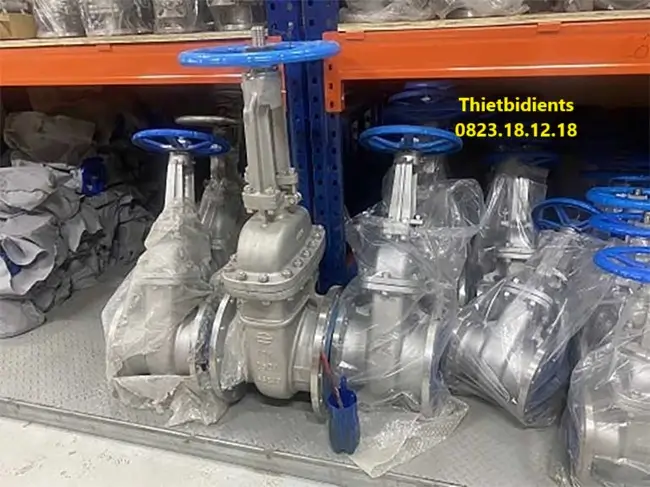

3. Van cổng ty nổi Inox 304/316

Van cổng ty nổi inox 304/316 là lựa chọn tối ưu cho môi trường hóa chất, thực phẩm và dược phẩm. Vật liệu inox không chỉ có độ bền cao mà còn chống ăn mòn, đảm bảo an toàn vệ sinh trong các ứng dụng nhạy cảm. Van này thường được sử dụng trong các nhà máy chế biến thực phẩm, sản xuất dược phẩm và các hệ thống hóa chất, nơi mà sự sạch sẽ và an toàn là ưu tiên hàng đầu.

4. Van cổng ty nổi Mặt Bích

Van cổng ty nổi mặt bích được thiết kế để kết nối chắc chắn với các đường ống lớn. Với cấu trúc mặt bích, van này đảm bảo khả năng chịu tải tốt và giảm thiểu rò rỉ trong suốt quá trình hoạt động. Sản phẩm này thường được sử dụng trong các hệ thống cấp nước, hệ thống xử lý nước thải và các ứng dụng công nghiệp yêu cầu độ tin cậy cao.

5. Van cổng ty nổi Điều Khiển Điện/Khi Nén

Van cổng ty nổi điều khiển điện hoặc khí nén mang lại khả năng tự động hóa trong quy trình vận hành, giúp giảm thiểu công sức và thời gian cho người vận hành. Sản phẩm này thường được tích hợp trong các hệ thống tự động, cho phép điều chỉnh lưu lượng và áp suất một cách dễ dàng. Việc sử dụng van điều khiển giúp nâng cao hiệu suất của hệ thống và giảm thiểu các rủi ro liên quan đến việc vận hành thủ công.

V. Bảng giá van cổng ty nổi mới nhất hiện nay

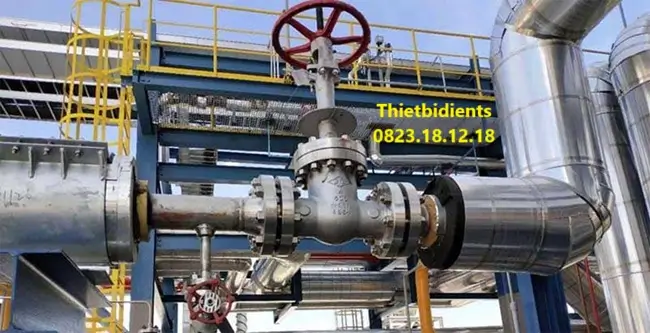

VI. Ứng dụng van cổng ty nổi phổ biến

1. Hệ thống cấp thoát nước: Van cổng ty nổi thường được lắp đặt trong các tuyến ống cấp nước sạch, hệ thống xử lý nước thải, hồ chứa, trạm bơm. Khả năng đóng mở hoàn toàn giúp ngăn dòng chảy hoặc cho dòng chảy lưu thông dễ dàng, hạn chế thất thoát nước.

2. Công nghiệp dầu khí và hóa chất: Với ưu điểm chịu áp lực và nhiệt độ cao, van cổng ty nổi thích hợp trong các đường ống dẫn dầu, khí đốt, hóa chất. Thiết kế ty nổi cho phép người vận hành kiểm tra tình trạng van ngay từ bên ngoài, đảm bảo an toàn khi sử dụng trong môi trường độc hại.

3. Ngành công nghiệp năng lượng: Trong các nhà máy nhiệt điện, thủy điện hoặc hệ thống năng lượng tái tạo, van cổng ty nổi đóng vai trò kiểm soát dòng lưu chất, bảo vệ thiết bị và đảm bảo hoạt động ổn định.

4. Ứng dụng trong ngành PCCC: Van cổng ty nổi được sử dụng trong các trạm cấp nước chữa cháy, do khả năng mở nhanh, dễ nhận biết trạng thái van, giúp đảm bảo nguồn nước được cung cấp kịp thời khi có sự cố hỏa hoạn.

5. Ứng dụng trong các khu công nghiệp, nhà máy sản xuất: Van thường được lắp đặt trong hệ thống dẫn hơi, khí nén, chất lỏng công nghiệp, nhằm điều tiết dòng chảy, bảo vệ thiết bị và tối ưu hiệu suất sản xuất.

VII. Mua van cổng ty nổi ở đâu uy tín, giá rẻ?

Để đảm bảo chất lượng và giá thành cạnh tranh, quý khách nên mua van cổng ty nổi tại các đơn vị phân phối uy tín. Trong đó, Công ty ThietbidienTS là một trong những nhà cung cấp hàng đầu tại Việt Nam, chuyên nhập khẩu và phân phối chính hãng các loại van công nghiệp, trong đó có van cổng ty nổi.

• Tên công ty: ThietbidienTS
• Email: thietbidients97@gmail.com
• Hotline: 0823 181 218
• Sản phẩm cam kết: Hàng chính hãng, đầy đủ chứng từ CO-CQ, bảo hành dài hạn.
• Dịch vụ: Giao hàng toàn quốc, hỗ trợ tư vấn kỹ thuật, giá thành tốt nhất thị trường.
