Van cổng ty chìm

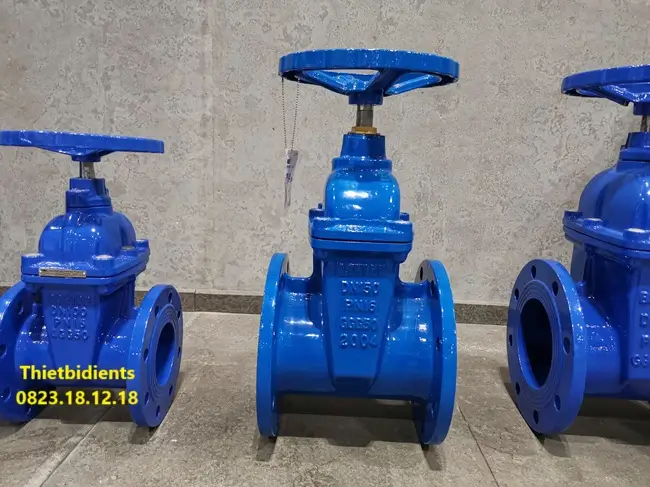

I. Van cổng ty chìm là gì?

Van cổng ty chìm là một trong những loại van công nghiệp được ứng dụng rộng rãi trong hệ thống đường ống dẫn nước, dầu, khí và nhiều loại chất lỏng khác. Loại van này có đặc điểm nhận dạng dễ thấy nhất chính là phần ty van (trục điều khiển) nằm ẩn bên trong nắp van khi vận hành, không lộ ra ngoài như van cổng ty nổi.

Ưu điểm lớn của van cổng ty chìm là thiết kế gọn gàng, tiết kiệm không gian lắp đặt, phù hợp cho các hệ thống có không gian hạn chế về chiều cao. Bên cạnh đó, do ty van nằm trong thân van nên hạn chế được tình trạng bám bụi, gỉ sét hay hư hỏng cơ học từ môi trường bên ngoài, giúp tuổi thọ van bền bỉ hơn.

Van cổng ty chìm hiện nay được chế tạo từ nhiều vật liệu khác nhau như gang, thép, inox, đồng… với đa dạng kích thước và tiêu chuẩn mặt bích (DIN, JIS, ANSI, BS). Đây là lựa chọn hàng đầu trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, hệ thống xử lý chất thải, nhà máy điện, dầu khí và nhiều lĩnh vực công nghiệp khác.

II. Cấu tạo và nguyên lý hoạt động của van cổng ty chìm

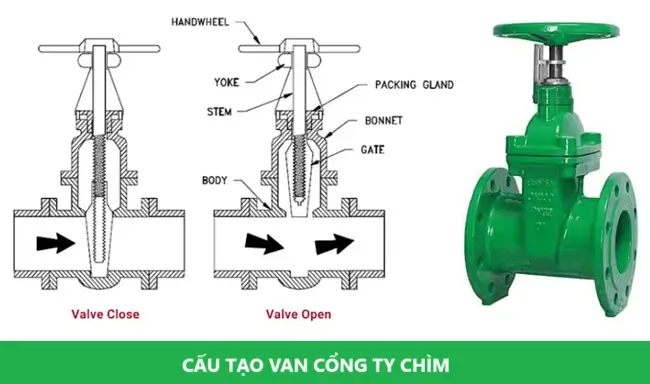

1. Cấu tạo van cổng ty chìm

Van cổng ty chìm có cấu tạo khá đơn giản, bao gồm các bộ phận chính sau:

• Thân van: Được đúc nguyên khối từ gang cầu, thép carbon hoặc inox, chịu áp lực và nhiệt độ cao.
• Nắp van: Gắn chặt với thân van, thường được liên kết bằng bulong hoặc hàn kín.
• Ty van: Nằm ẩn trong thân van, gắn trực tiếp với tay quay hoặc bộ truyền động.
• Đĩa van: Bộ phận đóng mở dòng chảy, có hình dạng dạng cánh phẳng, khi hạ xuống sẽ chặn dòng lưu chất, khi nâng lên sẽ cho dòng chảy đi qua.
• Tay quay: Bộ phận điều khiển thủ công, được gắn trực tiếp vào nắp van.
• Vòng đệm làm kín: Thường bằng cao su EPDM, Teflon hoặc kim loại, có nhiệm vụ chống rò rỉ lưu chất.

2. Nguyên lý hoạt động của van cổng ty chìm

Nguyên lý hoạt động của van cổng ty chìm tương tự như các loại van cổng khác, nhưng điểm khác biệt nằm ở cơ chế chuyển động của ty van. Khi người vận hành xoay tay quay:

Nếu xoay theo chiều kim đồng hồ, ty van quay và làm cho đĩa van hạ xuống, từ đó chặn toàn bộ dòng chảy.

Nếu xoay ngược chiều kim đồng hồ, ty van quay khiến đĩa van được nâng lên, mở đường cho lưu chất đi qua.

Do phần ty van không dịch chuyển lên xuống ra ngoài mà quay trong thân van, nên bên ngoài chỉ thấy tay quay xoay, còn chiều cao van không thay đổi trong quá trình vận hành.

III. Thông số kỹ thuật của van cổng ty chìm

Thông số kỹ thuật cơ bản của van cổng ty chìm thường bao gồm:

• Kích thước: DN50 – DN1200
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C ~ 200°C
• Vật liệu chế tạo: Gang cầu, thép, inox, đồng
• Tiêu chuẩn kết nối: DIN, JIS, ANSI, BS
• Kiểu điều khiển: Tay quay, hộp số, điều khiển điện, điều khiển khí nén
• Môi trường làm việc: Nước sạch, nước thải, dầu, khí nén, hơi nước

IV. Các loại van cổng ty chìm phổ biến hiện nay

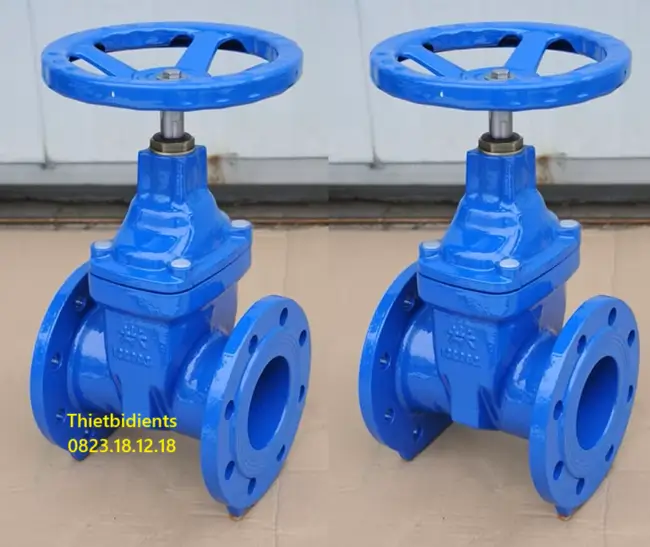

1. Van cổng ty chìm bằng gang

Chất liệu: Van cổng ty chìm bằng gang thường được làm từ gang dẻo hoặc gang xám. Chất liệu này mang lại độ bền cao và khả năng chịu áp lực tốt, phù hợp cho nhiều ứng dụng công nghiệp.

Ứng dụng: Loại van này thường được sử dụng trong hệ thống cấp thoát nước, hệ thống xử lý nước thải và các ứng dụng yêu cầu độ bền và độ tin cậy cao. Với khả năng chống ăn mòn tốt, van gang có thể hoạt động hiệu quả trong môi trường nước.

2. Van cổng ty chìm bằng thép

• Chất liệu: Van cổng ty chìm bằng thép được chế tạo từ thép carbon hoặc thép không gỉ, cho phép chịu được áp suất cao và nhiệt độ lớn.
• Đặc điểm: Loại van này thường có thiết kế mạnh mẽ, giúp tối ưu hóa hiệu suất trong các ứng dụng công nghiệp. Đặc biệt, thép không gỉ là lựa chọn lý tưởng cho các môi trường khắc nghiệt, nơi có sự hiện diện của hóa chất hoặc nhiệt độ cao.
• Ứng dụng: Van cổng ty chìm bằng thép chủ yếu được sử dụng trong ngành dầu khí, nhà máy điện, và các ứng dụng liên quan đến hơi nóng.

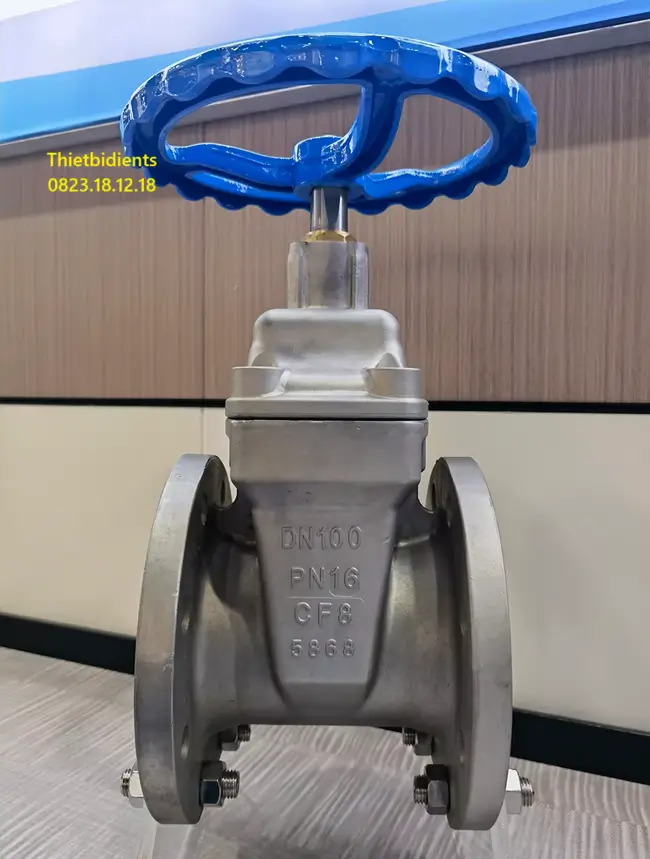

3. Van cổng ty chìm inox

• Chất liệu: Van cổng ty chìm inox thường được làm từ inox 304 hoặc 316, có khả năng chống ăn mòn và đảm bảo vệ sinh.
• Ứng dụng: Loại van này rất thích hợp cho ngành công nghiệp thực phẩm, dược phẩm và hóa chất, nơi mà yêu cầu về an toàn vệ sinh là rất nghiêm ngặt. Sử dụng van inox giúp ngăn ngừa ô nhiễm và đảm bảo chất lượng sản phẩm.

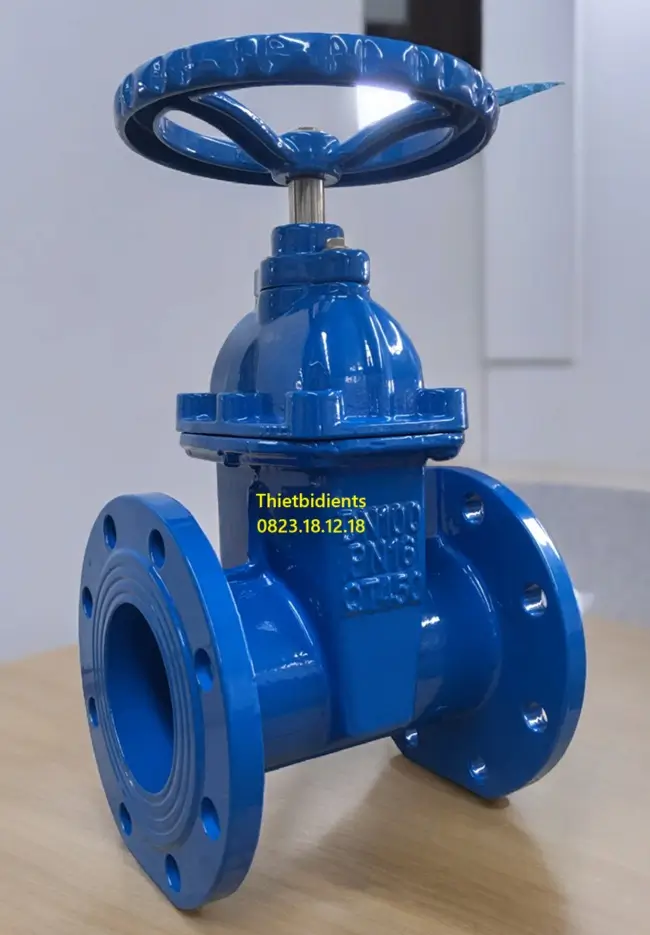

4. Van cổng ty chìm mặt bích

• Cấu trúc: Van cổng ty chìm mặt bích có thiết kế kết nối bằng mặt bích, giúp việc lắp đặt và bảo trì trở nên dễ dàng hơn.
• Ứng dụng: Loại van này thường được sử dụng trong các đường ống lớn và hệ thống công nghiệp, nơi yêu cầu khả năng chịu tải cao và độ kín tốt. Van có thể được áp dụng trong các hệ thống cấp nước, hệ thống xử lý nước thải và nhiều ứng dụng khác.

5. Van cổng ty chìm điều khiển điện/khi nén

• Đặc điểm: Van cổng ty chìm điều khiển điện hoặc khí nén được tích hợp hệ thống điều khiển tự động, cho phép người dùng dễ dàng điều chỉnh lưu lượng và áp suất mà không cần phải can thiệp thủ công.
• Ứng dụng: Loại van này thường được sử dụng trong các hệ thống tự động hóa trong công nghiệp, giúp giảm công sức vận hành và tăng cường hiệu suất làm việc. Sự tự động hóa không chỉ tiết kiệm thời gian mà còn giảm thiểu rủi ro trong quá trình vận hành.

V. Bảng giá van cổng ty chìm mới nhất 2025

Ghi chú:

• Giá trên chỉ mang tính tham khảo, có thể thay đổi theo hãng sản xuất, tiêu chuẩn kết nối (nối ren/mặt bích) và áp suất chịu lực.
• Liên hệ Công ty TNHH Thiết Bị Điện TS qua ZALO 0823.18.12.18 để được tư vấn chi tiết, nhận báo giá chính xác và ưu đãi khi mua số lượng lớn.

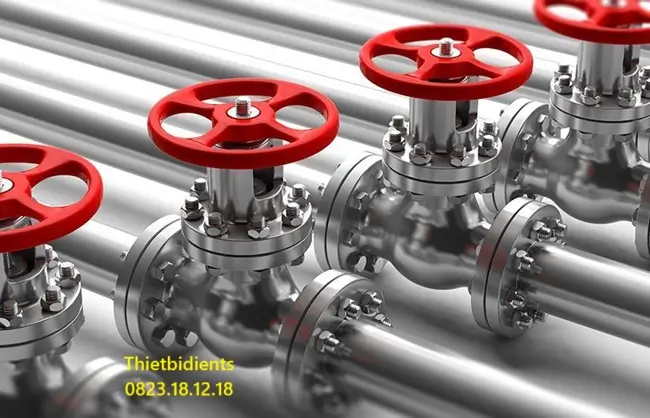

VI. Ứng dụng của van cổng ty chìm

Van cổng ty chìm được sử dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước đô thị: Lắp đặt trong các trạm bơm, đường ống ngầm, hệ thống cấp nước sinh hoạt.
• Ngành công nghiệp dầu khí: Kiểm soát dòng chảy dầu, khí trong đường ống áp lực cao.
• Nhà máy nhiệt điện, thủy điện: Điều tiết dòng nước, hơi trong hệ thống sản xuất điện.
• Ngành công nghiệp hóa chất: Sử dụng trong các hệ thống dẫn hóa chất có độ ăn mòn cao (khi dùng van inox, teflon).
• Hệ thống PCCC: Dùng để đóng mở nhanh dòng nước trong các đường ống cứu hỏa.

VII. Mua van cổng ty chìm ở đâu uy tín, giá rẻ?

Nếu bạn đang tìm kiếm địa chỉ phân phối van cổng ty chìm chất lượng, chính hãng với giá tốt, Công ty ThietbidienTS là lựa chọn uy tín nhất:

Công ty ThietbidienTS chuyên cung cấp các loại van công nghiệp, van cổng, van cầu, van bướm, đồng hồ đo lưu lượng… từ các thương hiệu hàng đầu.

• Cam kết hàng chính hãng, bảo hành dài hạn, giá cạnh tranh nhất thị trường.
• Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng tư vấn giải pháp tối ưu cho từng công trình.

Thông tin liên hệ:

• Công ty: ThietbidienTS
• Email: thietbidients97@gmail.com
• Số điện thoại: 0823 181 218

XEM THÊM: VAN CỔNG
