Van cầu là gì? Cấu tạo, cơ chế hoạt động và phân loại

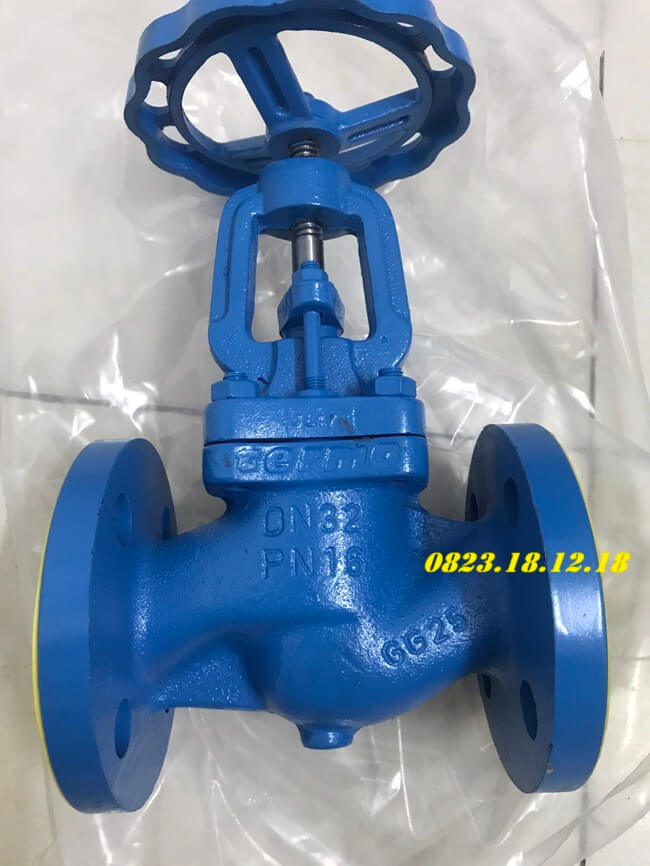

1. Van cầu là gì?

Van cầu (Globe Valve) là loại van cơ học dùng để điều tiết hoặc ngắt dòng chảy của chất lỏng, khí hoặc hơi trong đường ống. Với đặc điểm cấu trúc thân van hình cầu, loại van này cho phép kiểm soát lưu lượng một cách chính xác và hiệu quả.

Van cầu hơi thường được sử dụng trong các hệ thống yêu cầu điều chỉnh lưu lượng như: cấp thoát nước, hệ thống HVAC, dầu khí, hơi nóng và các nhà máy công nghiệp.

2. Cấu tạo và nguyên lý hoạt động của van cầu

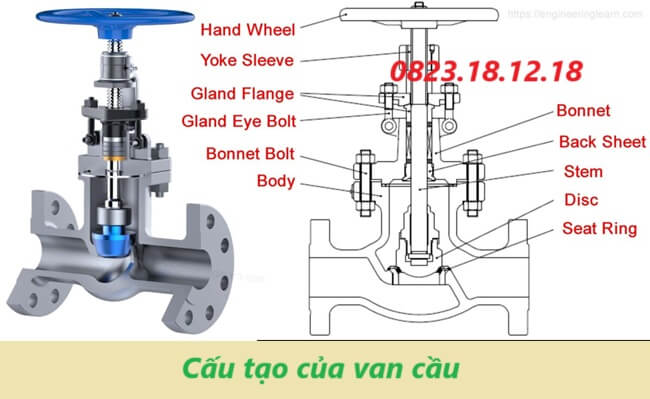

2.1 Cấu tạo của van cầu

Van có cấu tạo cơ bản gồm các bộ phận chính sau:

– Thân van (Body): Là phần chính bao bọc bên ngoài, thường được làm bằng gang, đồng, inox, thép…

– Nắp van (Bonnet): Gắn với thân van, có thể tháo rời để bảo trì hoặc thay thế bộ phận bên trong.

– Ty van (Stem): Truyền chuyển động từ tay quay hoặc truyền động cơ xuống đĩa van.

– Đĩa van (Disc): Bộ phận tiếp xúc trực tiếp với dòng lưu chất để đóng hoặc mở van.

– Gioăng làm kín: Ngăn rò rỉ lưu chất ra bên ngoài.

– Tay quay hoặc bộ điều khiển: Dùng để vận hành van (có thể bằng tay, điện, khí nén…).

2.2 Nguyên lý hoạt động của van cầu

Van cầu hoạt động dựa trên nguyên tắc lên – xuống của đĩa van:

Khi mở van, ty van được xoay, kéo đĩa van lên, tạo khoảng trống để lưu chất đi qua. Khi đóng van, đĩa van hạ xuống, ép sát vào đế van, chặn dòng chảy hoàn toàn. Khác với van cổng (gate valve) cho dòng chảy thẳng, van cầu có dòng chảy hình chữ “S” hoặc đổi hướng, giúp kiểm soát lưu lượng tốt nhưng có tổn thất áp suất lớn hơn.

3. Ưu điểm nổi bật của van cầu

Loại van này có nhiều ưu điểm nổi bật như:

– Ưu điểm có khả năng điều tiết lưu lượng chính xác:

Van được thiết kế chuyên biệt để điều chỉnh dòng chảy, giúp kiểm soát lưu lượng một cách mượt mà và chính xác, phù hợp cho các hệ thống yêu cầu độ ổn định cao.

– Ưu điểm có độ kín cao, chống rò rỉ hiệu quả:

Với cấu tạo đĩa van ép chặt vào đế van, van giúp đảm bảo khả năng ngắt dòng hoàn toàn, hạn chế tối đa tình trạng rò rỉ.

– Ưu điểm đa dạng về chất liệu và kiểu dáng:

Có nhiều lựa chọn van về vật liệu như van cầu gang, inox, thép, đồng… phù hợp cho nhiều môi trường khác nhau: nước, khí, dầu, hơi nóng, hóa chất…

– Ưu điểm có dễ bảo trì, thay thế linh kiện:

Thiết kế cho phép dễ dàng tháo lắp phần nắp van để bảo dưỡng hoặc thay đĩa, ty mà không cần tháo toàn bộ van ra khỏi hệ thống.

– Ưu điểm vận hành linh hoạt:

Có thể lựa chọn các loại van có hình thức vận hành khác nhau như van cầu điều khiển điện, khí nén, đáp ứng nhu cầu từ dân dụng đến công nghiệp tự động hóa.

– Ưu điểm có ứng dụng đa dạng:

Phù hợp trong các hệ thống nước, khí nén, hơi nóng, dầu, môi trường có áp suất và nhiệt độ cao.

4. Phân loại van cầu

Loại van công nghiệp này được phân loại dựa trên nhiều tiêu chí:

4.1. Phân loại theo chất liệu

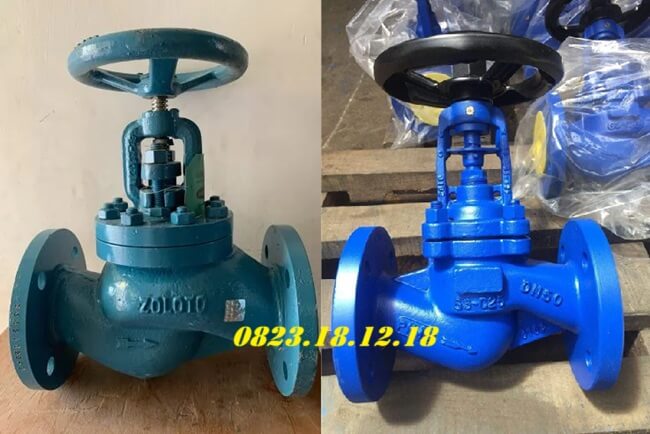

– Van cầu gang: Phù hợp với nước sạch, nước thải, giá thành rẻ.

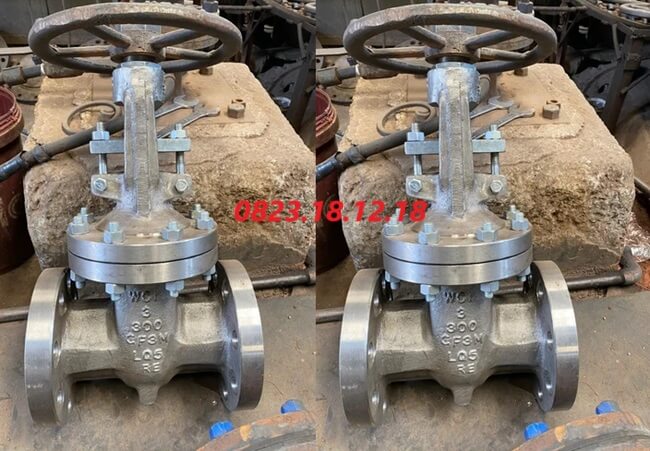

– Van cầu inox: Chống ăn mòn tốt, dùng cho môi trường hóa chất, thực phẩm, nước muối…

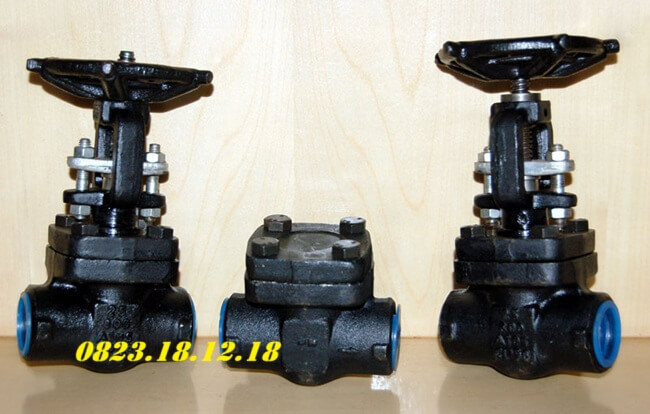

– Van cầu thép (hoặc thép rèn): Dùng cho áp suất cao, nhiệt độ cao.

4.2. Phân loại theo kết nối

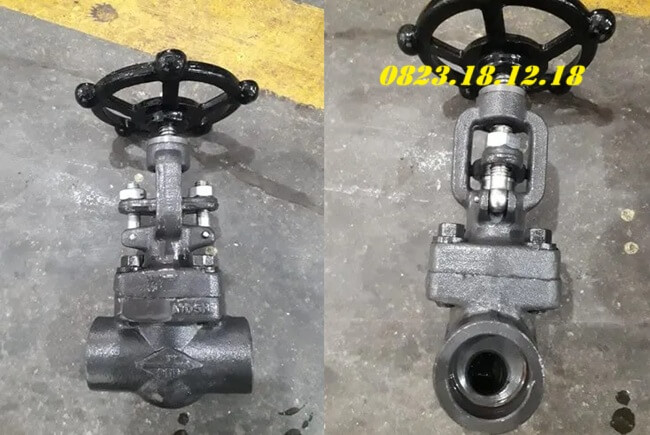

– Van cầu nối ren: Phù hợp với hệ thống đường ống nhỏ, dễ lắp đặt.

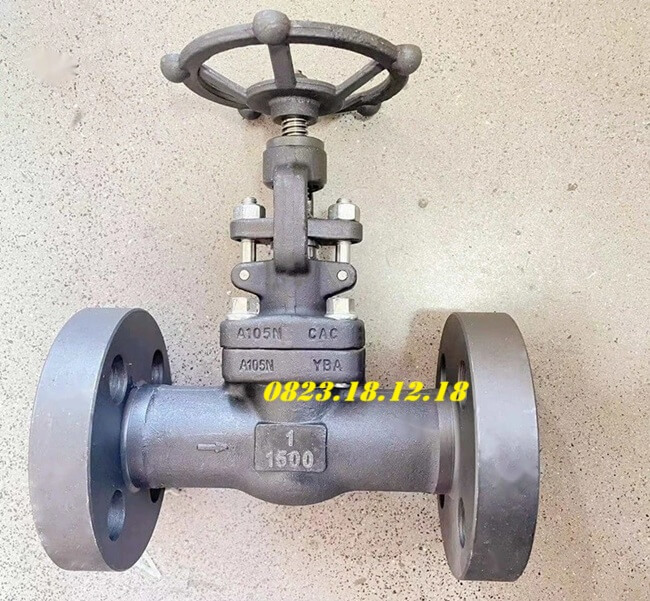

– Van cầu mặt bích: Dùng cho hệ thống lớn, chịu áp suất cao, lắp đặt chắc chắn.

4.3. Phân loại theo cơ cấu vận hành

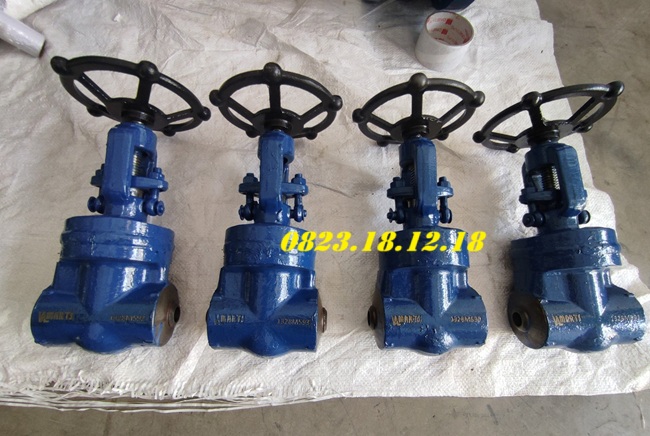

– Van cầu điều khiển tay quay: Vận hành bằng tay, phổ biến và dễ sử dụng.

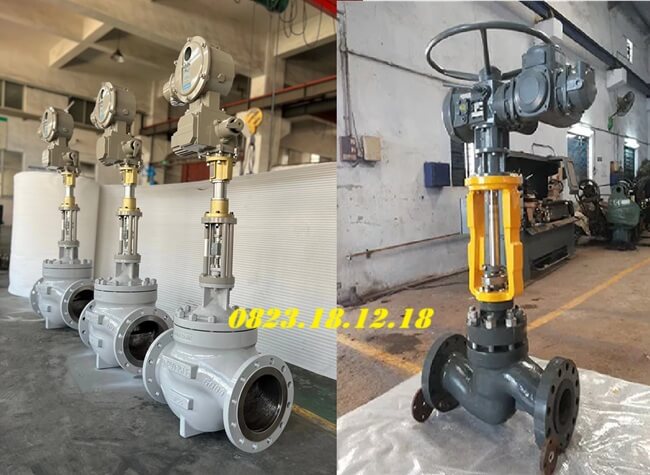

– Van cầu điều khiển điện: Tự động hóa, thích hợp cho hệ thống điều khiển từ xa.

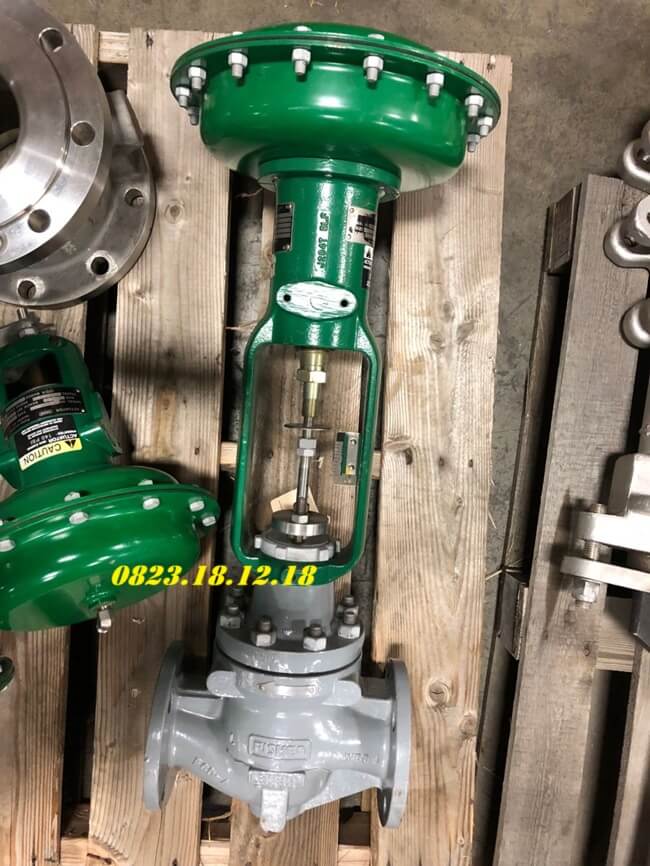

– Van cầu điều khiển khí nén: Phản ứng nhanh, dùng trong nhà máy, khu công nghiệp.

4.4. Phân loại theo nhãn hàng và xuất xứ

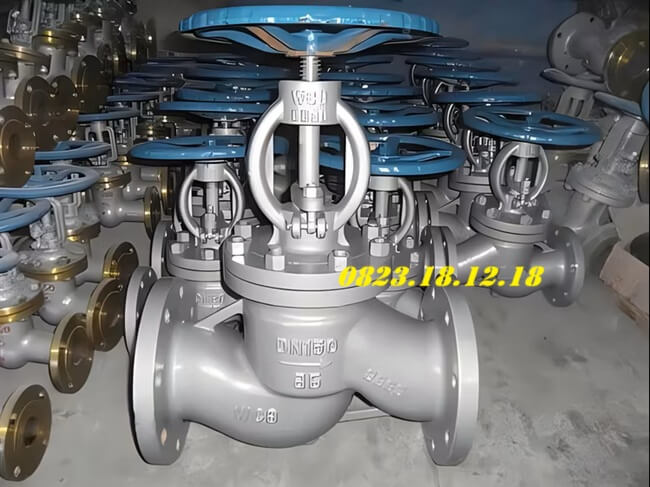

– Van cầu hơi ZETKAMA Balan

– Van cầu Joeun Hàn Quốc

– Van cầu Đài Loan

5. Bảng giá van cầu mới nhất 2025

Đây là bảng giá van cầu mới nhất 2025:

Lưu ý:

• Giá mang tính chất tham khảo, có thể thay đổi theo thương hiệu và thời điểm.
• Để có báo giá chính xác và chiết khấu theo số lượng, bạn nên liên hệ trực tiếp Công ty TNHH Thiết Bị Điện TS.

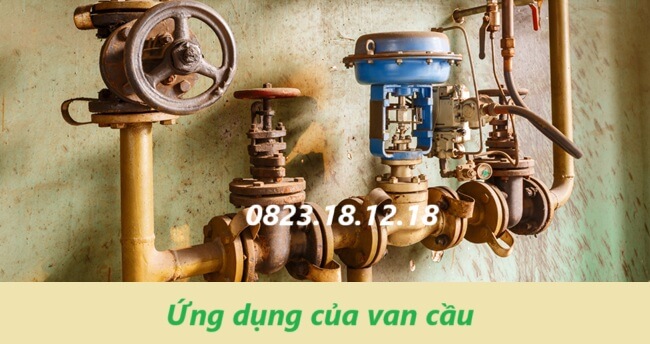

6. Ứng dụng của van cầu

Globe Valve được sử dụng rộng rãi trong:

– Ứng dụng trong hệ thống cấp thoát nước

Globe Valve được sử dụng phổ biến trong các hệ thống cấp thoát nước công nghiệp và dân dụng. Với khả năng điều tiết dòng chảy linh hoạt, van giúp kiểm soát lưu lượng nước một cách chính xác tại các trạm bơm, nhà máy xử lý nước sạch, hệ thống dẫn nước trong đô thị, hoặc hệ thống nước tuần hoàn trong nhà máy.

– Ứng dụng trong hệ thống lò hơi và hơi nóng

Trong các hệ thống lò hơi, nồi hơi công nghiệp, van đóng vai trò quan trọng trong việc kiểm soát lưu lượng hơi nóng hoặc hơi áp suất cao. Cấu tạo của van giúp ngăn ngừa sốc áp và đảm bảo quá trình vận hành ổn định, an toàn, đặc biệt trong môi trường nhiệt độ cao.

– Ứng dụng trong ngành dầu khí và hóa chất

Loại van này là lựa chọn lý tưởng trong các hệ thống vận chuyển dầu, gas, hóa chất lỏng hoặc các chất có tính ăn mòn mạnh.

– Ứng dụng trong ngành thực phẩm và dược phẩm

Trong ngành thực phẩm và dược phẩm, Globe Valve được ứng dụng để điều tiết các dòng nguyên liệu lỏng như sữa, nước ép, dung dịch y tế… Nhờ khả năng đóng mở mượt mà và đảm bảo độ sạch, van cầu inox dễ vệ sinh, không gây nhiễm bẩn và phù hợp với tiêu chuẩn vệ sinh nghiêm ngặt trong các dây chuyền sản xuất hiện đại.

– Ứng dụng trong hệ thống điều hòa HVAC

Globe Valve thường được sử dụng trong hệ thống điều hòa không khí trung tâm (HVAC) để điều chỉnh dòng nước nóng, nước lạnh hoặc môi chất làm mát trong hệ thống.

7. Các câu hỏi thường gặp về van cầu

– Van cầu có điều tiết được lưu lượng không?

Có. Van cầu là một trong số ít loại van có khả năng điều tiết lưu lượng tốt, nhờ vào thiết kế đĩa van và thân van đặc trưng.

– Van cầu có khác gì với van cổng không?

Có.

Globe Valve điều tiết dòng tốt nhưng tổn thất áp lực cao.

Van cổng chỉ đóng/mở hoàn toàn, không điều tiết, nhưng tổn thất áp thấp hơn.

– Mua van cầu ở đâu uy tín, giá tốt?

Bạn có thể mua van cầu chất lượng cao tại Công ty TNHH Thiết Bị Điện TS – đơn vị chuyên cung cấp van công nghiệp chính hãng, đầy đủ CO-CQ, giá rẻ nhất…

8. Cách lựa chọn van cầu phù hợp

Việc lựa chọn đúng loại Globe Valve giúp đảm bảo hệ thống hoạt động ổn định, an toàn và tiết kiệm chi phí bảo trì về lâu dài. Để lựa chọn đúng kiểu van phù hợp cần dựa trên những tiêu chí quan trọng:

Xác định môi chất sử dụng

– Nếu là nước sạch, nước lạnh: nên chọn van gang hoặc đồng.

– Nếu là hơi nóng, dầu, khí nén: ưu tiên van thép hoặc inox.

– Nếu môi trường ăn mòn cao (hóa chất, nước biển…): cần dùng van inox 304 hoặc inox 316.

Chọn kích thước phù hợp với đường ống

– Cần xác định chính xác đường kính ống (DN) để chọn van tương ứng.

– Tránh chọn van nhỏ hơn hoặc lớn hơn đường ống vì sẽ gây giảm áp hoặc rò rỉ.

Chọn kiểu kết nối

– Nối ren: phù hợp với hệ thống dân dụng, kích thước nhỏ (DN15–DN50).

– Mặt bích: dùng cho hệ thống công nghiệp, áp suất cao, kích thước lớn (DN50 trở lên).

Áp suất và nhiệt độ làm việc

– Mỗi loại van có giới hạn chịu áp và nhiệt riêng.

– Cần kiểm tra thông số PN (áp suất) và nhiệt độ tối đa của van để phù hợp với môi chất.

Ví dụ: Van gang PN16 dùng cho nước/hơi ≤ 200°C, trong khi van cầu thép PN40 có thể chịu nhiệt lên đến 425°C.

Chọn cơ chế điều khiển

– Van tay quay: đơn giản, chi phí thấp, phù hợp hệ thống thủ công.

– Van điều khiển điện/khí nén: phù hợp hệ thống tự động hóa, điều khiển từ xa, cần độ chính xác cao.

Thương hiệu và xuất xứ

– Một số thương hiệu uy tín như: Kitz (Nhật), Wonil (Hàn), ARV (Malaysia), Hershey (Đài Loan), ZETKAMA (BALAN)…

– Nên chọn sản phẩm có đầy đủ catalogue, chứng chỉ CO, CQ, bảo hành chính hãng.

Giá thành và ngân sách

– Xác định mức ngân sách để chọn sản phẩm phù hợp.

– Van cầu có nhiều phân khúc giá từ vài trăm nghìn đến vài triệu đồng tùy chất liệu và xuất xứ.

9. Có nên mua van cầu không? Mua ở đâu uy tín?

Có nên mua van cầu không?

Có, nên mua vì loại van này đặc biệt phù hợp trong các nhà máy, hệ thống HVAC, trạm cấp nước, lò hơi công nghiệp… Ngoài ra, nếu bạn cần kiểm soát lưu lượng thay vì chỉ đóng/mở, van cầu là lựa chọn tối ưu hơn van cổng hay van bi.

Nên mua van cầu chính hãng tại Công ty TNHH Thiết Bị Điện TS, Công Ty cam kết:

– Cam kết hàng chính hãng, có CO-CQ đầy đủ, bảo hành 1 năm

– Đội ngũ tư vấn kỹ thuật tận tâm, hỗ trợ chọn đúng van theo nhu cầu

– Giá cả rẻ nhất – chiết khấu tốt cho đơn hàng số lượng lớn
