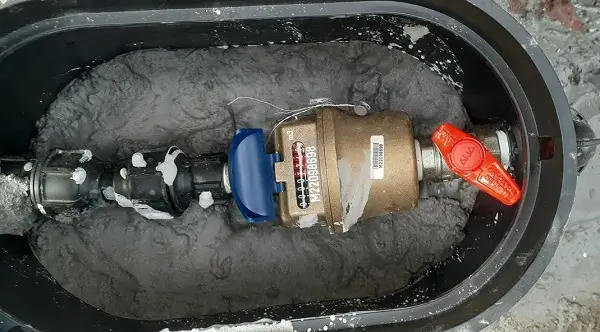

I. Giới thiệu chung về cụm van đồng hồ nước

Cụm van đồng hồ nước là một tổ hợp thiết bị được lắp đặt đồng bộ trên hệ thống đường ống cấp nước, bao gồm đồng hồ đo nước và các loại van, phụ kiện hỗ trợ đi kèm nhằm thực hiện nhiệm vụ đo lường, kiểm soát, bảo vệ và vận hành hệ thống cấp nước một cách hiệu quả.

Thay vì chỉ lắp đặt riêng lẻ một chiếc đồng hồ đo nước, các đơn vị cấp nước, nhà thầu cơ điện và chủ đầu tư thường sử dụng cụm van đồng hồ nước được thiết kế hoàn chỉnh. Giải pháp này giúp quá trình vận hành, bảo trì, kiểm định và thay thế thiết bị diễn ra thuận lợi hơn, đồng thời nâng cao độ chính xác trong việc đo đếm lưu lượng nước.

Có thể hiểu đơn giản, cụm van đồng hồ nước giống như một “trạm kiểm soát lưu lượng nước thu nhỏ” trên đường ống. Toàn bộ lượng nước đi qua hệ thống sẽ được kiểm soát, ghi nhận và bảo vệ thông qua các thiết bị được lắp đặt trong cụm.

Ngày nay, cùng với sự phát triển của công nghệ quản lý nước thông minh, các cụm van đồng hồ nước còn được tích hợp thêm các thiết bị truyền dữ liệu từ xa, cảm biến áp suất và hệ thống giám sát tự động nhằm nâng cao hiệu quả quản lý và giảm thất thoát nước.

II. Cấu tạo của cụm van đồng hồ nước

Một cụm van đồng hồ nước tiếu chuẩn thường bao gồm nhiều bộ phận được bố trí theo trình tự khoa học nhằm đảm bảo độ chính xác và thuận tiện khi vận hành.

1. Đồng hồ đo nước

Đồng hồ đo nước được xem là “trái tim” của cụm van đồng hồ nước, bởi mọi dữ liệu về lưu lượng và sản lượng nước đều được ghi nhận thông qua thiết bị này.

Đồng hồ đo nước là thiết bị chuyên dụng được lắp đặt trên hệ thống đường ống nhằm đo lường và ghi nhận chính xác lượng nước chảy qua trong một khoảng thời gian nhất định. Thiết bị này đóng vai trò quan trọng trong việc quản lý, kiểm soát và tính toán lượng nước tiêu thụ của hộ gia đình, chung cư, tòa nhà, nhà máy, khu công nghiệp và hệ thống cấp nước đô thị.

Đặc điểm

Thiết kế chuyên dụng cho môi trường nước
Độ chính xác cao
Hoạt động ổn định trong thời gian dài
Đa dạng kích thước
Đa dạng công nghẹ đo
Tích hợp công nghệ giám sát từ xa

Chức năng

Đo lường lưu lượng nước tiêu thụ
Kiểm soát và quản lý nguồn nước
Phát hiện rò rỉ và thất thoát nước
Hỗ trợ thanh toán và tính cước
Bảo vệ hệ thống quán lý nước
Hỗ trợ chuyển đổi số trong ngành nước,.

Tùy theo yêu cầu sử dụng, đồng hồ trong cụm van đồng hồ nước có thể là:

Đồng hồ cơ dạng từ.
Đồng hồ cơ đa tia.
Đồng hồ điện tử.
Đồng hồ siêu âm.
Đồng hồ đo nước có tín hiệu xung.
Đồng hồ đo nước RS485.

2. Van khóa trước đồng hồ

Van khóa trước đồng hồ là thiết bị được lắp đặt ở vị trí đầu nguồn, ngay trước đồng hồ đo nước trong cụm van đồng hồ nước. Đây là bộ phận có nhiệm vụ kiểm soát dòng nước đi vào đồng hồ, cho phép người vận hành đóng hoặc mở nguồn cấp nước khi cần thiết.

Mặc dù có cấu tạo tương đối đơn giản, van khóa trước đồng hồ lại giữ vai trò cực kỳ quan trọng đối với sự an toàn, độ chính xác và tuổi thọ của toàn bộ hệ thống đo lưu lượng nước. Trong thực tế, hầu hết các hệ thống cấp nước dân dụng, thương mại và công nghiệp đều bắt buộc phải lắp đặt van khóa trước đồng hồ theo đúng tiêu chuẩn kỹ thuật.

Van khóa trước đồng hồ thường được lắp đặt theo thứ tự:

Nguồn nước → Van khóa trước đồng hồ → Bộ lọc rác → Đồng hồ đo nước → Van một chiều → Van khóa sau đồng hồ

Việc bố trí này giúp cô lập hoàn toàn đồng hồ khi cần bảo trì hoặc thay thế mà không ảnh hưởng đến các khu vực khác của hệ thống.

Đặc điểm

Khả năng đóng mở nhanh chóng
Độ kín cao
Chịu được áp lực làm việc lớn
Tuổi thọ cao
Dễ dàng thay thế và bảo trì

Chức năng

Kiểm soát nguồn nước đầu vào
Bảo vệ đồng hồ đo nước
Hỗ trợ công tác kiểm định đồng hồ
Hạn chế thất thoát nước
Đảm bảo an toàn cho hệ thống

3. Bộ lọc rác

Bộ lọc rác là thiết bị được lắp đặt phía trước đồng hồ đo nước trong cụm van đồng hồ nước nhằm loại bỏ các tạp chất, cặn bẩn và dị vật có trong dòng nước trước khi nước đi vào đồng hồ đo.

Đây là một trong những thiết bị quan trọng nhất của cụm van đồng hồ nước bởi nó đóng vai trò như “lá chắn bảo vệ đầu tiên” cho đồng hồ đo nước và các thiết bị phía sau. Trong thực tế, nguồn nước từ hệ thống cấp nước đô thị, giếng khoan hoặc đường ống công nghiệp thường chứa nhiều tạp chất như cát, sỏi nhỏ, rỉ sét, rong rêu, cặn kim loại hoặc các vật thể lạ. Nếu không được lọc bỏ, các tạp chất này có thể gây hư hỏng cơ cấu đo, làm giảm độ chính xác hoặc thậm chí khiến đồng hồ ngừng hoạt động.

Chính vì vậy, bộ lọc rác được xem là một thiết bị gần như bắt buộc trong các hệ thống đo lưu lượng nước hiện đại.

Đặc điểm

Khả năng giữ lại tạp chất hiệu quả
Giảm thiểu hư hỏng đồng hồ đo nước
Kết cấu đơn giản, độ bền cao
Dễ bảo trì và vệ sinh
Hoạt động không cần điện

Chức năng

Bảo vệ đồng hồ đo nước
Duy trì độ chính xác đo lường
Giảm chi phí bảo trì hệ thống
Bảo vệ các thiết bị phía sau
Giảm nguy cơ tắc nghẽn đường ống.

4. Van một chiều

Van một chiều là thiết bị cơ khí được lắp đặt sau đồng hồ đo nước trong cụm van đồng hồ nước, có chức năng cho phép dòng nước chỉ chảy theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược khi áp suất trong hệ thống thay đổi.

Đây là một trong những thiết bị quan trọng nhất trong cụm van đồng hồ nước bởi nó không chỉ bảo vệ đồng hồ đo nước mà còn góp phần đảm bảo chất lượng nguồn nước và sự ổn định của toàn bộ hệ thống cấp nước.

Trong quá trình vận hành thực tế, áp suất nước trong đường ống có thể thay đổi liên tục do nhiều nguyên nhân như: Máy bơm ngừng hoạt động, đường ống bị vỡ.

Sự cố mạng lưới cấp nước.

Chênh lệch áp suất giữa các khu vực.

Đóng mở van đột ngột.

Khi đó, nước có thể chảy ngược trở lại đường ống cấp nước nếu không có van một chiều. Hiện tượng này không chỉ gây sai số đo lường mà còn tiềm ẩn nguy cơ ô nhiễm nguồn nước và làm hư hỏng các thiết bị trên hệ thống.

Chính vì vậy, van một chiều được xem là thiết bị bắt buộc trong hầu hết các hệ thống cấp nước dân dụng, thương mại và công nghiệp hiện nay.

Đặc điểm

Hoạt động hoàn toàn tự động
Chỉ cho phép dòng chảy một hướng
Độ bền cao
Kết cấu đơn giản
Đa dạng kích thước

Chức năng

Ngăn chặn dòng chảy ngược
Bảo vệ đồng hồ đo nước
Ngăn ngừa gian lận chỉ số nước
Bảo vệ chất lượng nguồn nước
Hạn chế hiện tượng búa nước
Bảo vệ máy bơm và hệ thống cấp nước

5. Van khóa sau đồng hồ

Van khóa sau đồng hồ là thiết bị được lắp đặt ngay phía sau đồng hồ đo nước và van một chiều trong cụm van đồng hồ nước. Đây là bộ phận có nhiệm vụ kiểm soát dòng nước đầu ra sau khi đã được đo lường, đồng thời hỗ trợ công tác vận hành, bảo trì, sửa chữa và quản lý hệ thống cấp nước.

Mặc dù không trực tiếp tham gia vào quá trình đo lưu lượng nước, van khóa sau đồng hồ lại đóng vai trò rất quan trọng trong việc đảm bảo tính linh hoạt của hệ thống. Thiết bị cho phép cô lập hoàn toàn khu vực sử dụng nước phía sau đồng hồ mà không làm ảnh hưởng đến các thiết bị phía trước.

Trong thực tế, nếu chỉ có van khóa trước đồng hồ mà không có van khóa sau đồng hồ, việc bảo trì hoặc thay thế đồng hồ đo nước sẽ gặp rất nhiều khó khăn do nước trong đường ống phía sau vẫn có thể chảy ngược hoặc gây tràn nước trong quá trình tháo lắp.

Đặc điểm

Kiểm soát hoàn toàn khu vực sử dụng nước
Độ kín nước cao
Vận hành đơn giản
Độ bền và tuổi thọ cao
Đa dạng kích thước và kiểu kết nối

Chức năng

Cô lập hệ thống khi bảo trì đồng hồ
Hỗ trợ công tác kiểm định định kỳ
Ngăn ngừa tràn nước khi sửa chữa
Kiểm soát khu vực tiêu thụ
Hỗ trợ phát triển rò rỉ đường ống
bảo vệ các thiết bị sau đồng hồ

6. Khớp nối và mặt bích

Khớp nối và mặt bích là các phụ kiện cơ khí được sử dụng để kết nối đồng hồ đo nước, van khóa, bộ lọc rác, van một chiều và đường ống thành một hệ thống hoàn chỉnh. Mặc dù không trực tiếp tham gia vào quá trình đo lưu lượng hay điều tiết dòng chảy, nhưng đây là những bộ phận đóng vai trò quyết định đến độ chắc chắn, độ kín và độ bền của toàn bộ cụm van đồng hồ nước.

Trong thực tế, một cụm van đồng hồ nước có thể bao gồm nhiều thiết bị khác nhau được sản xuất từ nhiều nhà sản xuất khác nhau. Để các thiết bị này có thể liên kết với nhau thành một hệ thống đồng bộ, cần sử dụng các loại khớp nối và mặt bích phù hợp với kích thước, áp suất và tiêu chuẩn kỹ thuật của đường ống.

Đặc điểm

Lắp đặt nhanh chóng
Độ kín cao
Chịu áp suất lớn
Độ bền cơ học cao
Dễ bảo trì
phù hợp kích thước lớn

Chức năng

Liên kết toàn bộ thiết bị thành một hệ thống hoàn chỉnh
Đảm bảo dộ kín của hệ thống
Hỗ trợ kiểm định và thay thế đồng hồ
Giảm tác động của rung động đường ống
Tăng tuổi thọ toàn bộ cụm van đồng hồ nước

III. Đặc điểm của cụm van đồng hồ nước

Dưới đây là những đặc điểm nổi bật của cụm van đồng hồ đo lưu lượng nước:

Thiết kế đồng bộ: Toàn bộ thiết bị được lắp ghép thành một cụm hoàn chinhgr, giúp tiết kiệm thời gian thi công và giảm sai sót trong quá trình lắp đặt
Tăng độ chính xác đo lường: Nhờ có bộ lọc rác và van một chiều, đồng hồ hoạt động trong điều kiện ổn định hơn, từ đó nâng cao độ chính xác khi ghi nhận lưu lượng nước
Dễ dàng bào trì: Các van khóa được bố trí trước và sau đồng hồ giúp kỹ thuật viên có thể tháo lắp, kiểm định hoặc thay thế thiết bị mà không ảnh hưởng tới toàn bộ hệ thống.
Hạn chế thất thoát: Việc kiểm soát dòng chảy tốt hơn giúp phát hiện sớm các hiện tượng rò rỉ đường ống, chảy ngược, gian lận sử dụng nước, hao hụt lưu lượng bất thường.
Tuổi thọ cao: Các cụm van đồng hồ đo nước chất lượng cao thường được chế tạo từ Gang cầu, đồng thau, inox 304, inox 316, nhựa kỹ thuật cao.

IV. Ứng dụng của cụm van đồng hồ nước

Hệ thống cấp nước sinh hoạt: Được sử dụng phổ biến tại các khu nhà ở, chung cư, khu đô thị, ký túc xá và nhà trọ
Nhà máy và khu công nghiệp: Giúp kiểm soát nước snar xuất, nước làm mát, nước xử lý, nước sinh hoạt nội bộ.
Hệ thống cấp nước thành phố: Các đơn vị cấp nước sử dụng cụm van đồng hồ nước để đo tổng lưu lượng, phân vùng quản lý DMA, kiểm soát thất thoát nước.
Hệ thống phòng cháy chữa cháy: Được lắp đặt trên các tuyến cấp nước PCCC nhằm theo dõi lưu lượng và hỗ trợ công tác bảo trì định kỳ.
Hệ thống tưới tiêu nông nghiệp: Giúp giám sát lượng nước sử dụng, từ đó tối ưu chi phí vận hành và nâng cao hiệu quả sản xuất.

V. Tiêu chí lựa chọn cụm van đồng hồ nước

Khi chọn mua cụm van đồng hồ do lưu lượng nước, người mua cần chú ý:

Cần phù hợp kích thước đường ống
Áp suất làm việc phù hợp
Vật liệu chế tạo phù hợp với môi trường sử dụng
Kiểu kết nối phù hợp với đường ống
Phù hợp với môi trường sử dụng .

VI. Xu hướng phát triển cụm van đồng hồ nước năm 2026

Năm 2026, các hệ thống cấp nước hiện đại đang hướng tới giải pháp số hóa toàn diện. Vì vậy, cụm van đồng hồ nước không chỉ dừng lại ở chức năng đo lường mà còn được tích hợp:
